第六章 存储管理

注意

U-NAS使用虚拟逻辑卷（LVM）机制来做存储。LVM提供了一种更好的方法来管理和分配空间，在U-NAS创建LVM分以下步骤:

  • 步骤一： 创建磁盘分区（独立磁盘或者RAID成员）

  • 步骤二： 创建RAID阵列（如果RAID成员已经创建）

  • 步骤三： 创建逻辑卷组

  • 步骤四： 创建逻辑卷

6.1 RAID管理器

进入“控制中心 >存储管理 >RAID管理器”

创建RAID

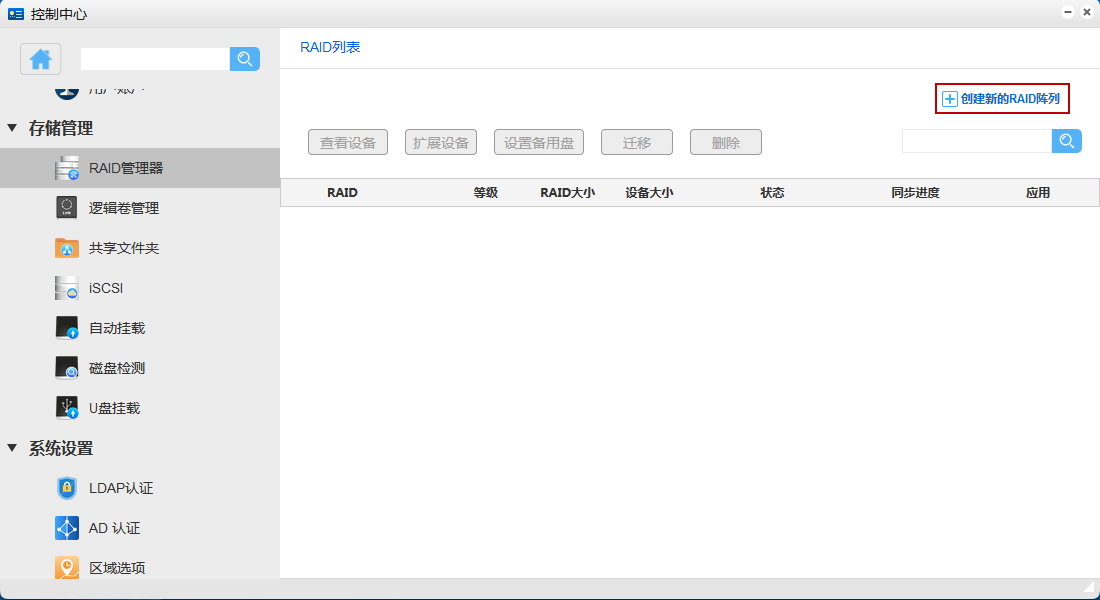

  1. 创建新的RAID阵列

_images/17.png

  1. 选择RAID类型

_images/18.png

重要

RAID类型：

  • RAID0：可提高读写性能，但数据安全性非常不高，不推荐使用。RAID 0至少需要两个硬盘。阵列总容量=最小容量的硬盘*硬盘数量。

  • RAID1: 具有数据容灾能力，会将数据同时复制到各个硬盘中，数据安全性高。RAID1需要2的倍数个成员设备，一般只需要两块硬盘即可。阵列的总容量=最小容量的硬盘

  • RAID5：具有数据容灾能力，数据安全性高。RAID5至少需要3块硬盘。阵列的总容量=最小容量的硬盘*（硬盘数量-1）

  • RAID6：RAID 6数据容灾性优于RAID1和RAID5。RAID6至少需要4个硬盘，阵列的总容量=最小容量的硬盘*（硬盘数量-2）。建议您最好使用同品牌、容量的硬盘。

  • RAID10：RAID10具有RAID1和RAID0功能。即可容灾，又可提供读写性能。RAID10至少需要4个硬盘，且是2的倍数。阵列的总容量=最小容量的硬盘*硬盘数量/2。建议您最好使用同品牌、容量的硬盘。

  1. 选择要加入的设备，然后点击“确定”

_images/19.png

查看设备

  1. 点击“查看设备”

_images/20.png

  1. 查看到RAID信息

_images/21.png

添加设备

注意

添加RAID 设备只能在RAID5，6时，才可以使用。且需要RAID已完全同步，即状态为active。

  1. 点击“扩展设备”

_images/22.png

  1. 选择设备，然后点击“确定”

_images/23.png

设置备用盘

当一个正在使用的磁盘发生故障后,一个空闲加电并待机的磁盘将马上代替此故障盘。

  1. 点击“设置备用盘”

_images/24.png

  1. 选中设备后，点击“确定”

_images/25.png

RAID迁移

注意

RAID迁移支持RAID1->RAID5->RAID6

警告

将RAID某个级别的资料迁移到另外一个RAID级别上,迁移过程中确保机器正常运行,一旦断电可能会导致数据丢失.迁移前请做好备份工作,数据无价,乱动危险

  1. 选中RAID设备，点击“迁移”

_images/26.png

  1. 选中要添加的设备，点击“确定”

_images/27.png

删除RAID

警告

删除RAID 后，所有的数据将会丢失，数据无价，谨慎操作！

  1. 选中RAID设备，点击“删除”

_images/28.png

  1. 确认删除，点击“确定”

_images/29.png

搜索RAID设备

输入要查找的设备名称，点击搜索即可

_images/30.png

6.2 逻辑卷管理器

逻辑卷管理

进入 “控制中心 > 存储管理 > 逻辑卷管理”

创建逻辑卷组

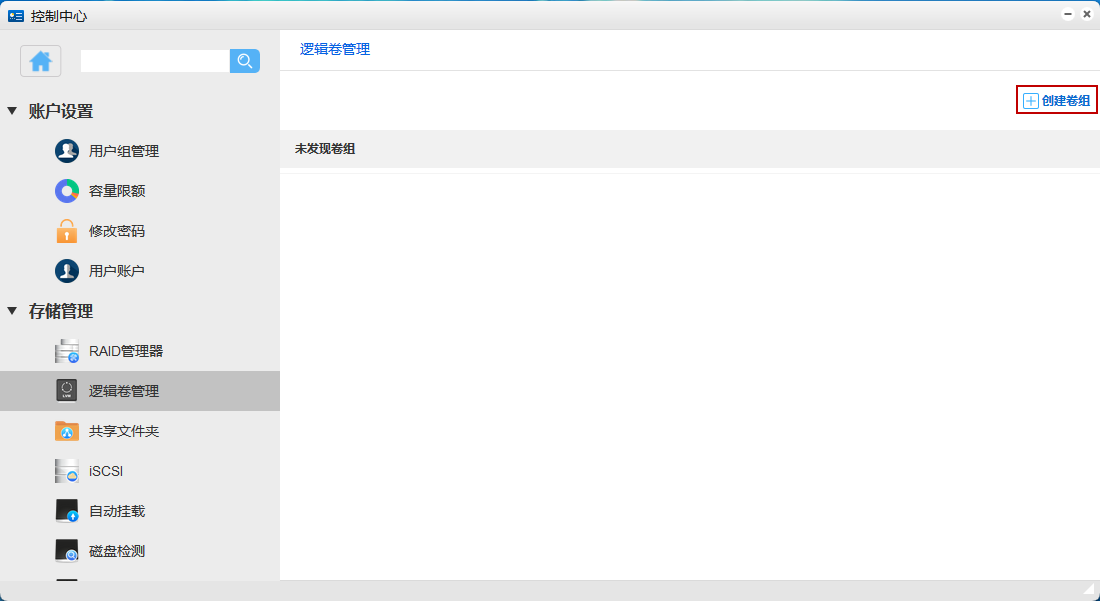

  1. 点击“创建卷组”

_images/31.png

  1. 选择要添加的卷设备

_images/32.png

  1. 给卷组命名，点击“创建”

_images/33.png

创建逻辑卷

警告

如果用户选择加密卷，那么在重装系统之前，数据要导出，重装后，否则加密卷是不能被识别的。

创建卷的前提必须得先创建卷组，如没有创建卷组，返回上一步，创建卷组。

  1. 选中卷组，点击“创建卷”

_images/34.png

  1. 给卷命名，设置卷容量，然后设置文件系统类型

_images/35.png

  1. 设置完成后，点击“创建”

_images/36.png

逻辑卷扩容

  1. 点击“编辑”

_images/37.png

  1. 选中可扩展的设备，点击“添加”

_images/38.png

卸载逻辑卷

  1. 点击“卸载”

_images/39.png

  1. 选中后，点击“确定”

_images/40.png

删除逻辑卷

如果要删除卷设备，需先将卷设备卸载，如没有此操作，返回到卸载卷。

选中卷设备，点击“删除”

_images/41.png

查看逻辑卷

选中卷设备，点击“属性”

_images/42.png

删除逻辑卷组

删除卷组之前需将卷组下的所有卷设备都删除，如没有删除，返回到删除卷。

选中卷组，点击“删除卷组”

逻辑卷精简卷及系统快照使用

  1. 精简卷创建

  2. 创建卷，选择精简卷（可设置密码）

_images/2.jpg

  1. 选择精简卷，文件格式默认XFS文件系统即可

_images/3.jpg

  1. 设置精简卷加密

_images/4.jpg

  1. 精简卷创建好后为加密状态，可进行快照操作

  2. 快照设置

a)设置好共享后，设置确定更改

_images/5.jpg

b)删除快照，点击删除即可

_images/6.jpg

6.3 共享文件夹

万由U-NAS支持SMB、FTP、WebDAV、AFP、NFS、File Explorer协议，可以根据协议设置共享文件夹的权限。为管理员提供更加方便和灵活的管理方式。

进入 “控制中心 > 存储管理 > 共享文件夹”

创建共享文件夹

  1. 点击“创建共享文件夹”

_images/43.png

  1. 给文件夹命名

_images/44.png

  1. 配置文件夹权限，点击“创建”

_images/45.png

重要

配置权限描述 - 共享：此处设置为是，在SMB 下才可以看到读取到这个文件夹

  • 权限设置：设置为公共访问的时候，用户不需要输入用户名和密码即可访问共享文件夹；如设置为权限访问，在后面的模式下设置权限

  • 共享名模式：选中后，SMB下将以系统默认的命名方式共享出文件夹，默认的命名方式为”卷组_卷_共享文件夹

  • 模式：这里可选中用户或者用户组，分别对用户或者用户组设置权限，若给用户组设置权限后，则组下所有的用户继承用户组的权限。设置为只读的用户对此文件夹只有读的权限，设置为读写的用户可对文件夹读写，设置为默认的对文件夹没有访问的权限

编辑文件夹的权限

1 选中文件夹，点击“编辑”

_images/46.png

2 进入常规模式，修改文件夹名称，点击“应用”

_images/47.png

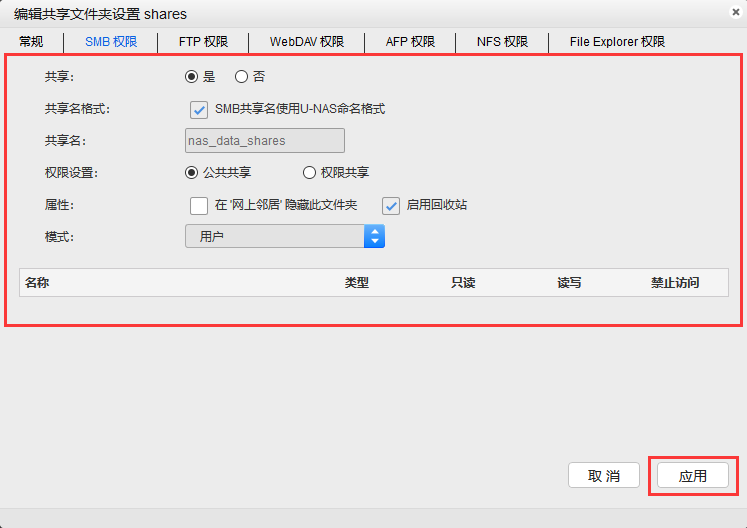

SMB权限设置

这里可针对文件夹单独设置Samba权限，在网上邻居输入\U-NAS IP 访问时，可查看到此文件夹

其他配置请查看上述配置文件夹描述，根据描述配置samba权限。

_images/48.png

FTP权限设置方式

这里可针对文件夹单独设置FTP权限，共享选择是的时候，在网上邻居邻居用ftp://IP 访问时，可查看到此文件夹，其他配置请查看上述配置文件夹描述，根据描述配置FTP权限。

_images/49.png

WebDAV权限设置方式

这里可针对文件夹单独设置WebDAV权限，共享选择是的时候，在浏览器内输入IP地址+webdav访问时，可查看到此文件夹，其他配置请查看上述配置文件夹描述，根据描述配置webdav权限。

_images/50.png

AFP权限设置方式

这里可针对文件夹单独设置AFP权限，共享选择是的时候，在IOS的网上邻居afp://IP 访问时，可查看到此文件夹，其他配置请查看上述配置文件夹描述，根据描述配置afp权限。

_images/51.png

NFS权限设置

  1. 创建NFS规则

在此可以将制定服务器上的文件挂载到本地的文件夹上。示例中为：把IP为192.168.1.40上某一个指定的文件夹挂载到当前编辑的文件夹下。

_images/53.png

2) Linux下读取NFS 在一台Linux机器上，要挂载U-NAS中的共享文件夹，请执行下面命令： 例如，您的NAS的IP地址为192.168.1.147，要想把另外一台NAS IP为192.168.1.146上的文件夹/mnt/test 通过NFS协议挂载到设置NFS规则的/mnt/nas/data/share文件夹下

_images/52.png

上图创建的NFS，可以通过以下方式来挂载。

提示

mount-t nfs192.168.1.147:/mnt/nas/data/share /mnt/test/

File Explorer权限设置

这里可针对文件夹单独设置File Explorer权限，共享选择是的时候，在U-File资源管理器访问时，可查看到此文件夹，其他配置请查看上述配置文件夹描述，根据描述配置File Explorer权限。

_images/54.png

6.4 ISCSI

iSCSI 是一种存储区域网络 (SAN) 服务，它提供了对整合、段落区块数据存储的访问。它加快了内部网上的数据传输以及远距离存储空间管理。通过将 iSCSI LUN 映射到 iSCSI Target，客户端服务器可通过其 iSCSI 启动器像访问本地硬盘那样访问存储空间。根据型号，U-NAS 支持在可映射的 iSCSI LUN 上创建多个 iSCSI Target。

进入“控制中心 > 存储管理 > iSCSI”

ISCSI服务端配置

  1. 点击“创建ISCSI目标”

_images/55.png

  1. ISCSI具体参数配置

2.1 输入 iSCSI Target 的目标名称以及别名

_images/56.png

2.2 CRC 校验可根据自己需要选择是否要选中

2.3 Iscsi连接设备号

可根据如下方式获取iscsi连接设备号

  1. 找到一台您打算用iscsi发起程序连接NAS 的pc 或者服务器

  2. 计算机-开始-搜索程序框搜索搜索iscsi ，找到iscsi 发起程序

_images/57.png

  1. 进入iscsi 发起程序，找到配置下的，发起程序名称，如下图所示位置

_images/58.png

将上述获取到的ISCSI发起程序名称填写到U-NAS 管理界面的iscsi连接设备号里，如下图所示

_images/59.png

2.4 启用CHAP认证

注意

选中启用CHAP认证，填写用户名和密码，这里用户名可随意（可使用NAS中创建的用户账户），密码需要12-16位，由英文和字母共同组成

_images/60.png

2.5 执行相互身份认证

注意

注：执行相互身份认证必须要在执行CHAP认证的前提 下方可启用

用户名和上述iscsi连接设备名称一致

密码同样要求12-16位（可由数字和字母构成）

_images/61.png
_images/62.png

2.6 查看上图，配置完成后点击“创建”即可

提示

名词解释：

iSCSI目标名称：给ISCSI目标命名，此处命名为nas

CRC 总和检查码：启动 CRC 总和检查码来确认数据传输时是否有错误发生。

CHAP认证：如果您选择 CHAP，服务器将可以验证用户身分。名称必须由 1 到 12 个英文本母或数字所构成，而密码必须由 12 到 16 个英文本母或数字所构成。

相互 CHAP 认证： 若您选择相互 CHAP加密认证，客户端及服务端则要互相通过验证才能使用。

  1. 添加LUN链接

若此处没有可用的lun 设备，请返回到 控制中心 > 存储管理 > 逻辑卷管理，新建文件系统为LUN设备的卷。

3.1 点击添加lun连接

_images/63.png

3.2 选中可添加的LUN 设备

_images/64.png

3.3 点击“确定”

_images/65.png

ISCSI客户端连接

  1. 进入刚才找ISCSI连接设备名称的PC 下，找到ISCSI 发起程序

  2. 进入“发现”

_images/66.png

  1. 点击“发现门户”，在IP地址输入框输入您NAS 的ip

_images/67.png

  1. 输入完成后，点击“确定”

_images/68.png

  1. 进入“配置”页面，点击“CHAP”认证

_images/69.png

  1. 在里输入之前设置的相互认证的密码

_images/70.png

  1. 点击“确定”

_images/71.png

  1. 返回到“目标”页面，在已发现的目标里，选中刚才在服务器端配置的名称的iqn，点击下面的“连接”

_images/72.png

  1. 点击“高级”

_images/73.png

  1. 选中目标门户

_images/74.png

  1. 选中启用CHAP认证，填写之前在服务端（NAS 管理界面的ISCSI ）设置的CHAP认证的名称和密码

_images/75.png

  1. 选中执行相互身份认证

提示

（如不需要启用相互认证，此步骤和步骤5可忽略）

_images/76.png

  1. 设置完成后点击“确定”

_images/77.png

  1. 点击“确定”

_images/78.png

  1. 返回到目标下面，查看到状态显示为已连接

_images/79.png

  1. 进入windows的计算机管理 > 磁盘管理

_images/80.png

  1. 接着可以像操作本地硬盘一样进行磁盘分区格式化，可查看到本地多了一个磁盘

_images/81.png

启动或停止ISCSI Target

选择您想要启动或停用的 iSCSI Target，点击“启动”或“停用”。

提示

注：启动/停用是同一按钮。当iSCSI 目标为就绪的状态，此按钮显示为“停用”，当iSCSI目标显示为离线时，此按钮为“启动”。

_images/82.png

查看ISCSI目标

选中您想查看的iSCSI目标，点击“查看”

_images/83.png

编辑ISCSI目标

  1. 选中iSCSI 目标，点击“编辑”

_images/84.png

  1. 更改iSCSI 配置

下图红色方框内的为可修改项

_images/85.png

  1. 修改完成后，点击“确定”保存

_images/86.png

删除ISCSI目标

提示

注：如要删除iSCSI目标，需将其下所有LUN 解除链接，然后再删除

  1. 解除LUN 链接

_images/87.png _images/88.png

  1. 删除iSCSI目标

_images/89.png _images/90.png

6.5 自动挂载

硬盘挂载可以将一块NTFS、FAT、ext2、ext3、ext4、xfs等文件系统格式的硬盘，通过热插拔接入系统时，如果启用自动挂载服务，则系统将会自动挂载硬盘中存在的各个分区，并设置共享。

进入 “控制中心 >存储管理> 自动挂载”

  1. 勾选启用自动挂载服务

_images/91.png

  1. 点击“应用”

_images/92.png

6.6 USB挂载

开启U盘挂载功能，系统会自动将用户接入的U盘挂载并设置共享。

进入 “控制中心 > 存储管理 > U盘挂载”

  1. 勾选启用U盘挂载

_images/93.png

  1. 点击“应用”

_images/94.png

6.7 磁盘检测

在此用户可以看到系统中的磁盘基本信息，可以查看磁盘的SMART检测信息。

进入“控制中心 >存储管理 > 磁盘检测”

查看磁盘基本信息

进入后可以看到目前系统中的磁盘的基本信息

_images/95.png

SMART检测

  1. 找到想要检测的磁盘，点击表格最后的“SMART信息”

_images/96.png

  1. 在弹出的子窗口中可以看到该磁盘的SMART信息。

_images/97.png

提示

根据S.M.A.R.T属性本身的含义以及对硬盘故障预知的重要性不同，可以分为关键属性（Critical Attributes）和资料属性（Informative Attribute）。

关键属性（Critical Attributes）：对硬盘的使用寿命、各机械组件的渐进性故障具有一定的监测作用。阈值（即U-NAS中的界限值）不是零的，属于关键属性。

资料属性（Informative Attribute）：反馈硬盘的相关运行记录供参考。阈值（即U-NAS中的界限值）是零的，则属于资料属性。

提示

ID 属性描述

01 Raw Read Error Rate 底层数据读取出错率

03 Spin Up Time 主旋马达旋转到指定转速的时间

04 Start/Stop Count 主旋马达启动/停止次数

05 Reallocated Sector Count 重新分配扇区的数量 （此项中”原始资料”不为零时，说明此硬盘已存在不稳定扇区，即已经有物理坏道了，无法修复）

07 Seek Error Rate 寻道出错率

09 Power-On Time Count 加电累计时间

10(0A) Spin Retry Count 主旋马达重新旋转到指定转速的累计次数

11(0B) Calibration Retry Count 磁头校准重试次数

12(0C) Power Cycle Count 硬盘加电次数

192(C0) Power-Off Retract Count 硬盘断电回复次数

193(C1) Load/Unload Cycle Count 磁头载入、载出次数

194(C2 ) Temperature 温度

196(C4) Reallocation Event Count 重新映射扇区数据转移操作次数

197(C5) Current Pending Sector Count 当前待映射扇区数量（此项中”原始资料”不为零时，说明硬盘已经有坏道，但多数情况为逻辑坏道，一般均可修复）

198(C6) Off-Line Uncorrectable Sector Count 离线不可纠正扇区数量（此项中”原始资料”不为零时，说明硬盘已经有坏道，可尝试修复）

199(C7) Ultra ATA CRC Error Rate Ultra ATA数据传输出错率 (通信接口错误计数，数据线或接口接触不良的次数，对硬盘无影响)

200(C8) Write Error Rate 扇区写操作出错率

搜索磁盘

输入磁盘名称或者包含的关键字，点击“搜索”，即可得到满足条件的磁盘。

_images/98.png
