第五章 存储管理

U-NAS 存储管理器允许用户管理 U-NAS 设备上的所有存储空间。 U-NAS 存储管理器基于 U-NAS 统一存储系统 (USS) 架构构建,可简化存储管理并创建具有数据保护的灵活存储空间。 U-NAS系统通过USS抽象支持多种类型的存储池。U-NAS 存储管理包括 LVM 逻辑卷管理、RAID 管理、iSCSI 管理、磁盘监控、外部磁盘的挂载和共享以及共享文件夹的访问控制设置

5.1 RAID管理器

U-NAS系统支持软件RAID。 RAID 配置和管理可以在 RAID 管理器部分进行。 在讲解如何管理RAID之前,先简单介绍一下各种RAID的优缺点和实际可用空间

重要

RAID类型:

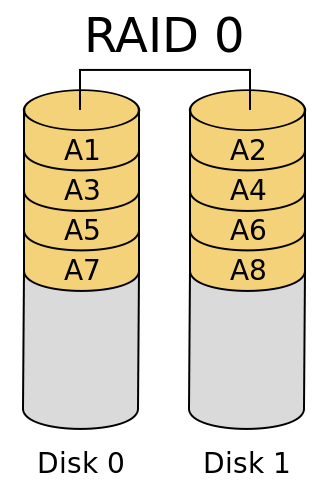

  • RAID0:可提高读写性能,但数据安全性非常不高,不推荐使用。RAID 0至少需要两个硬盘。阵列总容量=最小容量的硬盘*硬盘数量。

    _images/raid0.png
  • RAID1: 具有数据容灾能力,会将数据同时复制到各个硬盘中,数据安全性高。RAID1需要2的倍数个成员设备,一般只需要两块硬盘即可。阵列的总容量=最小容量的硬盘

    _images/raid1.png
  • RAID5:具有数据容灾能力,数据安全性高。RAID5至少需要3块硬盘。阵列的总容量=最小容量的硬盘*(硬盘数量-1)

    _images/raid5.png
  • RAID6:RAID 6数据容灾性优于RAID1和RAID5。RAID6至少需要4个硬盘,阵列的总容量=最小容量的硬盘*(硬盘数量-2)。建议您最好使用同品牌、容量的硬盘。

    _images/raid6.png
  • RAID10:RAID10具有RAID1和RAID0功能。即可容灾,又可提供读写性能。RAID10至少需要4个硬盘,且是2的倍数。阵列的总容量=最小容量的硬盘*硬盘数量/2。建议您最好使用同品牌、容量的硬盘。

进入**“控制中心 >存储管理 >RAID管理器”**,创建和管理RAID

5.1.1 创建RAID

注意

创建RAID 会格式化您的磁盘,请确保磁盘里面的数据已经备份移除之后再操作!

  1. 点击“创建RAID”

_images/创建RAID_1.png
  1. 选择RAID类型,并设置chunk值

_images/创建RAID_2.png

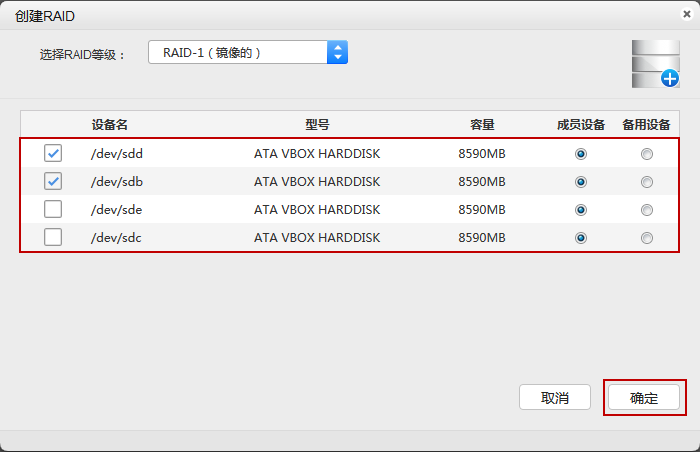

  1. 选择要加入的设备,然后点击“确定”

_images/创建RAID_3.png

5.1.2 查看RAID设备

  1. 点击“查看设备”

_images/20.png
  1. 查看到RAID信息

_images/查看RAID设备_2.png
  1. 查看RAID 设备页面有个“扩展”按钮,当RAID 设备里有闲置设备的时候,也可以在这里对RAID 进行扩展

_images/查看RAID设备_2.png
  1. 新盘成功切换到RAID后,可以拔出坏盘

注意

拔错盘可能导致RAID损坏!

5.1.3 扩展设备

可以使用下面的“扩展”页面来扩展 RAID。 (扩展功能只有在当前RAID已经同步后才能使用。)

1.点击“扩展设备”

_images/扩展设备_1.png

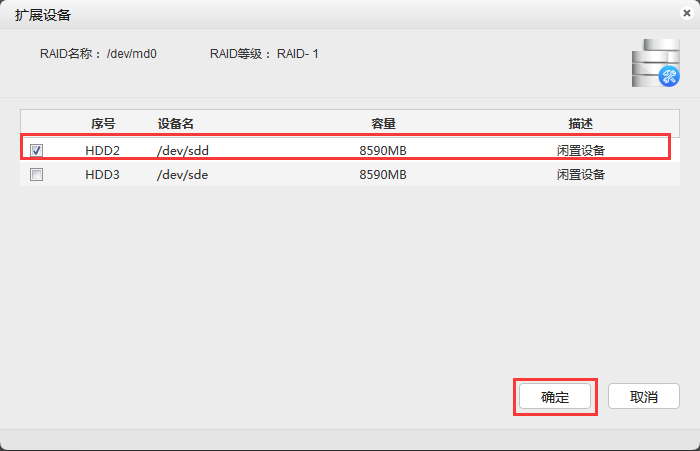

2.选择设备,然后点击“确定”

_images/扩展设备_2.png

当 RAID 中的一个磁盘出现故障时,将自动添加一个备用磁盘到RAID 并重新启动同步。可以有效防止RAID下线,导致多块硬盘损坏后数据丢失

5.1.4 设置备用盘

当 RAID 中的一个磁盘出现故障时,将自动添加一个备用磁盘到RAID 并重新启动同步。可以有效防止RAID下线,导致多块硬盘损坏后数据丢失

  1. 点击“设置备用盘”

_images/24.png

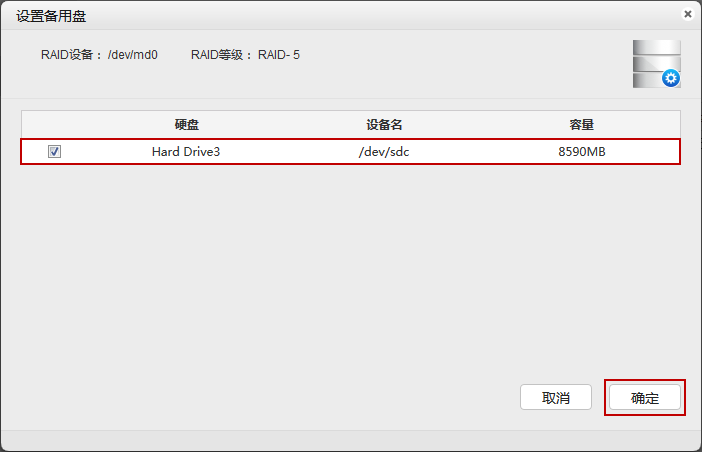

  1. 选中设备后,点击“确定”

_images/25.png

5.1.5 RAID迁移

RAID迁移指的是在原先已经同步完成的RAID上,迁移到另外一个型号的RAID级别,目前支持的类型有R0-R5-R6,R6-R5-R0-R10,R1-R5-R6,迁移页面会显示对应的RAID类型,您可以选择迁移

注意

从一个 RAID 级别迁移到另一个 RAID 级别时,请确保机器在迁移过程中正常运行。确保迁移后 RAID 有足够的空间。断电时数据可能会丢失。请在迁移前备份您的数据

  1. 选中RAID设备,点击“迁移”

_images/RAID迁移_1.png
  1. 选择您要迁移的方案(图片演示从R1-R5)

_images/RAID迁移_2.png
  1. 从RAID1到RAID5需要增加硬盘,这里先选中迁移方案,然后再选中磁盘,选择完成之后,点击“确定”

_images/RAID迁移_3.png
  1. 迁移完成之后,会自动返回到RAID 管理界面,可以在界面看到RAID 类型已经变成了RAID5了

_images/RAID迁移_4.png

5.1.6 删除RAID

注意

删除 RAID 会导致 RAID 上的所有数据丢失。请在删除RAID之前备份您的数据

  1. 选中RAID设备,点击“删除”

_images/28.png
  1. 确认删除,点击“确定”

_images/29.png

5.1.7 搜索RAID设备

输入要查找的设备名称,点击搜索即可

_images/30.png

5.1.8 RAID坏盘替换步骤

1.首先,通过RAID管理界面将新硬盘设置为热备盘(热备盘的设置参考上述步骤)。

2.从RAID中取出坏盘(拔出坏盘)。您可以使用序列号来识别坏盘

3.在RAID管理页面,可以看到新增的磁盘已经成为RAID成员设备,正在重新同步,等待同步完成

注意

注意

a.在RAID同步进行中,请勿拔掉硬盘且保持设备处于开机状态

b.RAID迁移扩容等操作时,请勿拔掉硬盘且保持设备处于开机状态

c.在RAID同步过程中,不要进行其他操作

RAID中有磁盘损坏的时候,请及时更换硬盘,以免造成数据丢失

5.2 逻辑卷管理器

逻辑卷管理

进入 “控制中心 > 存储管理 > 逻辑卷管理”

U-NAS 支持/使用逻辑卷管理 (LVM) 机制进行存储管理。LVM 提供了一种更好的方式来管理和分配空间。在 U-NAS 中创建 LVM 包括以下步骤:

步骤一:如果要在卷组中使用 RAID,请创建 RAID 阵列

步骤二:创建逻辑卷组

步骤三:创建逻辑卷

5.2.1 创建逻辑卷组

注意

警告:创建卷组将格式化所有磁盘。在创建 LVM 之前,请先备份硬盘上的数据,然后再在卷组中使用它们

  1. 点击“创建卷组”

_images/31.png
  1. 选择要添加的卷设备,给卷组命名

_images/32.png
  1. 给卷组命名,点击“创建”

_images/33.png
  1. 选中确认后点击“确定”按钮

_images/创建逻辑卷组_4.png

5.2.2 创建逻辑卷

创建卷组后,您可以在卷组上创建任意数量的逻辑卷

创建普通逻辑卷

1.选中卷组,点击“创建卷”

_images/创建逻辑卷_1.png

2.给卷命名,设置卷容量

_images/创建逻辑卷_2.png

3.设置文件系统类型

_images/创建逻辑卷_3.png

4.设置簇大小

_images/创建逻辑卷_4.png

5.设置卷是否加密(如果要加密的话,这里选择加密,并且设置好密码)

注意

注意:如果设置加密卷的话,需要记住密码,如果忘记密码,您将无法恢复卷上的数据

_images/创建逻辑卷_5.png

6.设置完成后,点击“创建”

_images/创建逻辑卷_6.png

5.2.3 查看逻辑卷

1.选中卷设备,点击“属性”

_images/查看逻辑卷_1.png

2.可查看到卷的详细信息

_images/查看逻辑卷_2.png

5.2.4 SSD 缓存

SSD 缓存可通过将经常访问的数据存储在SSD 缓存上来提高随机访问的性能。SSD 缓存可以挂载在存储空间或 LUN 上。 按照下述步骤给逻辑卷添加SSD

1.选中要添加SSD作为缓存的卷组,点击“编辑”

_images/ssd缓存_1.png

2.进入编辑卷组页面

_images/ssd缓存_2.png

3.进入到SSD 缓存,选中要添加的SSD

_images/ssd缓存_3.png

4.点击“添加”

_images/ssd缓存_4.png

5.进入到要添加缓存的卷下面,点击“属性”

_images/ssd缓存_5.png

6.进入到编辑卷的页面,点击“添加缓存”

_images/ssd缓存_6.png

7.设置缓存模式,缓存容量后,点击“确定”

_images/ssd缓存_7.png

5.2.5 查看缓存信息

1.选中已经添加缓存的卷,点击“属性”

_images/查看缓存信息_1.png

2.进入到缓存信息模块,可以看到相关的信息

_images/查看缓存信息_2.png

5.2.6 删除SSD缓存

1.进入到已经添加了SSD缓存的逻辑卷下,点击“属性”

_images/删除ssd缓存_1.png

2.点击“删除缓存”

_images/删除ssd缓存_2.png

5.2.7 移除SSD

注解

提示:要从卷组中移除 SSD,您需要先删除已分配给卷SSD缓存

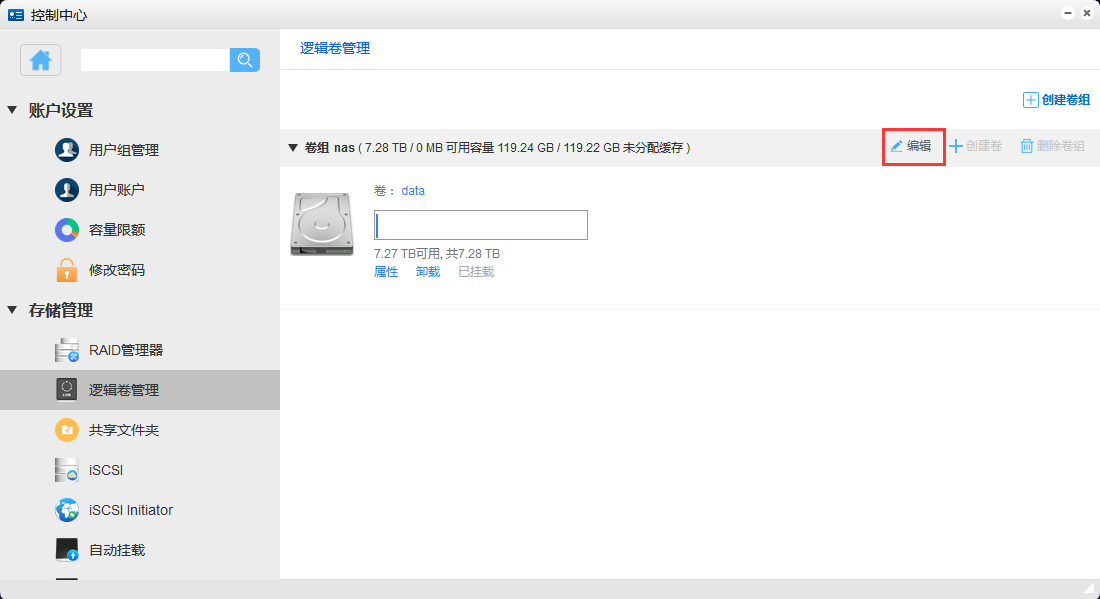

1.进入到添加过SSD作为缓存的卷组下面,点击“编辑”

_images/移除ssd_1.png

2.进入到SSD 缓存模块,点击“删除”图标,删除即可

_images/移除ssd_2.png

5.2.8 卷组,卷扩容

注解

提示:卷扩容要求卷组有可用空间才能进行。如果没有可用空间,则必须先扩展卷组(通过添加新磁盘或 RAID 设备),然后才能扩展卷

1.选中要扩容的卷组,点击“编辑”

_images/卷组,卷扩容_1.png

2.进入到扩展设备的页面,选中要扩展的设备,点击“添加”

_images/卷组,卷扩容_2.png

3.找到卷组下面要扩展的卷,点击“属性”

注意

注意:如果是加密卷的话,在进行扩容之前需要先把卷卸载,然后再扩容

_images/卷组,卷扩容_3.png

4.在编辑卷的页面,拉动卷容量的进度条,设置为您需要扩展到的容量,设置完成后,点击“确定”

_images/卷组,卷扩容_4.png

5.返回卷下面,可以查看用空间是否扩大了

_images/卷组,卷扩容_5.png

5.2.9 卸载删除逻辑卷

1.卸载卷

_images/卸载删除逻辑卷_1.png _images/卸载删除逻辑卷_1_1.png

2.选中卷设备,点击“删除”

_images/卸载删除逻辑卷_2.png _images/卸载删除逻辑卷_2_2.png

5.2.10 删除逻辑卷组

注解

提示:删除卷组前需将卷组下的所有卷设备都删除

选中卷组,点击“删除卷组”

_images/删除逻辑卷组_1.png _images/删除逻辑卷组_2.png

5.2.11 创建精简卷

精简配置卷是动态卷。 创建精简卷时,并非所有物理容量都分配给用户。 只有当用户写入卷时,才会为卷分配实际的物理空间。 通过这种方式,精简卷可以减少早期物理存储部署并最大化存储空间利用率

1.在创建卷的页面选择“精简卷”

_images/创建精简卷_1.png

2.设置相关参数(可参考上述创建逻辑卷的步骤)

_images/创建精简卷_2.png

3.设置完成后,直接点击“创建”

_images/创建精简卷_3.png

5.2.12 精简卷设置快照

1.选中一个精简卷,点击“快照”

_images/精简卷设置快照_1.png

2.设置新快照名称

_images/精简卷设置快照_2.png

3.点击“添加”

_images/精简卷设置快照_3.png

5.2.13 卸载精简逻辑卷

普通逻辑卷的话,直接点“卸载”

1.点击“快照”

_images/卸载精简逻辑卷_1.png

2.删除快照

_images/卸载精简逻辑卷_2.png

3.点击“卸载”

_images/卸载精简逻辑卷_3.png _images/卸载精简逻辑卷_3_1.png

5.3 ZFS使用

U-NAS 5.0 系统下集成了ZFS动态文件系统管理功能。

ZFS与以前的任何文件系统都有显著不同,ZFS不仅仅是文件系统,而且是将传统上独立的卷管理器和文件系统角色结合在一起,这些为ZFS提供了独特的优势。

ZFS 是一个先进的文件系统。因此,它有一些有趣的 特性 。比如:

● 存储池

● 写时拷贝

● 快照

● 数据完整性验证和自动修复

● RAID-Z

● 最大单个文件大小为 16 EB(1 EB = 1024 PB)

● 最大 256 千万亿(256*1015 )的 ZB(1 ZB = 1024 EB)的存储

5.3.1 创建存储池

ZFS存储池是由一个虚拟设备集合构成的。这里面一共有两种虚拟设备:物理虚拟设备(physical virtual devices,也称为叶虚拟设备,leaf vdevs),以及逻辑虚拟设备(logical virtual devices,也称为内部虚拟设备,interior vdevs)。物理设备是一个可写的块设备(比如一个磁盘),逻辑设备在概念上的一组物理设备。

1.点击“创建存储池”

_images/创建存储池.png

2.选择RAID 类型

_images/创建存储池_2.png

说明:

ZfS下RAID 类型解释说明

stripe条带化阵列:和RAID0类似,至少需要2块硬盘,没有冗余,但是可提供最佳性能和附加存储

mirror镜像:和RAID1类似,至少需要2块硬盘,实际可用容量只有一半

RAIDZ1:和RAID5类似,一重机构校验,至少需要三块磁盘

RAIDZ2:和RAID6类似,双重奇偶校验,至少需要四个磁盘

3.设置ashift 参数值

ashift参数就是设置zpool中对于底层IO操作的最小单位,它的值是以2为底的IO最小操单位的对数。它会根据底层盘的驱动报告的sector(扇区)大小自动设置,比如底层盘为HDD一般会报告自己的sector(扇区)为512B,那么ashift的默认值就是9

_images/创建存储池_3.png

4.给存储池命名

_images/创建存储池_4.png

5.选择要添加的卷设备

_images/创建存储池_5.png

注解

提示:raidz1需要由同等大小的设备组成

6.点击“创建”

_images/创建存储池_6.png

说明:

成员:存储池里的成员设备

热备:当硬盘发生损坏的时候及时替换损坏的硬盘

Log:加快存储池的写入速度

缓存:加快存储池的读取速度

5.3.2 编辑存储卷

设定Scrub计划

在此可设定scrub 计划,查看存储池状态,以及对存储池扩展

1.在选中的存储池上,点击**“编辑”**按钮

_images/设定Scrub计划.png

2.选中scrub计划,并设置时间

_images/设定Scrub计划_2.png

3.确定Scrub计划后,点击“设定”

_images/设定Scrub计划_3.png

注释:

online fsck 常见的各种Unix文件系统都提供了fsck工具,用以检测文件系统内部可能存在的数据错误情况,而这种操作需要文件系统处于offline的状态,而zfs的scrub(擦洗)功能允许文件系统在online的情况下进行fsck工作。并且通常的fsck工具只检查元数据而非数据,而ZFS的scrub功能检查包括数据、元数据在内的所有数据。ZFS Best Practices Guide建议对于使用企业级硬盘的服务器,每月进行一次scrub操作,而对于桌面级磁盘,建议每周执行一次scrub操作

查看存储池使用状态

1.在选中的存储池下面,点击“编辑”

_images/查看存储池使用状态.png

2.进入编辑页面后,点击常规模块,可查看存储池的状态

_images/查看存储池使用状态_2.png

存储池扩展

一个存储池可以由多个vdev 组成,多个vdev 组成的存储池,相当于条带式stripe,其中一个损坏的话,整个数据存储池都会损坏,一般情况下不建议这样对存储池扩展

1.选中要扩展的存储池,点击“编辑”

_images/存储池扩展.png

2.选中vdev类型,注意扩展需要用和之前一样的vdev类型

_images/存储池扩展_2.png

3.选中硬盘,点击“确定”

_images/存储池扩展_3.png

删除存储池

1.选中要删除的存储池,点击“删除Pool”

_images/删除存储池.png

2.选择确认删除选项后,点击“确定”

_images/删除存储池_2.png

创建卷

1.在选中的存储池下面,点击“创建卷”

_images/创建卷.png

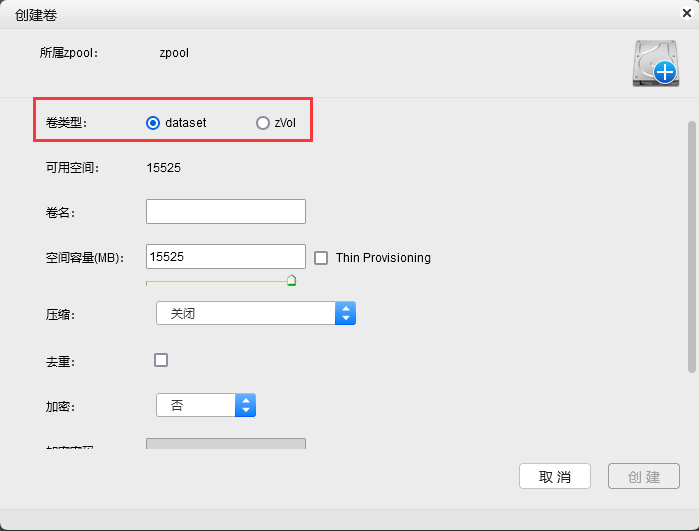

2.选择卷类型

_images/创建卷_2.png

3.给卷命名

_images/创建卷_3.png

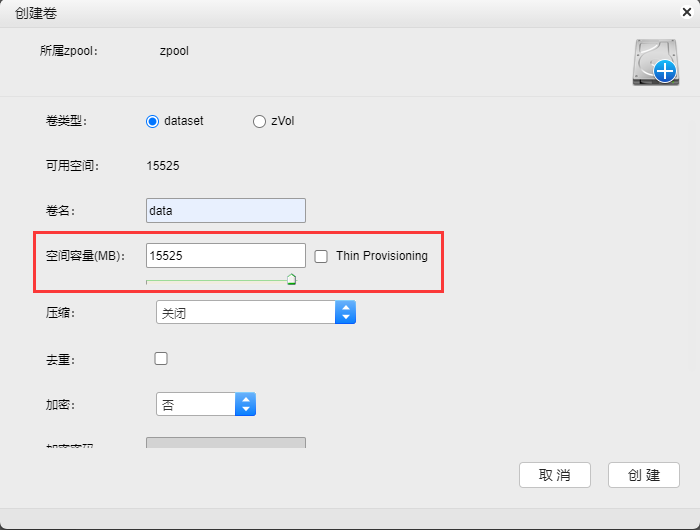

4.设置卷空间容量以及是否选择精简卷

_images/创建卷_4.png

自动精简配置(Thin Provision)是一种按需存储技术,基本上消除了已分配但未使用的空间的浪费,有时也被称为“超额申请”,是一种重要的新兴存储技术。

自动精简配置可与存储虚拟化一起组合工作,这基本上是有效地利用该技术的前提条件。有了自动精简配置,存储管理员就可以像往常一样分配逻辑存储(例如500G)给应用程序,但仅在需要时才真正占用物理容量。当该存储的利用率接近预定阈值时(例如90%,450G) ,该阵列会自动从虚拟存储池中分配空间来扩展该卷,而不需要存储管理员的人工干预。卷可以往常一样超额分配(over allocated ),因此应用程序认为它有充足的存储空间,但实际上并没有浪费存储空间。

5.选择是否启用压缩模式

_images/创建卷_5.png

小技巧

压缩模式介绍 lz4:这是自 FreeNAS 9.2.1 开始系统默认选用的压缩算法,它对系统性能影响小,向数据集中存取数据的速度几乎与不采用压缩时一样,推荐选用。 gzip:此压缩算法分为 9 个级别,数字越大,压缩效果越好,速度也最慢。fastest (level 1) 压缩率最低,速度最快。 maximum (level 9) 压缩率最高,速度最慢。系统给 Gzip 压缩算法的默认值为 level 6 即压缩率适中,速度也适中。 zle:快速但简单的算法,以消除 runs of zeroes。 lzjb:压缩能力很好,但相比 lz4 压缩算法,它的性能要差一些

6.选择文件去重功能

_images/创建卷_6.png

7.选择是否给卷加密,并设置密码

_images/创建卷_7.png

8.设置完成后,点击“创建”

_images/创建卷_8.png

9.Dataset卷创建成功

_images/创建卷_9.png

导出zpool

1.选中要导出的zpool,点击“导出”

_images/导出zpool.png

2.点击“OK”,确定导出

_images/导出zpool_2.png

5.3.3 Dataset卷管理

编辑卷属性

1.点击“属性”

_images/编辑卷属性.png

2.进入到编辑卷属性的页面,可修改相关属性

_images/编辑卷属性_2.png

3.修改完成后,点击“确定”

_images/编辑卷属性_3.png

创建快照

快照是非常简单实用的功能,它能实时备份数据集,并在需要时快速的还原备份,帮助我们找回损失或者丢回的文件。在zfs下,可以手动设置快照,也可以设置定期自动快照。对每个数据集设置定期快照后,每到指定时间,系统会自动为数据集创建一个快照。 1.选中卷,点击“快照”

_images/创建快照.png

2.创建快照

手动添加快照

a)点击“添加”

_images/创建快照_2.png

b)设置一个文件夹接收快照

_images/创建快照2_2.png

c)点击“OK”

_images/创建快照2_3.png

自动创建快照

1.点击“快照”

_images/自动创建快照.png

2.进入自动快照页面

_images/自动创建快照_2.png

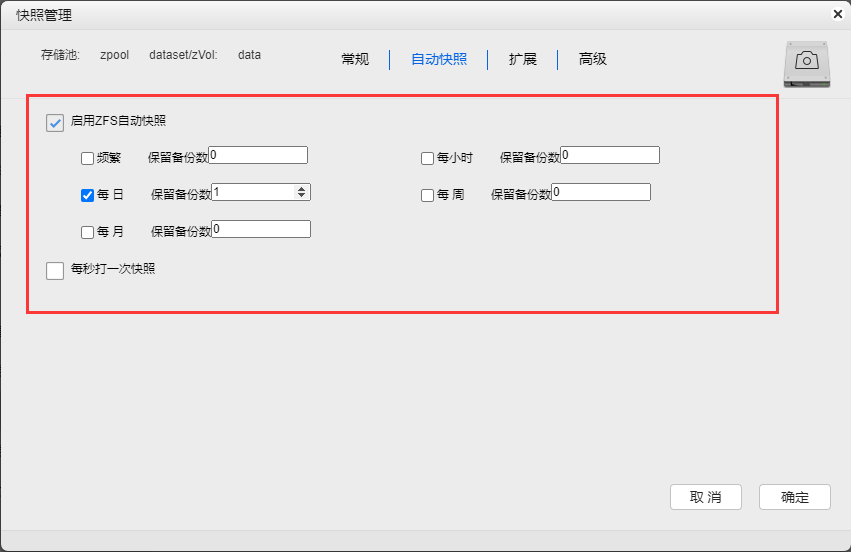

3.设置自动快照时间和保留备份数

_images/自动创建快照_3.png

4.点击“确定”

_images/自动创建快照_4.png

快照管理

1.在选中的卷下面,点击“快照”

_images/快照管理.png

2.可以对快照进行以下操作,直接点击按钮即可

_images/快照管理_2.png

解释:

名词解释

**挂载v:把创建好的快照挂载上,可以查找这个挂载卷下面的共享文件夹里的文件

克隆:系统会自动将这个快照克隆到一个新的数据集中,以便于我们找回损坏以及丢失的文件,并且会在zfs下直接挂载上

回滚:使用这个功能可以将数据集恢复到该快照创建时刻的状态。注意:回滚会删除创建快照之后数据集中新增的所有文件

发送:把创建好的快照发送到指定的接收文件夹里

删除:把创建好的快照删除

卸载卷

1.选中卷,点击“卸载”

_images/卸载卷.png

2.选中确认卸载,点击“确定”

_images/卸载卷_2.png

5.4 共享文件夹

万由U-NAS支持SMB、FTP、WebDAV、AFP、NFS、File Explorer协议,管理员可以为用户根据不同的协议设置共享文件夹的权限,以提供访问控制。

进入 “控制中心 > 存储管理 > 共享文件夹”

5.4.1 创建共享文件夹

  1. 点击“创建共享文件夹”

_images/43.png
  1. 给文件夹命名

_images/44.png
  1. 配置文件夹权限后,点击“创建”

_images/45.png

重要

配置权限描述 - 共享:此处设置为是,在SMB 下才可以看到读取到这个文件夹

  • 权限设置:设置为公共访问的时候,用户不需要输入用户名和密码即可访问共享文件夹;如设置为权限访问,则可以将访问控制分配给用户/组

  • 共享名模式:选中后,文件夹将使用U-NAS命名约定(格式为“卷组_卷_共享文件夹”)进行共享

  • 回收站:启用私有回收站后,可在此文件夹下的.rsycle文件夹下找回误删除的文件

  • 模式:这里可选中用户或者用户组,分别对用户或者用户组设置权限,若给用户组设置权限后,则组下所有的用户继承用户组的权限。设置为“只读”权限的用户对此文件夹只有读的权限,设置为“读写”权限的用户可对文件夹读写,设置为“禁止访问”默认的对文件夹没有访问的权限。

5.4.2 编辑文件夹的权限

1 选中文件夹,点击“编辑”

_images/46.png

2 进入常规模式,修改文件夹名称,点击“应用”

注意

警告: 请谨慎操作。 更改文件夹名称可能会导致某些应用程序无法正常运行。

_images/47.png

※ SMB权限设置

在 SMB 选项卡下,您可以为文件夹设置 Samba 权限

_images/48.png

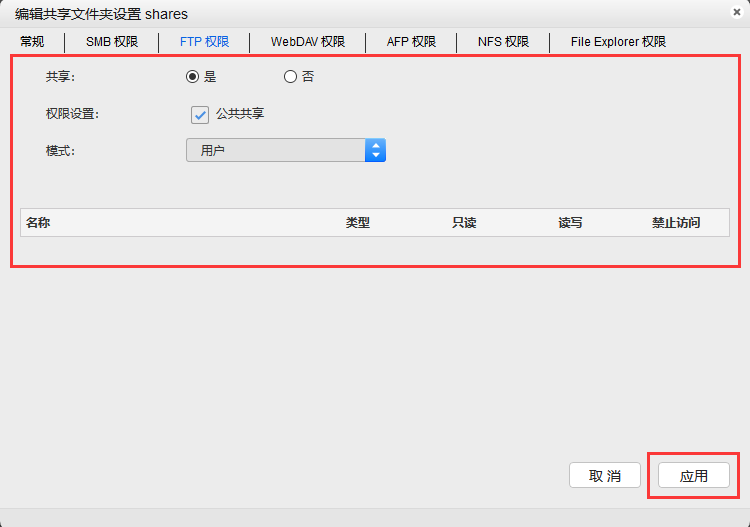

※ FTP权限设置

这里可以为文件夹单独设置 FTP 权限。 当“共享”选项选择“是”时,您可以在网络邻居中输入 ftp://IP 时查看此文件夹。 其他配置请参考以上文件夹配置,根据说明设置FTP权限。

_images/49.png

※ WebDAV权限设置

这里可针对文件夹单独设置WebDAV权限,共享选择是的时候,在浏览器内输入IP地址/webdav访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置webdav权限。

_images/50.png

※ AFP权限设置

这里可针对文件夹单独设置AFP权限,共享选择是的时候,在IOS的网上邻居afp://IP 访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置afp权限。

_images/51.png

※ NFS权限设置

在此可以为文件夹单独设置 NFS 权限。 输入允许通过NFS协议访问文件夹的IP地址并选择授予该IP的权限,然后单击“添加”

_images/NFS权限设置.png

※ File Explorer权限设置

进入File Explorer权限,设置文件夹权限

这里可针对文件夹单独设置File Explorer权限,共享选择“是”的时候,在U-File资源管理器访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置File Explorer权限。

_images/54.png

5.5 网络卷管理

U-NAS 5 下集成了Netdrive(挂载网络卷)的功能,支持内外网服务器以及云存储服务器的挂载,目前支持的有Samba,FTP,webdav,NFS协议以及阿里云OSS,腾讯云COS存储对象, Dropbox,Box,OneDrive, Microsoft Azure Blob Storage, Yandex.Disk,google Drive,挂载成功后,可以对其设置共享和权限。通过这个方式,可以挂载其他设备上的共享资源,这样就通过一台设备直接访问多个平台上的共享,使用起来非常便捷。

5.5.1 挂载网络卷

1.点击“创建网络卷”

_images/挂载网络卷.png

2.给要挂载上的存储源命名

_images/挂载网络卷_2.png

3.选择一个存储源类型,这里以Samba为示例

目前支持的有Samba,FTP,webdav,NFS协议以及阿里云OSS,腾讯云COS存储对象, Dropbox,Box,OneDrive, Microsoft Azure Blob Storage, Yandex.Disk,google Drive。

_images/挂载网络卷_3.png

4.账户设置

_images/挂载网络卷_4.png

注意

提示

URL:根据存储源类型区别,Samba协议要求指定要挂载的共享文件夹的具体路径

账户和密码:没有权限的共享文件夹,这里账户和密码可以直接留空。有权限的共享文件夹,直接填入有权限访问的账号和密码即可

5.设置完成后,点击“应用”

_images/挂载网络卷_5.png

6.挂载成功后,在页面可以看到卷是“已挂载”的状态

_images/挂载网络卷_6.png

5.5.2 共享网络卷

1.进入到共享文件夹下,查看刚才已经挂载上的网络卷

_images/共享网络卷.png

2.点击“编辑”

_images/共享网络卷_2.png

3.设置共享文件夹权限(这里可参考共享文件夹下的权限设置)

_images/共享网络卷_3.png

5.6 ISCSI

iSCSI 是一种存储区域网络 (SAN) 服务,可提供对整合的分段块数据存储的访问。 它加快了内部网上的数据传输和远程存储空间管理。通过将 iSCSI LUN 映射到 iSCSI Target,客户端服务器可以通过其 iSCSI 启动器进行连接,并在连接成功后,像访问本地硬盘一样访问存储空间。根据型号,U-NAS 支持在可映射的 iSCSI LUN 上创建多个 iSCSI 目标。

U-NAS 5.0 支持 iSCSI Target 和 iSCSI Initiator,可通过 Windows 启动器或 Linux 系统上的 iSCSI 启动器挂载使用。

下面将分别介绍:

进入“控制中心 > 存储管理 > iSCSI”

5.6.1 iSCSI Target 设置

※ 创建iSCSI 目标

  1. 点击“创建ISCSI目标”

_images/55.png
  1. ISCSI具体参数配置

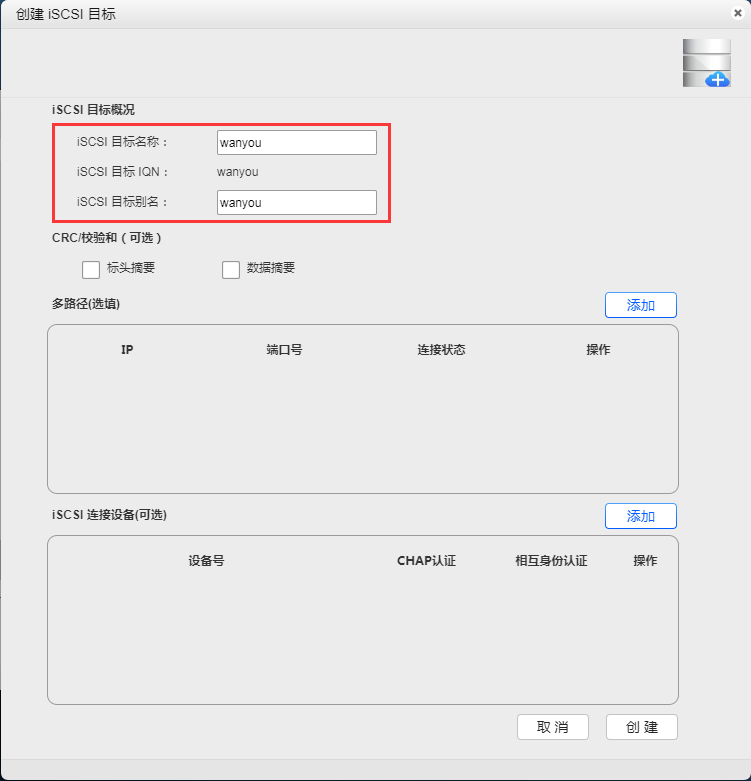

2.1 输入 iSCSI Target 的目标名称以及别名

_images/创建iSCSI目标_2_1.png

2.2 CRC 校验可根据自己需要选择是否要选中

2.3 如果要启用多路径的话,点击“添加”(多路径需要多网卡的设备支持)

_images/创建iSCSI目标_2_3.png

2.4 填入ip地址,设置完成后点击“确定”即可

_images/创建iSCSI目标_2_4.png

2.5 Iscsi连接设备号(如无需启用认证的情况,此步骤可忽略)

点击“添加”,进入到配置页面

_images/创建iSCSI目标_2_5_1.png _images/创建iSCSI目标_2_5_2.png

iscsi连接设备号通过iscsi 发起程序那边获取,CHAP 认证以及执行相互身份认证的账号和密码也是必须保证和ISCSI 发起程序那边发现门户认证方式保持一致。

U-NAS 系统上的设备连接号,可通过如下方式获取

  1. 进入 控制中心-》存储管理-》ISCSI initiator

    _images/unas连接设备号.png

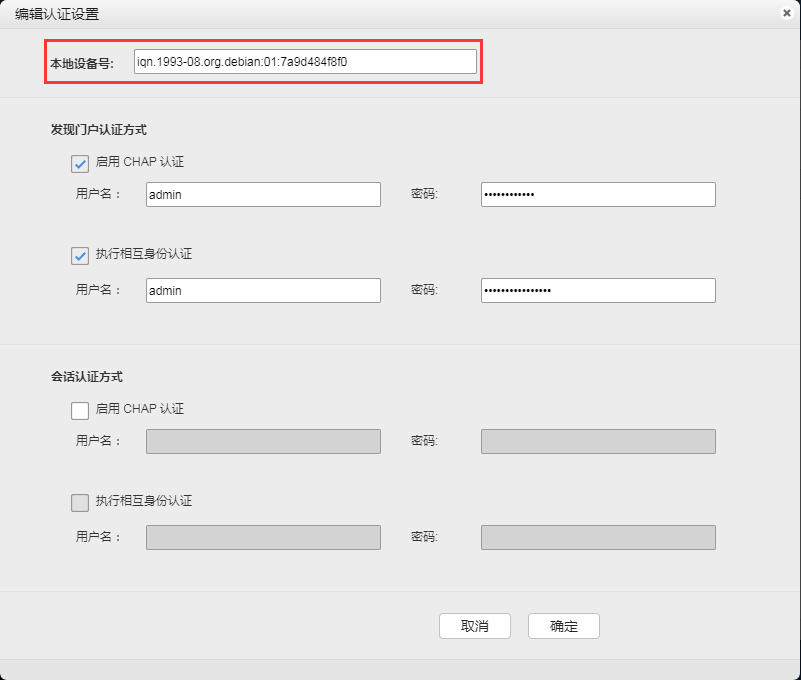

b.点击编辑认证设置

_images/unas连接设备号_b.png

c.ISCSI具体参数配置

windows可根据如下方式获取iscsi连接设备号

_images/windows连接设备号_b.png

a.找到一台您打算用iscsi发起程序连接NAS 的pc 或者服务器

b.计算机-开始-搜索程序框搜索搜索iscsi ,找到iscsi 发起程序

_images/windows连接设备号_b.png

c.进入iscsi 发起程序,找到配置下的,发起程序名称,如下图所示位置

_images/windows连接设备号_c.png

将上述获取到的ISCSI发起程序名称填写到U-NAS 管理界面的iscsi连接设备号里,如下图所示

_images/填写连接设备号.png

6)设置认证方式

启用CHAP认证

选中启用CHAP认证,填写用户名和密码,这里用户名可随意(可使用NAS中创建的用户账户)

重要

提示: 密码必须由需要12-16位字符组成,由英文和字母共同组成

_images/启用CHAP认证_1.png

执行相互身份认证

重要

提示:

  1. 执行相互身份认证必须要在执行CHAP认证的基础上方可启用

  2. 用户名和上述iscsi连接设备名称一致

  3. 密码要求必须16位字符(可由数字和字母构成)

_images/执行相互身份认证_1.png
  1. 设置完成后点击“确定”

_images/执行相互身份认证_2.png
  1. 配置完成后,点击“创建”即可

_images/执行相互身份认证_3.png

提示

名词解释:

iSCSI目标名称:给ISCSI目标命名,此处命名为nas

CRC 总和检查码:启动 CRC 总和检查码来确认数据传输时是否有错误发生。

CHAP认证:如果您选择 CHAP,服务器将可以验证用户身分。名称必须由 1 到 12 个英文本母或数字所构成,而密码必须由 12 到 16 个英文本母或数字所构成。

相互 CHAP 认证: 若您选择相互 CHAP加密认证,客户端及服务端则要互相通过验证才能使用。

※ 添加LUN设备

若此处没有可用的lun 设备,请返回到 控制中心 > 存储管理 > 逻辑卷管理,新建文件系统为LUN设备的卷。

  1. 点击”添加LUN连接”

_images/63.png
  1. 选中可添加的LUN 设备,点击“确定”

_images/64.png

※ 启动或停止iSCSI Target

选择您想要启动或停用的 iSCSI Target,点击“启动”或“停用”。

提示

注:启动/停用是同一按钮。当iSCSI 目标为就绪的状态,此按钮显示为“停用”,当iSCSI目标显示为离线时,此按钮为“启动”。

_images/82.png

※ 查看ISCSI目标

选中您想查看的iSCSI目标,点击“查看”

_images/83.png

※ 编辑ISCSI目标

  1. 选中iSCSI 目标,点击“编辑”

_images/84.png
  1. 更改iSCSI 配置

下图红色方框内的为可修改项

_images/85.png
  1. 修改完成后,点击“确定”保存

_images/86.png

※ 删除ISCSI目标

提示

注:如要删除iSCSI目标,需将其下所有LUN 解除链接,然后再删除

  1. 解除LUN 链接

_images/87.png _images/88.png
  1. 删除iSCSI目标

_images/89.png _images/90.png

5.6.2 iSCSI initiator 设置

※ 编辑认证设置

1.点击“编辑认证设置”

_images/编辑认证设置_1.png

2.在这里可以修改本地设备号

_images/编辑认证设置_2.png

3.输入需要连接的iscsi Target 端启用的认证方式的账号和密码

_images/编辑认证设置_3.png

4.设置完成后点击“确定

_images/编辑认证设置_4.png

※ 发现门户(即连接ISCSI Target)

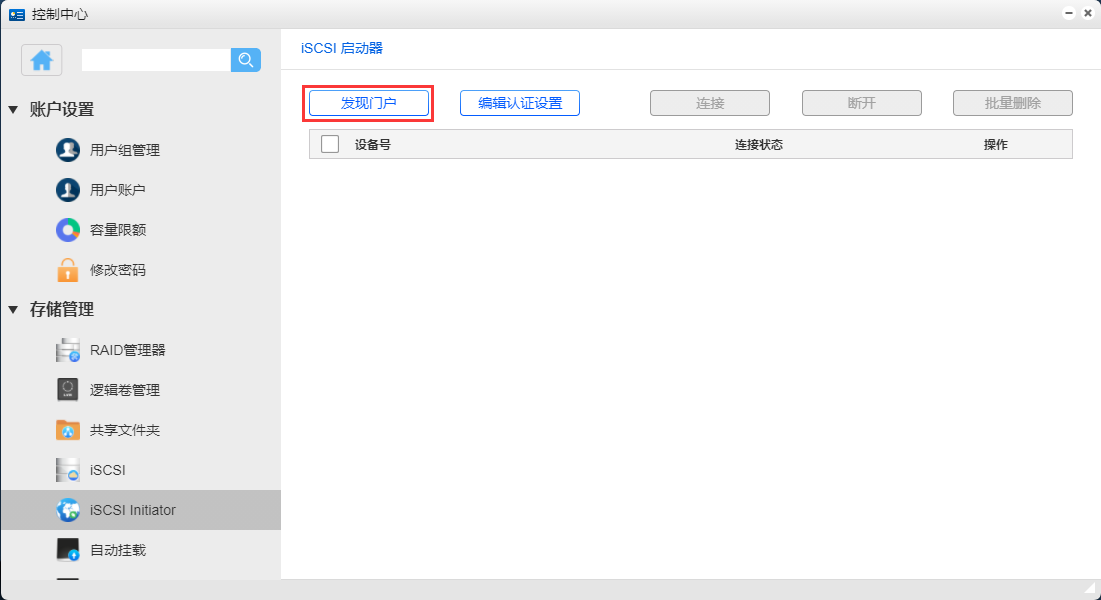

1.点击“发现门户”

_images/发现门户_1.png

2.输入ISCSI Target 端的IP地址和端口号

_images/发现门户_2.png

3.点击“确定”

_images/发现门户_3.png

※ 连接设备号

1.选中要连接的设备

_images/连接设备号_1.png

2.点击“连接”,连接成功后,可以看到设备状态已经变成“已连接”

_images/连接设备号_2.png _images/连接设备号_2_1.png

※ 断开iscsi连接

1.选中要断开的设备

_images/断开iscsi连接_1.png

2.点击“断开”

_images/断开iscsi连接_2.png _images/断开iscsi连接_2_1.png

※ 批量删除连接

1.选中已经断开(或者是未连接上的),并且需要删除的设备

_images/批量删除连接_1.png

2.点击“删除按钮”

_images/批量删除连接_2.png

如果要批量删除的话,可以选中多个设备后,点击“批量删除”按钮删除设备

_images/批量删除连接_3.png

5.6.3 iSCSI Initiator连接

※ UNAS 上iscsi initiator 发起程序连接步骤

进入“控制中心-存储管理-Iscsi Initiator”

1.点击“编辑认证设置”(如果iscsi target端没有启用账号认证的话此处可忽略)

_images/UNAS上iscsiinitiator发起程序连接步骤_1.png

2.在发现认证方式上启用对应的认证方式,并填入iscsi Target 设置好的账号和密码

_images/UNAS上iscsiinitiator发起程序连接步骤_2.png

3.点击“确定”

_images/UNAS上iscsiinitiator发起程序连接步骤_3.png

4.点击“发现门户”

_images/UNAS上iscsiinitiator发起程序连接步骤_4.png

5.输入Target的IP地址和端口号

_images/UNAS上iscsiinitiator发起程序连接步骤_5.png

6.点击“确定”

_images/UNAS上iscsiinitiator发起程序连接步骤_6.png

7.选中要连接的设备

_images/UNAS上iscsiinitiator发起程序连接步骤_7.png

8.点击“连接”

_images/UNAS上iscsiinitiator发起程序连接步骤_8.png

9.可查看到连接状态变成“已连接”

_images/UNAS上iscsiinitiator发起程序连接步骤_9.png

10.去到磁盘检测页面,查看是否有一个新的硬盘,这个硬盘就可以在NAS 上使用

_images/UNAS上iscsiinitiator发起程序连接步骤_10.png

※ Windows 上iscsi Initiator 连接

1.进入刚才找ISCSI连接设备名称的PC 下,找到ISCSI 发起程序

2.进入“发现”

_images/Windows上iscsiInitiator连接_2.png

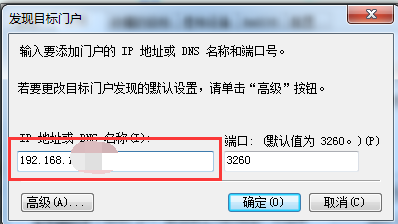

3.点击“发现门户”,在IP地址输入框输入您NAS 的ip

_images/Windows上iscsiInitiator连接_3.png

4.输入完成后,点击“确定”

_images/Windows上iscsiInitiator连接_4.png

5.进入“配置”页面,点击“CHAP”认证

_images/Windows上iscsiInitiator连接_5.png

6.在里输入之前设置的相互认证的密码

_images/Windows上iscsiInitiator连接_6.png

7.点击“确定”

_images/Windows上iscsiInitiator连接_7.png

8.返回到“目标”页面,在已发现的目标里,选中刚才在服务器端配置的名称的iqn,点击下面的“连接”

_images/Windows上iscsiInitiator连接_8.png

9.点击“高级”

_images/Windows上iscsiInitiator连接_9.png

10.选中目标门户

_images/Windows上iscsiInitiator连接_10.png

11.选中启用CHAP认证,填写之前在服务端(NAS 管理界面的ISCSI )设置的CHAP认证的名称和密码

_images/Windows上iscsiInitiator连接_11.png

12.选中“执行相互身份认证”(如不需要启用相互认证,此步骤和步骤11可忽略)

_images/Windows上iscsiInitiator连接_12.png

13.设置完成后点击“确定”

_images/Windows上iscsiInitiator连接_13.png

14.点击“确定”

_images/Windows上iscsiInitiator连接_14.png

15.返回到目标下面,查看到状态显示为“已连接”

_images/Windows上iscsiInitiator连接_15.png

16.进入windows的计算机管理 > 磁盘管理

_images/Windows上iscsiInitiator连接_16.png

17.接着可以像操作本地硬盘一样进行磁盘分区格式化,可查看到本地多了一个磁盘

_images/Windows上iscsiInitiator连接_17.png

5.7 自动挂载

自动挂载可以将一块NTFS、FAT、ext2、ext3、ext4、xfs等文件系统格式的硬盘,通过热插拔接入系统时,如果启用自动挂载服务,则系统将会自动挂载硬盘中存在的各个分区。

进入 “控制中心 >存储管理> 自动挂载”

5.7.1 启动自动挂载服务

  1. 启用自动挂载服务和开机自动挂载

_images/启动自动挂载服务_1.png
  1. 点击“应用”

_images/启动自动挂载服务_2.png

5.7.2 查看挂载结果

进入控制中心-存储管理-共享文件夹

进入到外接磁盘模块,可查看到各个分区已经挂载上,如需设置共享的话,直接点击“共享”

_images/查看挂载结果_1.png

5.8 USB 助手

U-NAS 5.0 系统下集成了USB 助手。USB助手可以快速的帮助您完成外接U盘或者移动硬盘(只要在外接磁盘部分能被识别挂载上的,都可以在这里同步)里的数据和NAS共享文件夹之间数据的同步。支持定时备份和实时同步,并且支持多种导入模式。让您可以直接在U-NAS的系统管理界面完成数据同步的过程,不需要再去用其它共享协议。

在APP管理器里找到并安装USB 助手

5.8.1 创建备份任务

1.点击“添加任务”

_images/创建备份任务.png

2.选择任务模式

数据导入:从外接U 盘复制数据到共享文件夹

数据导出:从共享文件夹复制数据到外接U盘

_images/创建备份任务_2.png

3.给任务名称命名

_images/创建备份任务_3.png

4.设置要复制的数据的来源和具体路径(/目录表示整个U盘)

_images/创建备份任务_4.png

5.设置同步路径的目的地和具体路径(/表示的是整个文件夹)

_images/创建备份任务_5.png

6.选择备份模式

注意

说明:

配置描述

镜像:保持和源目录结构完全一致,会删除不一致的部分

增量:只复制修改了的文件,可选覆盖或重命名原来的文件

多版本-增量:只复制修改的部分,每次运行都放到单独的文件夹里

多版本-完全:每次完全复制源目录,每次运行都放到单独的文件夹里

_images/创建备份任务_6.png

7.当文件有冲突时,选择覆盖或者备份

_images/创建备份任务_7.png

8.插上U 盘立即开始备份(前提是备份任务已经设置好,并且外接磁盘自动挂载默认是开启的)

_images/创建备份任务_8.png

9.开始复制数据和数据同步完成后发出声音(主板需要带扬声器)

_images/创建备份任务_9.png

10.文件筛选(这里可以选择自己要复制的文件)

_images/创建备份任务_10.png

11.最后根据自己的需求设置定时备份任务

_images/创建备份任务_11.png

12.设置完成后,点击“应用”,一个同步任务即创建完成

_images/创建备份任务_12.png

5.8.2 开始执行同步任务

1.选择设置好的同步任务

_images/开始执行同步任务.png

2.点击“开始”按钮

_images/开始执行同步任务_2.png

3.开始任务后,任务状态栏会显示一个同步进度条(如果有开启声音提醒,开始同步和同步完成后都会发出声音)

_images/开始执行同步任务_3.png

4.如果在同步过程中想取消同步任务的话,直接点击“取消”

_images/开始执行同步任务_4.png

5.任务状态显示的时间是最后一次执行同步任务的时间

_images/开始执行同步任务_5.png

5.8.3 删除同步任务

1.选择要删除的同步任务

_images/删除同步任务.png

2.点击“删除”

_images/删除同步任务_2.png

5.8.4 编辑同步任务

1.选中设置好的同步任务,点击“编辑”

_images/编辑同步任务.png

2.在编辑页面里修改相关参数(除了导入模式,其他都可以修改)

3.设置完成后点击“应用”即可,新的同步任务就已经成功生成

5.8.5 查看日志

1.进入日志模块,即可查看到日志

_images/查看日志.png

2.在此页面,可清除日志,搜索自己想要查找的日志

5.9 磁盘检测

通过磁盘检测,用户可以在NAS设备中查看磁盘的基本信息,检查磁盘的健康状况,设置硬盘休眠等

进入“控制中心 >存储管理 > 磁盘检测”

5.9.1 查看磁盘基本信息

进入后可以看到目前系统中的磁盘的基本信息

_images/95.png

5.9.2 硬盘SMART检测

  1. 找到想要检测的磁盘,点击表格最后的“SMART信息”

_images/96.png
  1. 在弹出的子窗口中可以看到该磁盘的SMART信息。

_images/97.png

根据S.M.A.R.T属性本身的含义以及对硬盘故障预知的重要性不同,可以分为关键属性(Critical Attributes)和资料属性(Informative Attribute)。

关键属性(Critical Attributes):对硬盘的使用寿命、各机械组件的渐进性故障具有一定的监测作用。阈值(即U-NAS中的界限值)不是零的,属于关键属性。

资料属性(Informative Attribute):反馈硬盘的相关运行记录供参考。阈值(即U-NAS中的界限值)是零的,则属于资料属性。

提示

ID 属性描述

01 Raw Read Error Rate 底层数据读取出错率

03 Spin Up Time 主旋马达旋转到指定转速的时间

04 Start/Stop Count 主旋马达启动/停止次数

05 Reallocated Sector Count 重新分配扇区的数量 (此项中”原始资料”不为零时,说明此硬盘已存在不稳定扇区,即已经有物理坏道了,无法修复)

07 Seek Error Rate 寻道出错率

09 Power-On Time Count 加电累计时间

10(0A) Spin Retry Count 主旋马达重新旋转到指定转速的累计次数

11(0B) Calibration Retry Count 磁头校准重试次数

12(0C) Power Cycle Count 硬盘加电次数

192(C0) Power-Off Retract Count 硬盘断电回复次数

193(C1) Load/Unload Cycle Count 磁头载入、载出次数

194(C2 ) Temperature 温度

196(C4) Reallocation Event Count 重新映射扇区数据转移操作次数

197(C5) Current Pending Sector Count 当前待映射扇区数量(此项中”原始资料”不为零时,说明硬盘已经有坏道,但多数情况为逻辑坏道,一般均可修复)

198(C6) Off-Line Uncorrectable Sector Count 离线不可纠正扇区数量(此项中”原始资料”不为零时,说明硬盘已经有坏道,可尝试修复)

199(C7) Ultra ATA CRC Error Rate Ultra ATA数据传输出错率 (通信接口错误计数,数据线或接口接触不良的次数,对硬盘无影响)

200(C8) Write Error Rate 扇区写操作出错率

5.9.3 硬盘休眠

您可以在此处设置单个硬盘休眠。单击“休眠”按钮设置磁盘的休眠操作

_images/硬盘休眠_1.png

5.9.4 磁盘闪烁

_images/磁盘闪烁_1.png

5.9.5 搜索磁盘

输入磁盘名称或者包含的关键字,点击“搜索”,即可得到满足条件的磁盘。

_images/搜索磁盘_1.png
