第五章 存储管理

U-NAS 存储管理器允许用户管理 U-NAS 设备上的所有存储空间。U-NAS 存储管理器基于 U-NAS 统一存储系统 (USS) 架构构建,可简化存储管理并创建具有数据保护的灵活存储空间。 U-NAS系统通过USS抽象支持多种类型的存储池。U-NAS 存储管理包括 LVM 逻辑卷管理、ZFS管理,RAID 管理、iSCSI 管理、磁盘检测、网络卷管理、USB助手 、自动挂载和共享以及共享文件夹的访问控制设置

存储抽象

U-NAS使用虚拟存储空间和虚拟磁盘,一个2级存储逻辑来实现对这种存储抽象。

U-NAS虚拟存储空间(VSS)支持多种物理存储介质,如磁盘,从而实现异构物理设备的统一抽象管理。从用户的角度看,U-NAS提供了统一的近乎无限大的存储空间。用户无需关心底层是RAID还是物理磁盘。虚拟空间实施后,用户可以将这个存储空间划分为许多“ 虚拟磁盘”,然后可以在其中存储数据,从而实现数据存储的抽象化。用户可以把各种不同的物理介质组成一个虚拟的存储空间。通过这个概念大大简化了存储空间管理。

虚拟存储空间和虚拟磁盘可以跨越磁盘的物理限制,VSS 的空间不再受磁盘/物理介质大小的限制。因此,用户可以在 VSS 上存储大数据文件(大于磁盘的大小)

无限虚拟存储空间

U-NAS支持近乎无限数量的虚拟存储空间,每个虚拟存储空间可以支持近乎无限数量的虚拟磁盘。VSS 为用户提供了超越极限的灵活性。

动态扩展

虚拟存储空间支持动态扩容。只要用户在虚拟存储空间中添加新的物理介质,系统就可以自动为用户扩展可用的存储空间。然后用户可以向“ 虚拟磁盘”添加新空间来扩展现有的“磁盘”空间或创建新的虚拟磁盘。虚拟存储空间支持随时随地动态扩展,不会限制用户体验,无需一开始准备大量物理硬盘。随着需求的增加,可以逐渐增加硬盘,扩大存储空间,可以大大降低成本。“ 虚拟磁盘”大小可随时根据需要增加或根据使用情况进行调整,不再受物理硬盘限制。

存储介质统一管理

U-NAS统一存储系统支持LVM、单盘/分区、外置U盘、btrfs、zfs、iSCSI等异构物理介质,可以利用它们构建虚拟存储空间。 通过在虚拟存储空间中添加新的磁盘/物理介质,用户可以通过统一/简化层(U-NAS Virtual Storage Space)管理整体存储。 用户可以将大的“空间”分割成小块(“ 虚拟磁盘”),用于数据存储。 在需要时,用户可以扩展虚拟磁盘大小。 当用户空间不足时,可以通过添加新磁盘来扩展虚拟存储空间。通过虚拟存储空间,U-NAS 为用户提供了一个简化的磁盘视图。用户无需管理单个磁盘,而是拥有动态且多功能的虚拟存储空间。

灵活使用

基于2级存储抽象,用户可以根据自己的组织结构轻松生成和管理自己的数据。例如,可以很容易地根据区域创建一个虚拟存储空间,然后可以为每个区域分配一个虚拟磁盘。使用这个虚拟磁盘,可以根据子部门(如销售、技术等)生成不同的文件夹。虚拟磁盘的初始大小可以相对较小,但随着业务的增长,用户可以相应地在线“增长”(增加)虚拟磁盘。这可以为组织提供极大的灵活性(无需预先购买大量磁盘)。

虚拟磁盘可用作文件系统或块设备。

5.1 RAID管理器

RAID是英文Redundant Array of Independent Disks的缩写,中文简称为独立冗余磁盘阵列。简单的说,RAID是一种把多块独立的硬盘(物理硬盘)按不同的方式组合起来形成一个硬盘组(逻辑硬盘),从而提供比单个硬盘更高的存储性能和提供数据备份技术

U-NAS系统支持软件RAID。RAID 配置和管理可以在 RAID 管理器部分进行。先简单介绍一下各种RAID的优缺点和实际可用空间

重要

RAID类型:

  • RAID0:RAID 0 – 创建单个卷,该卷具有跨两个或多个驱动器条带化的数据。卷的大小由最小容量驱动器的大小乘以 RAID 0 配置中的驱动器数量确定。 RAID 0 配置中没有数据冗余或奇偶校验。 如果 RAID 0 配置中的任何硬盘驱动器成员出现故障,则整个阵列的所有数据都将丢失。 RAID 0 的主要优点是性能和增加的卷大小

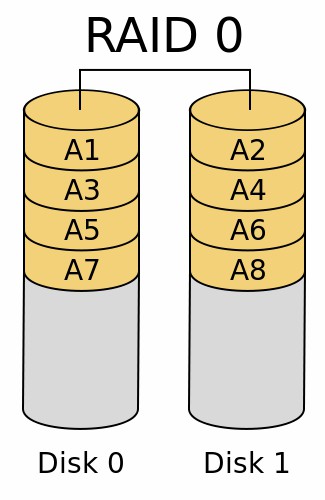

    _images/raid0.jpg

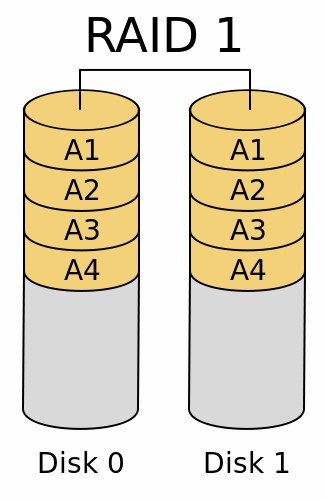

  • RAID1: 从两个驱动器中创建一个卷。 两个驱动器上的数据互为镜像。 镜像的大小受 RAID 1 配置中使用的最小驱动器的限制。 此配置提供针对单个驱动器故障的数据冗余保护。 它不使用奇偶校验,也不会提高性能。 如果一个驱动器出现故障,可以用另一个相同容量或更大容量的驱动器替换该驱动器以重建 RAID 阵列。 如果一个驱动器发生故障,数据不会丢失。 RAID 1 的主要优点是数据完整性

    _images/raid1.jpg

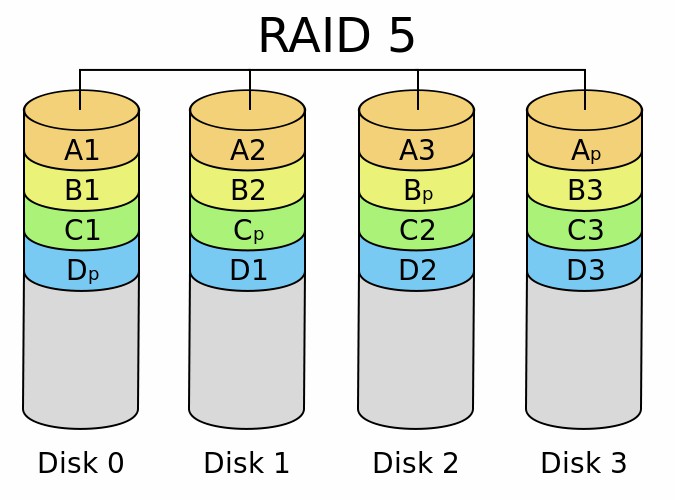

  • RAID5:从三个或更多物理驱动器创建单个卷。 RAID 5 对所有成员磁盘的分布式块中的奇偶校验数据进行条带化。 RAID 5 卷可以容忍单个磁盘故障。 RAID 5 具有类似于 RAID 0 配置的性能属性和 RAID 1 的可靠性。但是,相对于 RAID 0 配置,奇偶校验计算会降低性能。RAID 5 将分布式奇偶校验添加到块级条带化。RAID 5 具有良好的读取性能以及出色的冗余。单个驱动器故障后可以保持数据完整性。RAID 5 还支持某些控制器上的热备份功能(见下文)。RAID 5 的主要优势是速度/性能和数据完整性。

    _images/raid5.jpg

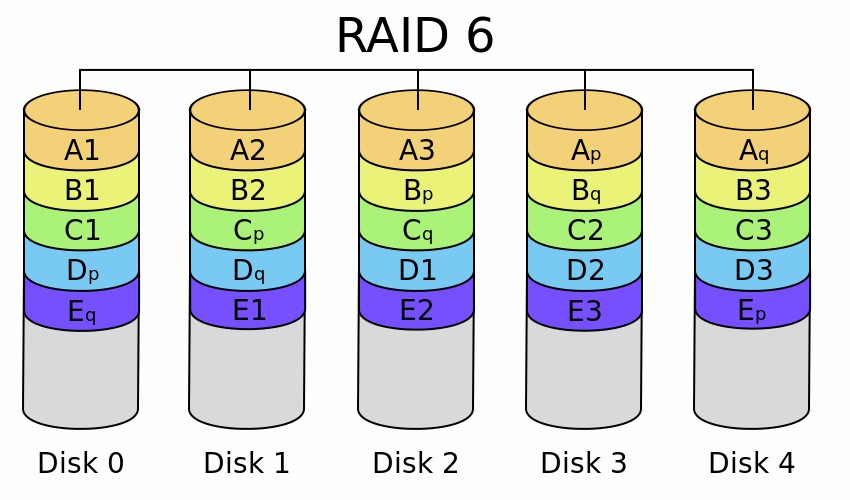

  • RAID6:从单个控制器上的三个或更多物理驱动器创建单个卷。 RAID 6 对所有成员磁盘的分布式块中的奇偶校验数据进行条带化。 RAID 5 使用单个奇偶校验条带,而 RAID 6 使用两个奇偶校验条带。 RAID 6 卷可以容忍两个磁盘故障。 RAID 6 性能在很大程度上取决于卷中使用的磁盘数量。 随着卷中使用更多磁盘,性能将提高。 由于奇偶校验条带丢失了两个磁盘的容量,因此小型 RAID 6 卷的性能也会受到影响。 写入需要两次奇偶校验更新(在不同的驱动器上)才能在两次磁盘故障中幸存下来。 可以独立地从每个磁盘读取数据。 RAID 6 的主要优点是数据完整性

    _images/raid6.jpg

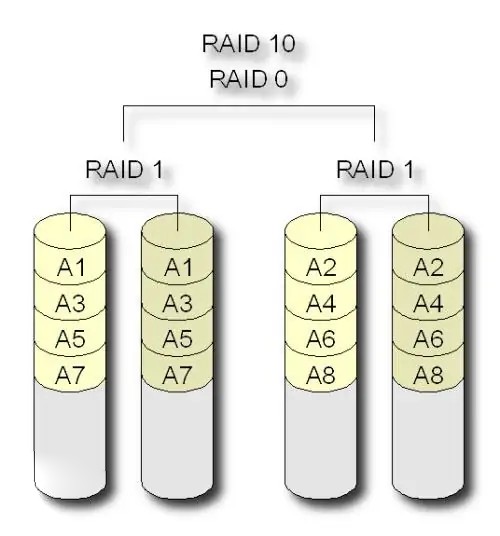

  • RAID10:创建驱动器对的镜像然后对镜像对上的数据进行条带化。RAID 10 必须包含两个或更多驱动器对,最少有四个驱动器。RAID 10 容错每个镜像对一个驱动器。 RAID 10,也称为 RAID 1 + 0,结合了 RAID 0 的卓越性能和 RAID 1 的冗余。RAID 10 的主要优点是数据完整性,能够容忍多达2个磁盘故障,只要它们不是同一镜像集的一部分。

    _images/raid7.jpg

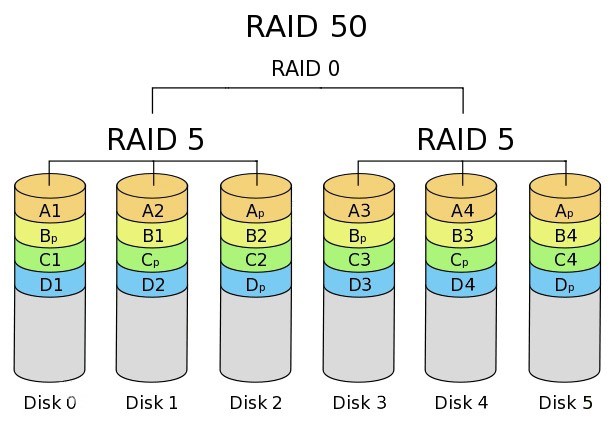

  • RAID50:是RAID5与RAID0的结合。此配置在RAID5的子磁盘组的每个磁盘上进行包括奇偶信息在内的数据的剥离。每个RAID5子磁盘组要求至少三个硬盘。RAID50具备更高的容错能力,因为它允许某个组内有一个磁盘出现故障,而不会造成数据丢失。而且因为奇偶位分部于RAID5子磁盘组上,故重建速度有很大提高。优势:更高的容错能力,具备更快数据读取速率的潜力。需要注意的是:磁盘故障会影响吞吐量。故障后重建信息的时间比镜像配置情况下要长

    _images/raid8.jpg
  • RAID60:是一种混合磁盘,可提供RAID6的分布式双奇偶校验和RAID0的直接快条带化。作为跨越RAID6元素的RAID 0条带化阵列,RAID 60至少需要八个硬盘。RAID60是一个多级磁盘集,通过将RAID6集聚合到更高级别的RAID0阵列中组成。RAID集提供冗余,并且可以承受每个奇偶校验集中最多两个磁盘的丢失。借助RAID60中额外的奇偶校验磁盘,RAID 60阵列比RAID 50阵列更可靠。但是,当单个奇偶校验集中有两个以上磁盘丢失时,RAID0集会中断,需要进行数据恢复。

进入 “控制中心 >存储管理 >RAID管理器” ,创建和管理RAID

5.1.1 创建RAID

注意

创建RAID 会格式化您的磁盘,请确保磁盘里面的数据已经备份移除之后再操作!

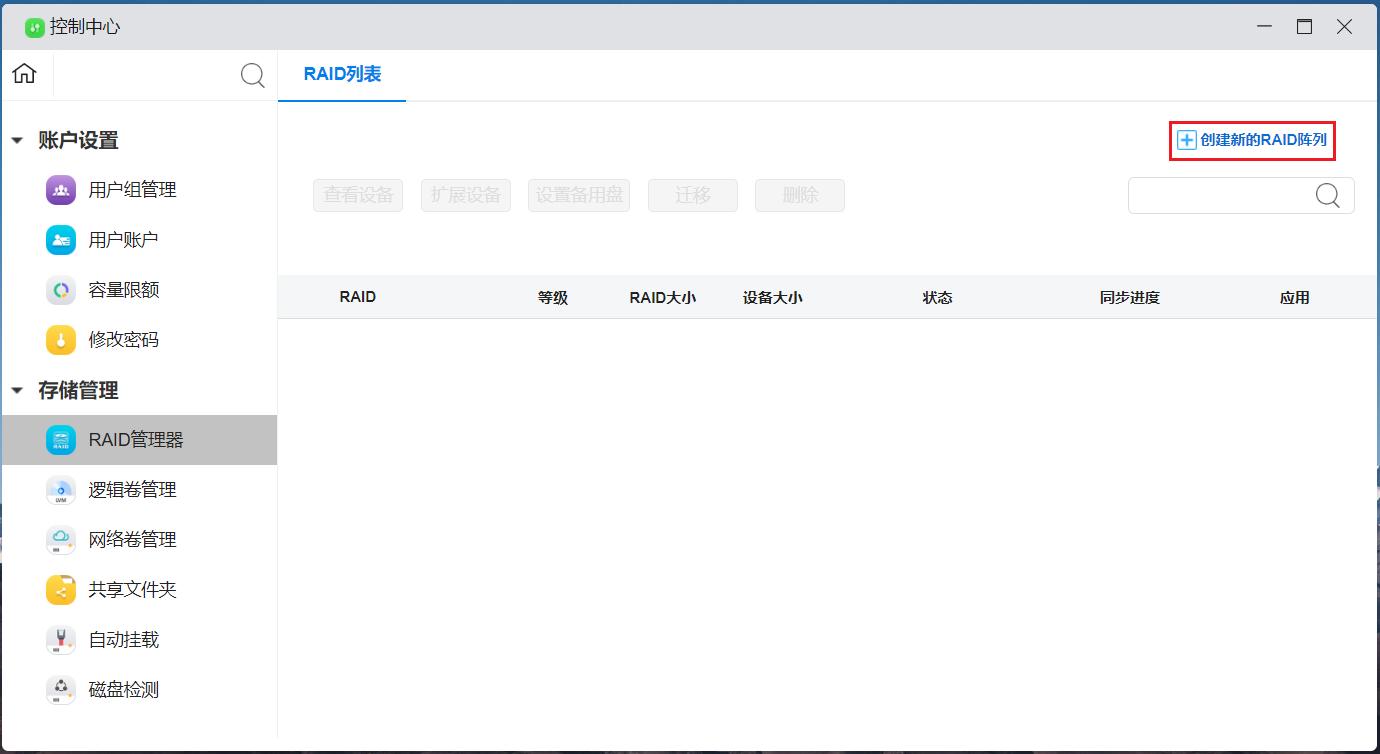

  1. 点击“创建RAID”

_images/创建RAID_1.jpg
  1. 选择RAID类型,并设置chunk值

Chunk值:指写入每个磁盘的数据块大小,这里推荐使用默认的值。

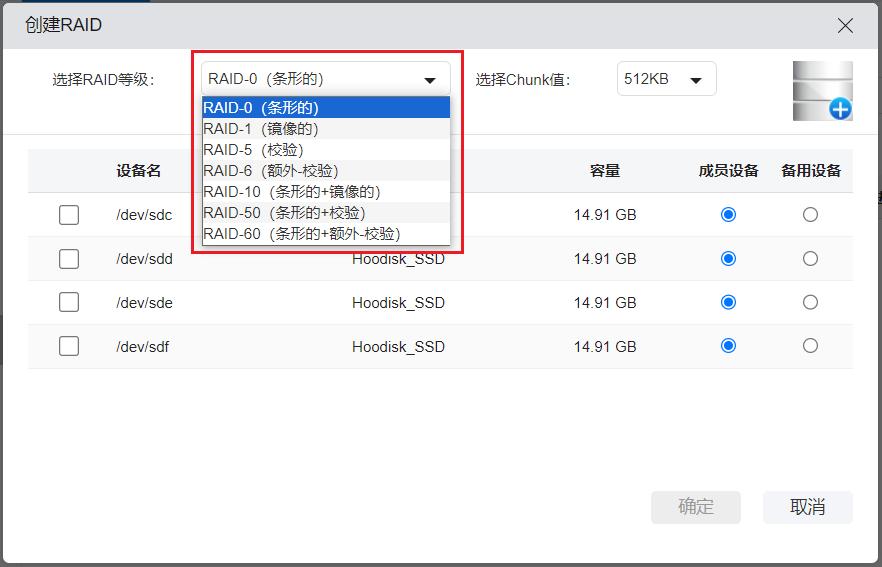

_images/创建RAID_2.jpg

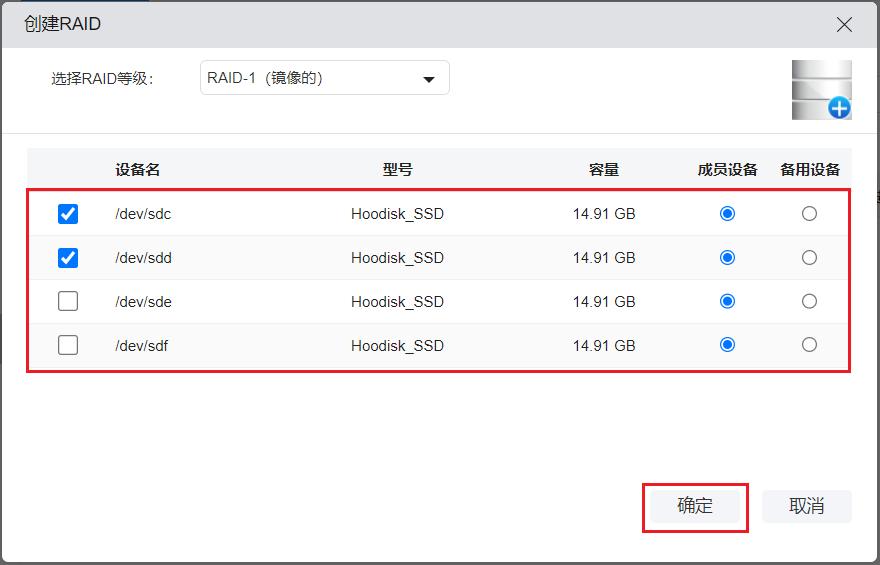

  1. 选择要加入的设备,然后点击“确定”

_images/创建RAID_3.jpg

5.1.2 查看RAID设备

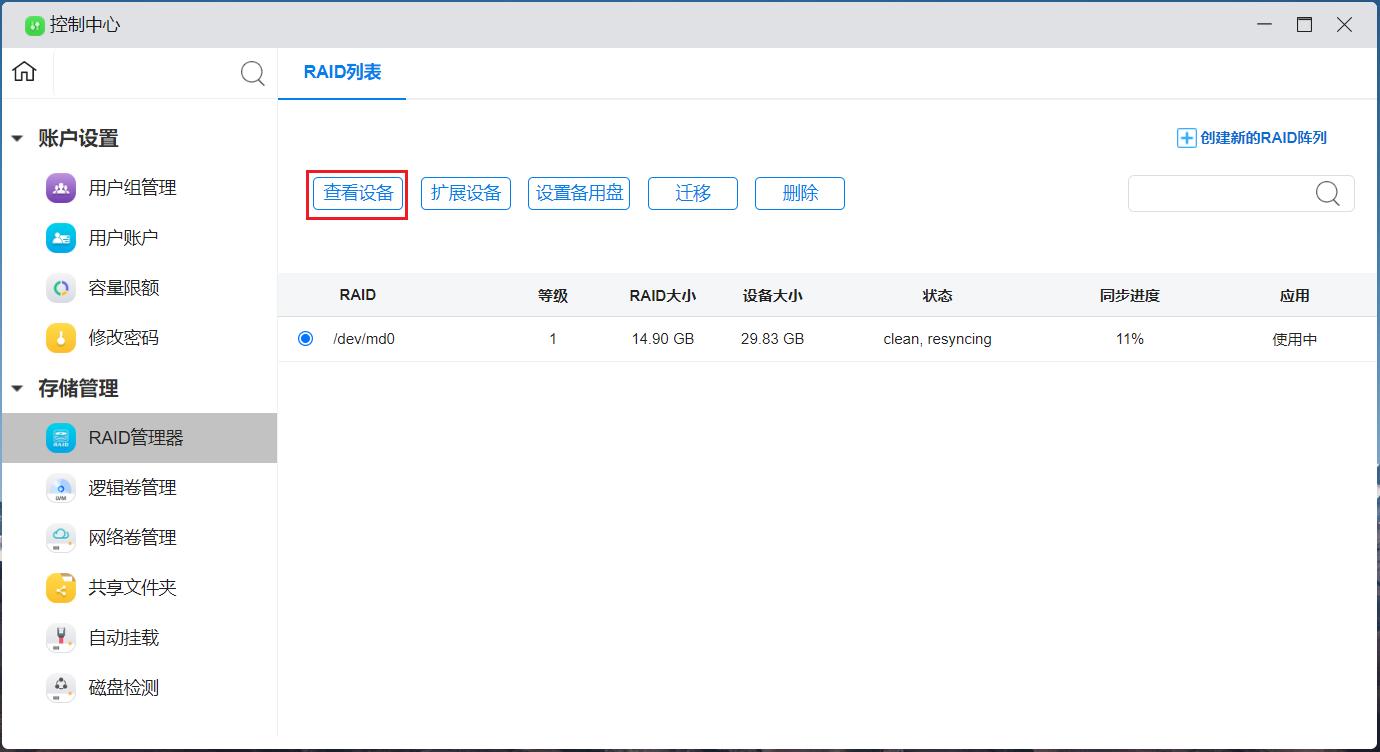

  1. 点击“查看设备”

_images/20.jpg

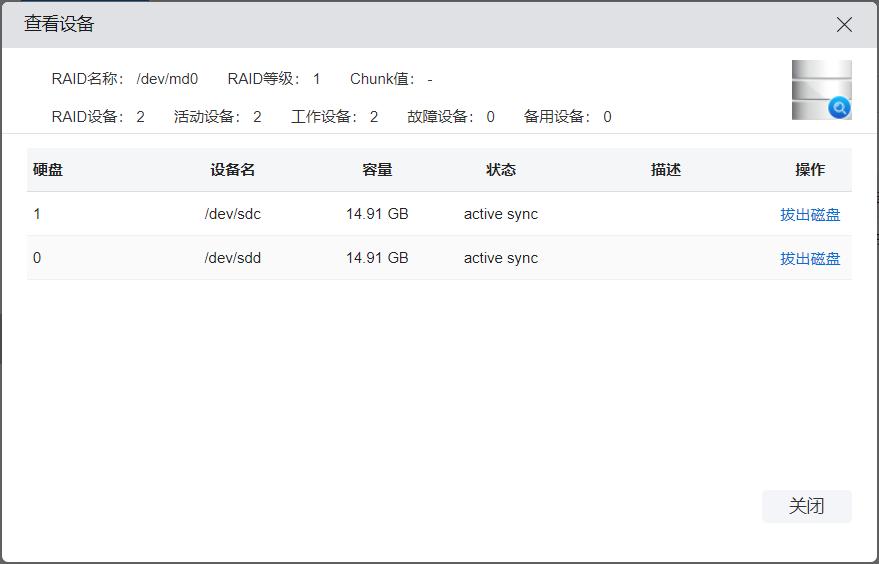

  1. 查看到RAID信息

_images/查看RAID设备_2.jpg

5.1.3 扩展设备

可以使用下面的“扩展”页面来扩展 RAID。 (扩展功能只有在当前RAID已经同步后才能使用。)

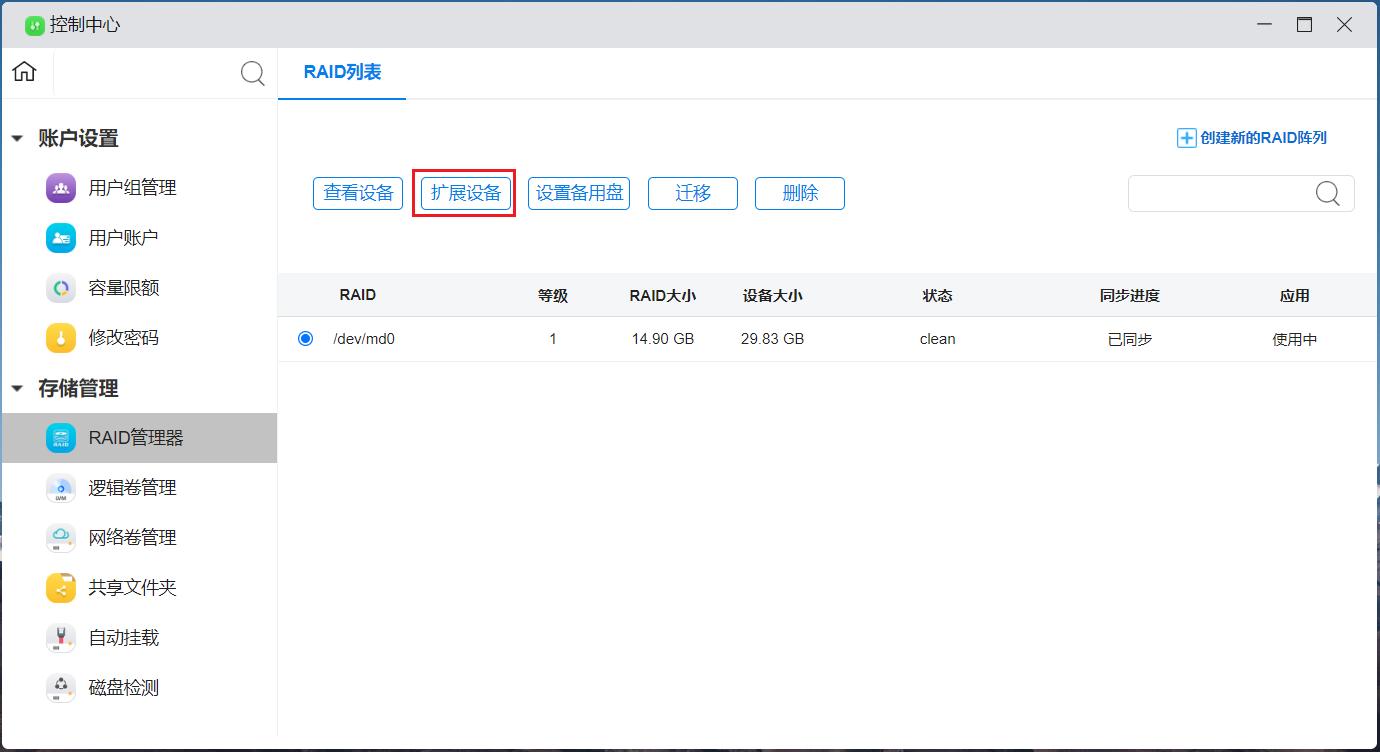

1.点击“扩展设备”

_images/扩展设备_1.jpg

2.选择设备,然后点击“确定”

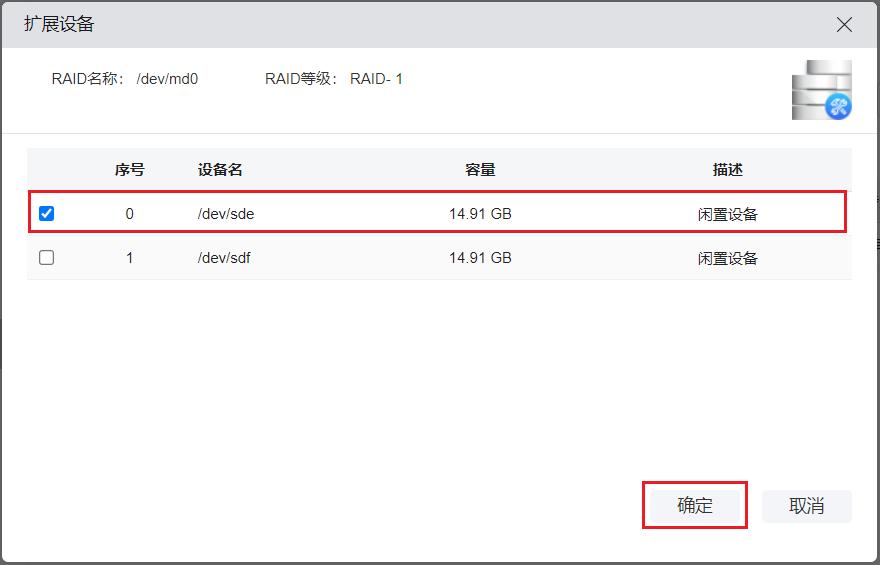

_images/扩展设备_2.jpg

5.1.4 设置备用盘

当 RAID 中的一个磁盘出现故障时,将自动添加一个备用磁盘到RAID 并重新启动同步。可以有效防止RAID下线,导致多块硬盘损坏后数据丢失

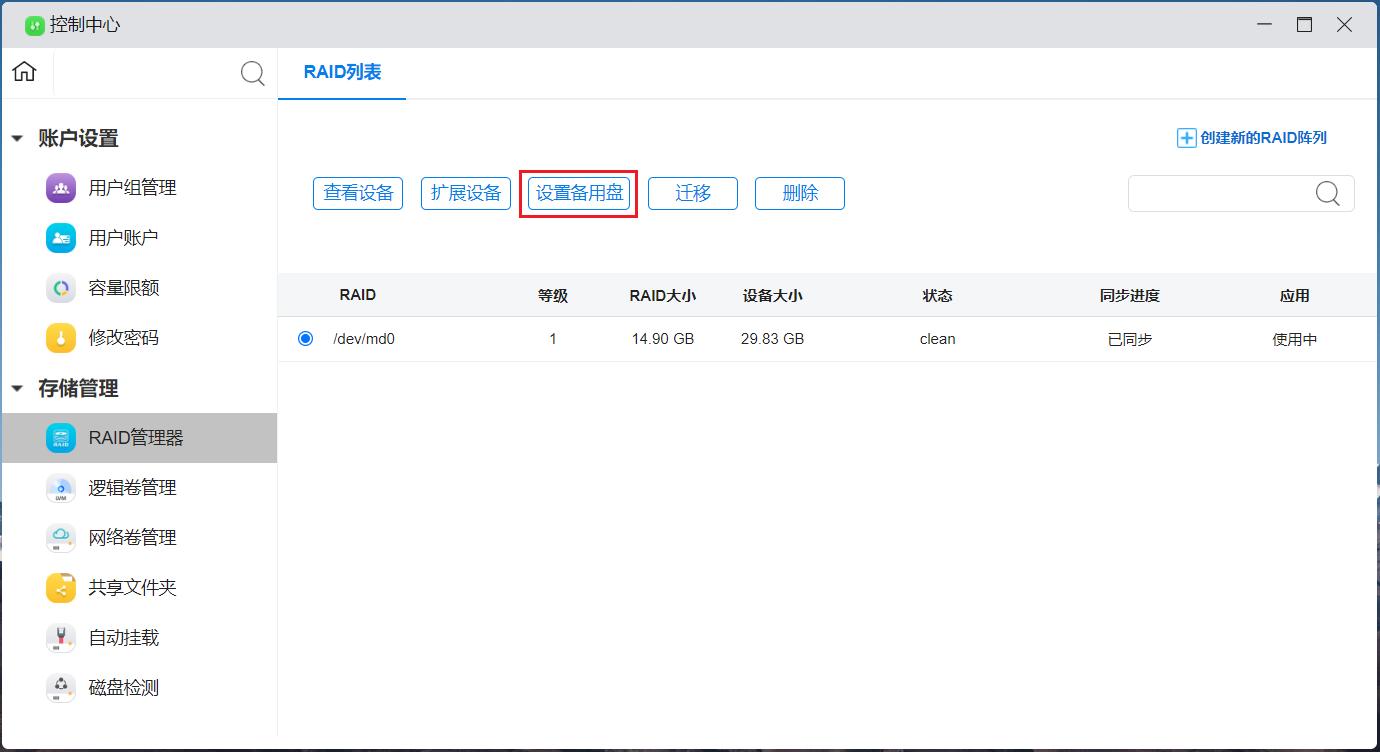

  1. 点击“设置备用盘”

_images/24.jpg

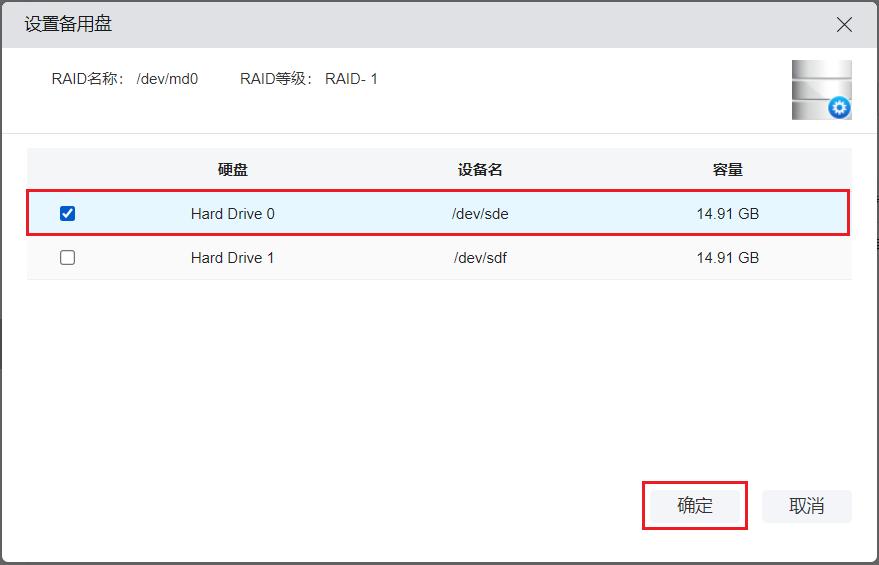

  1. 选中设备后,点击“确定”

_images/25.jpg

5.1.5 RAID迁移

RAID迁移指的是在原先已经同步完成的RAID上,迁移到另外一个型号的RAID级别,目前支持的类型有R0-R5(R6),R5-R50(R6),R6-R5,R0-R50,R60-R50,在迁移的页面会显示出来能迁移的RAID类型,您可以自主选择迁移

注意

从一个 RAID 级别迁移到另一个 RAID 级别时,请确保机器在迁移过程中正常运行。确保迁移后 RAID 有足够的空间。断电时数据可能会丢失。请在迁移前备份您的数据

  1. 选中RAID设备,点击“迁移”

_images/RAID迁移_1.jpg

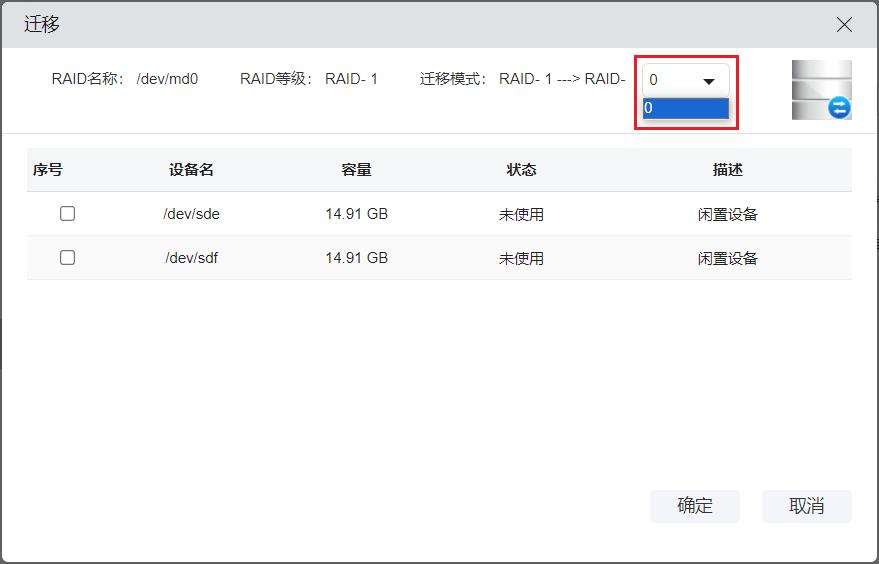

  1. 选择您要迁移的方案(图片演示从R1-R5)

_images/RAID迁移_2.jpg

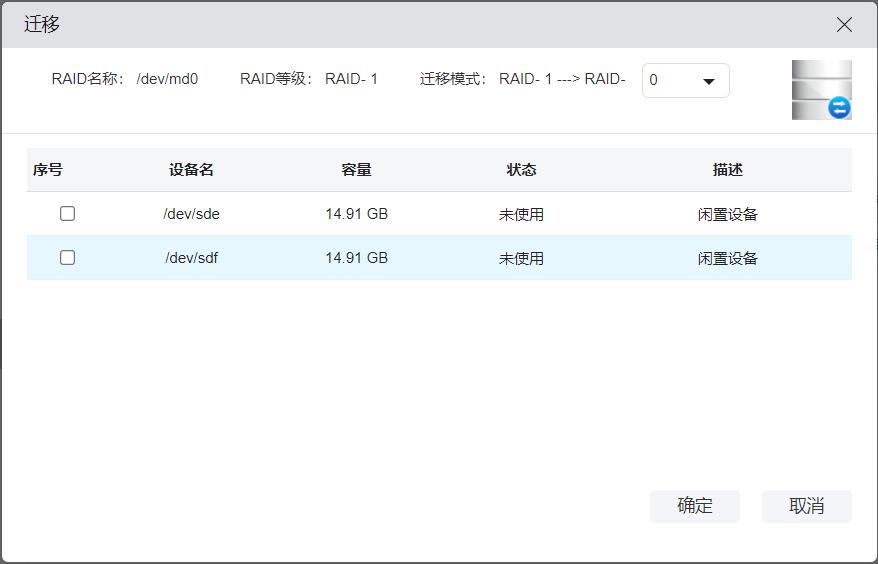

  1. 从RAID1到RAID5需要增加硬盘,这里先选中迁移方案,然后再选中磁盘,选择完成之后,点击“确定”

_images/RAID迁移_3.jpg

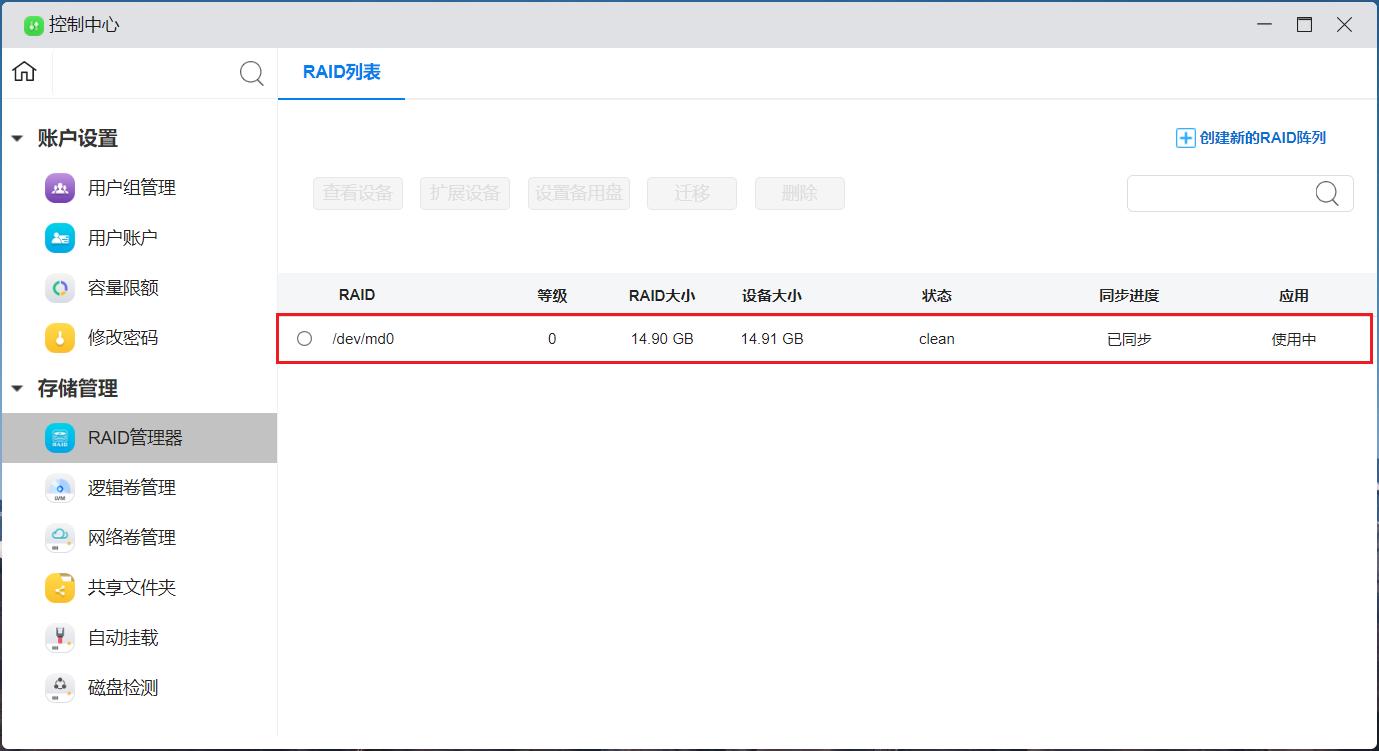

  1. 迁移完成之后,会自动返回到RAID 管理界面,可以在界面看到RAID 类型已经变成了RAID5了

_images/RAID迁移_4.jpg

5.1.6 删除RAID

注意

删除 RAID 会导致 RAID 上的所有数据丢失。请在删除RAID之前备份您的数据

  1. 选中RAID设备,点击“删除”

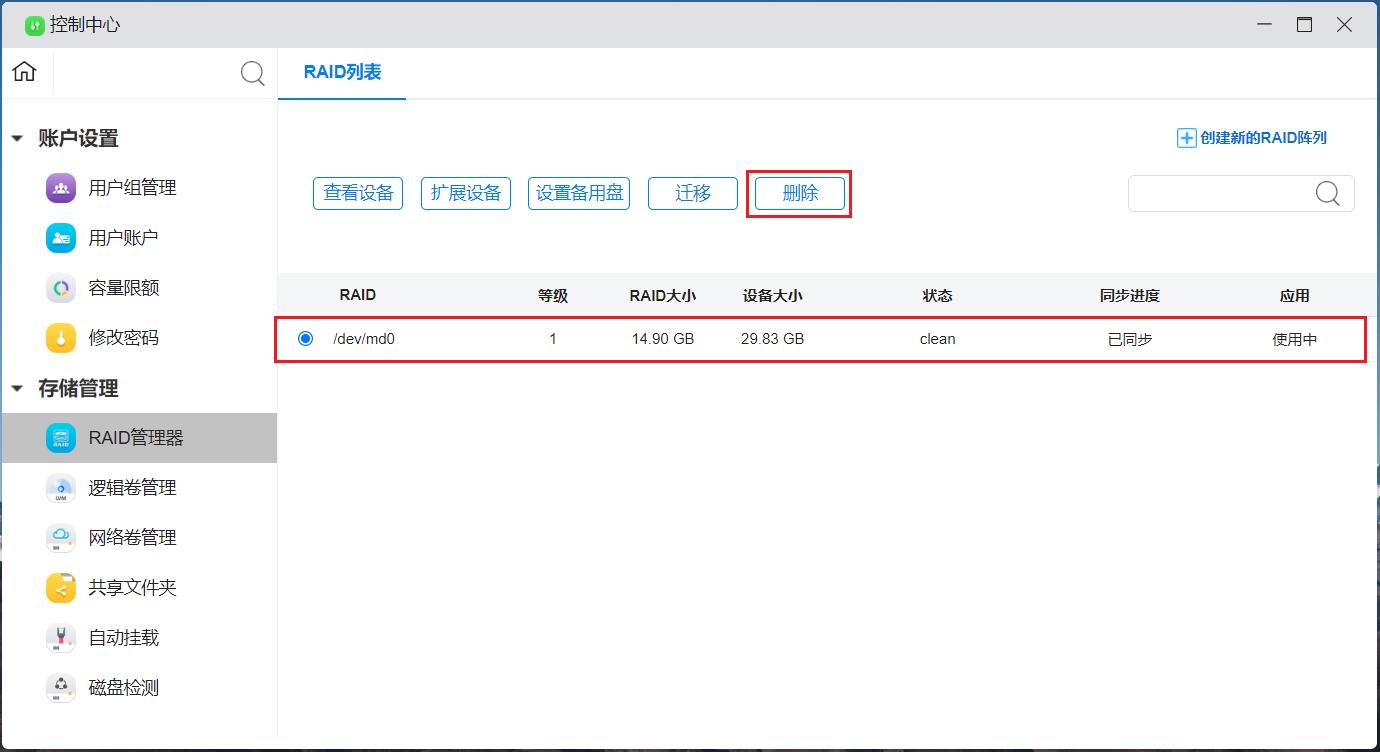

_images/28.jpg

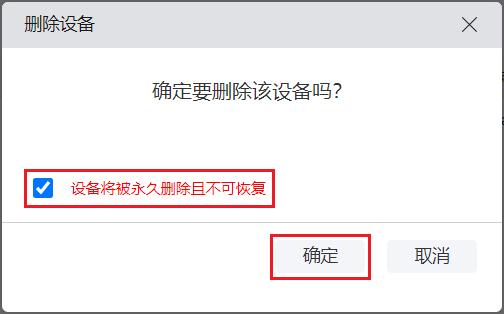

  1. 确认删除,点击“确定”

_images/29.jpg

5.1.7 搜索RAID设备

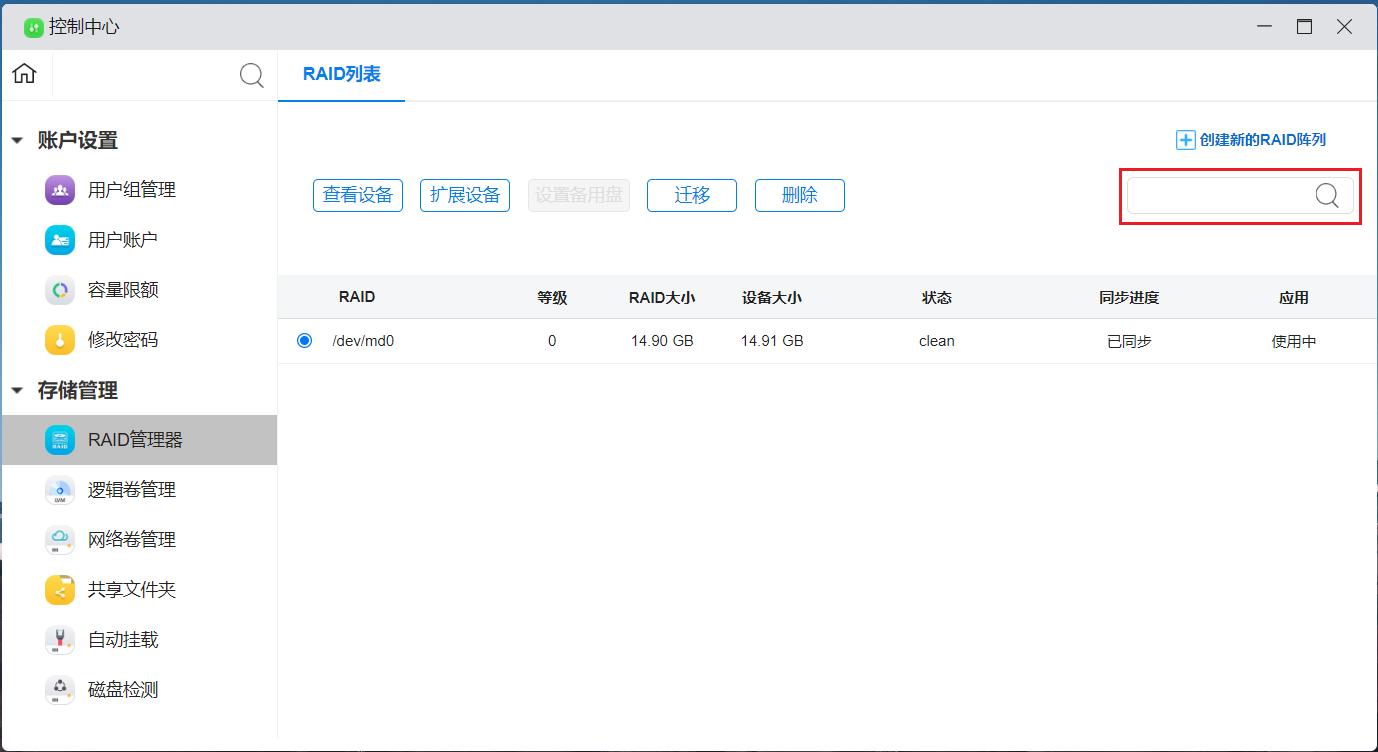

输入要查找的设备名称,点击搜索即可

_images/30.jpg

5.1.8 RAID坏盘替换步骤

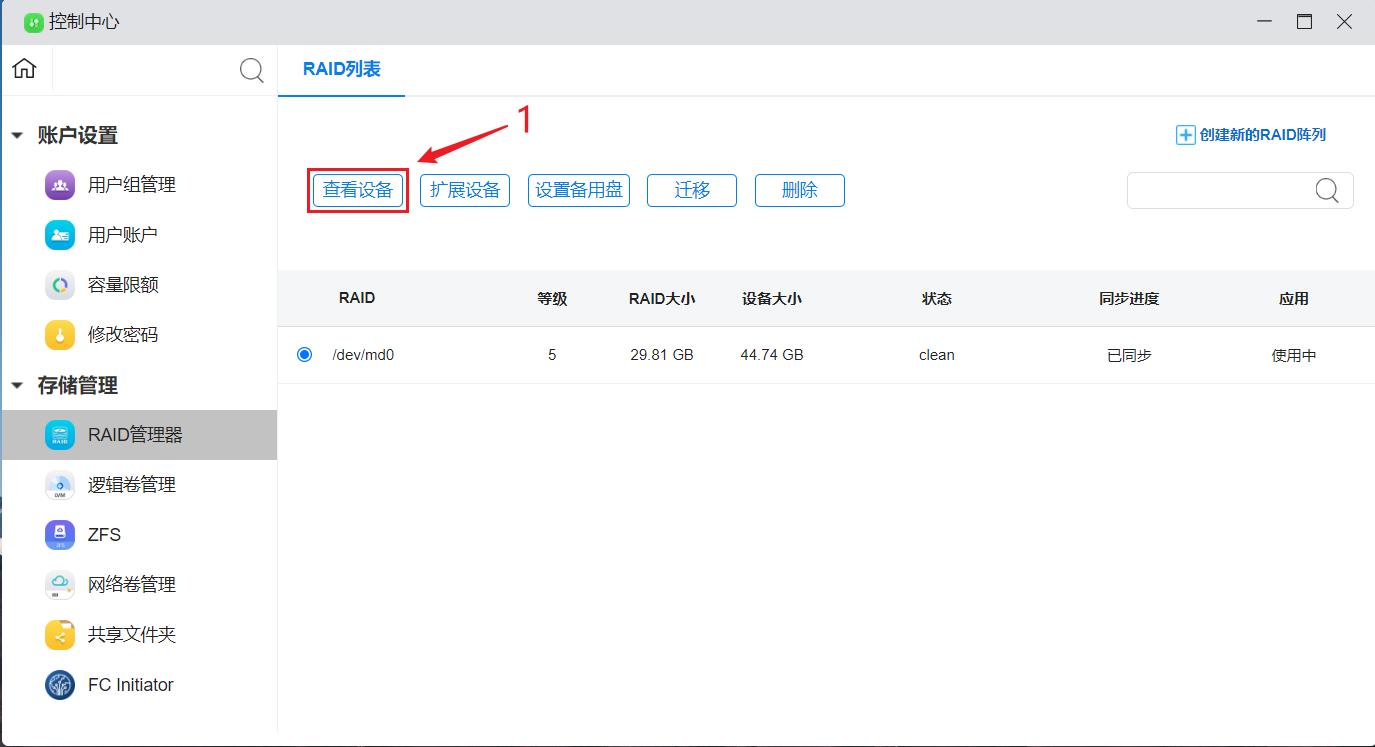

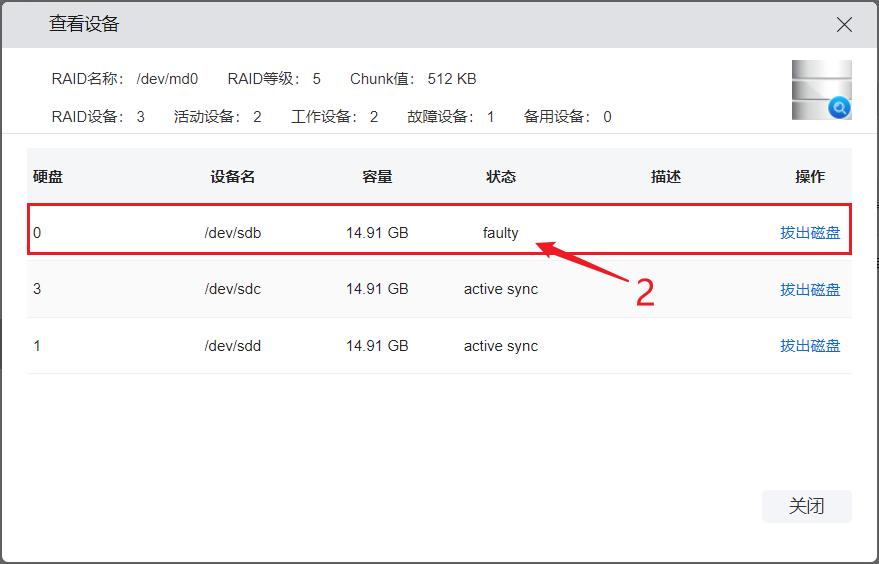

  1. 在RAID 管理界面,点击“查看设备”,可以看到设备里有一个显示为错误的。

_images/坏盘1.jpg _images/坏盘2.jpg

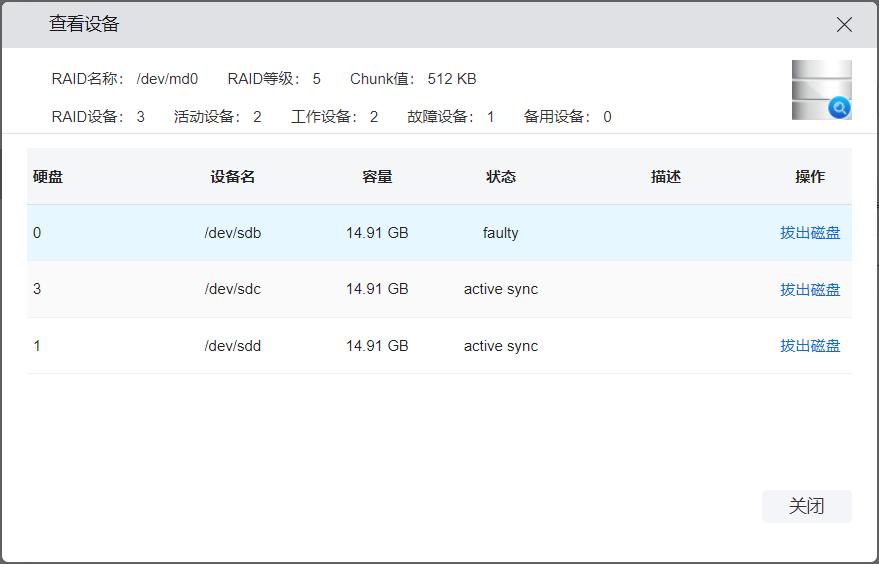

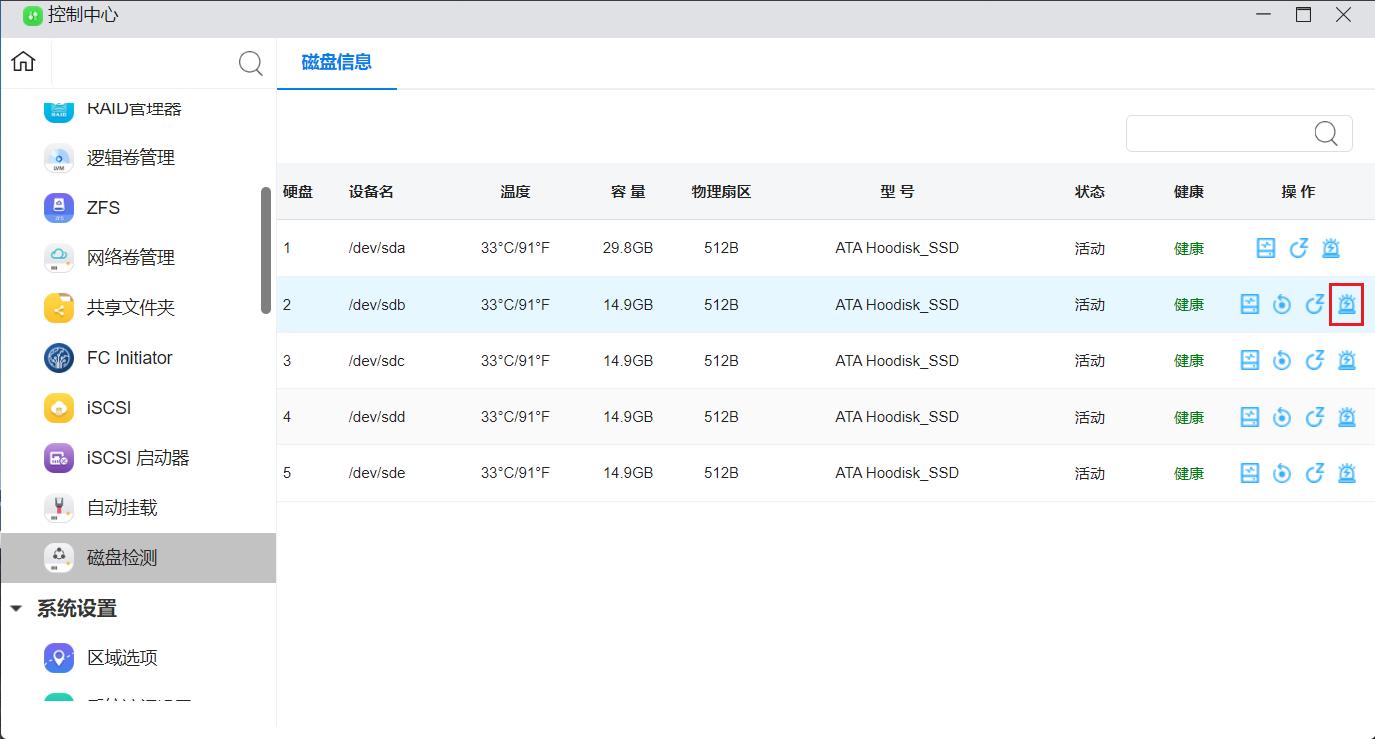

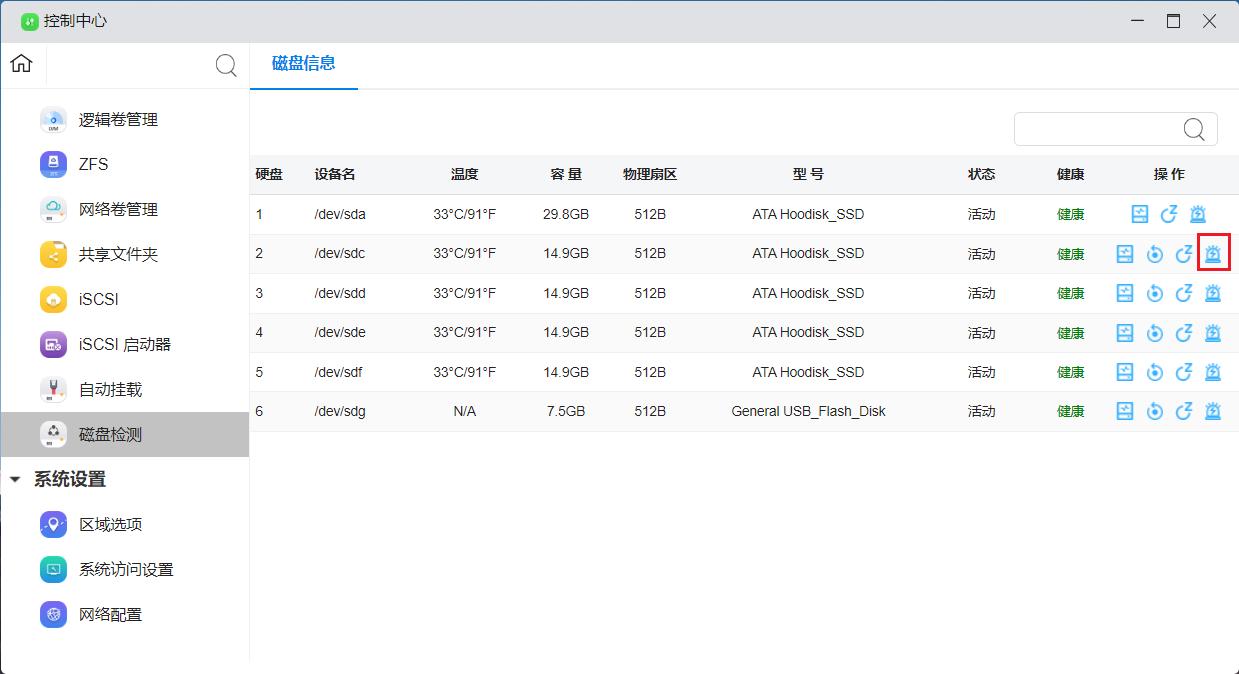

  1. 在磁盘检测,通过磁盘闪烁的功能,确认坏的磁盘是哪一块,然后把坏的磁盘拔出来,拔出坏的磁盘后,返回RAID管理,点击“查看设备”,显示活动设备只有3块

_images/坏盘3.jpg _images/坏盘4.jpg

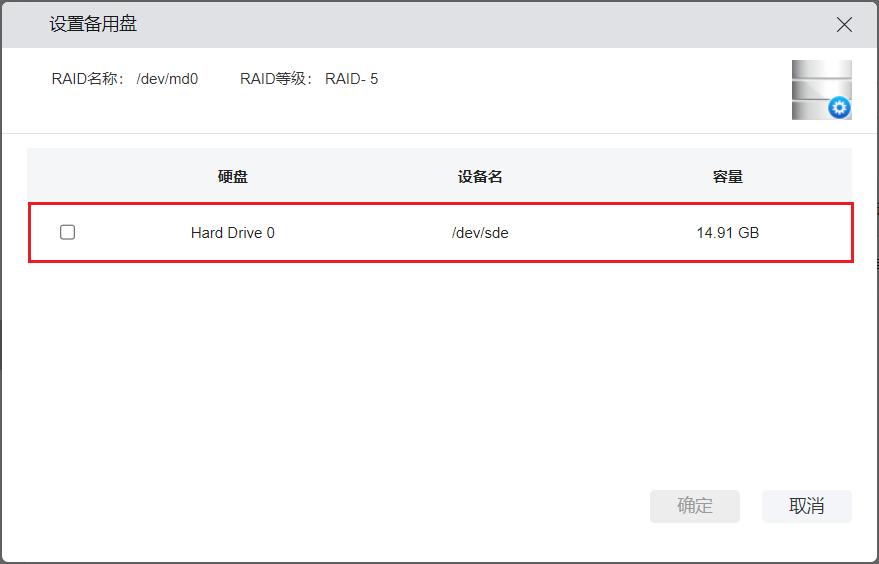

  1. 把新的硬盘接入到设备里,在RAID管理器界面,点击“设置备用盘”,可以看到我们刚才接入的那块硬盘,选中硬盘后,点击“确定”,新加入的硬盘就设置成热备盘了,当RAID设备缺少硬盘的时候,热备盘会自动加入到RAID设备,并开始重新同步

_images/坏盘5.jpg _images/坏盘6.jpg

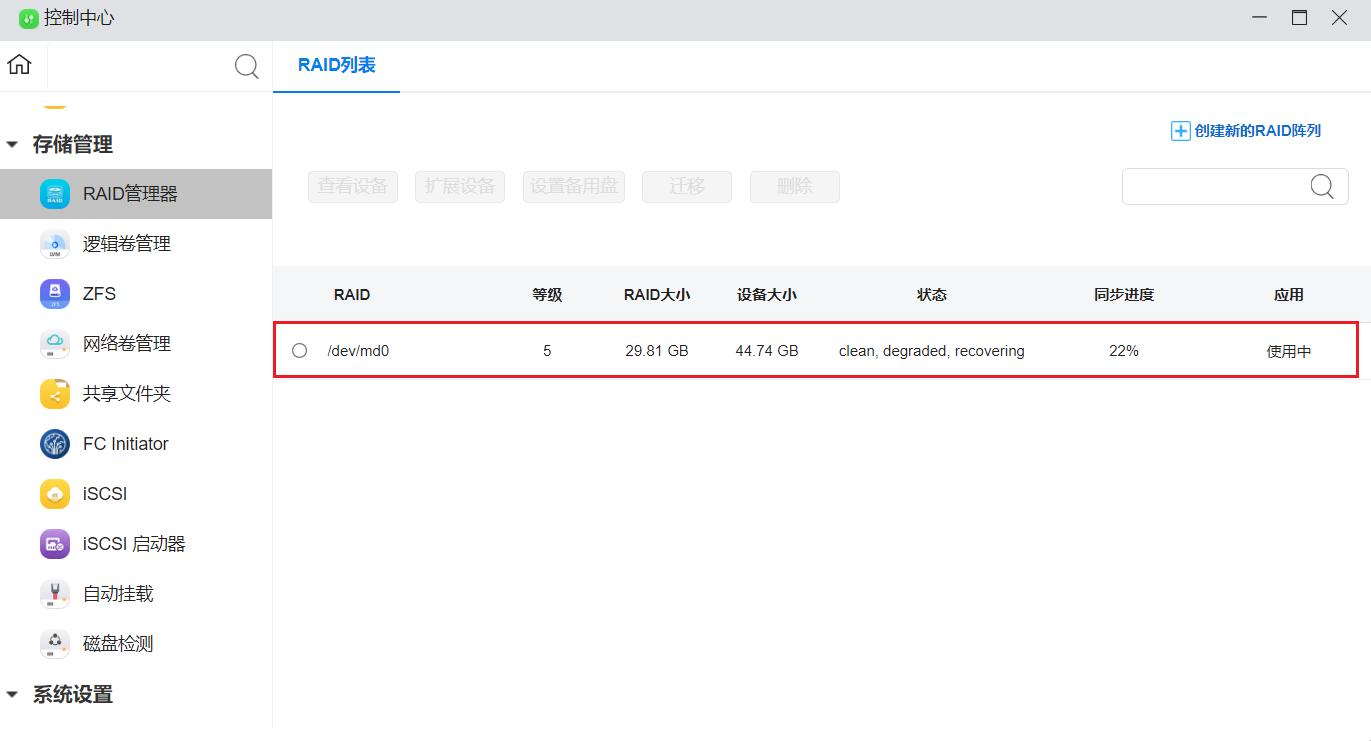

  1. 在RAID管理器页面,可以看到RAID正在重新同步,等待同步完成

_images/坏盘7.jpg

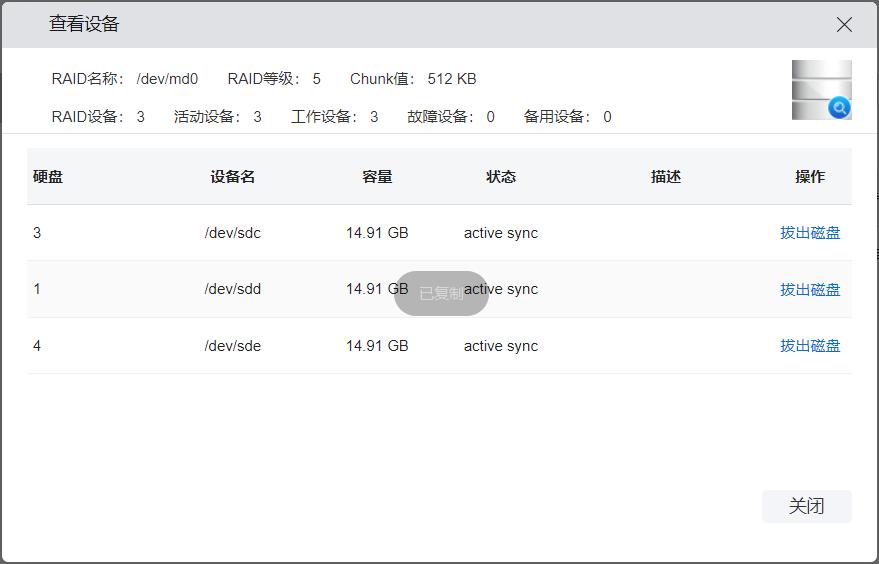

  1. 点击“查看设备”,可以看到RAID下的活动设备已经变成4块,RAID 设备坏盘已经替换成功。

_images/坏盘8.jpg

注意

a. 在RAID同步进行中,请勿拔掉硬盘且保持设备处于开机状态

b. RAID迁移扩容等操作时,请勿拔掉硬盘且保持设备处于开机状态

c. 在RAID同步过程中,不要进行其他操作

d. RAID中有磁盘损坏的时候,请及时更换硬盘,以免造成数据丢失

5.2 逻辑卷管理器

U-NAS 提供逻辑卷管理工具来对存储设备进行管理。逻辑卷管理彻底解决了硬盘等块存储设备在创建分区后不易修改分区大小的缺陷,采用分层管理的机制,在物理硬盘和文件系统之间增加了一个抽象的逻辑层,可扩展性强,使得用户可以方便的对存储空间进行动态调整和管理。在 U-NAS 中使用逻辑卷管理包括以下步骤:

● 步骤一:如果要在卷组中使用 RAID,请创建 RAID 阵列

● 步骤二:创建逻辑卷组

● 步骤三:创建逻辑卷

进入 “控制中心 > 存储管理 > 逻辑卷管理”

5.2.1 创建卷组

警告

创建卷组将格式化所有磁盘。在创建卷组之前,请先备份硬盘上的数据,然后再在卷组中使用它们

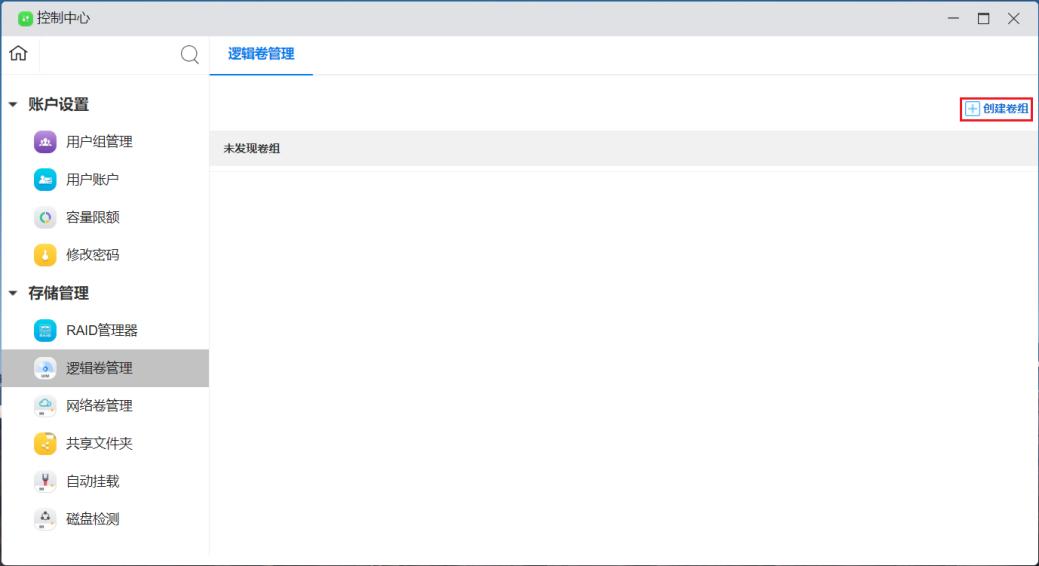

  1. 点击 “创建卷组”

_images/31.jpg

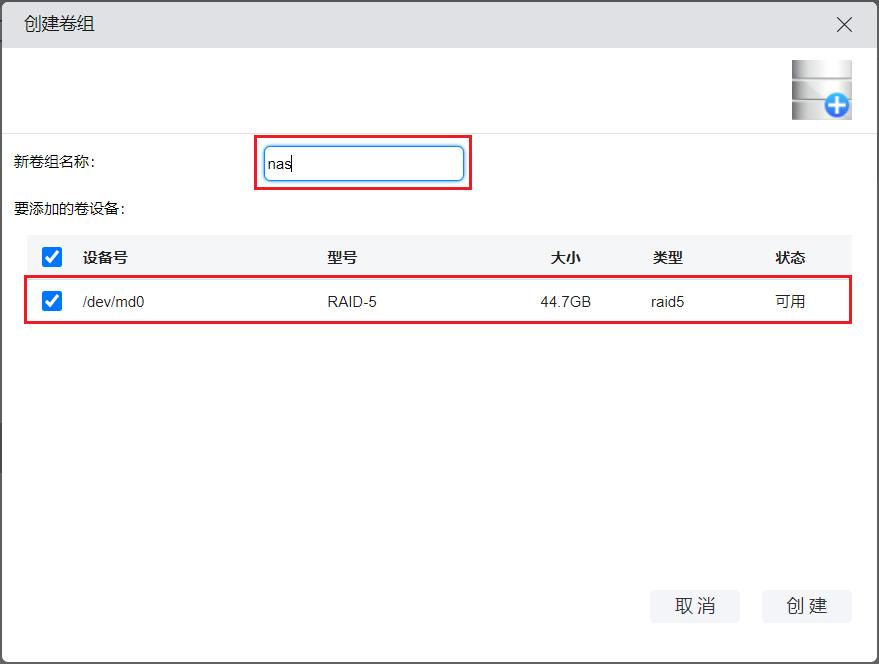

  1. 选择要添加的卷设备,给卷组命名

_images/32.jpg

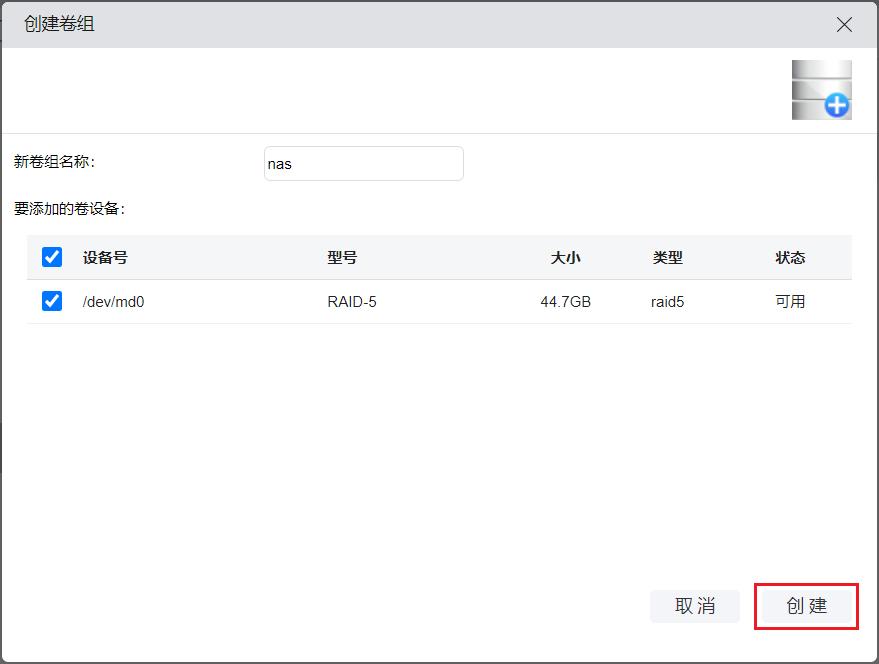

  1. 给卷组命名,点击 “创建”

_images/33.jpg

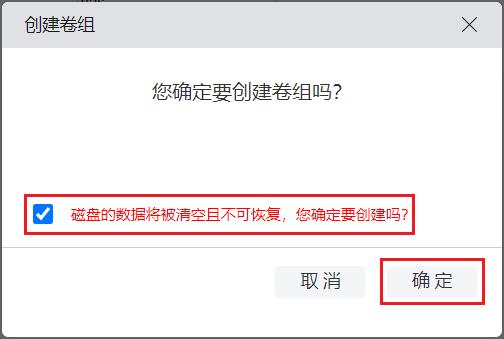

  1. 选中确认后点击 “确定”

_images/创建逻辑卷组_4.jpg

5.2.2 创建逻辑卷

创建卷组后,您可以在卷组上创建任意数量的逻辑卷

  1. 选中卷组,点击 “创建卷”

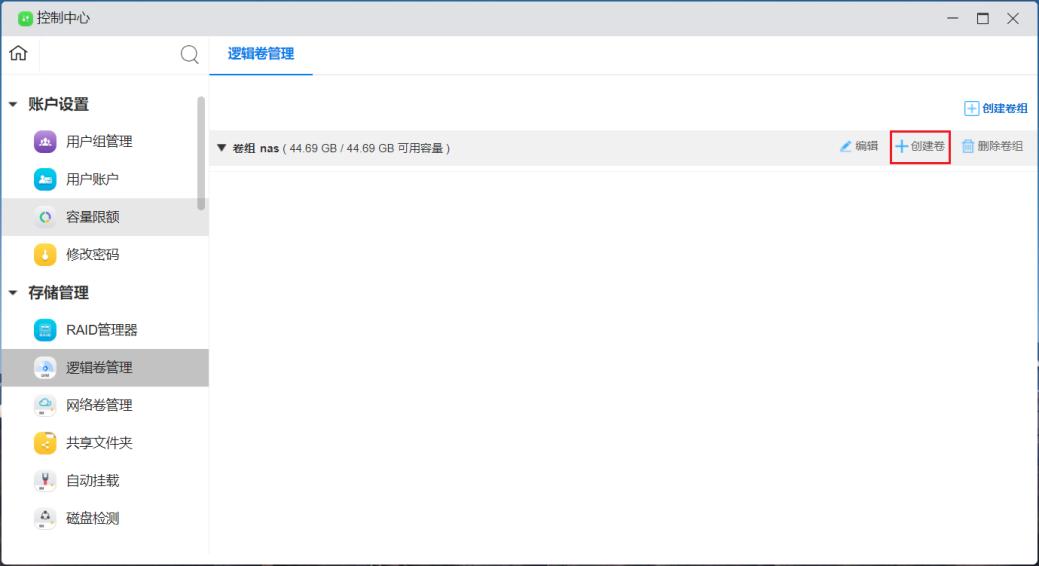

_images/创建逻辑卷_1.jpg

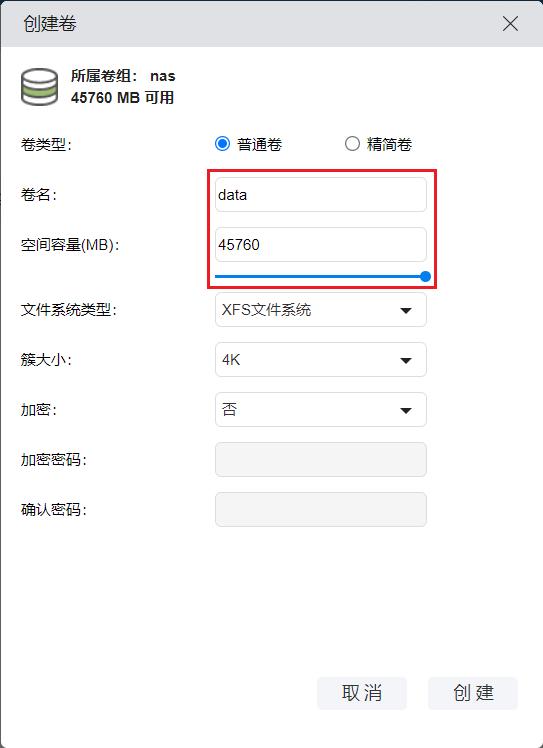

  1. 给卷命名,设置卷容量

_images/创建逻辑卷_2.jpg
  1. 设置文件系统类型

逻辑卷文件系统支持:XFS,BTRFS,EXT3,EXT4

Lun设备是给iSCSI 使用的块设备,如果后续要使用iSCSI target ,这里需在创建逻辑卷的时候设置为lun设备。

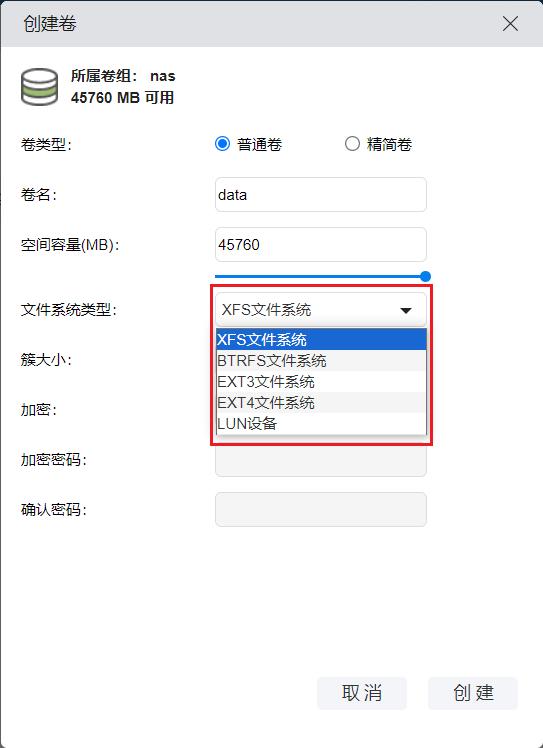

_images/创建逻辑卷_3.jpg
  1. 设置簇大小

簇是系统在硬盘上读写文件时的单位,是一个数据块,不同的文件系统会有不同的默认簇大小,这里推荐使用默认的簇大小。

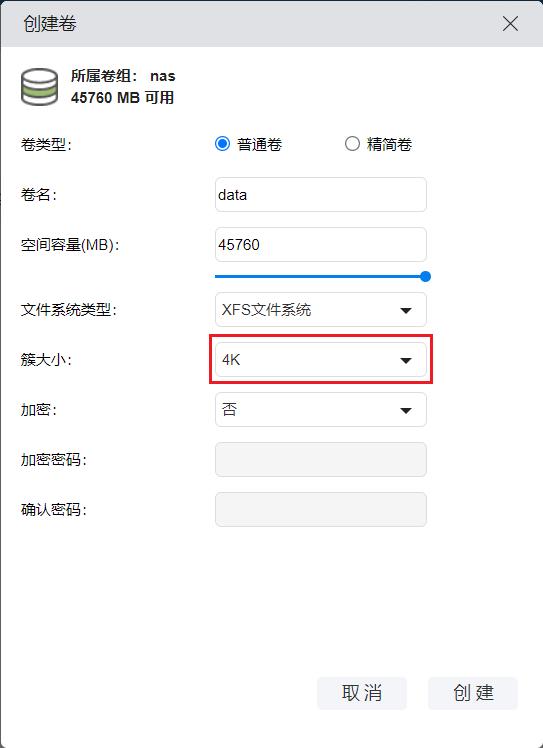

_images/创建逻辑卷_4.jpg

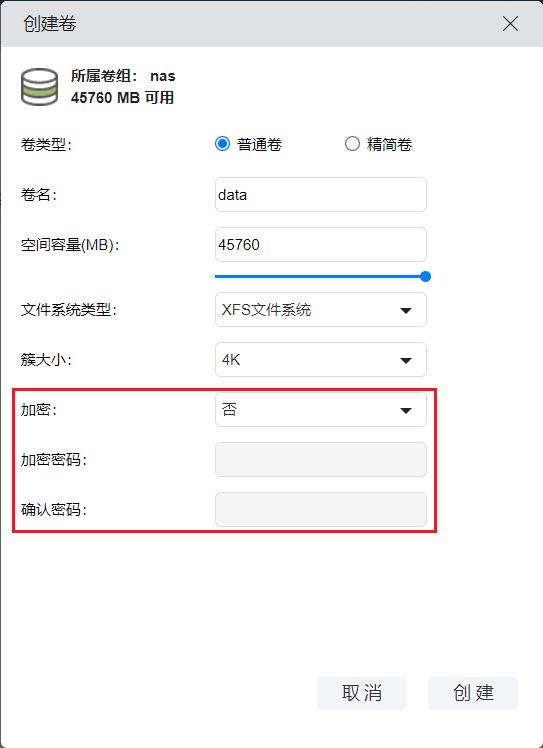

  1. 设置卷是否加密(如果要加密的话,这里选择加密,并且设置好密码)

注意

如果设置加密卷的话,需要记住密码,如果忘记密码,您将无法恢复卷上的数据

_images/创建逻辑卷_5.jpg

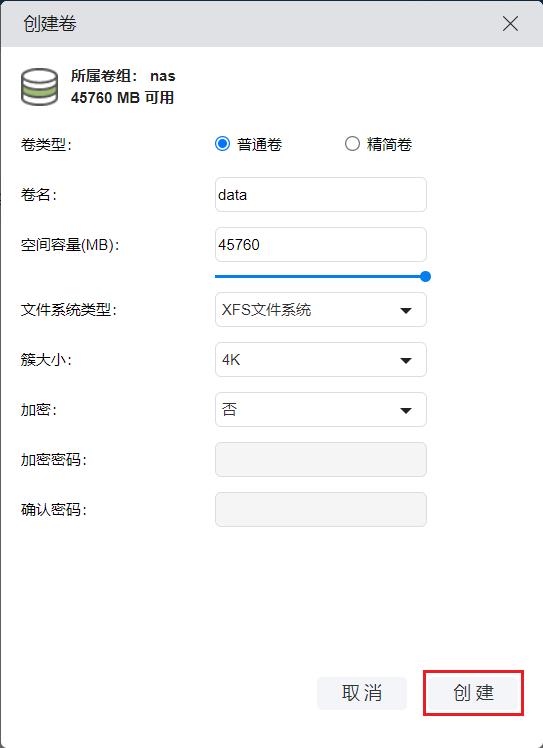

  1. 设置完成后,点击 “创建”

_images/创建逻辑卷_6.jpg

5.2.3 查看逻辑卷

1.选中卷设备,点击“属性”

_images/查看逻辑卷_1.jpg

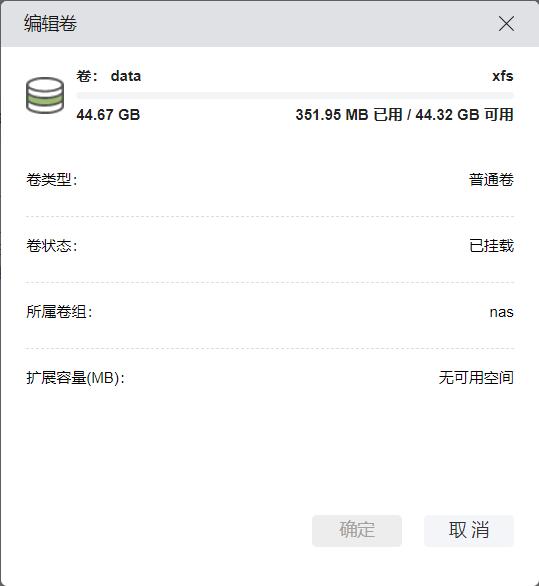

2.可查看到卷的详细信息

_images/查看逻辑卷_2.jpg

5.2.4 SSD 缓存

SSD 缓存可通过将经常访问的数据存储在SSD 缓存上来提高随机访问的性能。SSD 缓存可以挂载在存储空间或 LUN 上。

按照下述步骤给逻辑卷添加SSD

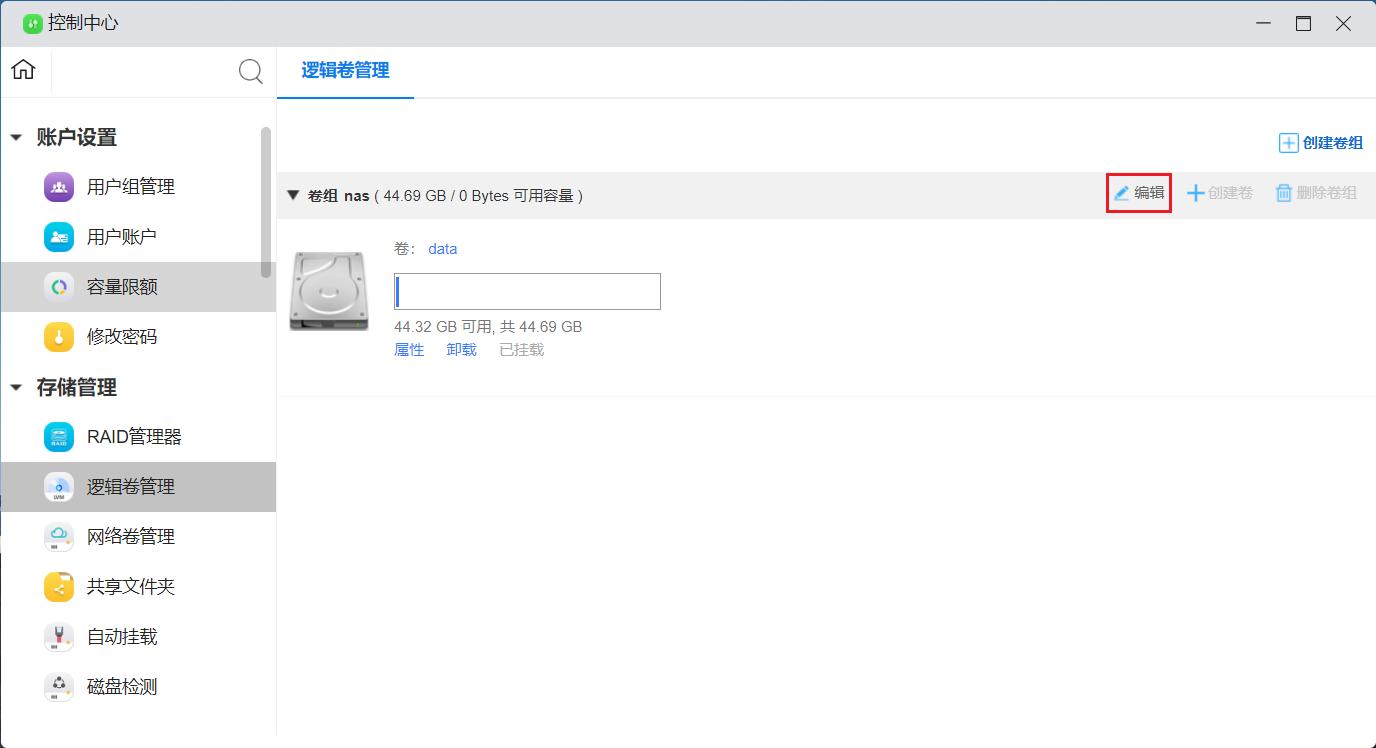

1.选中要添加SSD作为缓存的卷组,点击 “编辑”

_images/ssd缓存_1.jpg

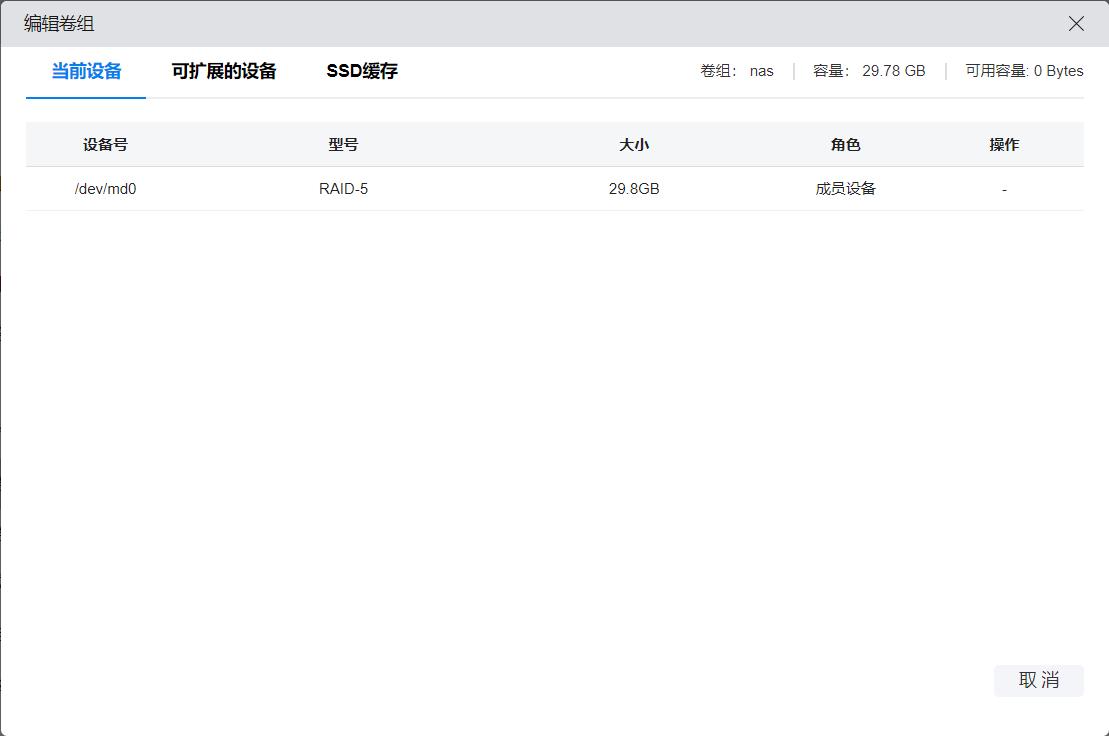

2.进入编辑卷组页面

_images/ssd缓存_2.jpg

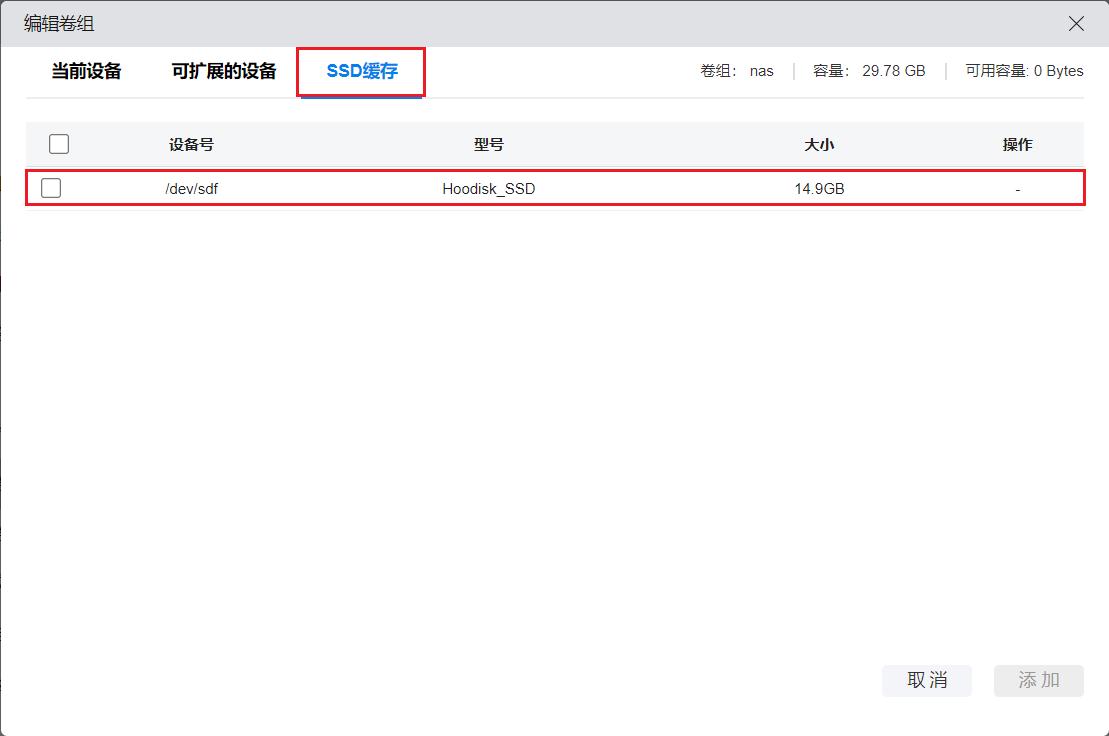

3.进入到SSD 缓存,选中要添加的SSD

_images/ssd缓存_3.jpg

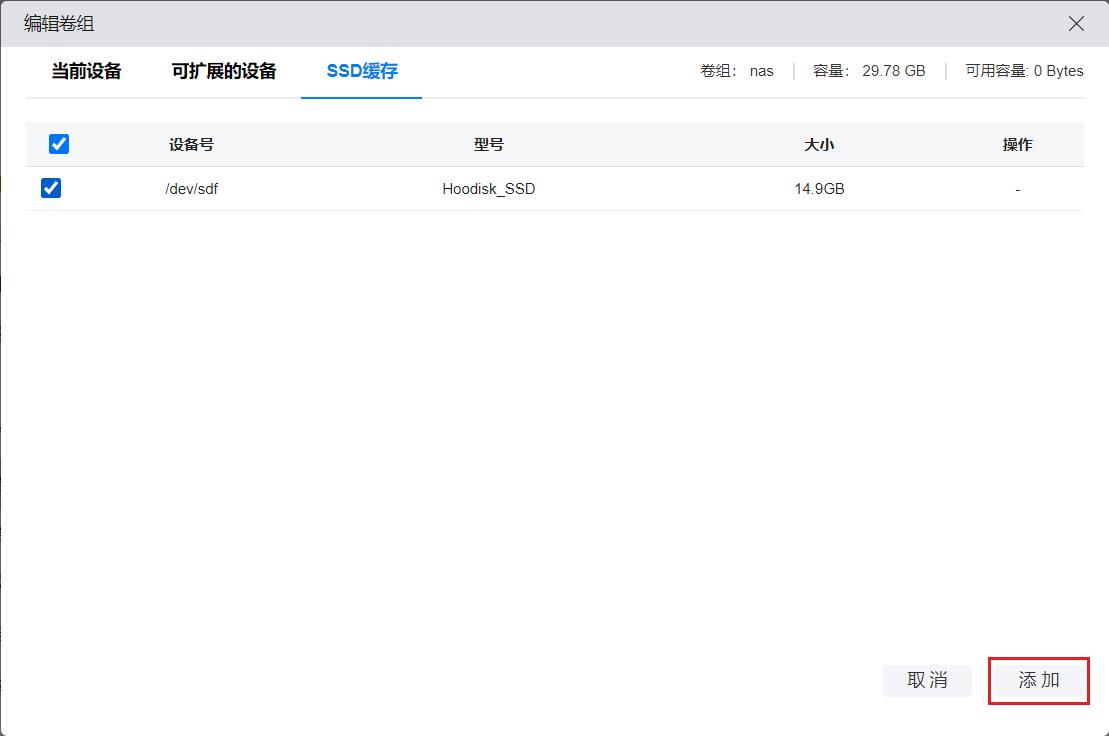

4.点击“添加”

_images/ssd缓存_4.jpg

5.进入到要添加缓存的卷下面,点击 “属性”

_images/ssd缓存_5.jpg

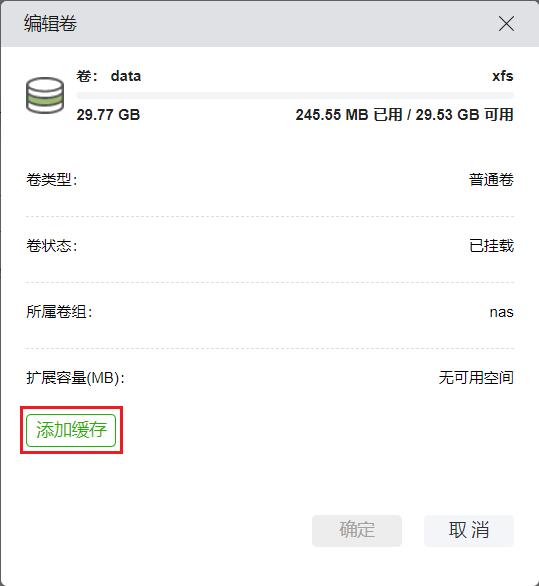

6.进入到编辑卷的页面,点击“添加缓存”

_images/ssd缓存_6.jpg

7.设置缓存模式,缓存容量后,点击“确定”

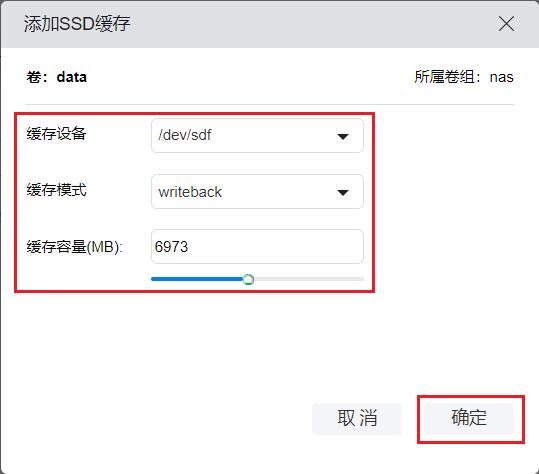

_images/ssd缓存_7.jpg

5.2.5 查看缓存信息

1.选中已经添加缓存的卷,点击 “属性”

_images/查看缓存信息_1.jpg

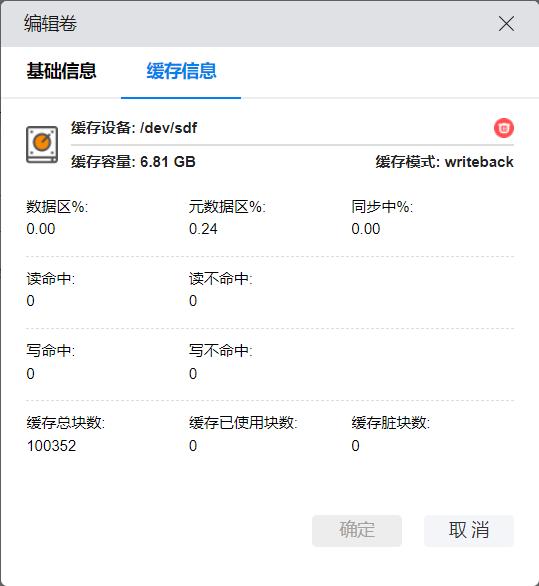

2.进入到缓存信息模块,可以看到相关的信息

_images/查看缓存信息_2.jpg

5.2.6 删除SSD缓存

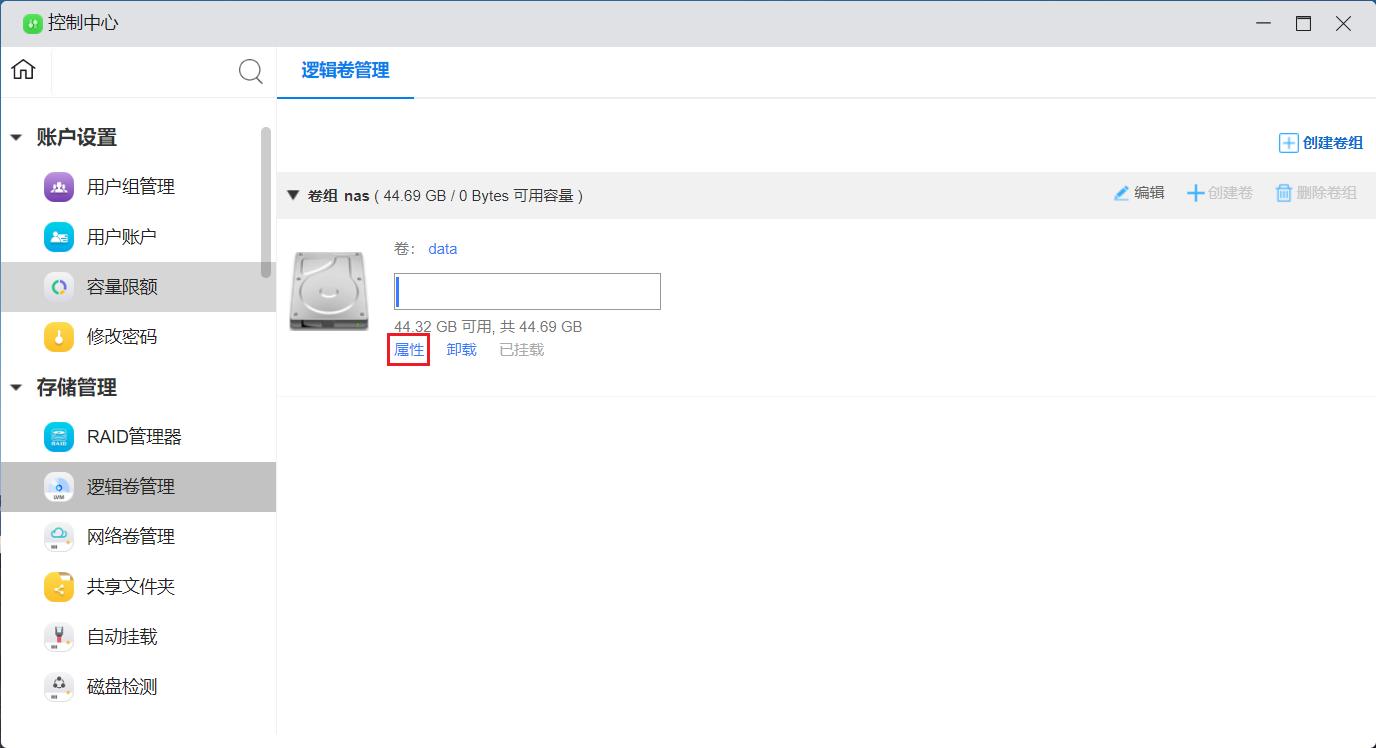

1.进入到已经添加了SSD缓存的逻辑卷下,点击 “属性”

_images/删除ssd缓存_1.jpg

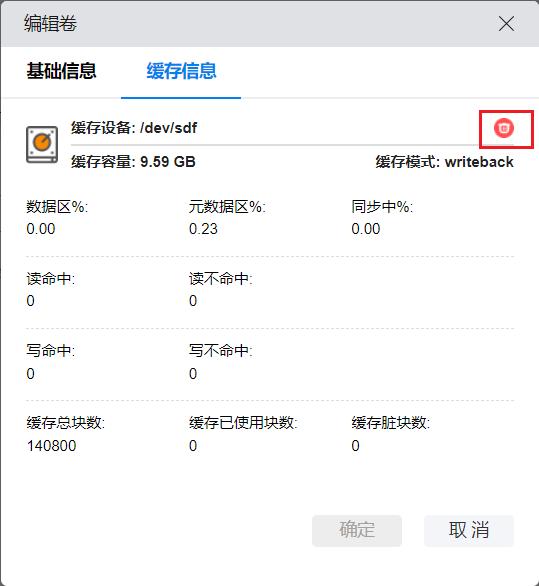

2.点击“删除缓存”

_images/删除ssd缓存_2.jpg

5.2.7 移除SSD

提示

要从卷组中移除 SSD,您需要先删除已分配给卷SSD缓存

1.进入到添加过SSD作为缓存的卷组下面,点击 “编辑”

_images/移除ssd_1.jpg

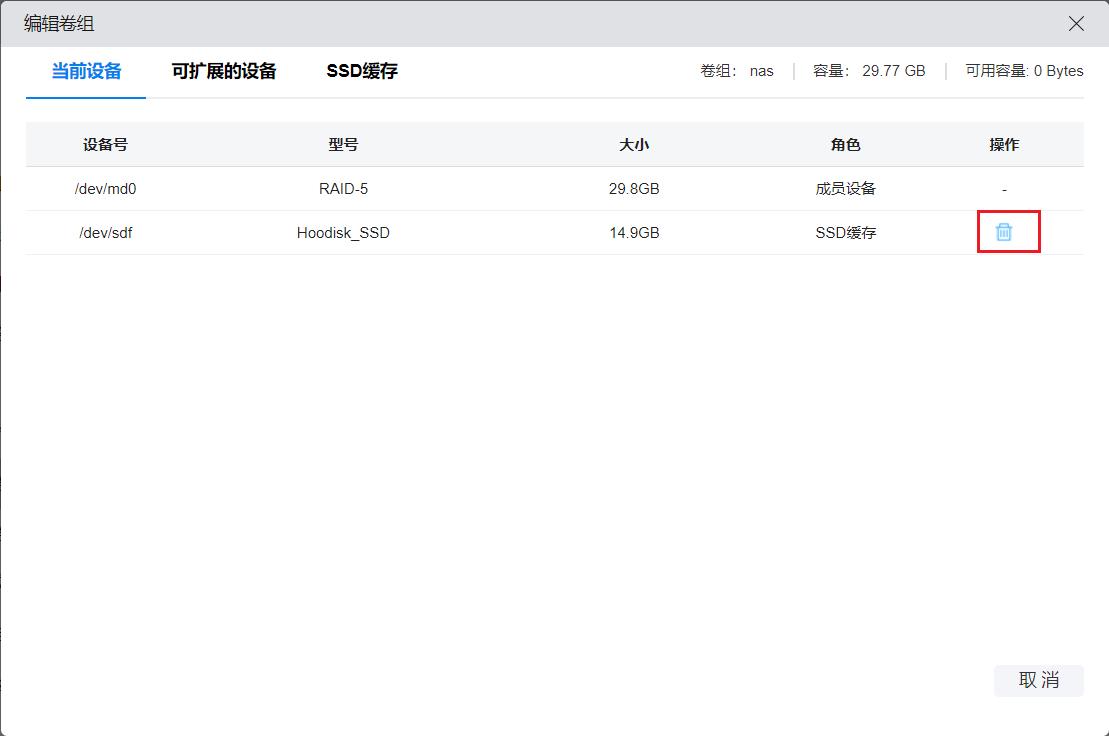

2.进入到SSD 缓存模块,点击 “删除” 图标,删除即可

_images/移除ssd_2.jpg

5.2.8 卷组,卷扩容

提示

卷扩容要求卷组有可用空间才能进行。如果没有可用空间,则必须先扩展卷组(通过添加新磁盘或 RAID 设备),然后才能扩展卷

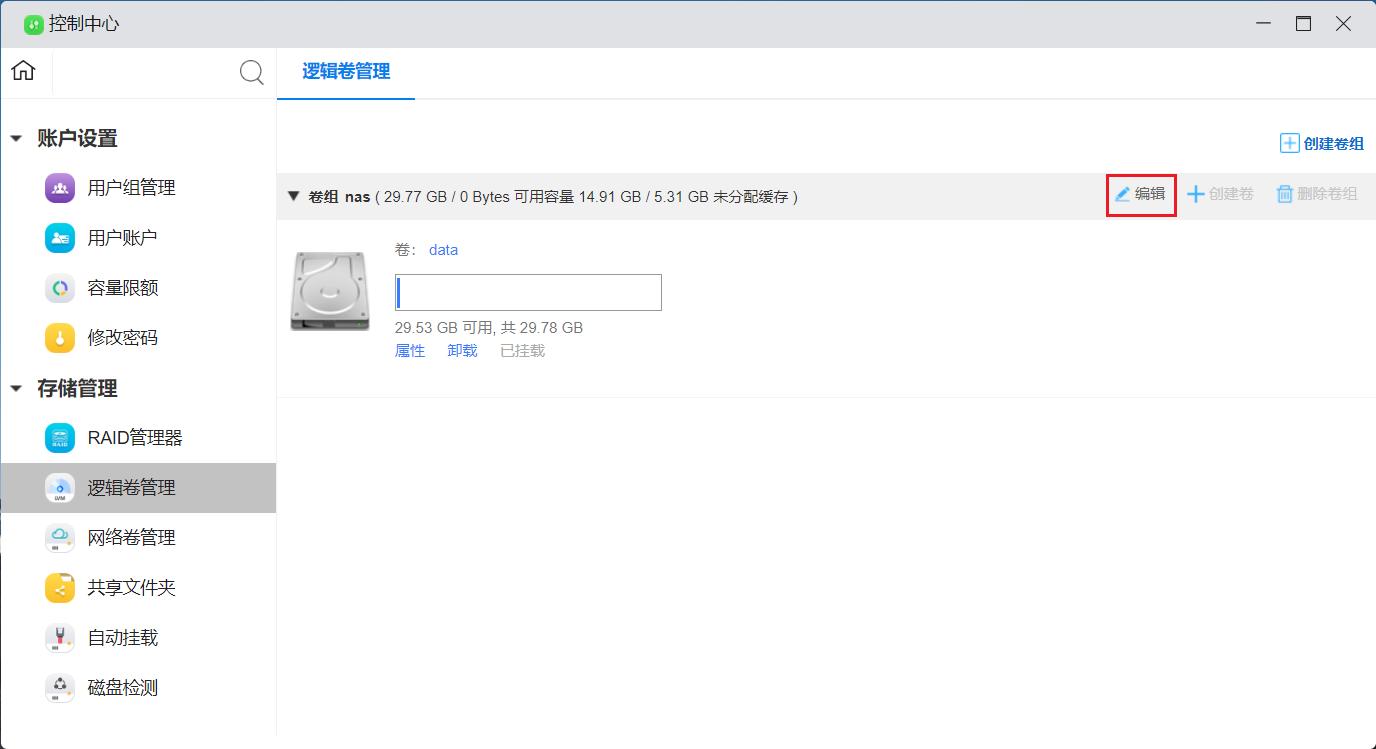

1.选中要扩容的卷组,点击 “编辑”

_images/卷组,卷扩容_1.jpg

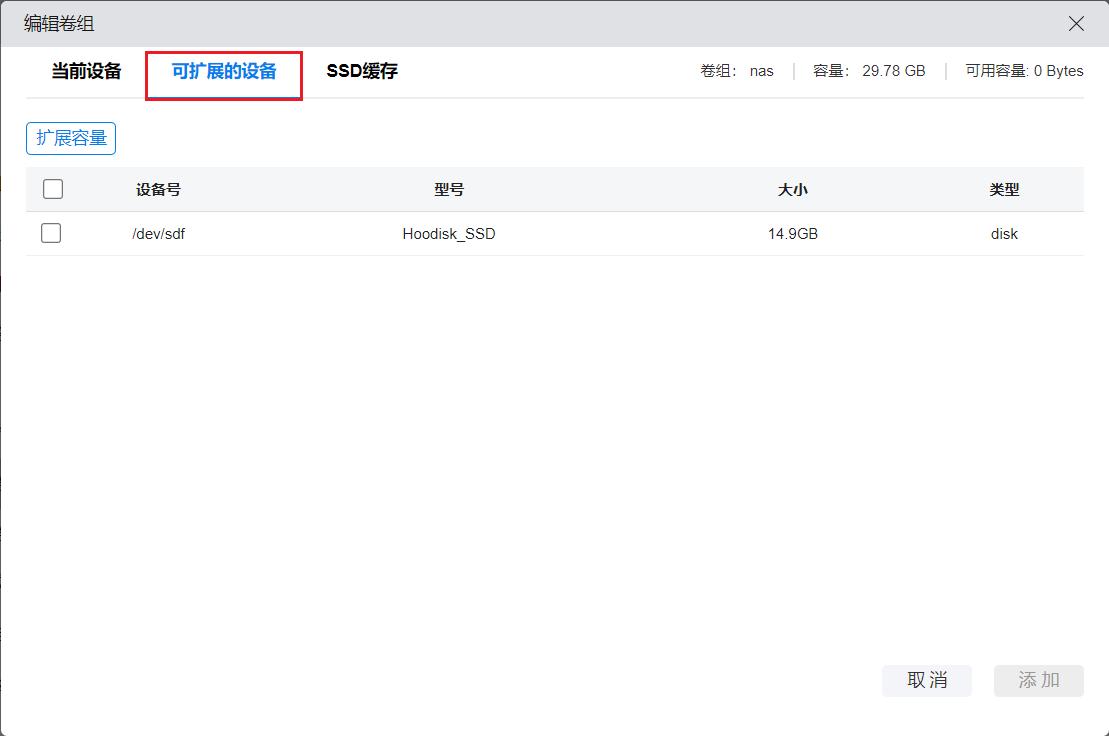

2.进入到扩展设备的页面,选中要扩展的设备,点击 “添加”

_images/卷组,卷扩容_2.jpg

3.找到卷组下面要扩展的卷,点击“属性”

注意

如果是加密卷的话,在进行扩容之前需要先把卷卸载,然后再扩容

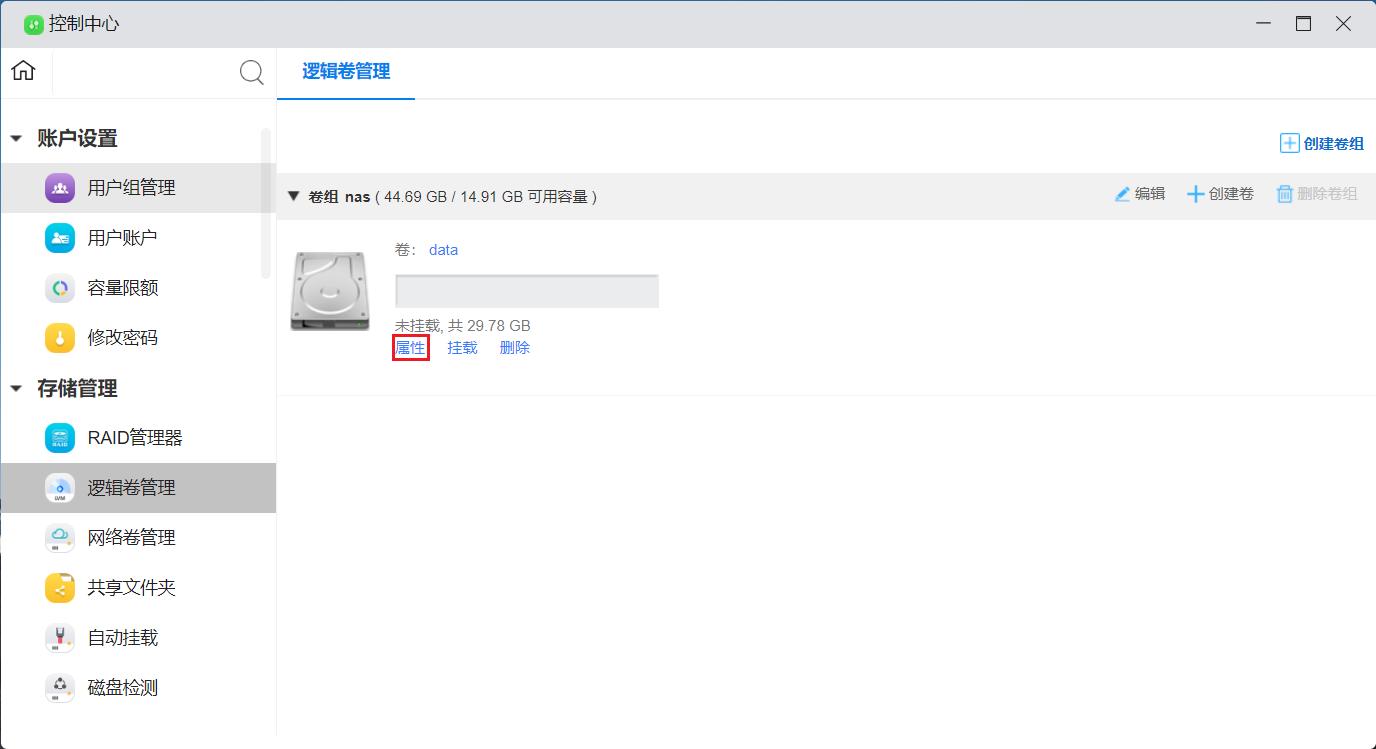

_images/卷组,卷扩容_3.jpg

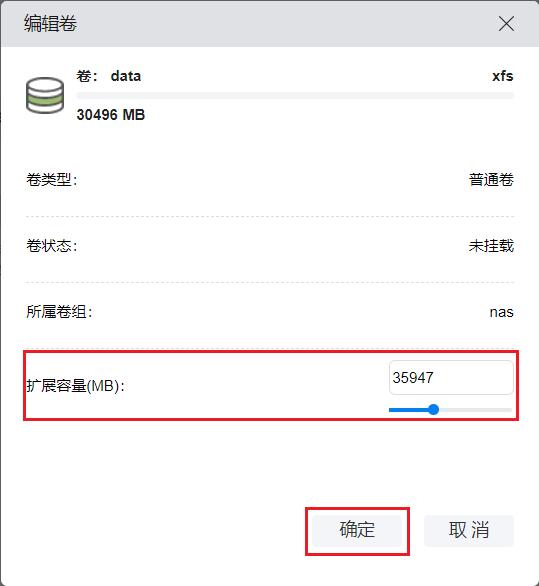

4.在编辑卷的页面,拉动卷容量的进度条,设置为您需要扩展到的容量,设置完成后,点击 “确定”

_images/卷组,卷扩容_4.jpg

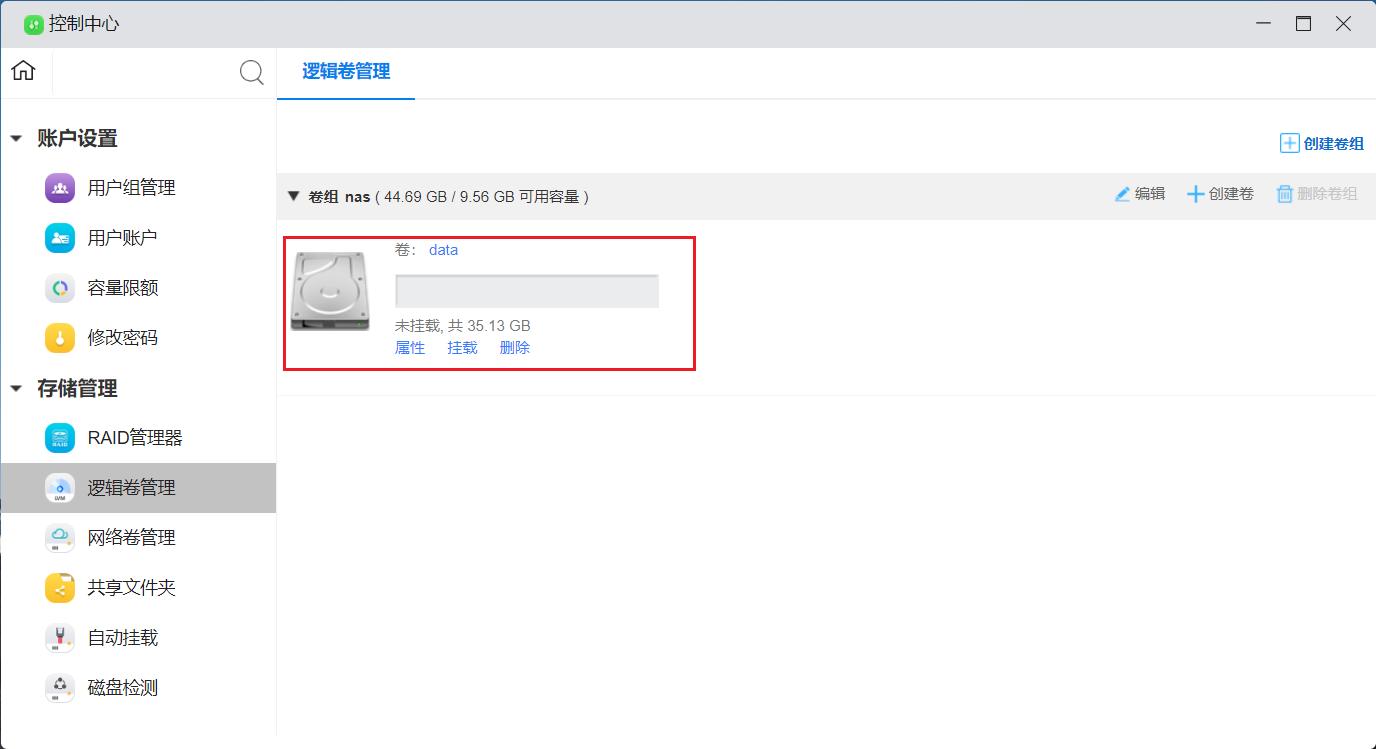

5.返回卷下面,可以查看用空间是否扩大了

_images/卷组,卷扩容_5.jpg

5.2.9 卸载删除逻辑卷

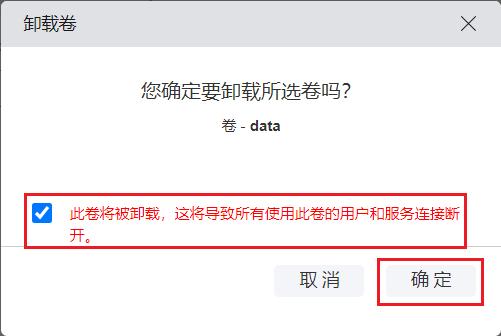

1.卸载卷

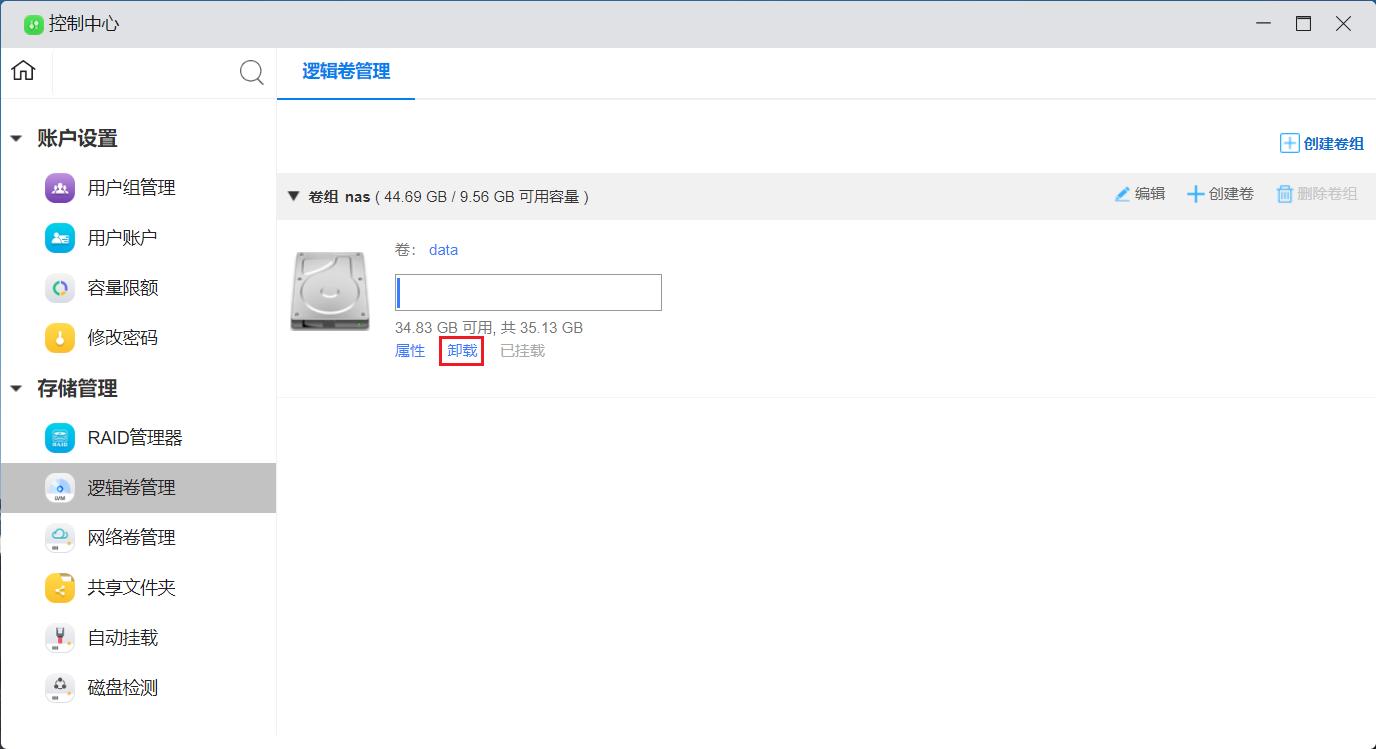

_images/卸载删除逻辑卷_1.jpg _images/卸载删除逻辑卷_1_1.jpg

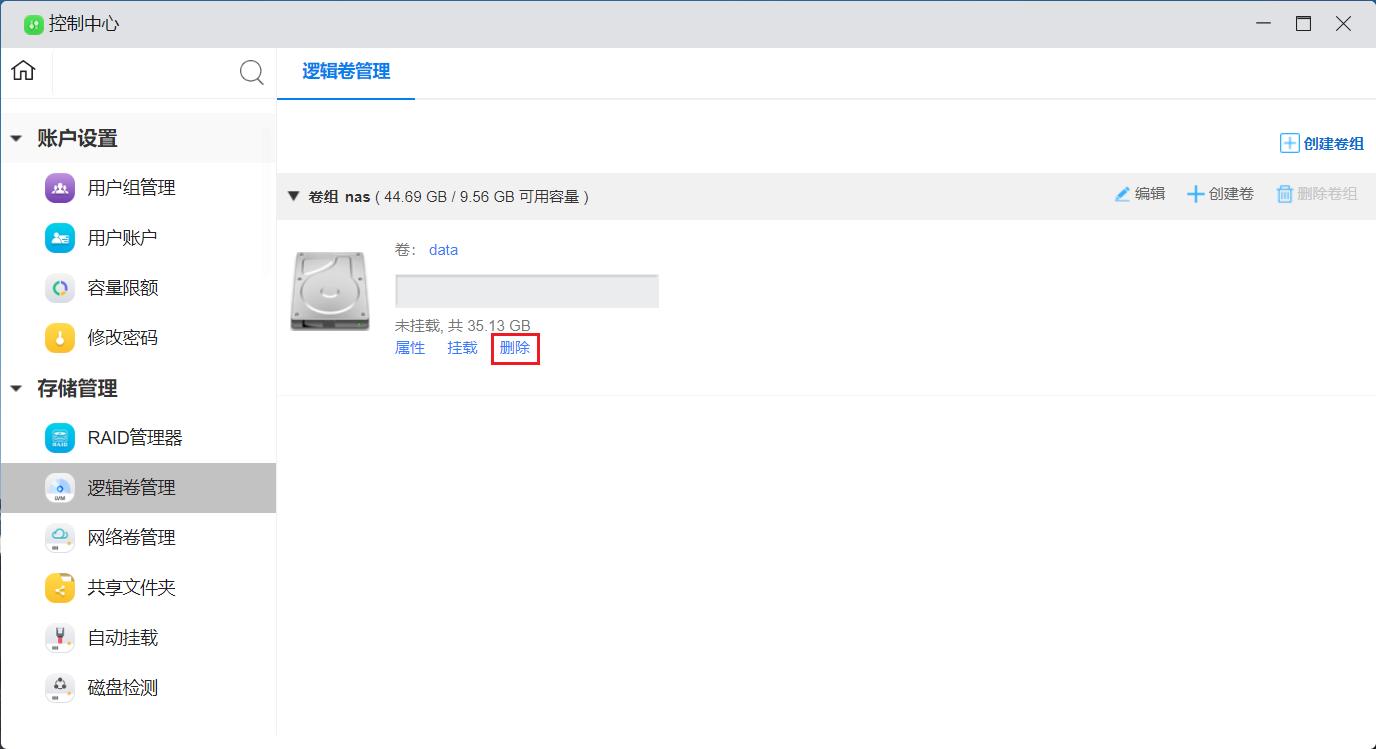

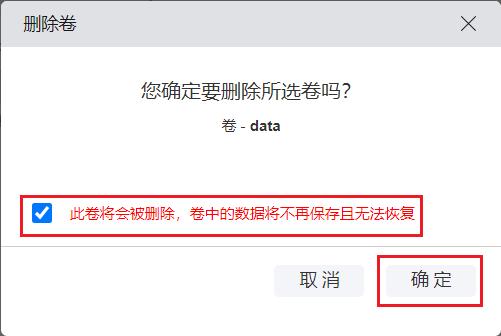

2.选中卷设备,点击“删除”

_images/卸载删除逻辑卷_2.jpg _images/卸载删除逻辑卷_2_2.jpg

5.2.10 删除逻辑卷组

提示

删除卷组前需将卷组下的所有卷设备都删除

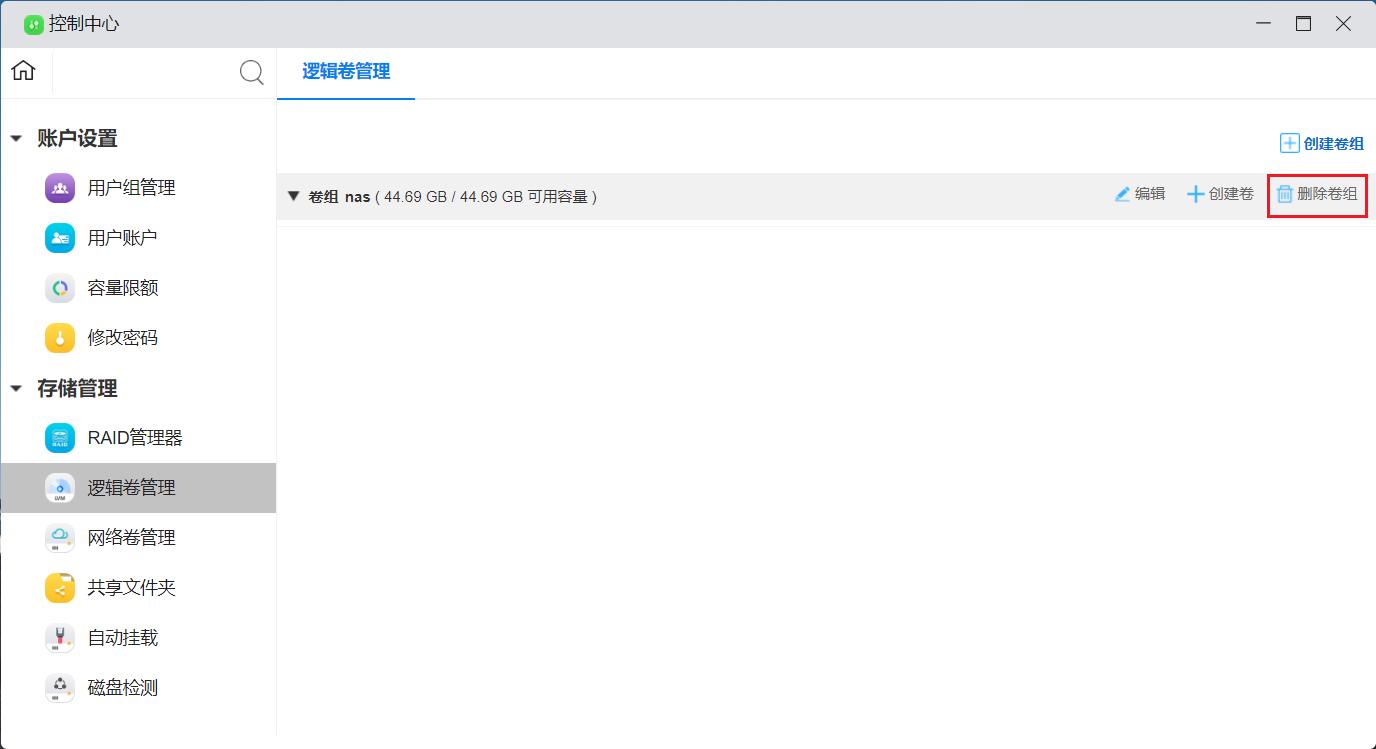

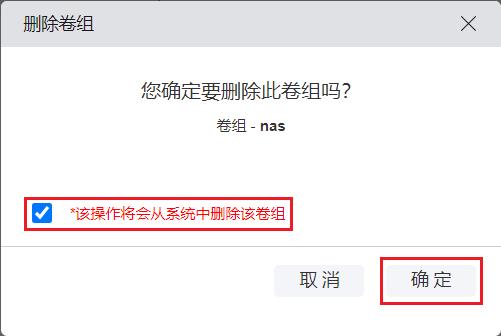

选中卷组,点击 “删除卷组”

_images/删除逻辑卷组_1.jpg _images/删除逻辑卷组_2.jpg

5.2.11 创建精简卷 暂时无此功能

5.3 ZFS使用

U-NAS 6 系统下集成了ZFS动态文件系统管理功能。

ZFS与以前的任何文件系统都有显著不同,ZFS不仅仅是文件系统,而且是将传统上独立的卷管理器和文件系统角色结合在一起,这些为ZFS提供了独特的优势。

ZFS 是一个先进的文件系统。因此,它有一些有趣的 特性 。比如:

● 存储池

● 写时拷贝

● 快照

● 数据完整性验证和自动修复

● RAID-Z

● 最大单个文件大小为 16 EB(1 EB = 1024 PB)

● 最大 256 千万亿(256*1015 )的 ZB(1 ZB = 1024 EB)的存储

5.3.1 创建存储池

ZFS存储池是由一个虚拟设备集合构成的。这里面一共有两种虚拟设备:物理虚拟设备(physical virtual devices,也称为叶虚拟设备,leaf vdevs),以及逻辑虚拟设备(logical virtual devices,也称为内部虚拟设备,interior vdevs)。物理设备是一个可写的块设备(比如一个磁盘),逻辑设备在概念上的一组物理设备。

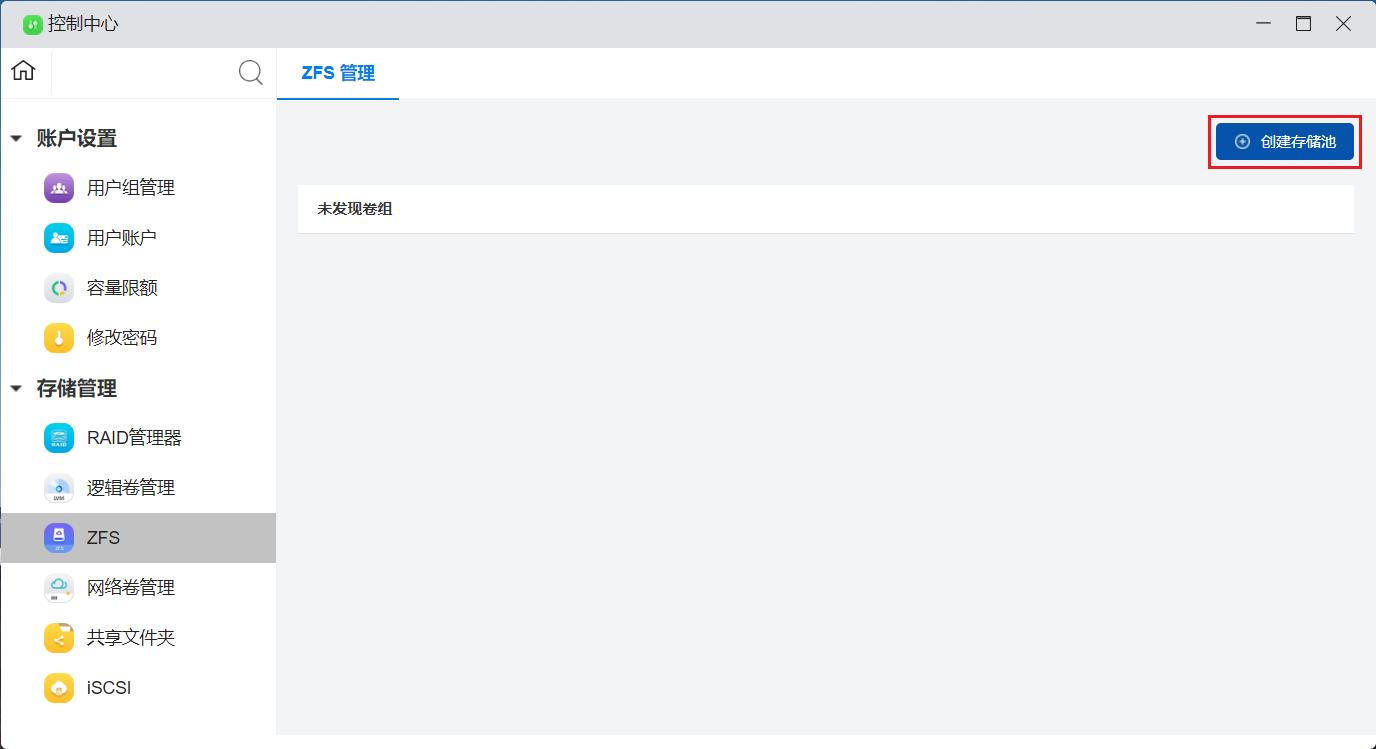

1.点击“创建存储池

_images/创建存储池.jpg

2.选择RAID 类型

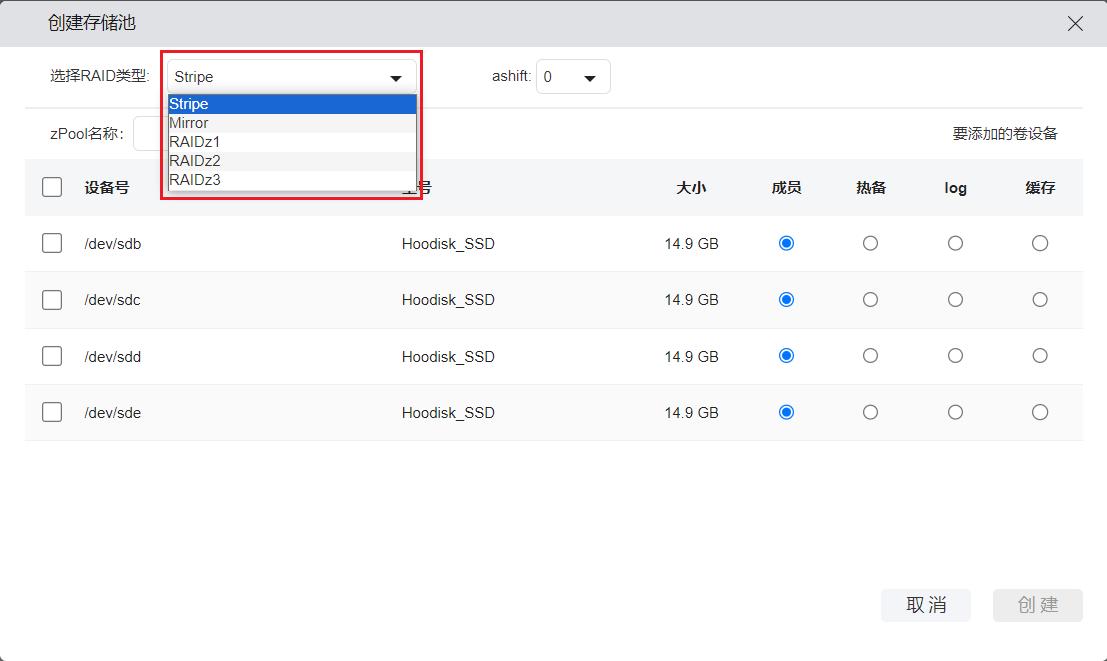

_images/创建存储池_2.jpg

说明:

ZfS下RAID 类型解释说明

stripe条带化阵列:和RAID0类似,至少需要2块硬盘,没有冗余,但是可提供最佳性能和附加存储

mirror镜像:和RAID1类似,至少需要2块硬盘,实际可用容量只有一半

RAIDZ1:和RAID5类似,一重机构校验,至少需要三块磁盘

RAIDZ2:和RAID6类似,双重奇偶校验,至少需要四个磁盘

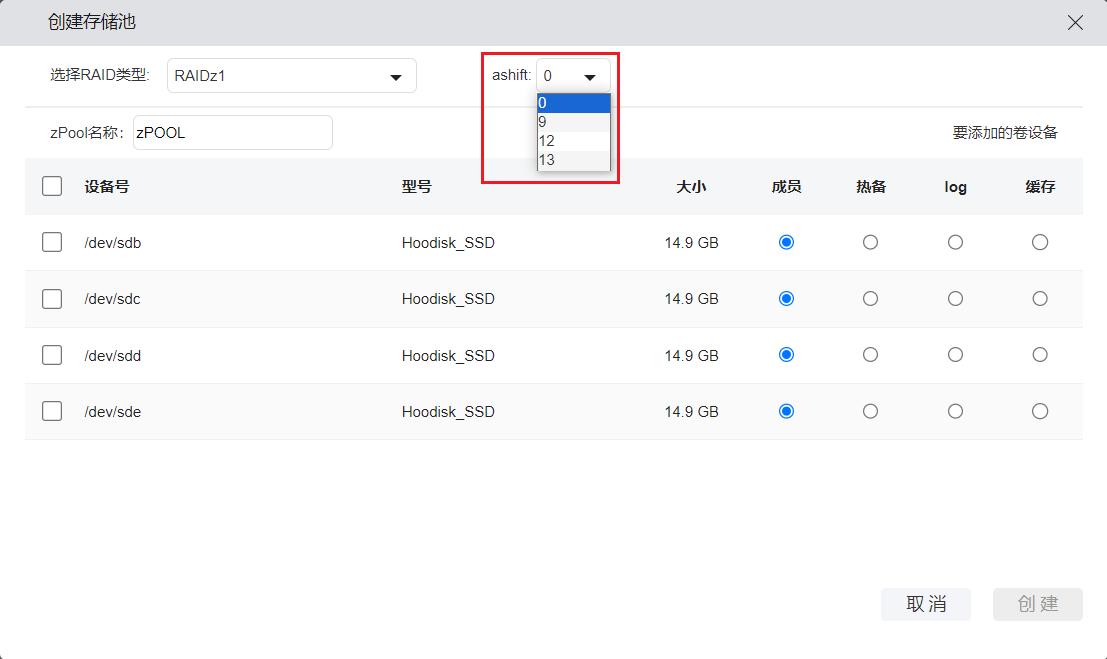

3.设置ashift 参数值

ashift参数就是设置zpool中对于底层IO操作的最小单位,它的值是以2为底的IO最小操单位的对数。它会根据底层盘的驱动报告的sector(扇区)大小自动设置,比如底层盘为HDD一般会报告自己的sector(扇区)为512B,那么ashift的默认值就是9

_images/创建存储池_3.jpg

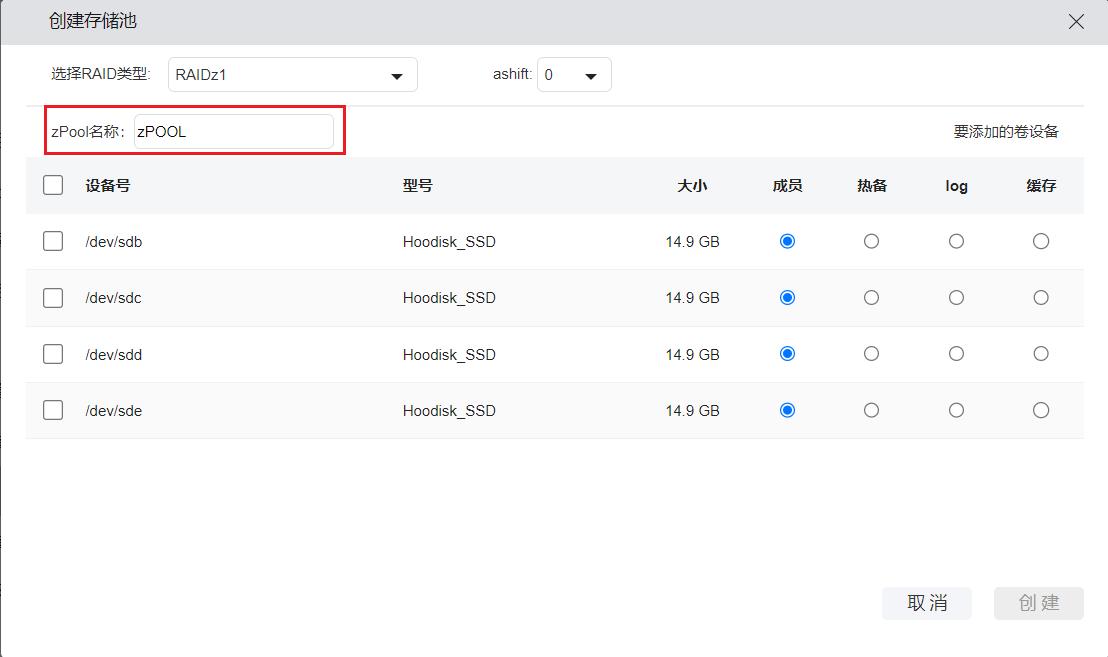

4.给存储池命名

_images/创建存储池_4.jpg

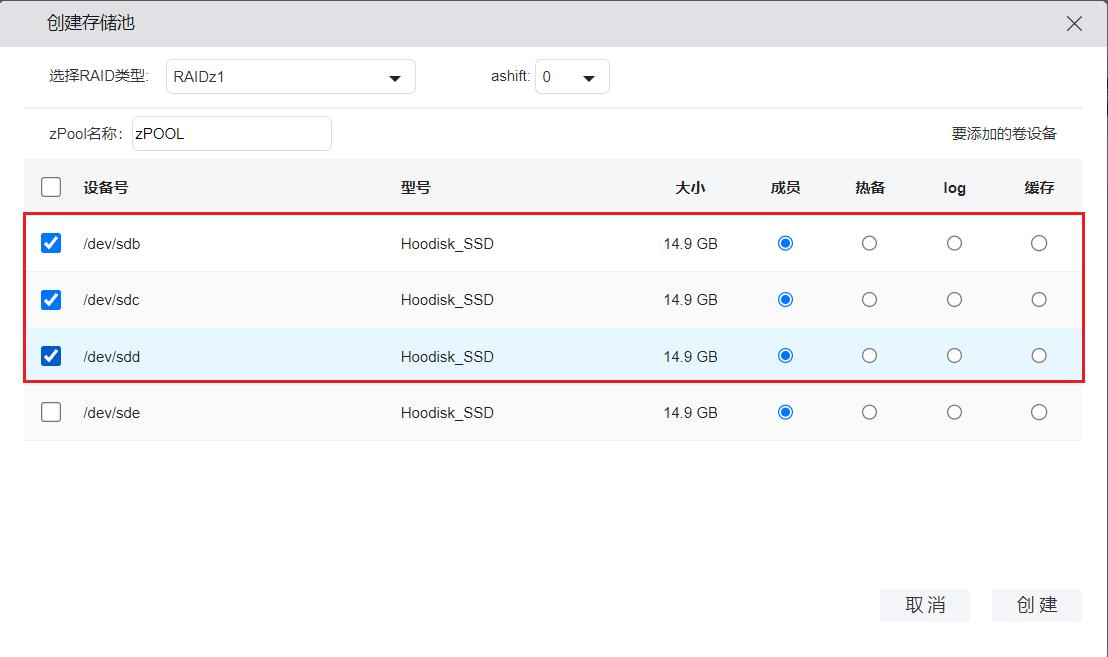

5.选择要添加的卷设备

_images/创建存储池_5.jpg

提示

raidz1需要由同等大小的设备组成

6.点击“创建

说明:

成员:存储池里的成员设备

热备:当硬盘发生损坏的时候及时替换损坏的硬盘

Log:加快存储池的写入速度

缓存:加快存储池的读取速度

5.3.2 编辑存储卷

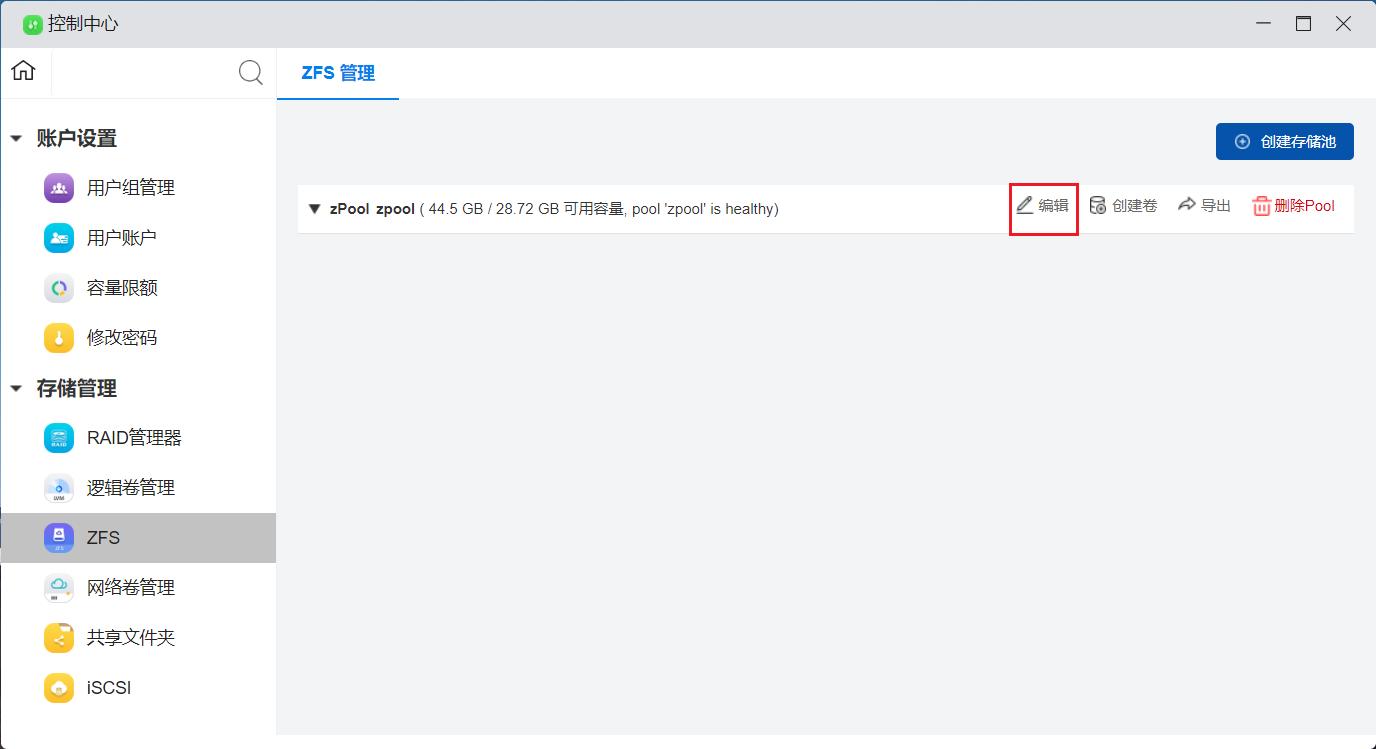

在选中的存储池下面,点击“编辑

_images/编辑1.jpg

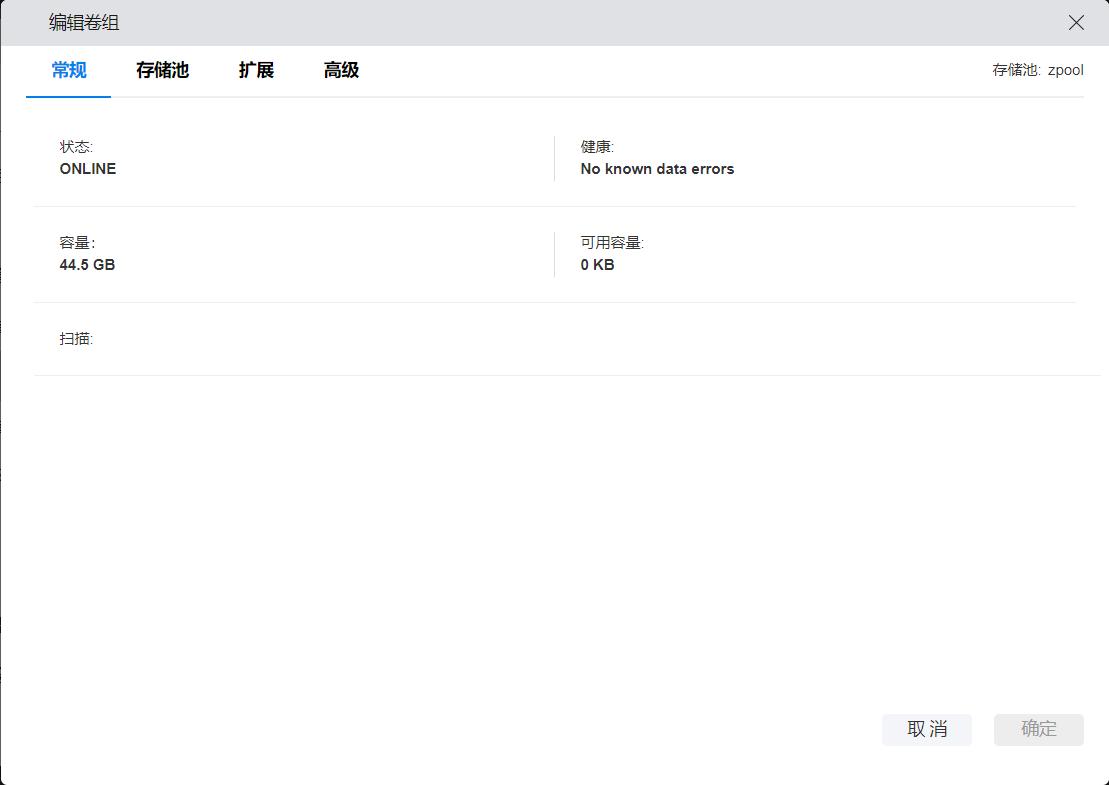

常规模块

可查看存储池的状态、健康、容量、可用容量、扫描

_images/编辑2.jpg

解释说明

扫描:用于显示”编辑卷组>高级>空间清理“,清理任务信息.

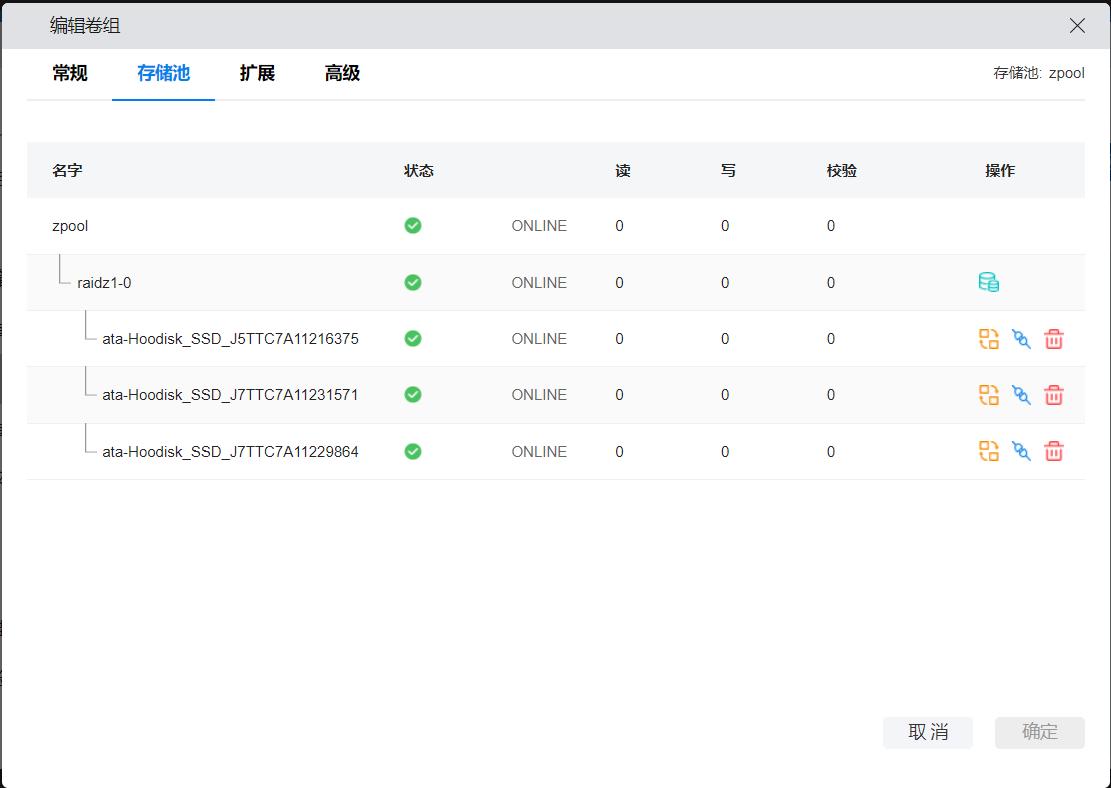

存储池

查看ZFS存储池硬盘,可以对硬盘进行替换设备、连接设备

_images/编辑3.jpg

解释说明

替换设备:将替换存储池中的硬盘

连接设备:将新硬盘和旧硬盘做成互为镜像

扩展

一个存储池可以由多个vdev 组成,多个vdev 组成的存储池,相当于条带式stripe,其中一个损坏的话,整个数据存储池都会损坏,一般情况下不建议这样对存储池扩展

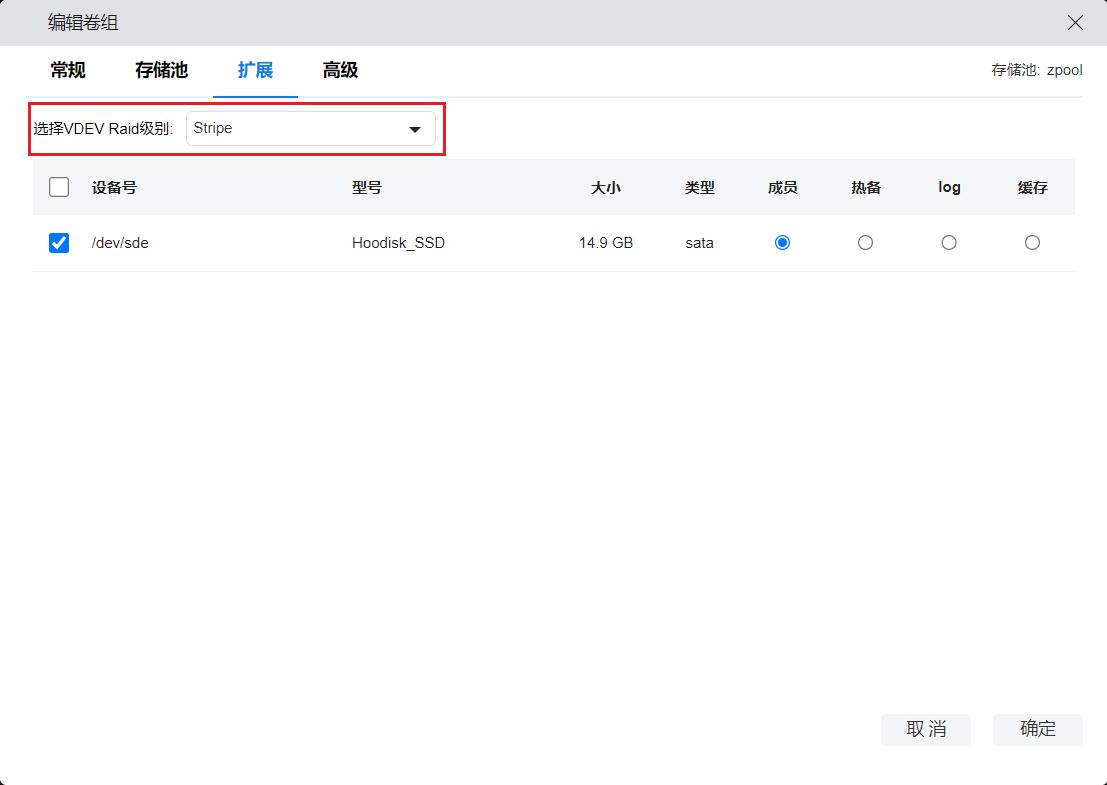

1.选中vdev类型,注意扩展需要用和之前一样的vdev类型

_images/编辑4.jpg

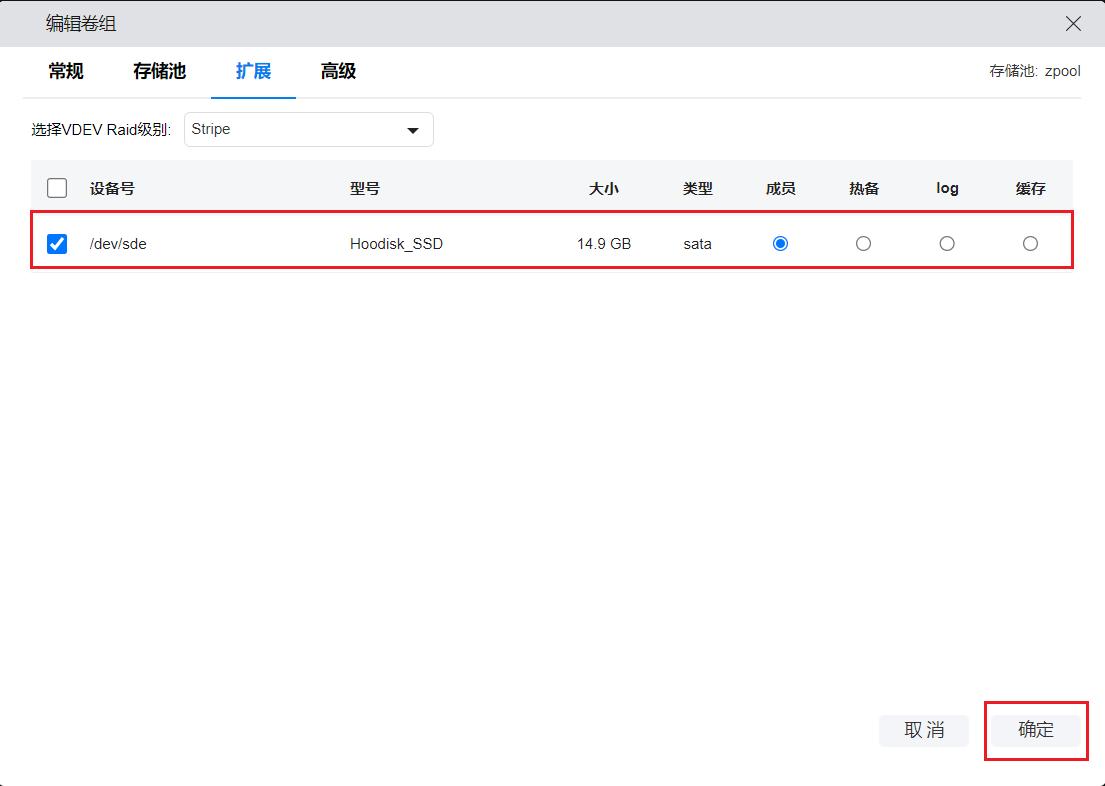

2.选中硬盘,点击“确定”

_images/编辑5.jpg

高级

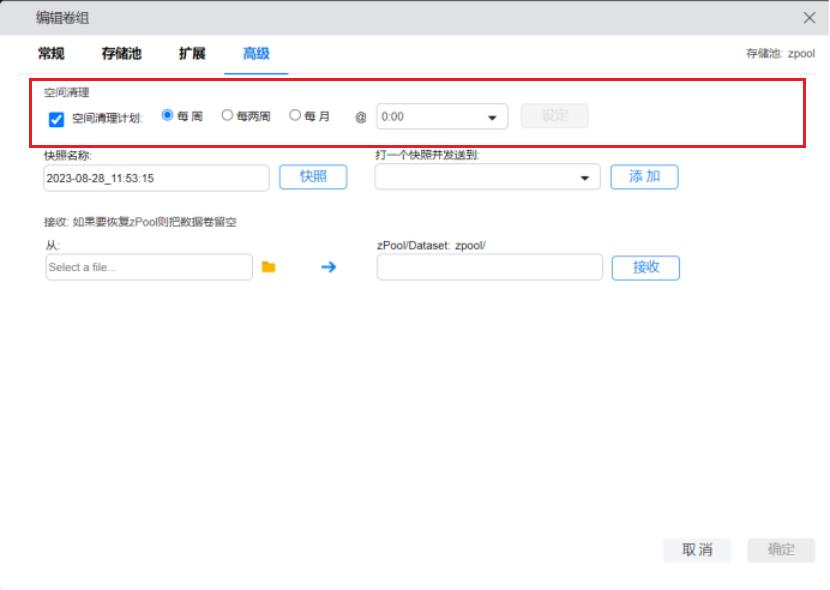

空间清理:文件系统在文件删除后不会立即回收空间,可以手动设置也可以自动清理。

_images/编辑6.jpg

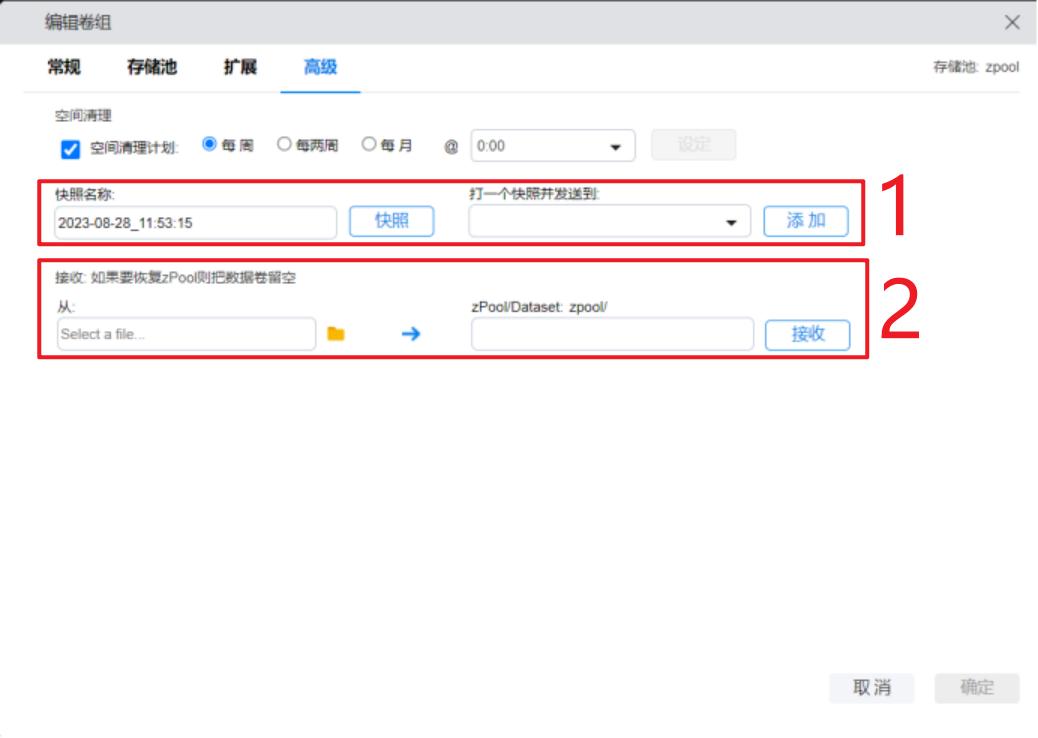

1:把存储池打快照发送到别的地方做备份。

2:将备份的快照恢复到存储池。

_images/编辑7.jpg

5.3.3 创建卷

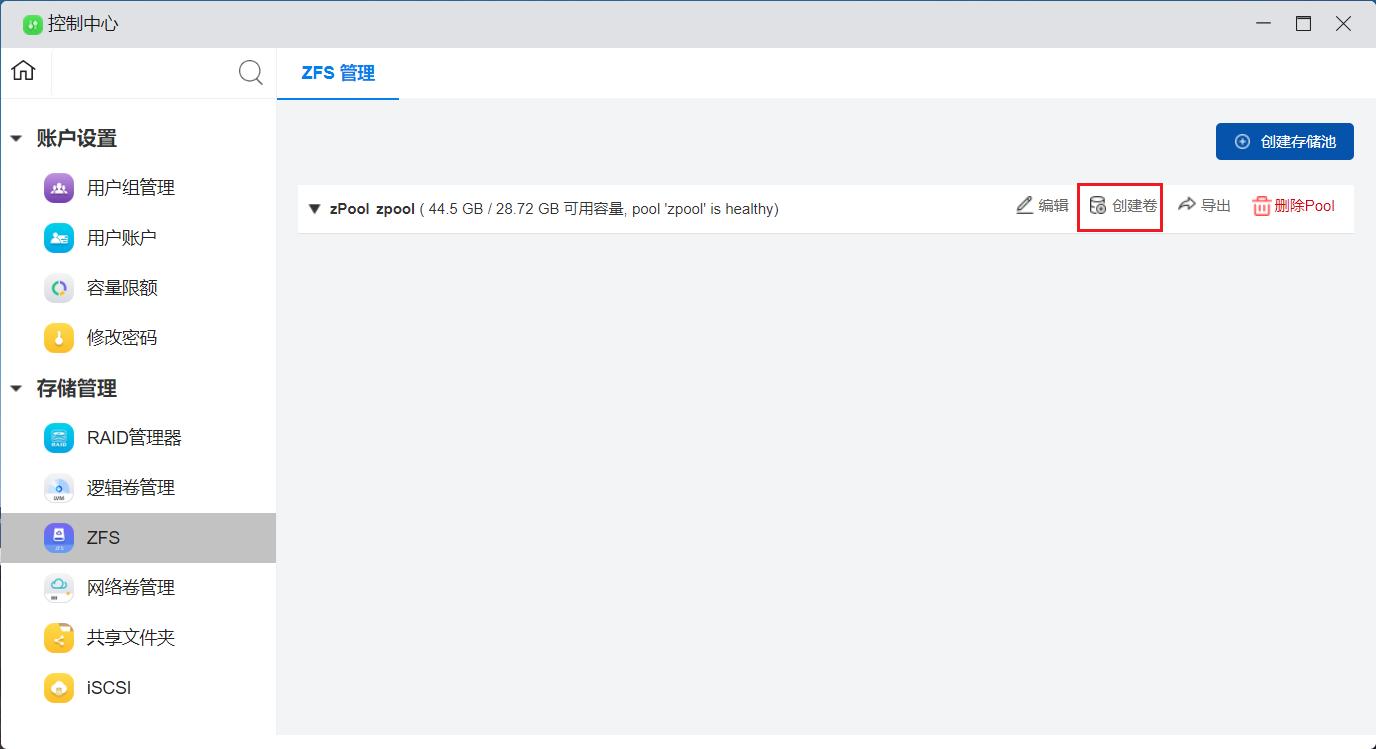

1.在选中的存储池下面,点击“创建卷

_images/cjj1.jpg

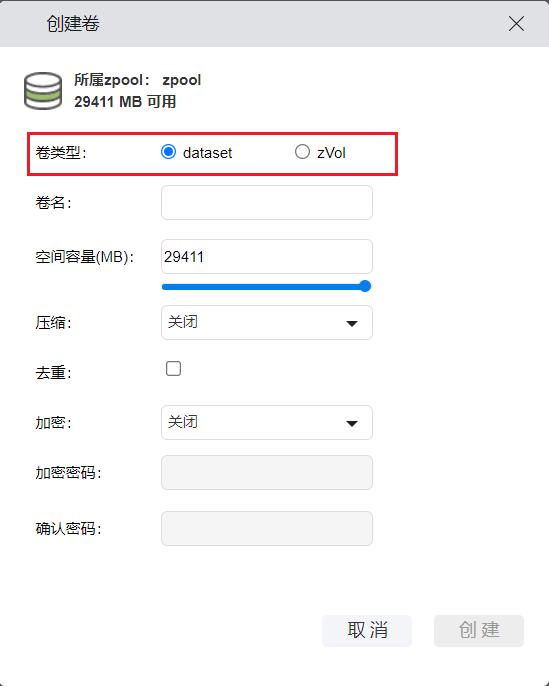

2.选择卷类型

_images/cjj2.jpg

3.给卷命名

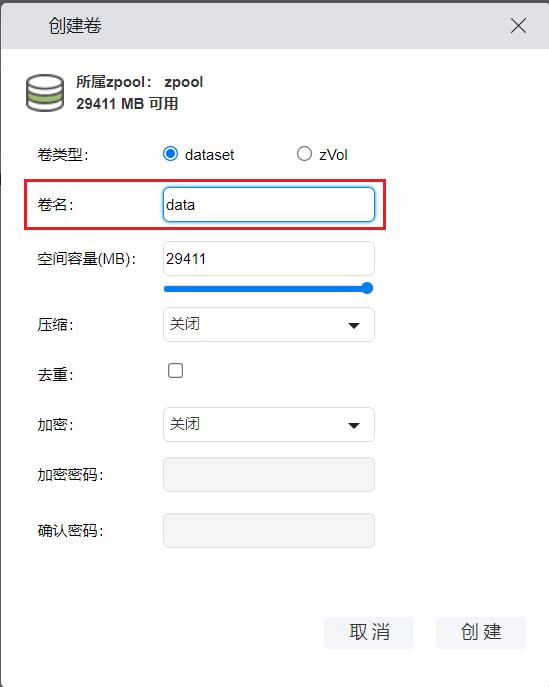

_images/cjj3.jpg

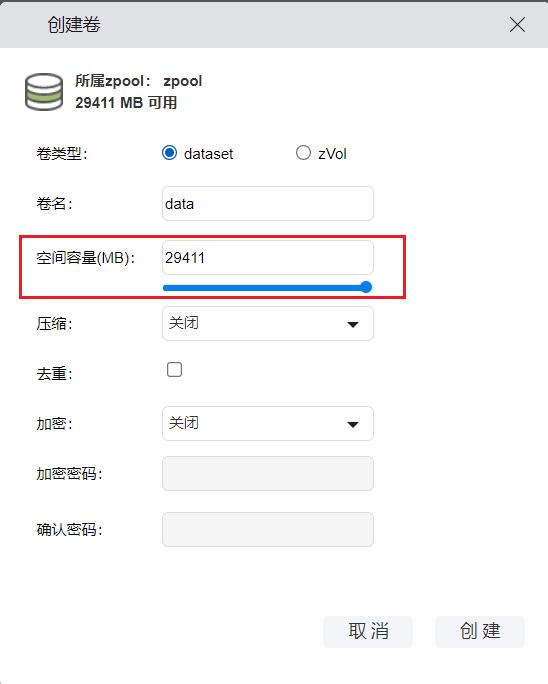

4.设置卷空间容量以及是否选择精简卷

_images/cjj4.jpg

注意

若选择zVol 卷类型。空间容量可以设置精简卷、自动精简配置(Thin Provision)是一种按需存储技术,基本上消除了已分配但未使用的空间的浪费,有时也被称为“超额申请”,是一种重要的新兴存储技术。

自动精简配置可与存储虚拟化一起组合工作,这基本上是有效地利用该技术的前提条件。有了自动精简配置,存储管理员就可以像往常一样分配逻辑存储(例如500G)给应用程序,但仅在需要时才真正占用物理容量。当该存储的利用率接近预定阈值时(例如90%,450G) ,该阵列会自动从虚拟存储池中分配空间来扩展该卷,而不需要存储管理员的人工干预。卷可以往常一样超额分配(over allocated ),因此应用程序认为它有充足的存储空间,但实际上并没有浪费存储空间。

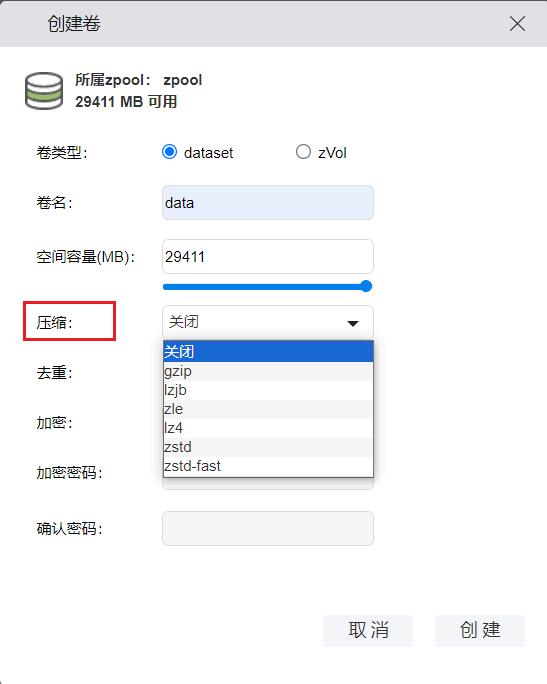

5.选择是否启用压缩模式

_images/cjj5.jpg

压缩模式介绍

lz4:这是自 FreeNAS 9.2.1 开始系统默认选用的压缩算法,它对系统性能影响小,向数据集中存取数据的速度几乎与不采用压缩时一样,推荐选用。

gzip:此压缩算法分为 9 个级别,数字越大,压缩效果越好,速度也最慢。fastest (level 1) 压缩率最低,速度最快。 maximum (level 9) 压缩率最高,速度最慢。系统给 Gzip 压缩算法的默认值为 level 6 即压缩率适中,速度也适中。

zle:快速但简单的算法,以消除 runs of zeroes。

lzjb:压缩能力很好,但相比 lz4 压缩算法,它的性能要差一些

zstd:一个基本的 ZStandard 压缩算法可用的压缩

Zstd-fast:ZStandard 压缩算法的更快版本 zstd-fast 压缩率每个级别都会减少,但速度会增加。

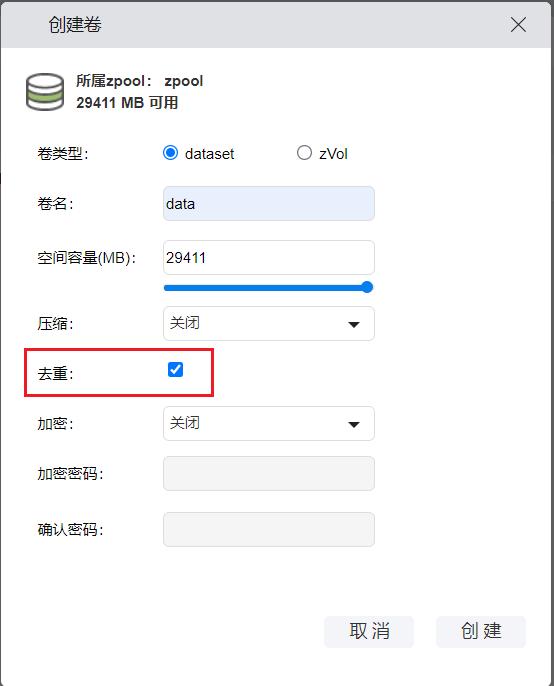

6.选择文件去重功能

_images/cjj6.jpg

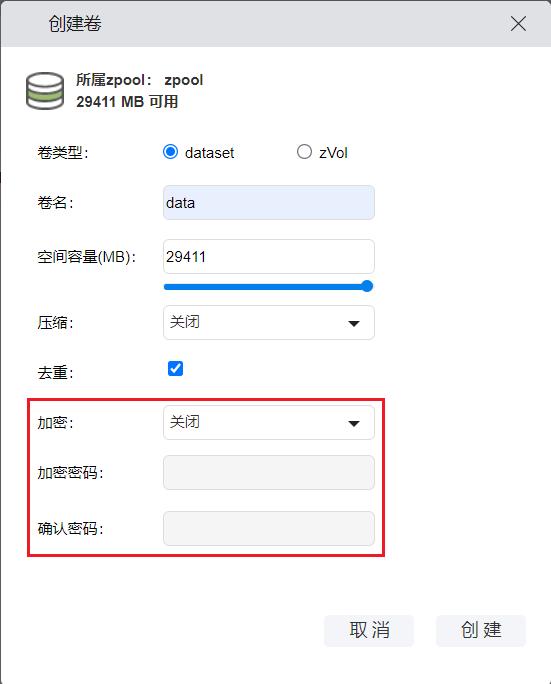

7.选择是否给卷加密,并设置密码

_images/cjj7.jpg

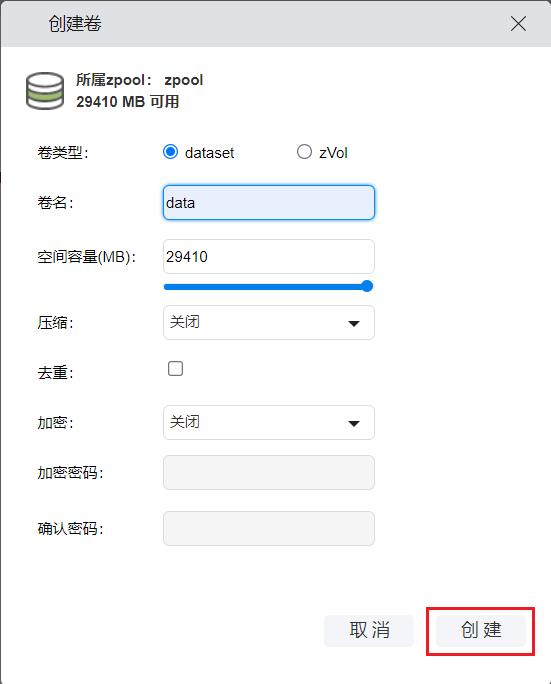

8.设置完成后,点击“创建

_images/cjj8.jpg

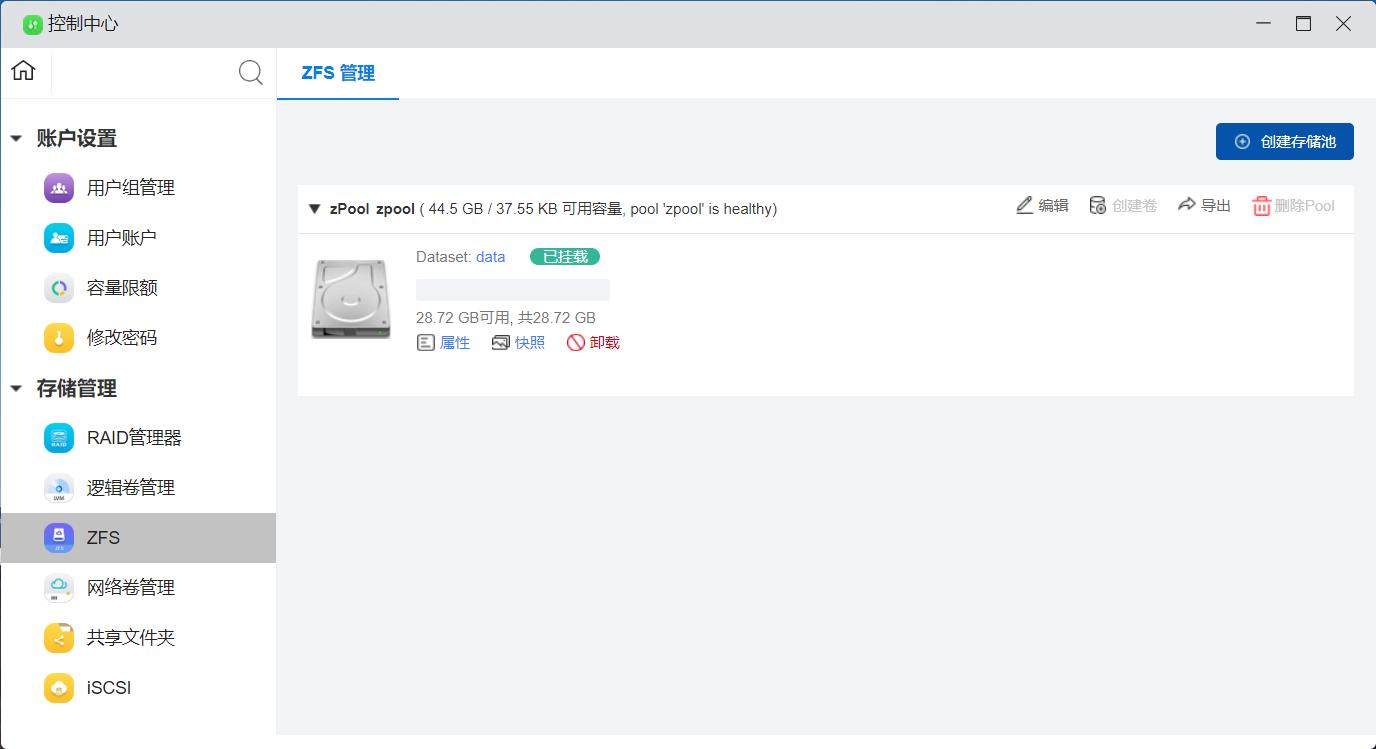

9.Dataset卷创建成功

_images/cjj9.jpg

5.3.4 导出

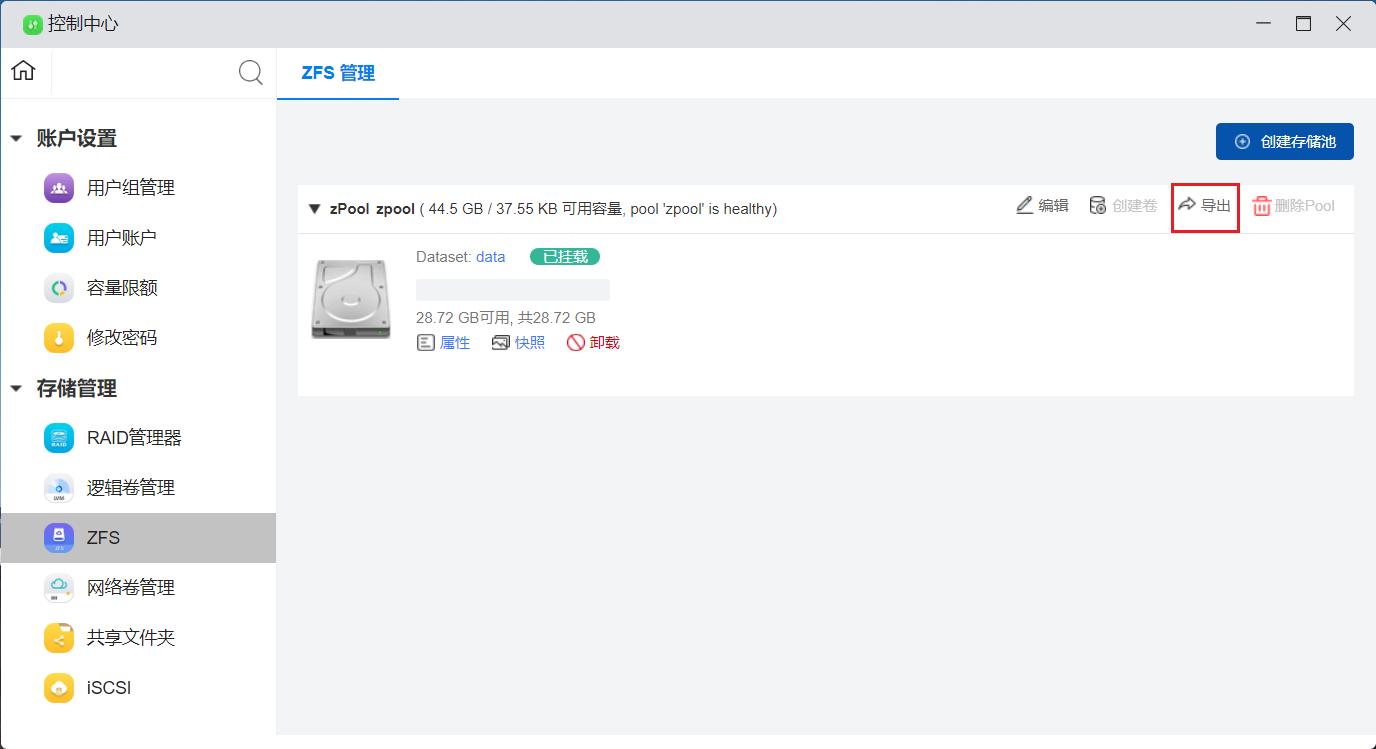

1.选中要导出的zpool,点击“导出

_images/dc1.jpg

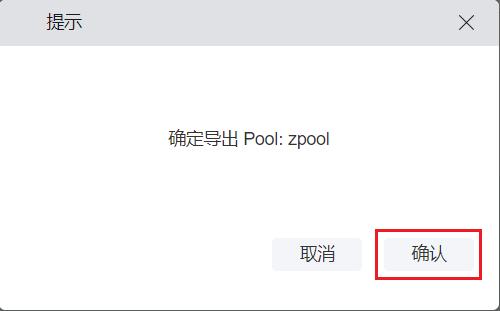

2.点击“确定”,确定导出

_images/dc2.jpg

5.3.5 删除Pool

1.选中要删除的存储池,点击“删除Pool

_images/dc3.jpg

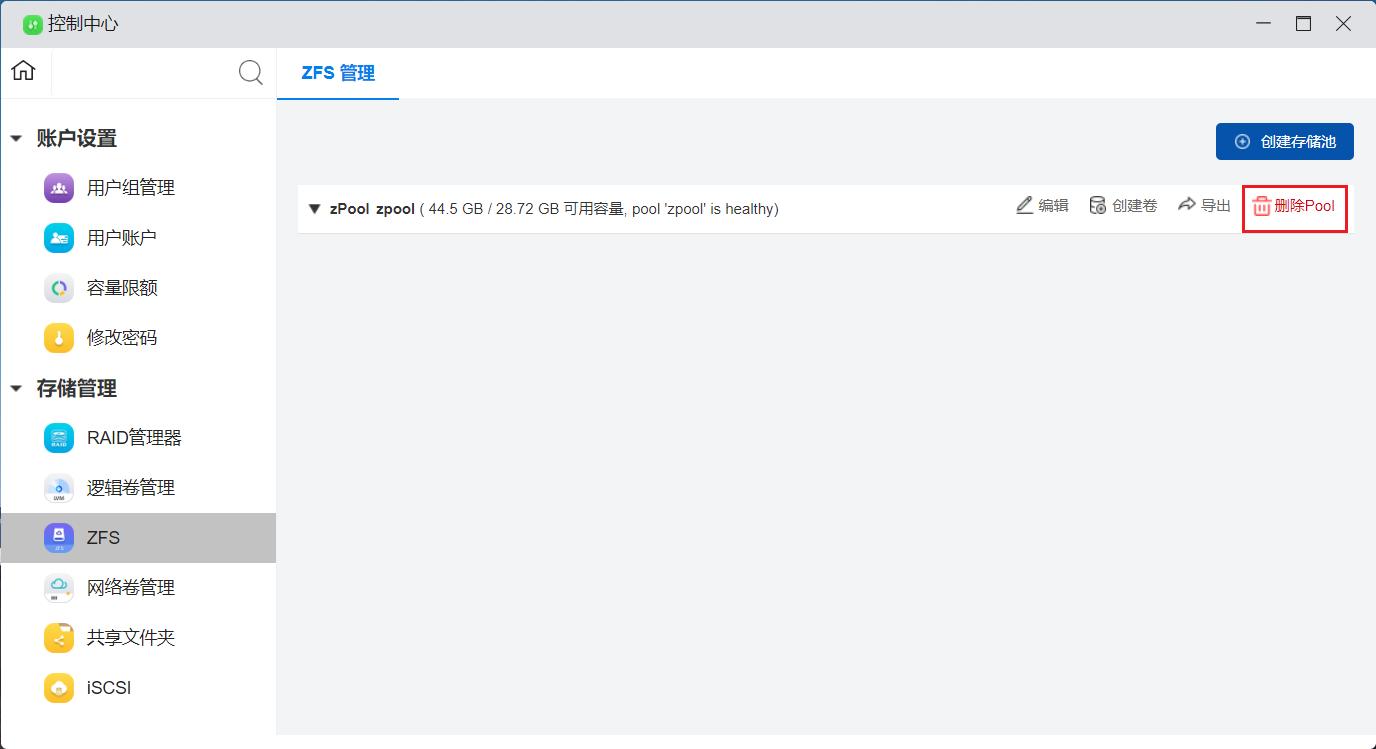

2.选择确认删除选项后,点击“确定

_images/dc4.jpg

5.3.6 Dataset卷管理

编辑卷属性

1.点击“属性

_images/jgl1.jpg

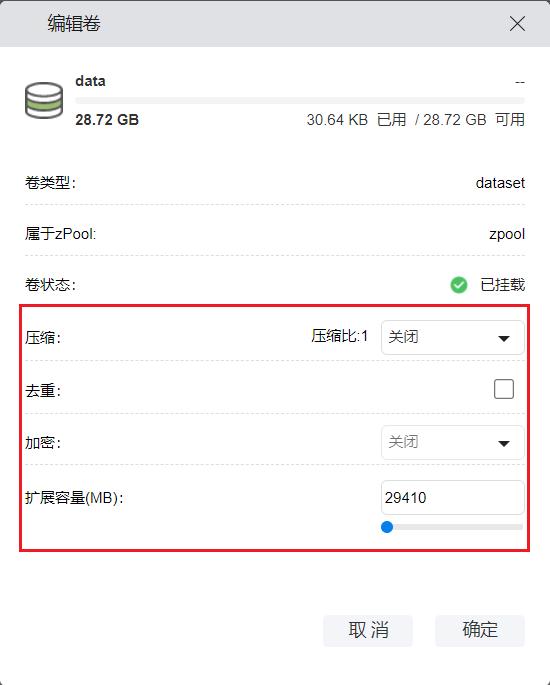

2.进入到编辑卷属性的页面,可修改相关属性

_images/jgl2.jpg

创建快照

快照是非常简单实用的功能,它能实时备份数据集,并在需要时快速的还原备份,帮助我们找回损失或者丢回的文件。在zfs下,可以手动设置快照,也可以设置定期自动快照。对每个数据集设置定期快照后,每到指定时间,系统会自动为数据集创建一个快照。

  1. 选中卷,点击“快照”

_images/jgl3.jpg
常规

显示手动快照和自动快照

1.可以手动添加快照

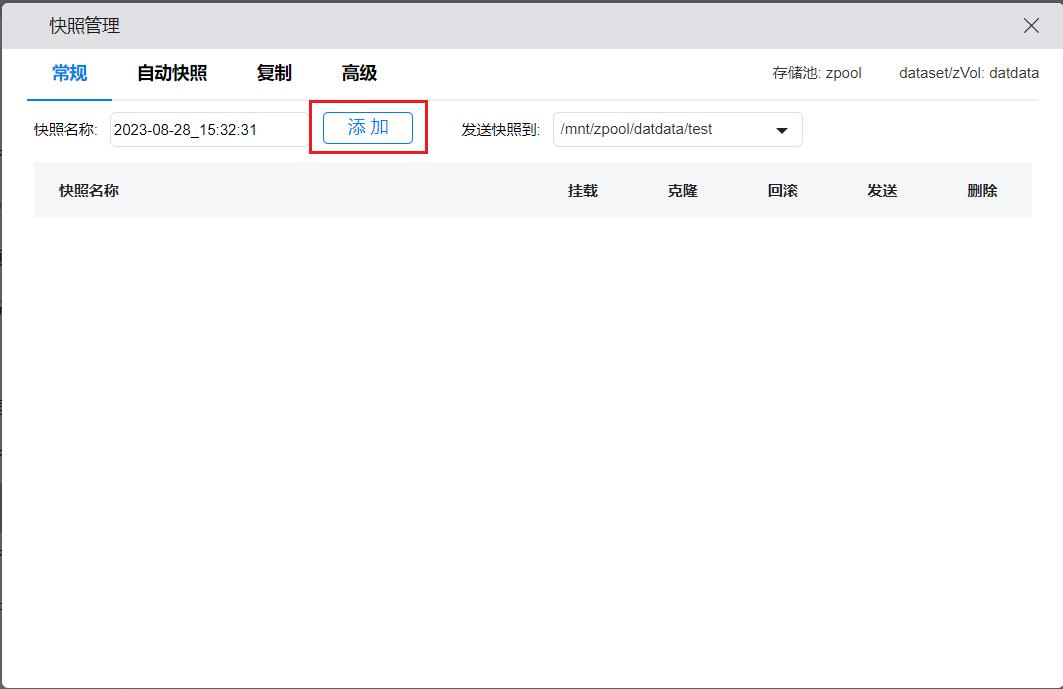

_images/jgl4.jpg

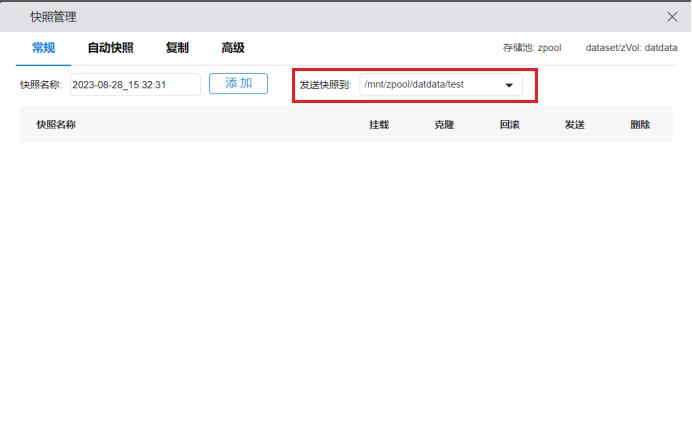

2.设置一个文件夹接收快照

_images/jgl5.jpg

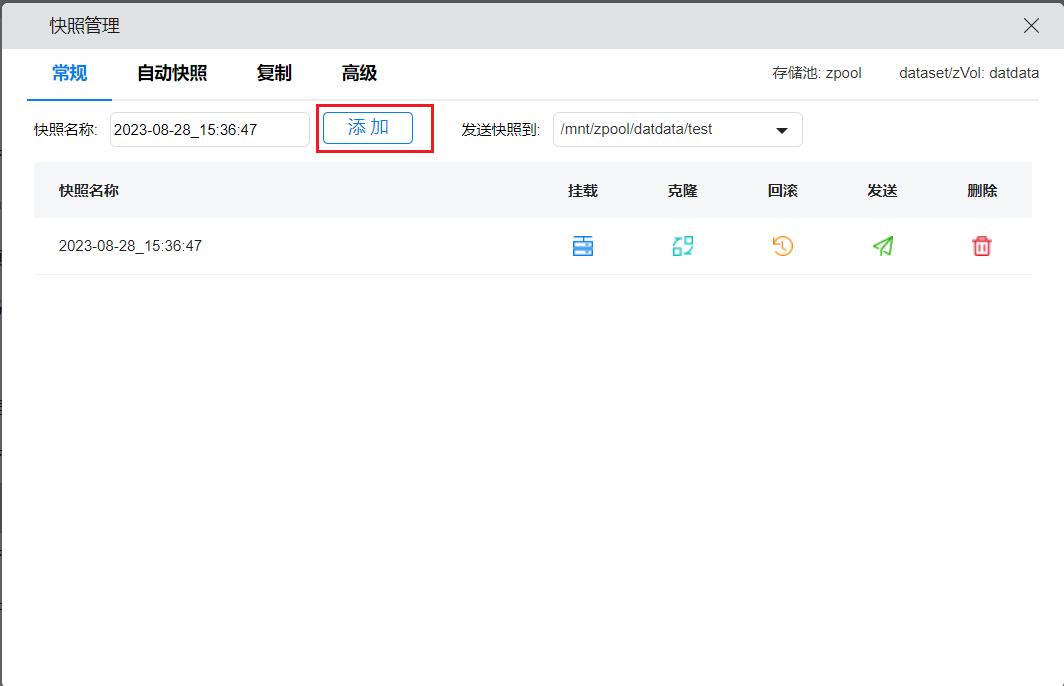

3.点击添加快照

_images/jgl6.jpg

解释:

名词解释

挂载:把创建好的快照挂载上,可以查找这个挂载卷下面的共享文件夹里的文件

克隆:系统会自动将这个快照克隆到一个新的数据集中,以便于我们找回损坏以及丢失的文件,并且会在zfs下直接挂载上

回滚:使用这个功能可以将数据集恢复到该快照创建时刻的状态。注意:回滚会删除创建快照之后数据集中新增的所有文件

发送:把创建好的快照发送到指定的接收文件夹里

删除:把创建好的快照删除

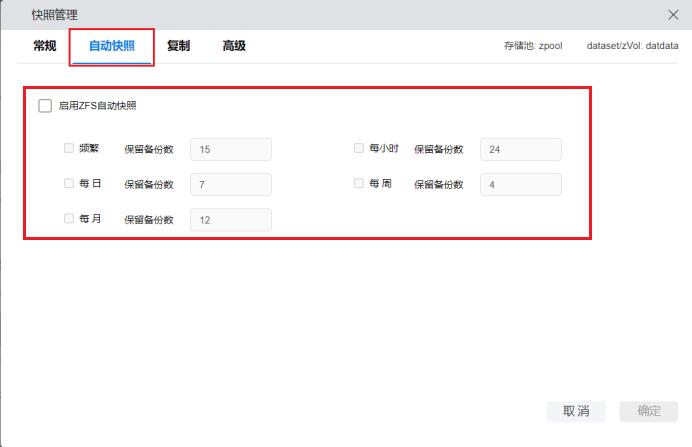

自动快照

设置自动快照时间和保留备份数

_images/jgl7.jpg
复制

定时把存储池打快照并发送到别的存储位置做备份

1.创建任务

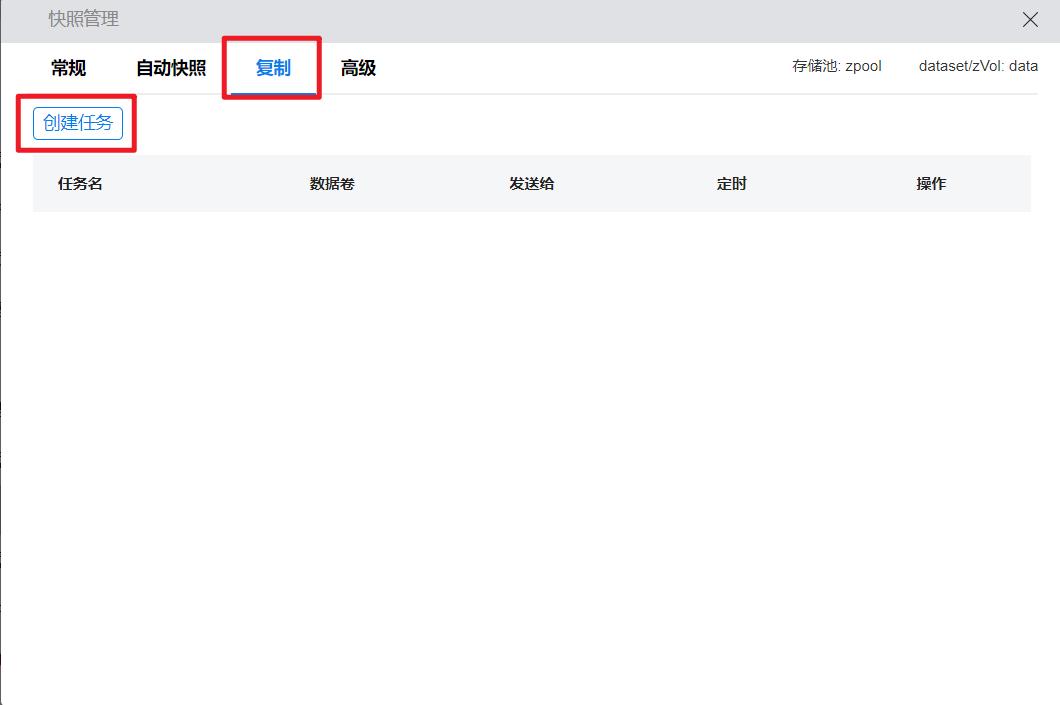

_images/jgl8.jpg

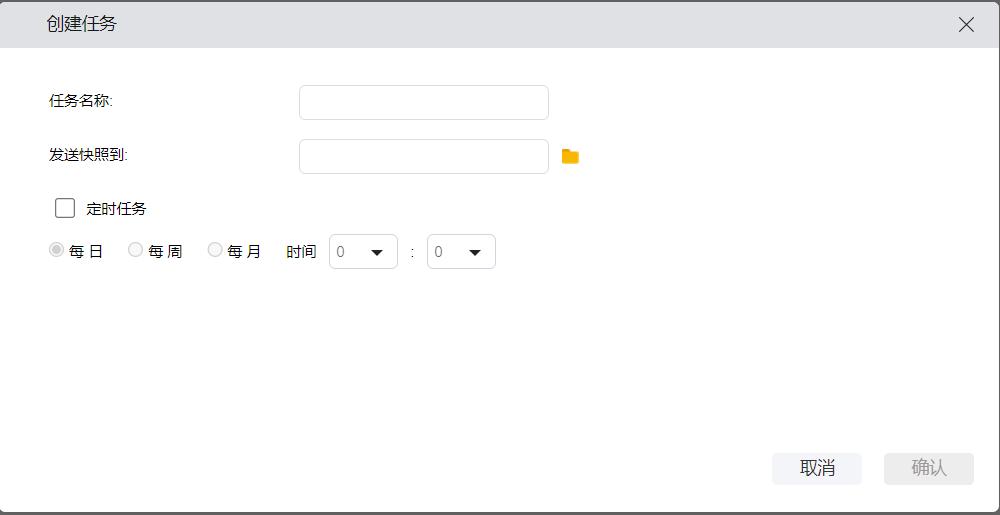

2.设置任务名称和快照位置并设置时间

_images/jgl9.jpg
高级
_images/jgl10.jpg

卸载卷

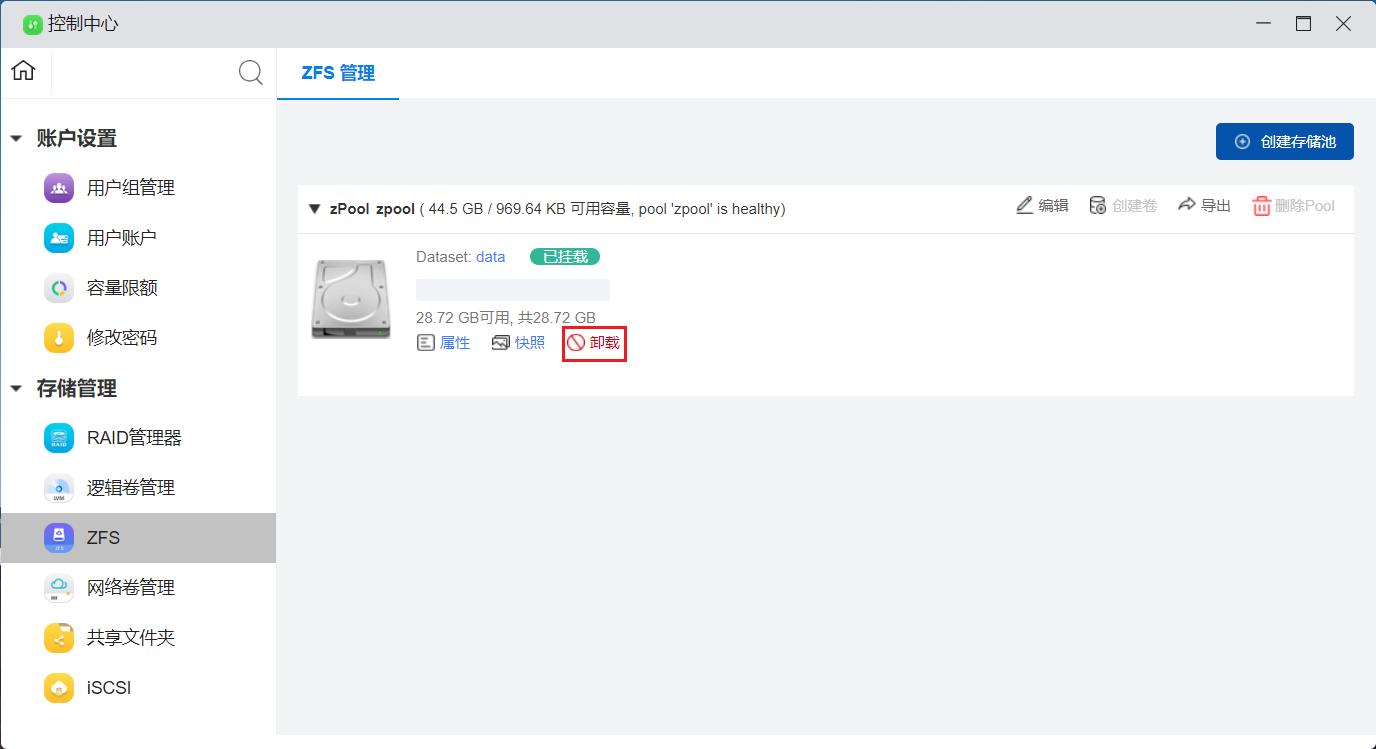

1.选中卷,点击“卸载

_images/jgl11.jpg

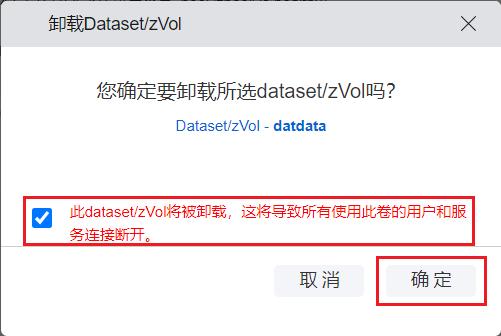

2.选中确认卸载,点击“确定

_images/jgl12.jpg

5.4 共享文件夹

万由U-NAS支持SMB、FTP、WebDAV、AFP、NFS、File Explorer协议,管理员可以为用户根据不同的协议设置共享文件夹的权限,以提供访问控制。

进入 “控制中心 > 存储管理 > 共享文件夹”

5.4.1 创建共享文件夹

  1. 点击“创建共享文件夹”

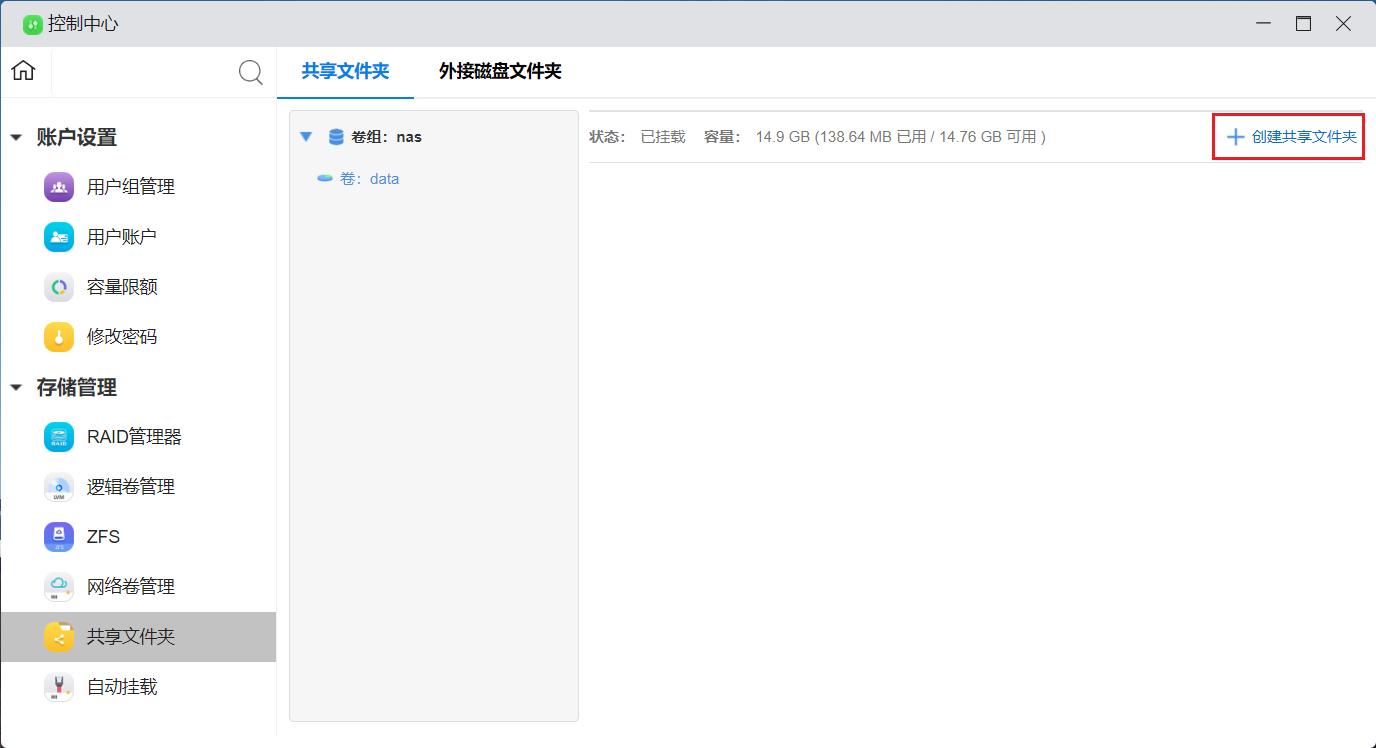

_images/43.jpg
  1. 给文件夹命名

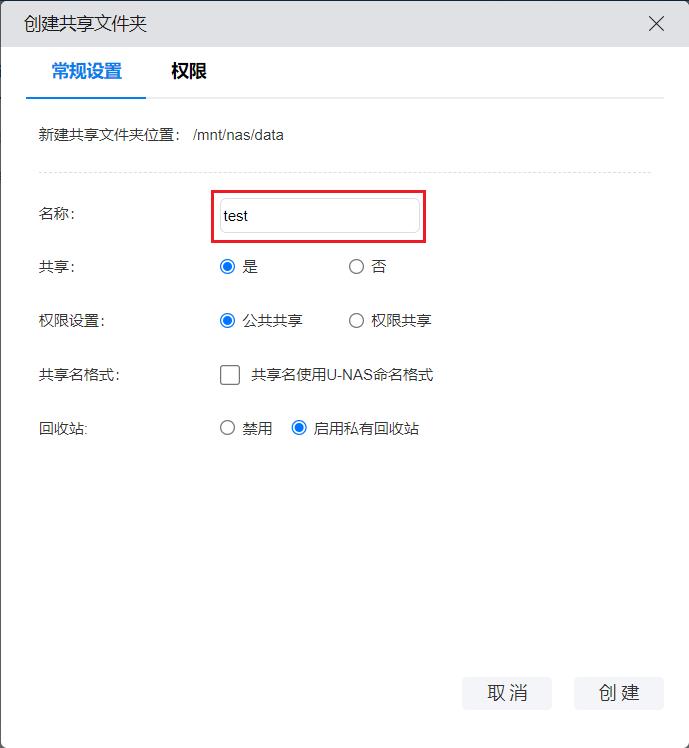

_images/44.jpg
  1. 配置文件夹权限后,点击“创建”

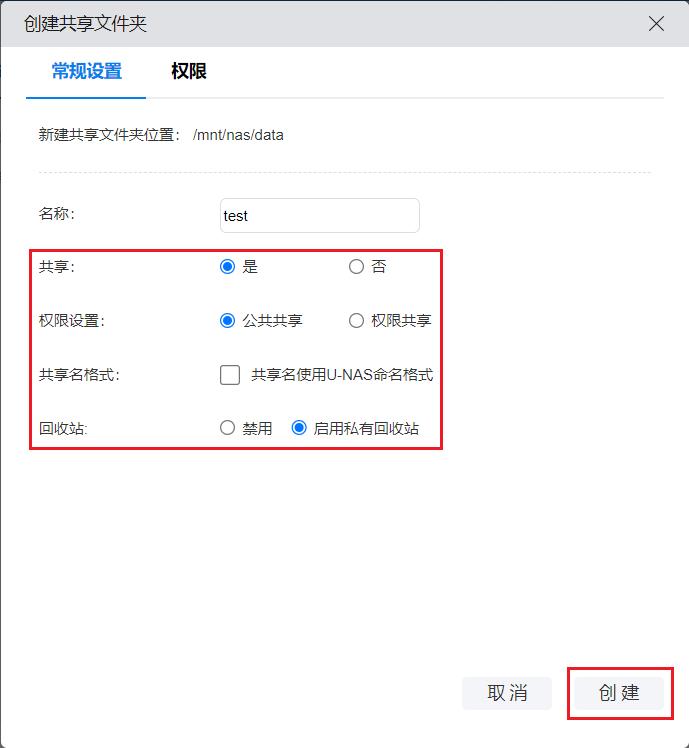

_images/45.jpg

重要

配置权限描述

  • 共享:此处设置为是,在SMB 下才可以看到读取到这个文件夹

  • 权限设置:设置为公共访问的时候,用户不需要输入用户名和密码即可访问共享文件夹;如设置为权限访问,则可以将访问控制分配给用户/组

  • 共享名模式:选中后,文件夹将使用U-NAS命名约定(格式为“卷组_卷_共享文件夹”)进行共享

  • 回收站:启用私有回收站后,可在此文件夹下的.rsycle文件夹下找回误删除的文件

  • 模式:这里可选中用户或者用户组,分别对用户或者用户组设置权限,若给用户组设置权限后,则组下所有的用户继承用户组的权限。设置为“只读”权限的用户对此文件夹只有读的权限,设置为“读写”权限的用户可对文件夹读写,设置为“禁止访问”默认的对文件夹没有访问的权限。

5.4.2 编辑文件夹的权限

1 选中文件夹,点击“编辑”

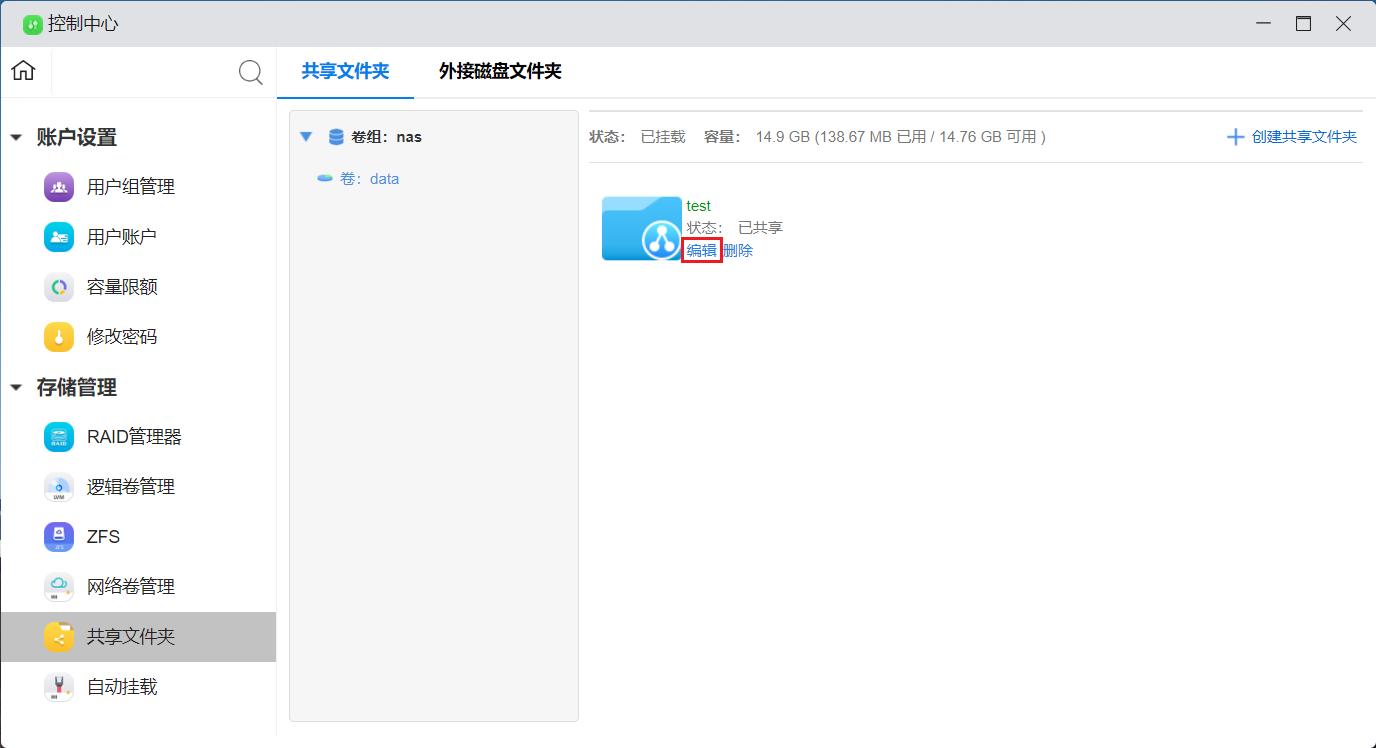

_images/46.jpg

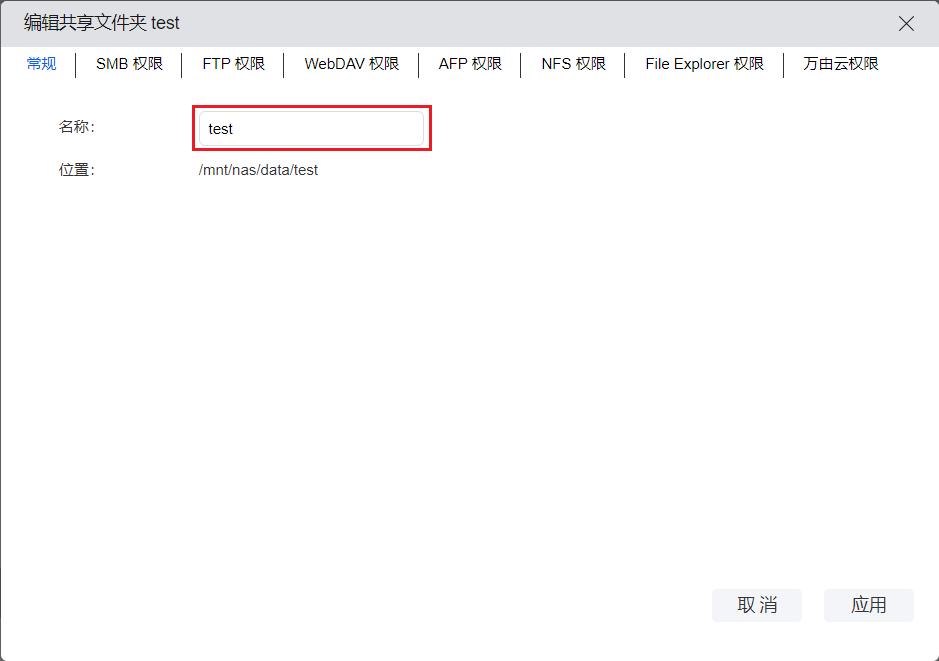

2 进入常规模式,修改文件夹名称,点击“应用”

注意

警告: 请谨慎操作。 更改文件夹名称可能会导致某些应用程序无法正常运行。

_images/47.jpg

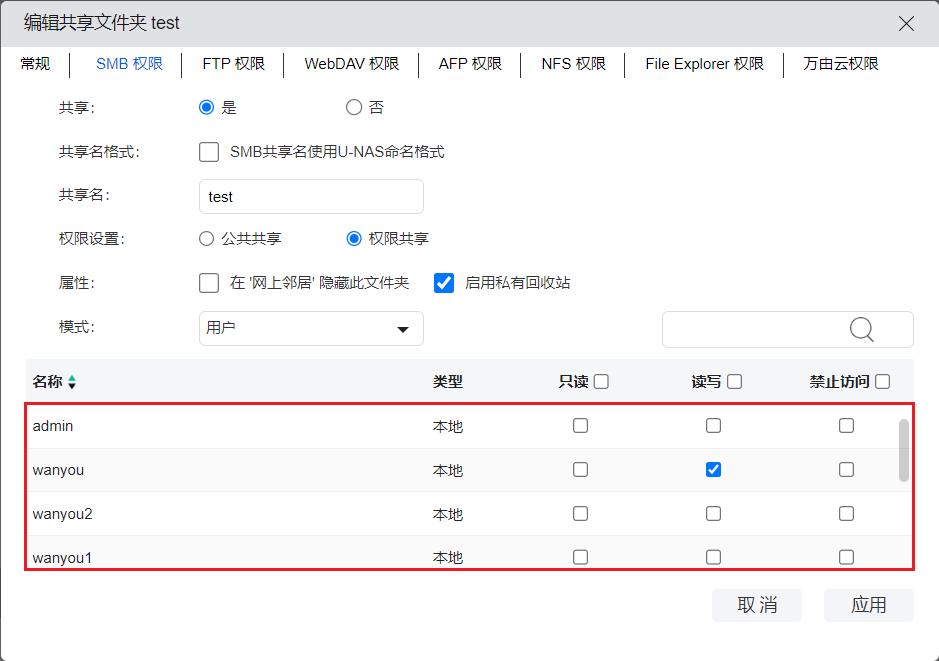

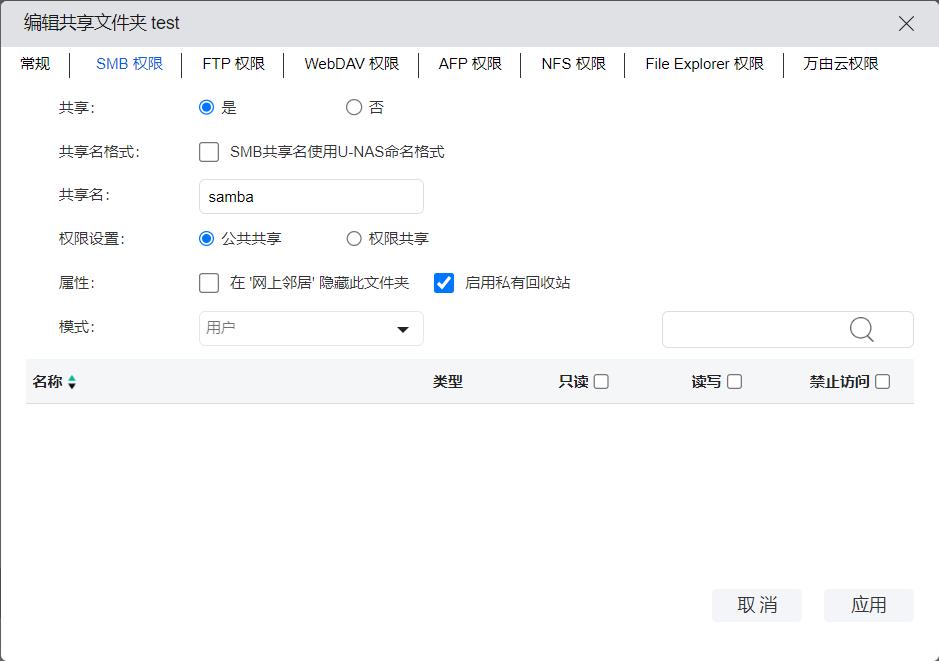

※ SMB权限设置

在 SMB 选项卡下,您可以为文件夹设置 Samba 权限

_images/48.jpg

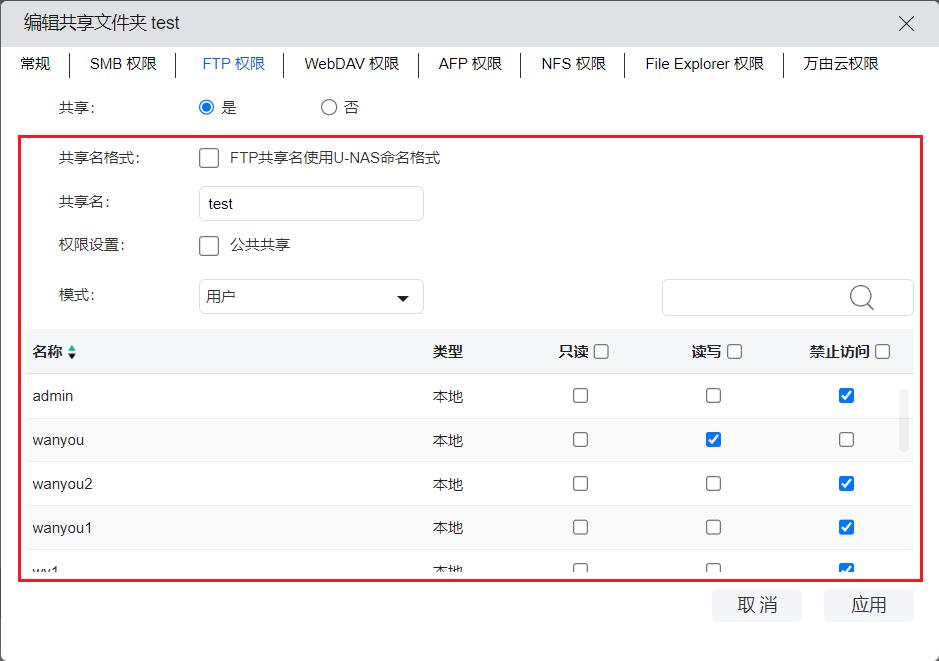

※ FTP权限设置

这里可以为文件夹单独设置 FTP 权限。 当“共享”选项选择“是”时,您可以在网络邻居中输入 ftp://IP 时查看此文件夹。 其他配置请参考以上文件夹配置,根据说明设置FTP权限。

_images/49.jpg

※ WebDAV权限设置

这里可针对文件夹单独设置WebDAV权限,共享选择是的时候,在浏览器内输入IP地址/webdav访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置webdav权限。

_images/50.jpg

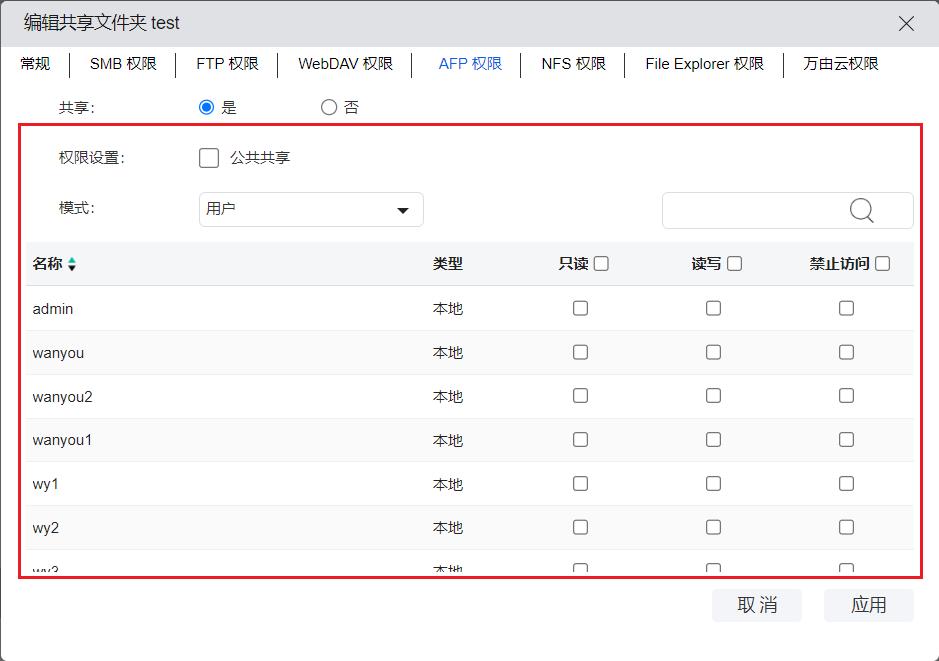

※ AFP权限设置

这里可针对文件夹单独设置AFP权限,共享选择是的时候,在IOS的网上邻居afp://IP 访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置afp权限。

_images/51.jpg

※ NFS权限设置

  1. 添加NFS 规则

  1. 点击“添加

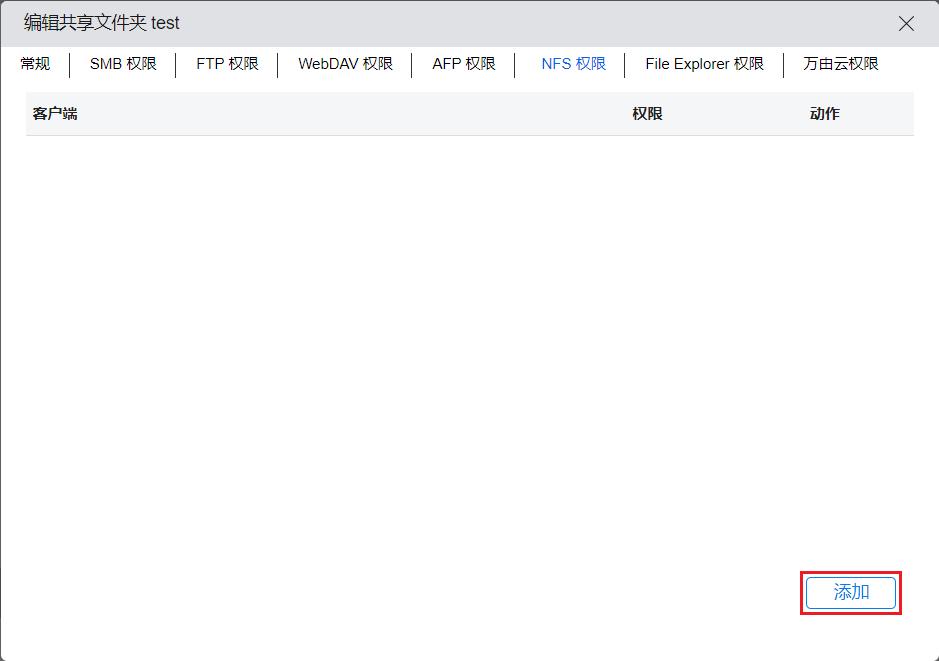

_images/NFS权限设置.jpg

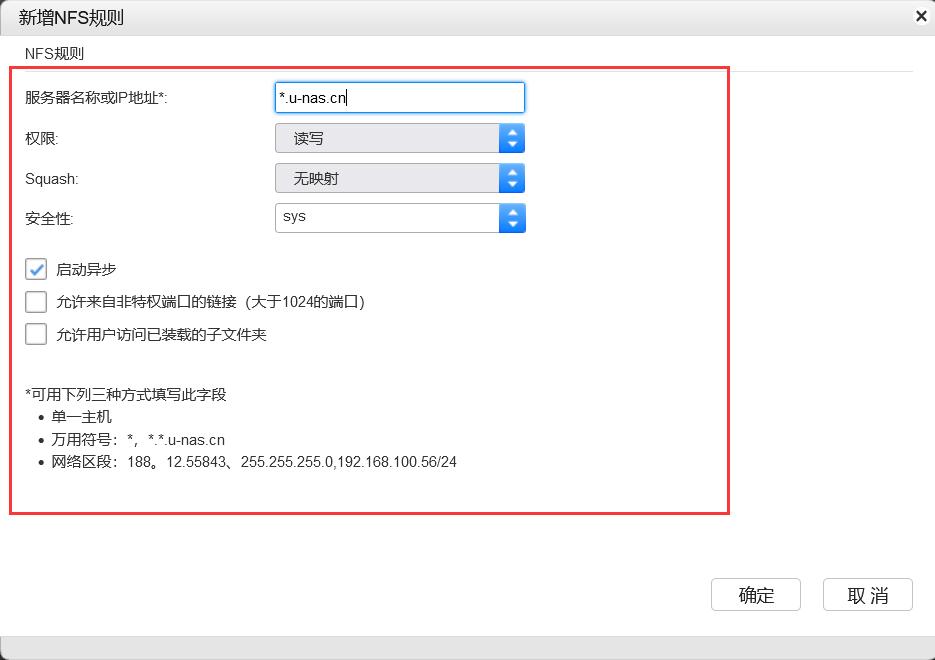

  1. 新增NFS规则

_images/NFS权限设置2.jpg

提示

配置描述: 服务器名称和地址:可以根据提示填写,指定单台机器,或者局域网内的所有机器

权限:这里可以设置 NFS 客户端的读写权限,可以为只读或者读写权限

安全性:指定要实施的安全类型

AUTH_SYS:使用 NFS 客户端的 UID(用户标识符)和 GID(群组标识符)来检查访问权限。

Kerberos 验证:当 NFS 客户端连接到共享文件夹时执行 Kerberos 验证。客户端必须通过 Kerberos 验证才能访问共享文件夹。

Kerberos 完整性:传输数据时执行 Kerberos 验证并确保数据包的完整性。

Kerberos 隐私性:传输数据时执行 Kerberos 验证并对 NFS 数据包进行加密,从而防止他人恶意干扰 NFS 通信量。

Squash:此栏可让您控制 NFS 客户端用户的访问权限。请选择下列操作之一:

无映射:允许 NFS 客户端的所有用户(包括 root 用户)保有原始访问权限。

映射 root 为 admin:将访问权限指定到 NFS 客户端的 root 用户,相当于您系统中的 admin 用户访问权限。

映射所有用户为 admin:将访问权限指定到 NFS 客户端的所有用户,相当于您系统中的 admin 用户访问权限。

启用异步:勾选此选项可让您的UNAS 在完成对文件的更改之前回复来自 NFS 客户端的请求,以获得更好的性能。

允许来自非特权端口的连接(大于 1024 的端口):勾选该选项可让 NFS 客户端使用非特权端口(即大于 1024 的端口)连接到UNAS

允许用户访问装载的子文件夹:勾选此选项可让 NFS 客户端访问装载的子文件夹

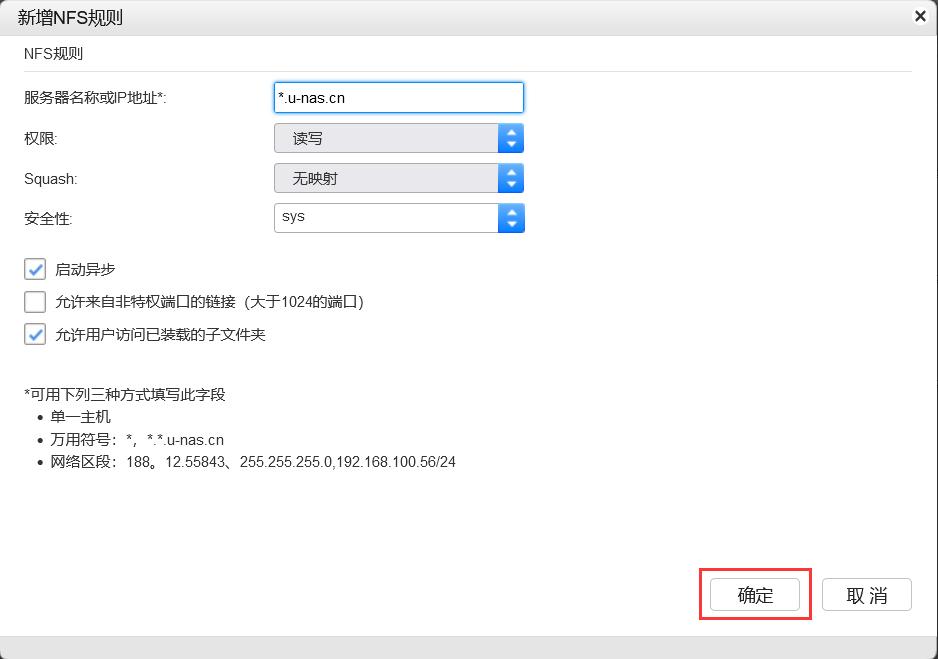

3)设置完成后点击“应用”

_images/NFS权限设置3.jpg

在客户端通过 NFS 装载共享文件夹

完成上述步骤后,您可用 NFS 客户端装载共享文件夹。下面我们将演示如何使用 Linux 访问共享文件夹。

a)启用NFS服务(在网络服务下的NFS协议下启用)

b)设置上述NFS规则

c)在要挂载NFS共享文件夹的机器上,打开终端(远程SSH工具连接即可)

d)按如下所示输入装载命令以在客户端通过 NFS 装载共享文件夹

mount -t nfs [UNAS IP address]:[mount path of shared folder] /[mount point on NFS client]

小技巧

示例:mount -t nfs 196.168.1.9:/nas/data/test /mnt

e)在u-file explorer资源管理器查看文件夹是否挂载成功(或者通过samba协议在计算机资源管理器查看是否挂载成功)

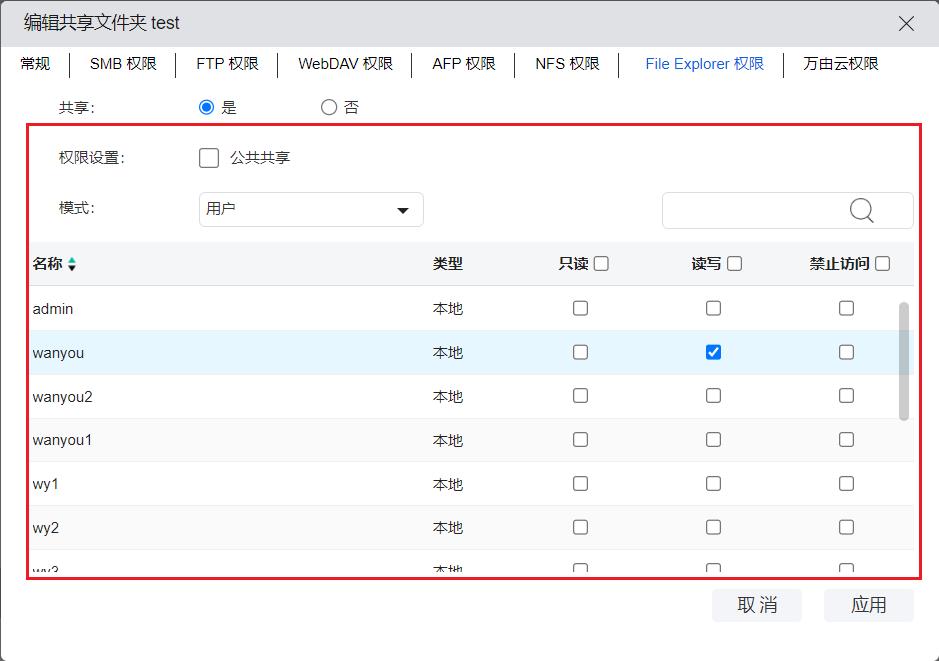

※ File Explorer权限设置

进入File Explorer权限,设置文件夹权限

这里可针对文件夹单独设置File Explorer权限,共享选择 “是” 的时候,在U-File资源管理器访问时,可查看到此文件夹,其他配置请查看上述配置文件夹描述,根据描述配置File Explorer权限。

_images/54.jpg

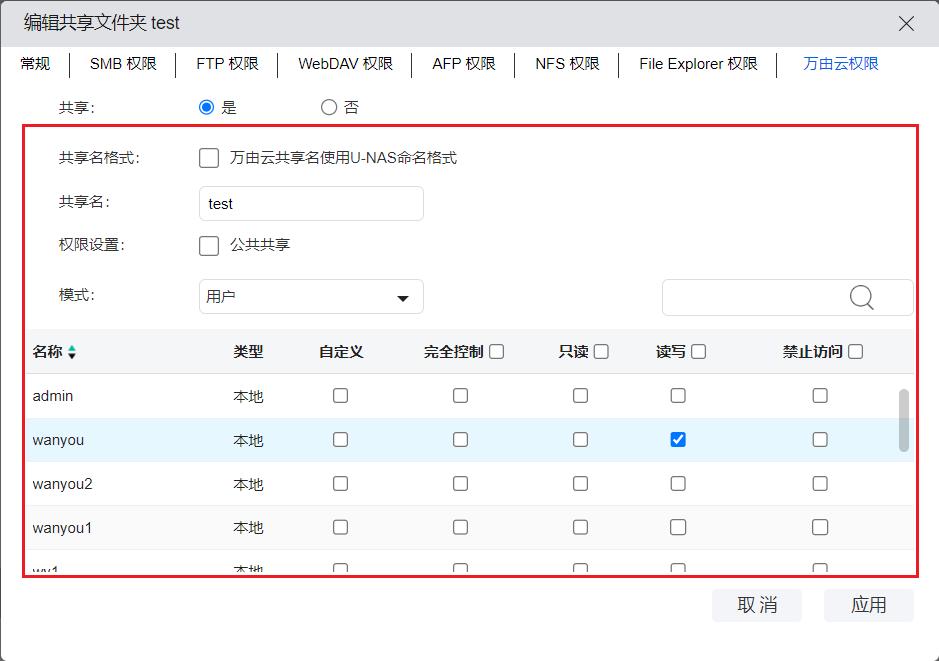

※ 万由云权限设置

进入WanyouCloud权限,设置文件夹权限

这里可针对文件夹单独设置WanyouCloud权限,共享选择“是”的时候,用万由云客户端登入后,在共享空间部分可以看到此文件夹,在此可针对用户设置相应的权限。另外选择custom为自定义权限,配合客户端完成权限设置。其他配置请查看上述配置文件夹描述,根据描述配置WanyouCloud权限。

_images/万由云.jpg

5.5 FC SAN

FC SAN 采用光纤网,服务器通过存储网络直接同光纤存储设备交换数据,利用光纤通道协议上加载SCSI协议来达到可靠的块级数据传输。数据采用FCP协议以块方式存取,几乎不占用服务器CPU运算处理资源。

FC SAN需要专用的存储交换机和光纤通道等硬件设备来构建高速存储网络

U-NAS 6 支持 FC Target (服务端) 和 FC Initiator (客户端)

● 步骤一:FC Target服务端创建LUN设备

● 步骤二:FC Target服务端创建目标

● 步骤三:FC Initiator客户端连接服务端

U-NAS 6.0 支持 FC Target 和 FC Initiator,

5.5.1 FC Target

FC Target 作为服务器端,需要先一个或多个创建Target,并为每个Target添加存储设备(LUN)。可在逻辑卷管理中创建LUN。

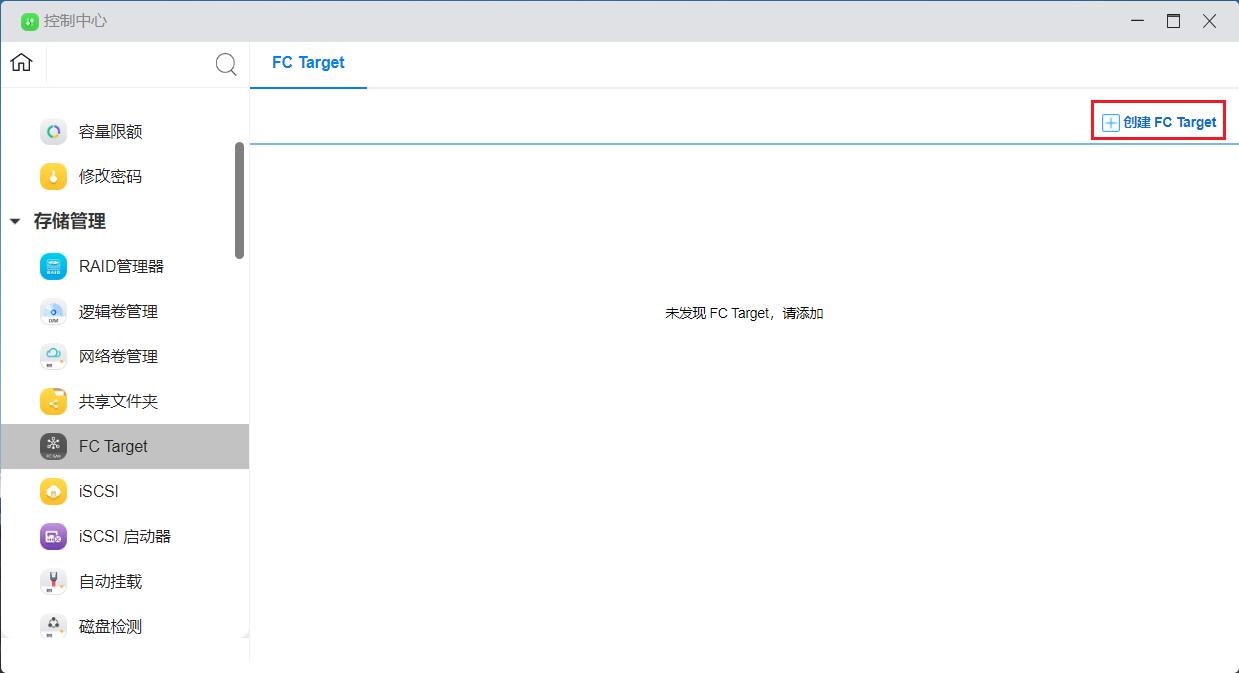

  1. 打开 FC Target程序,点击窗体右上角的【创建FC Target】,弹出创建对话框:

_images/fc1.jpg

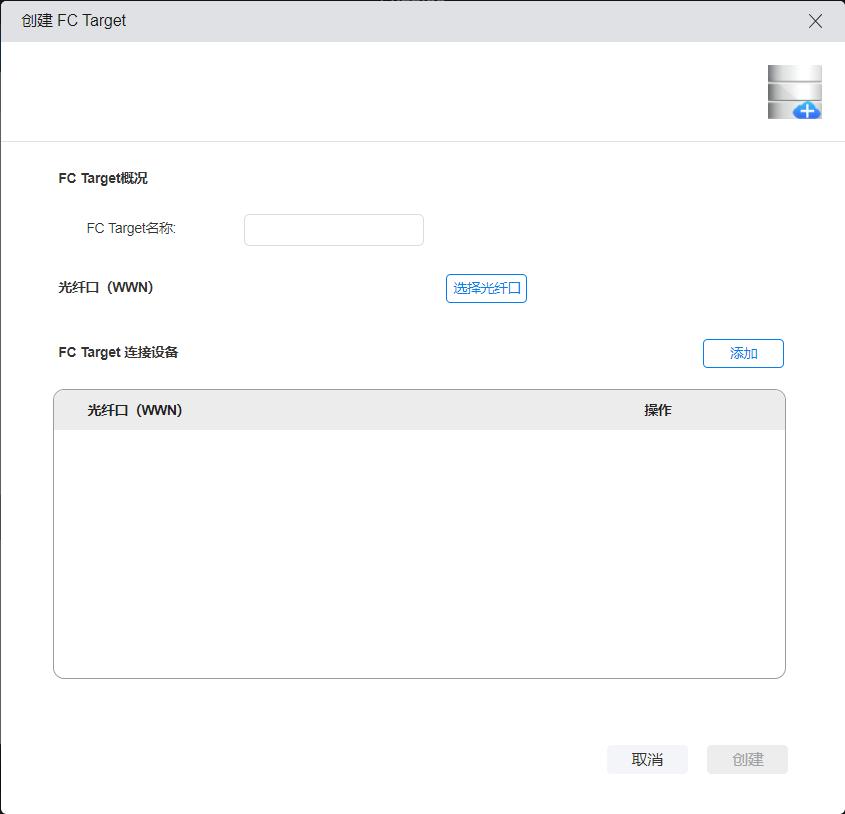

  1. 在创建FC Target对话框中,填写必要的信息:

_images/fc2.jpg

输入新的 FC Target名称。存在多个FC Target时要求每个名称不相同。名称由英文字母和数据组成,不建议使用特殊符号和汉字等。点击【选择光纤口】,弹出选择对话框:

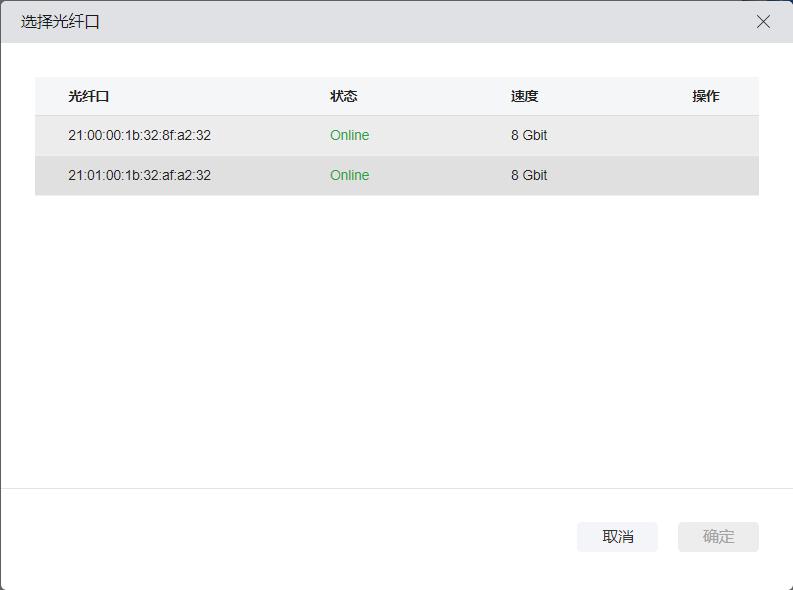

  1. 点击【选择光纤口】,弹出选择对话框:

_images/fc3.jpg

当本机存在可用的光纤口硬件时,会将所有光纤口都列出在对话框中,点击最右的【操作】列选择框,选中需要设置的光纤口,最点击对话框的【确定】按钮。

  1. 回到创建FC Target对话框后,点击【添加】按钮,弹出添加对话框,输入准备连接到当前FC Target的光纤口客户端:

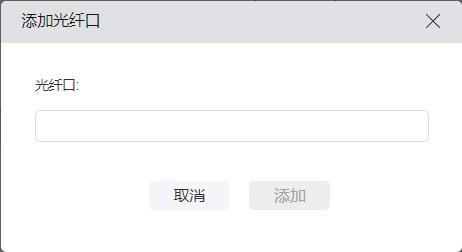

_images/fc4.jpg

请按照对话框中示例格式,填写客户端光纤口的WWN号。每次只能填写一个WWN号,如果需要填写多个,请在点击【添加】后再次从创建FC Target窗体中再次点击【添加】进行添加。

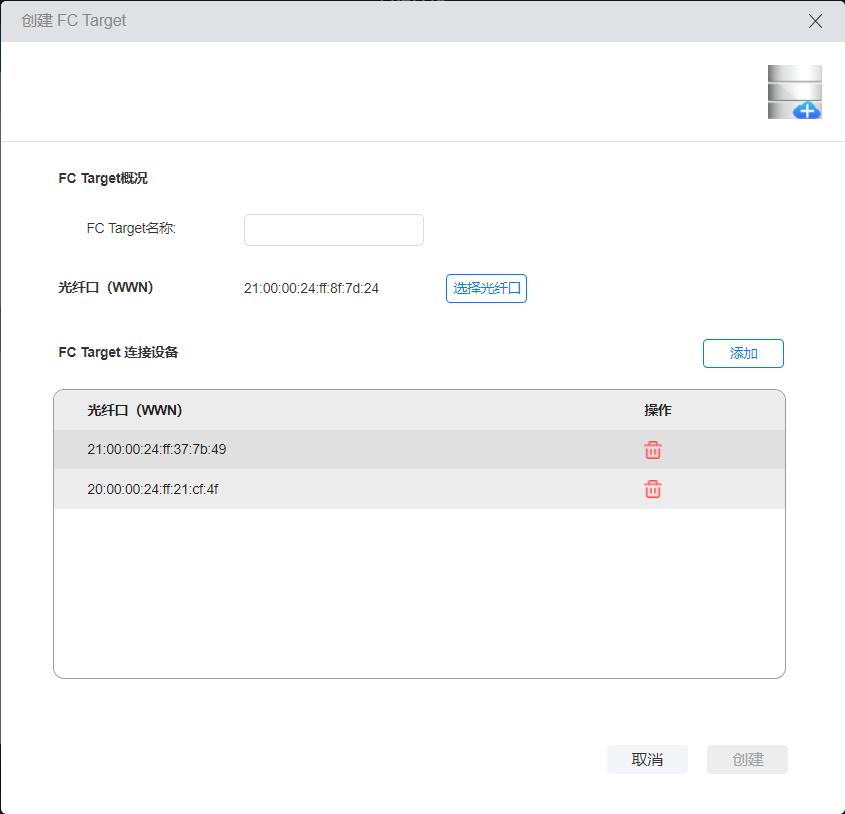

  1. 如果添加错误,或者需要取消一个客户端,可以在添加成功后的列表中,点击垃圾箱图标进行删除:

_images/fc5.jpg

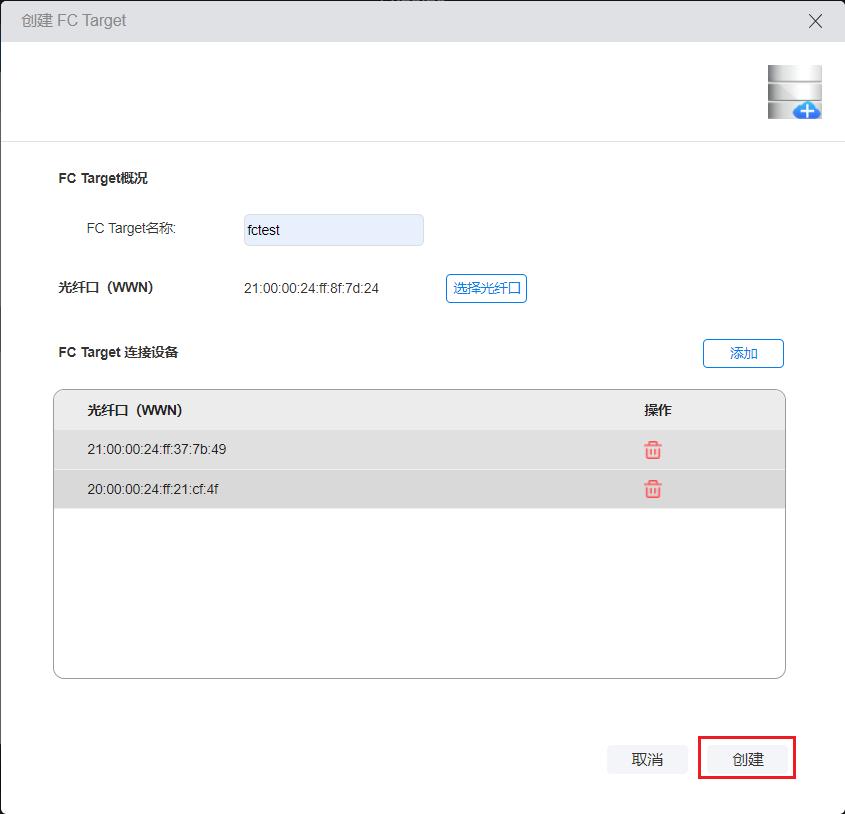

  1. 在确认填写的内容完整并正确后,点击【创建】按钮进行创建:

_images/fc6.jpg
  1. 创建完成后,会返回到主窗体界面中:

_images/fc7.jpg

停用

此时已创建了FC Target。可以通过点击【停用】,临时关闭相应的FC Target服务端。

查看

也可以点击【查看】,浏览已创建的FC Target信息:

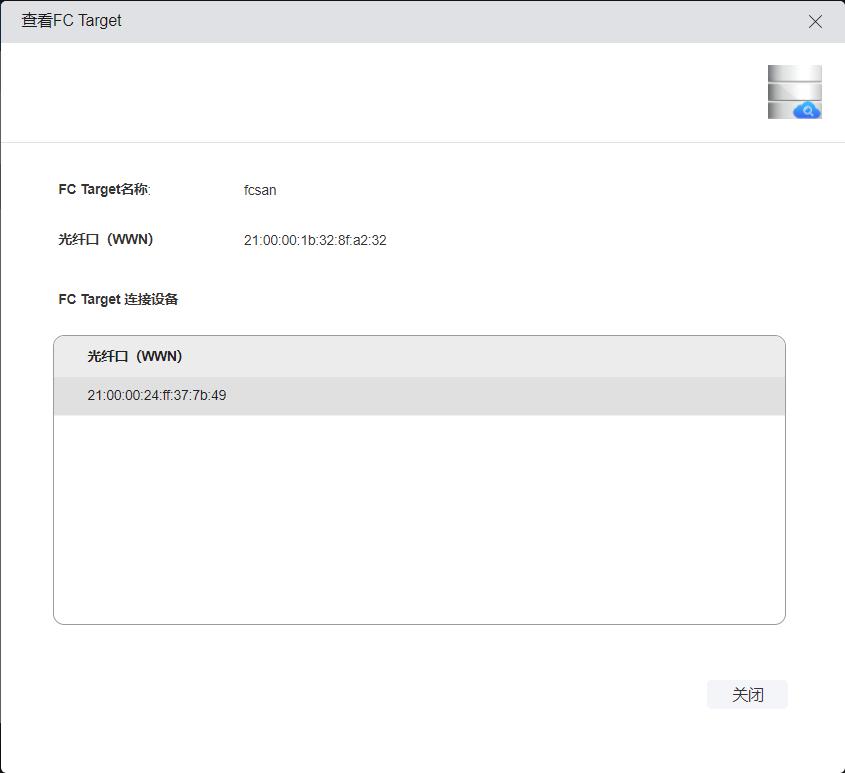

_images/fc8.jpg

编辑

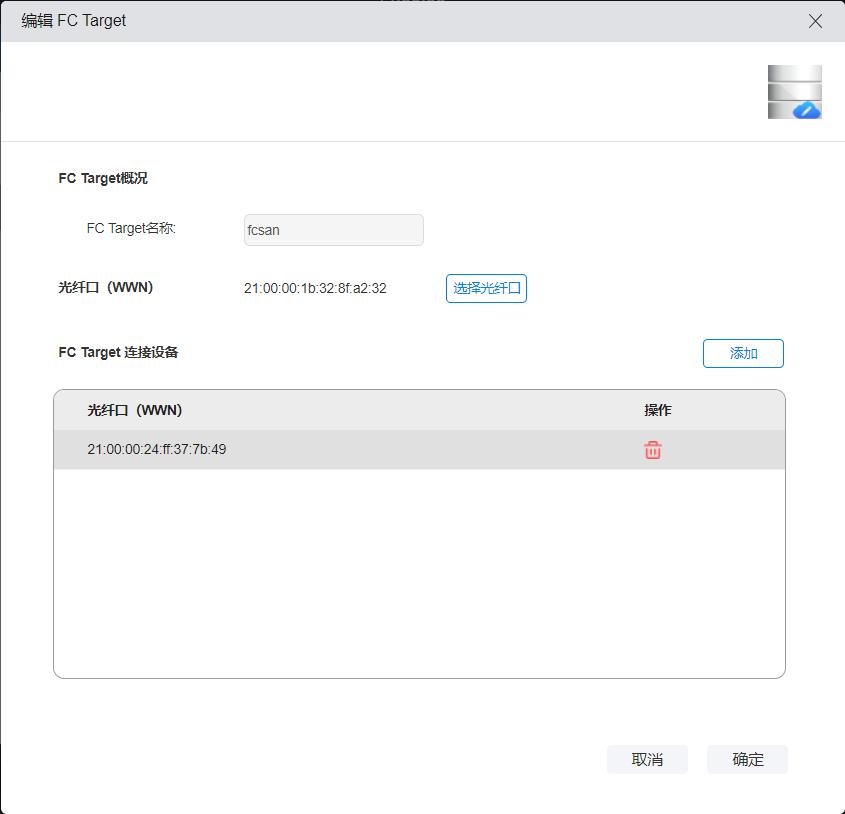

通过点击【编辑】可以修改除了名称以外的光纤口及连接设备信息:

_images/fc9.jpg

如果是FC Target名称有误,或需要修改,只能删除整个FC Target后重新创建。

添加LUN链接

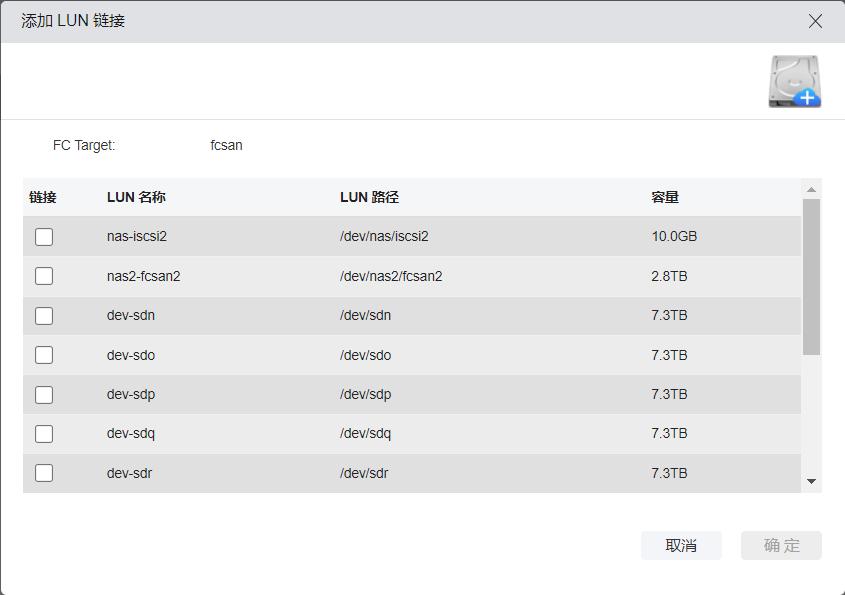

  1. 通过点击【添加LUN链接】,绑定相应的LUN存储设备。LUN存储设备需要在逻辑卷管理中单独创建。

_images/fc10.jpg

点击最左侧的【链接】列的选择框,选中一个或多个LUN后,点击【确定】进行绑定LUN。

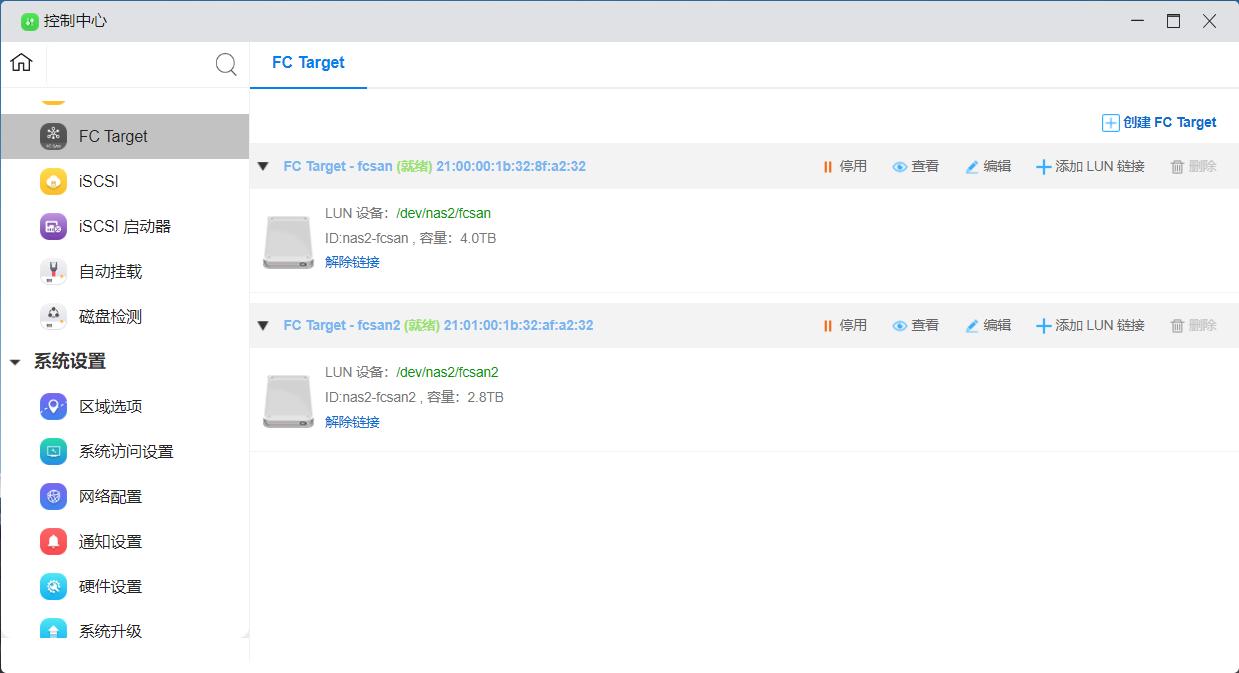

  1. 当绑定了存储设备后,FC Target在未“停用“状态下,即可被正常连接和使用:

_images/fc11.jpg
  1. 点击【解除链接】,解绑相应的存储设备,解绑之后客户端将无法再访问LUN中的数据。

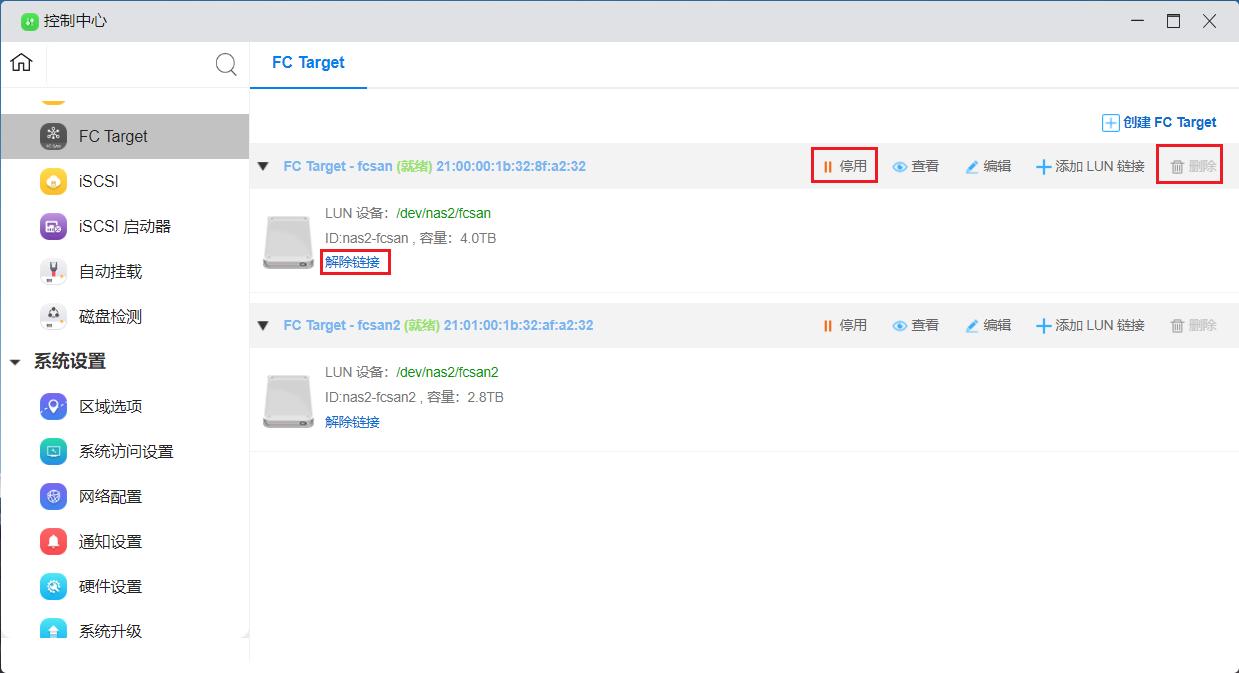

删除

点击【删除】,能够彻底删除整个FC Target ,但必须事先解绑所有已绑定的LUN。以防止误删造成数据丢失。

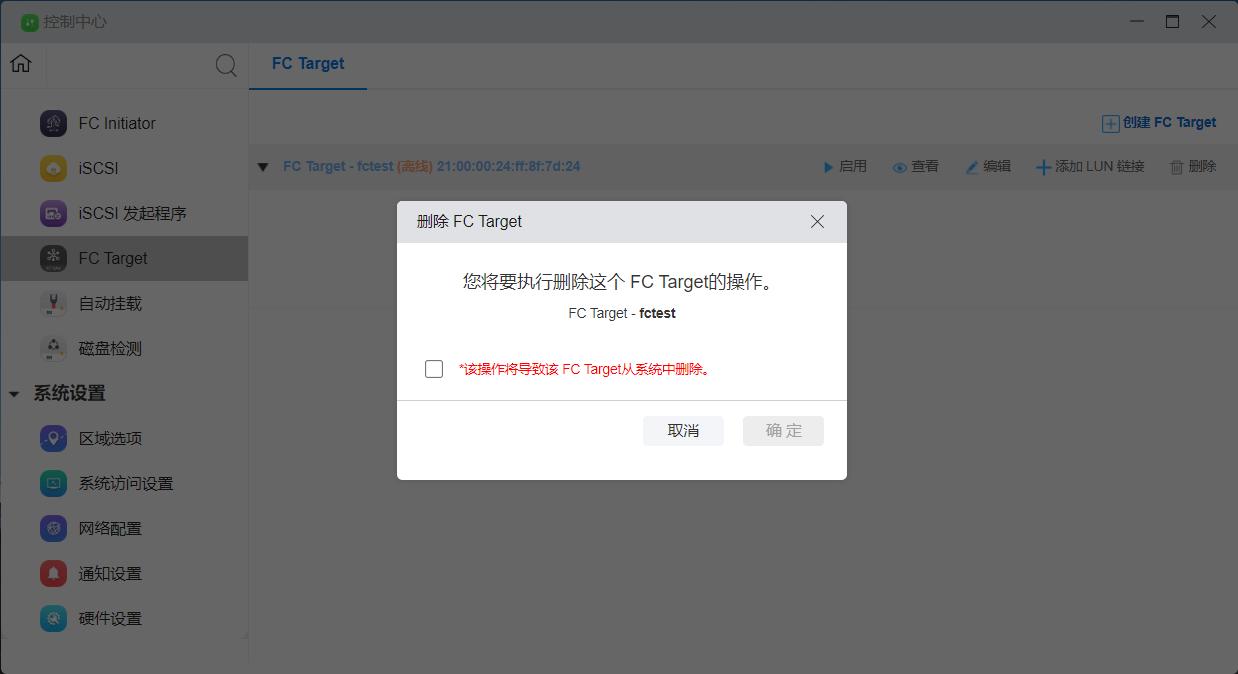

_images/fc12.jpg _images/fc121.jpg

至此,整个FC Target的操作已全部完成。

5.5.2 FC Initiator 设置

FC Initiator 作为 FC san 的连接端、客户端,通过连接到指定的FC Target设备上,进行数据的通讯。本身为免设置,只显示出相关的硬件地址和状态信息。

打开 FC Initiator程序,会自动显示当前机器上的硬件光纤口信息,以及状态。

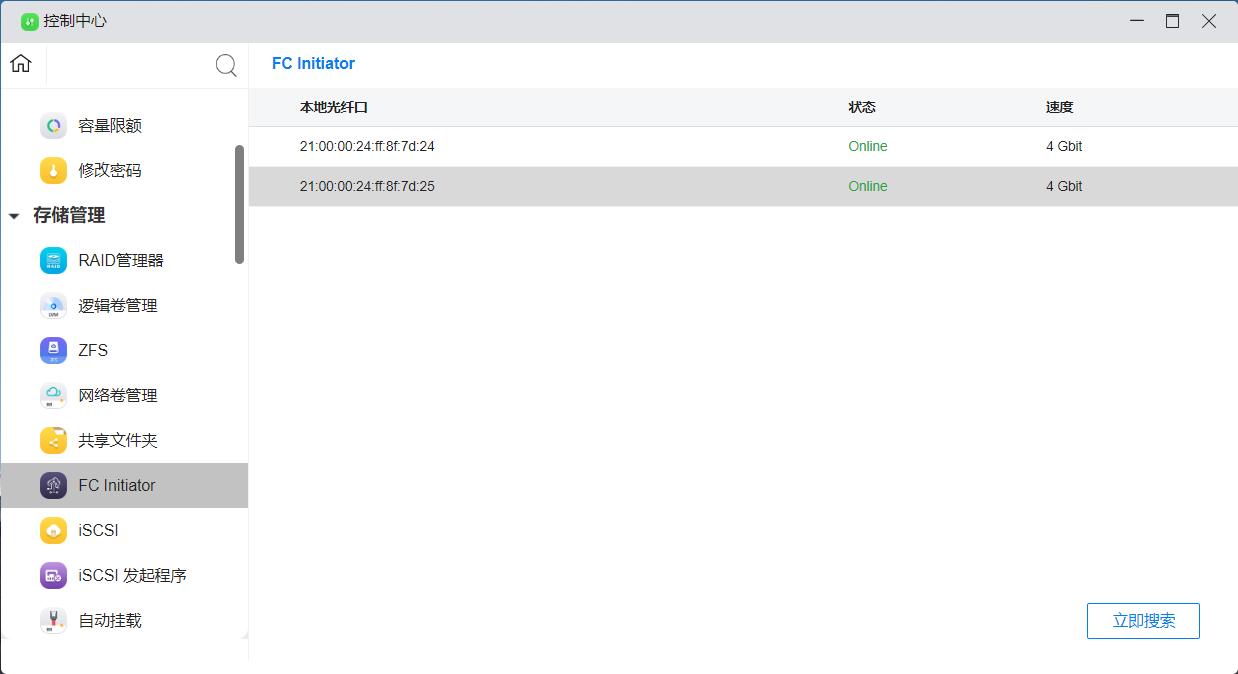

_images/FCInitiator01.jpg

其中本地光纤口的地址,需要填写到准备连接的FC Target的客户端设备中。

点击【立即搜索】可以刷新当前页面,一般无须操作。

一旦与FC Target连接成功后,服务端的存储设备可以在逻辑卷管理器中可见,即可进行相关的配置、使用。

5.6 网络卷管理

U-NAS 6下集成了Netdrive(挂载网络卷)的功能,支持内外网服务器以及云存储服务器的挂载,目前支持的有Samba,FTP,webdav,NFS协议以及阿里云OSS,腾讯云COS存储对象, Dropbox,Box,OneDrive, Microsoft Azure Blob Storage, Yandex.Disk,google Drive,挂载成功后,可以对其设置共享和权限。通过这个方式,可以挂载其他设备上的共享资源,这样就通过一台设备直接访问多个平台上的共享,使用起来非常便捷。

5.6.1 挂载网络卷

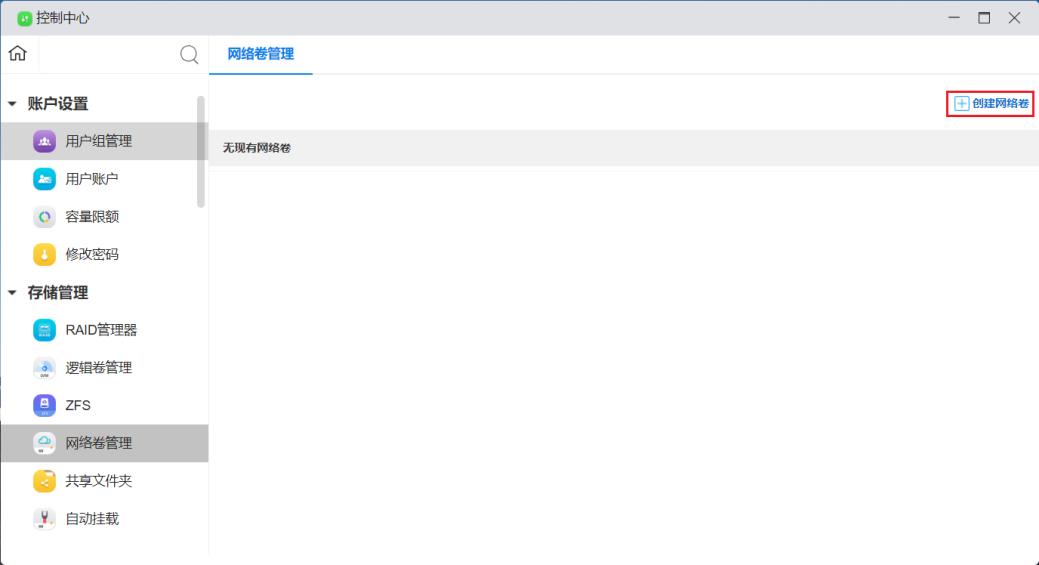

1.点击“创建网络卷”

_images/挂载网络卷.jpg

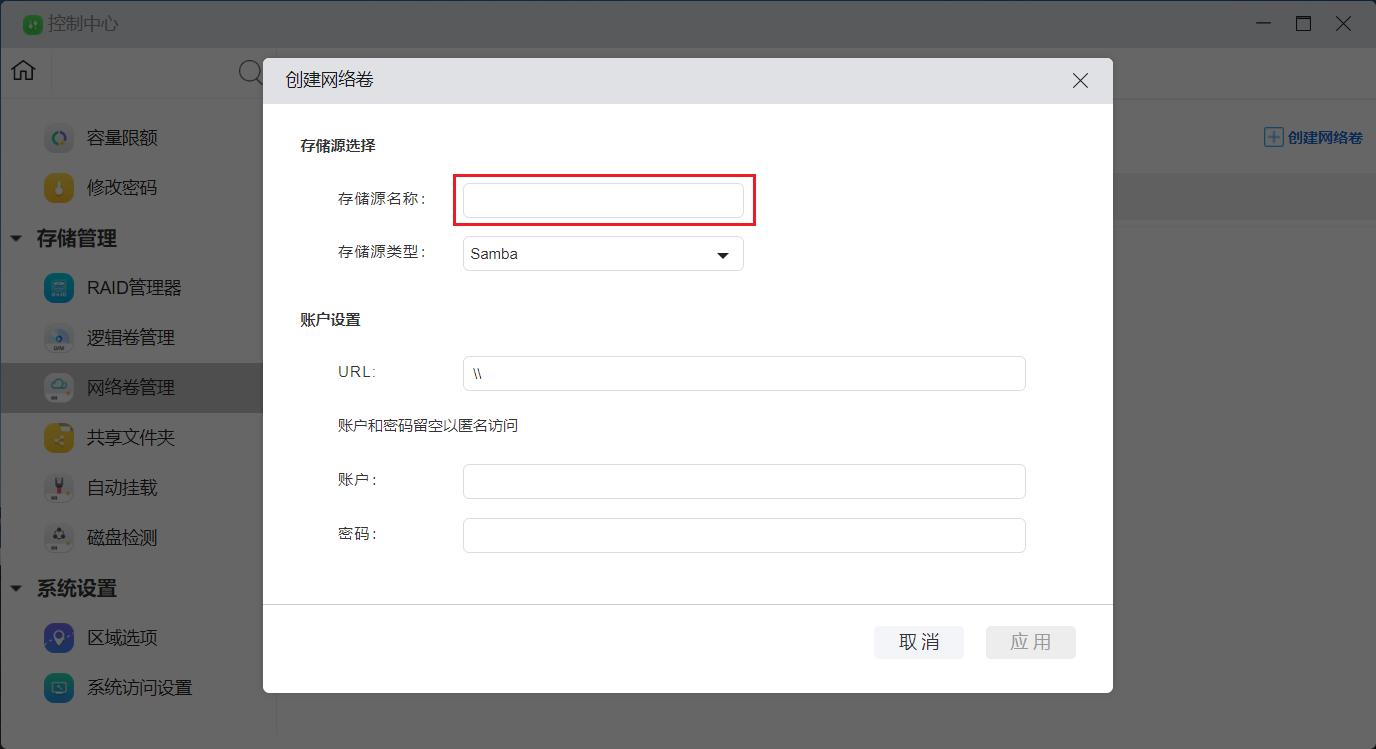

2.给要挂载上的存储源命名

_images/挂载网络卷_2.jpg

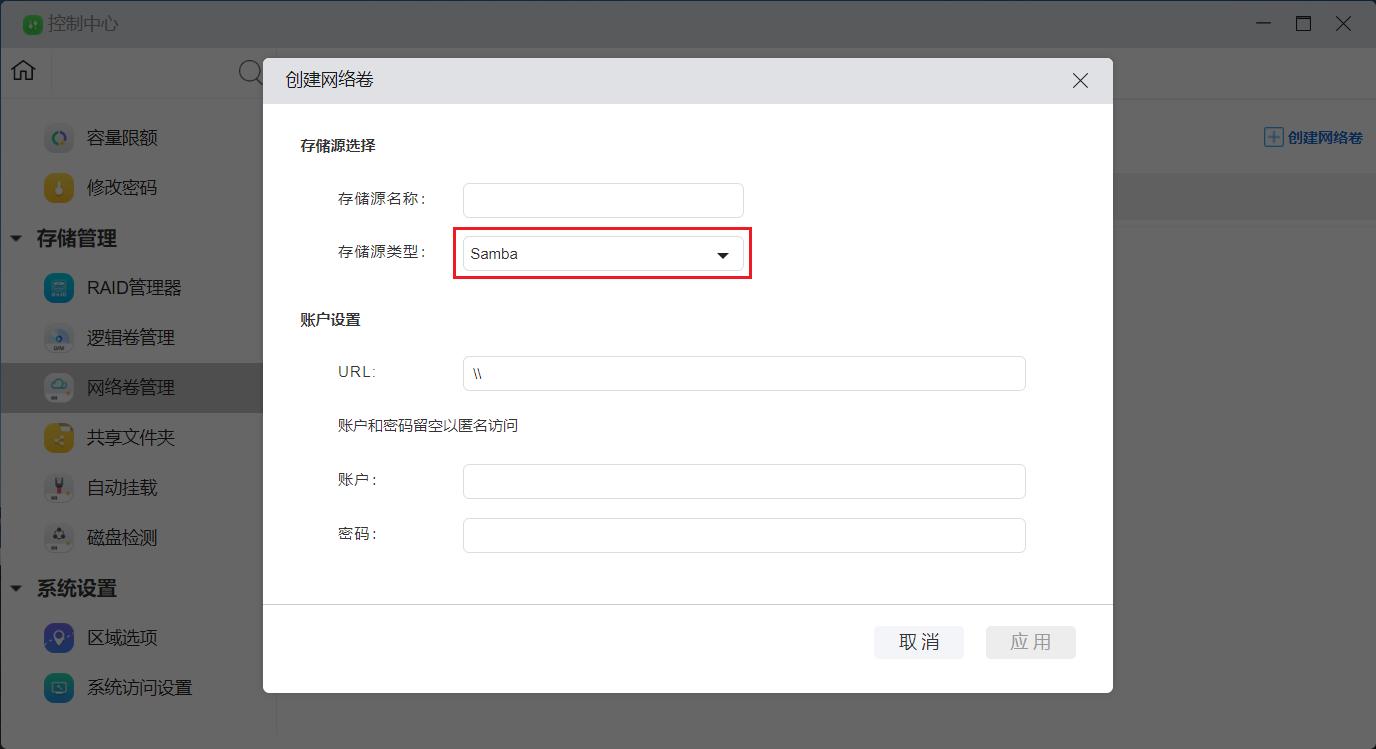

3.选择一个存储源类型

目前支持的有Samba,FTP,webdav,NFS协议以及阿里云OSS,腾讯云COS存储对象, Dropbox,Box,OneDrive, Microsoft Azure Blob Storage, Yandex.Disk,google Drive。

_images/挂载网络卷_3.jpg

Samba协议挂载

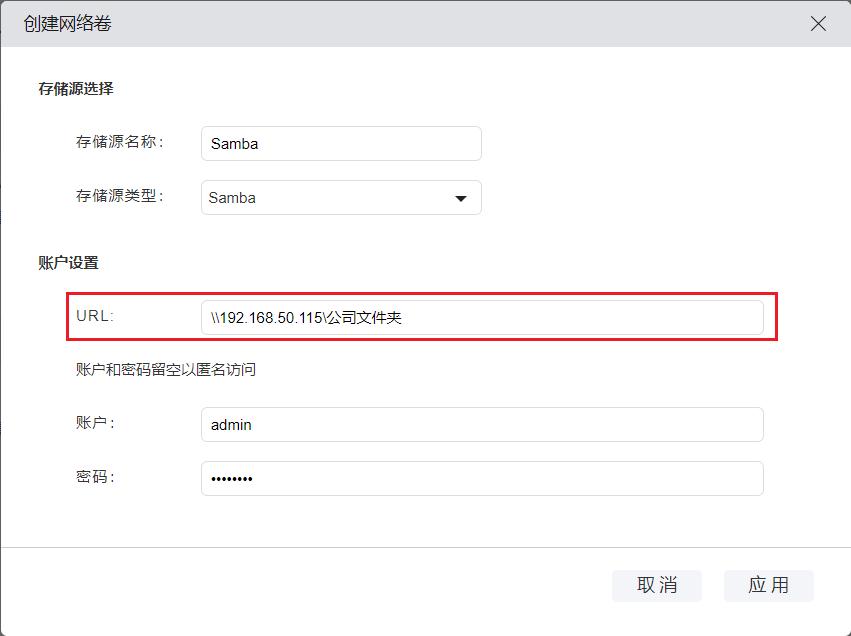

Samba协议挂载需要指定路径到共享文件夹名称,用有权限的账号访问,点击“应用”

_images/挂载网络卷_4.jpg

提示

URL:根据存储源类型区别,Samba协议要求指定要挂载的共享文件夹的具体路径

账户和密码:没有权限的共享文件夹,这里账户和密码可以直接留空。有权限的共享文件夹,直接填入有权限访问的账号和密码即可

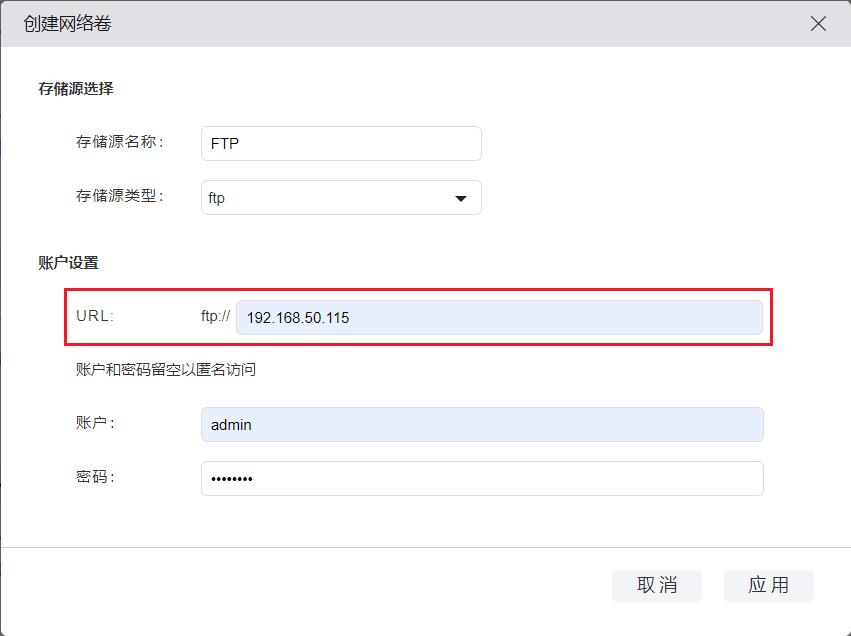

ftp协议挂载

_images/挂载网络卷_5.jpg

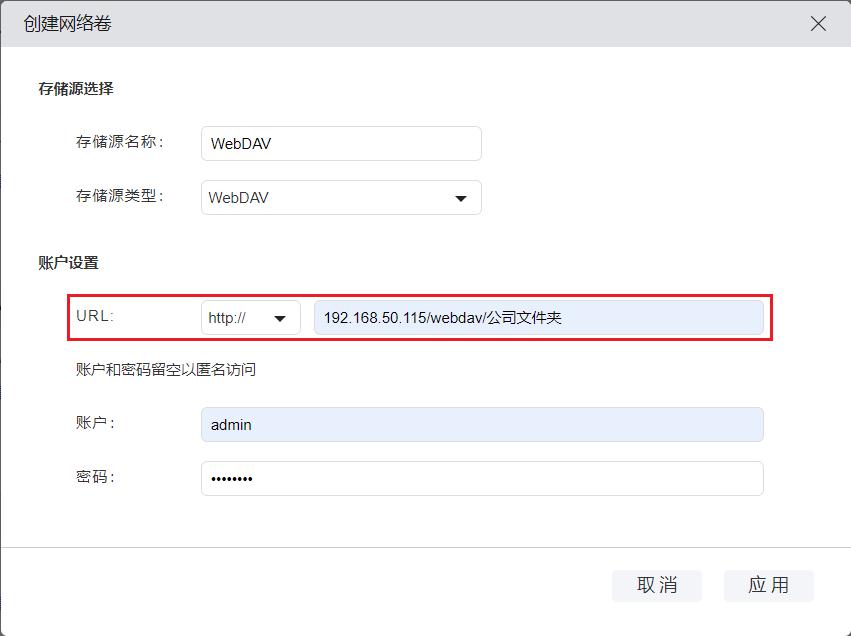

webdav协议挂载

webdav协议需要在IP地址后面跟上路径/webdav

_images/挂载网络卷_6.jpg

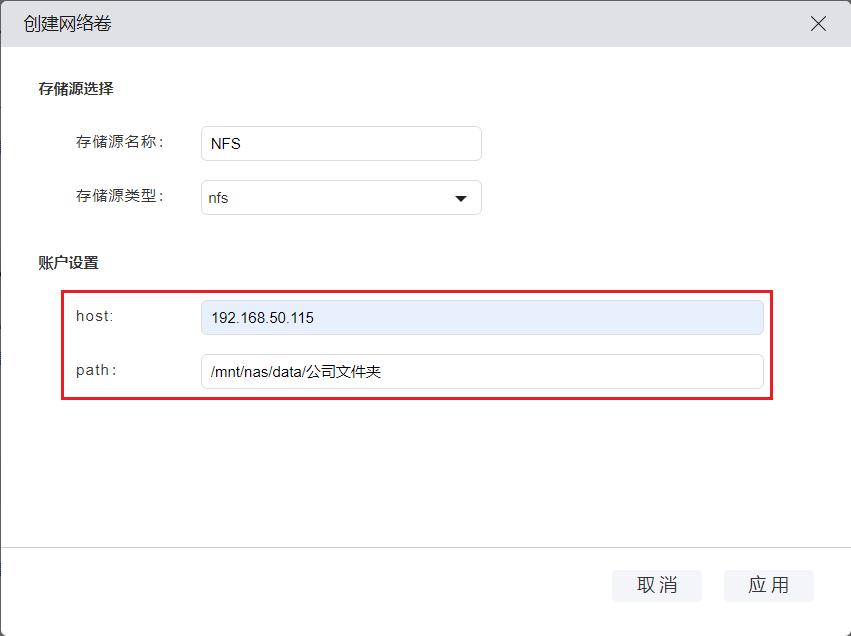

NFS 协议挂载

提示

NFS 挂载时,host为U-NAS设备的IP地址,path为共享文件夹的挂载路径

注意:挂载NFS 协议需要先在服务端把要挂载的这台U-NAS的IP添加到NFS规则里,可参考NFS 协议使用

_images/挂载网络卷_7.jpg

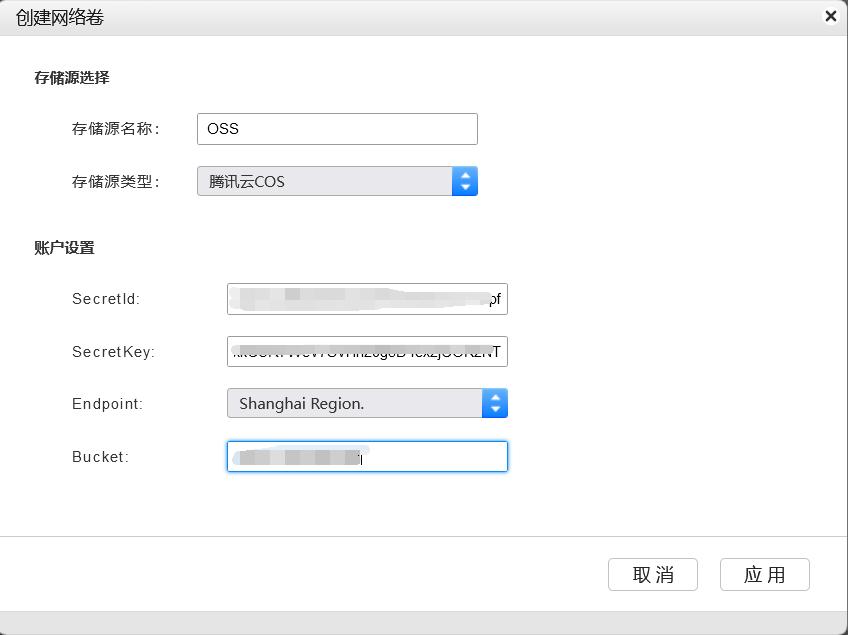

挂载腾讯云COS

提示

URL:根据存储源类型区别,Samba协议要求指定要挂载的共享文件夹的具体路径 账户和密码:没有权限的共享文件夹,这里账户和密码可以直接留空。有权限的共享文件夹,直接填入有权限访问的账号和密码即可

_images/挂载网络卷_8.jpg

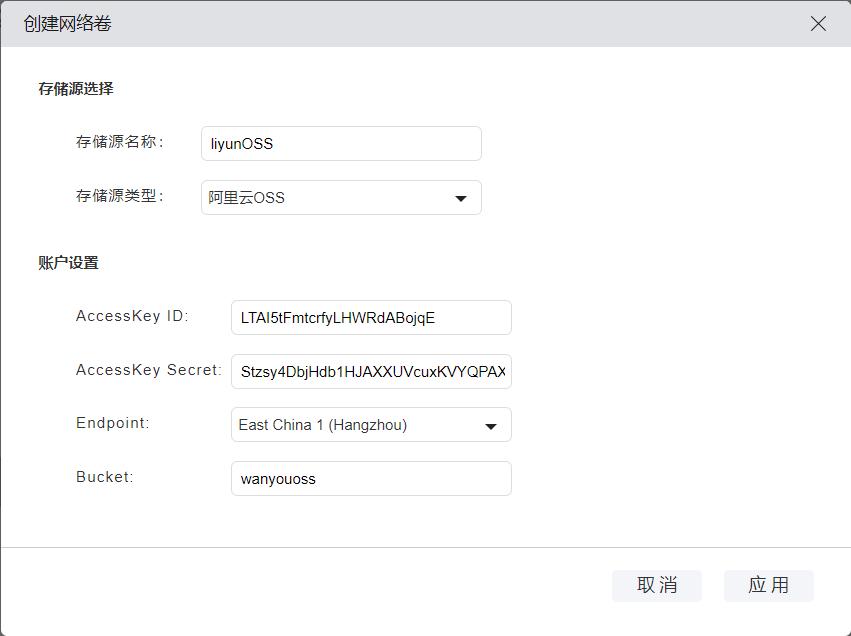

挂载阿里云COS

_images/挂载网络卷_9.jpg

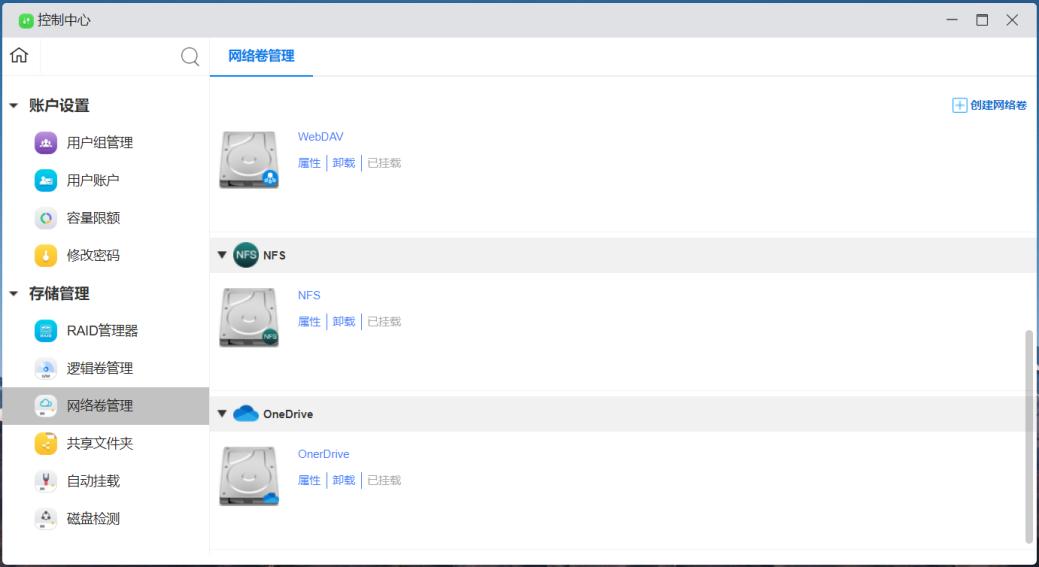

  1. 挂载成功后,在页面可以看到卷是“已挂载”的状态

_images/挂载网络卷_10.jpg

5.6.2 共享网络卷

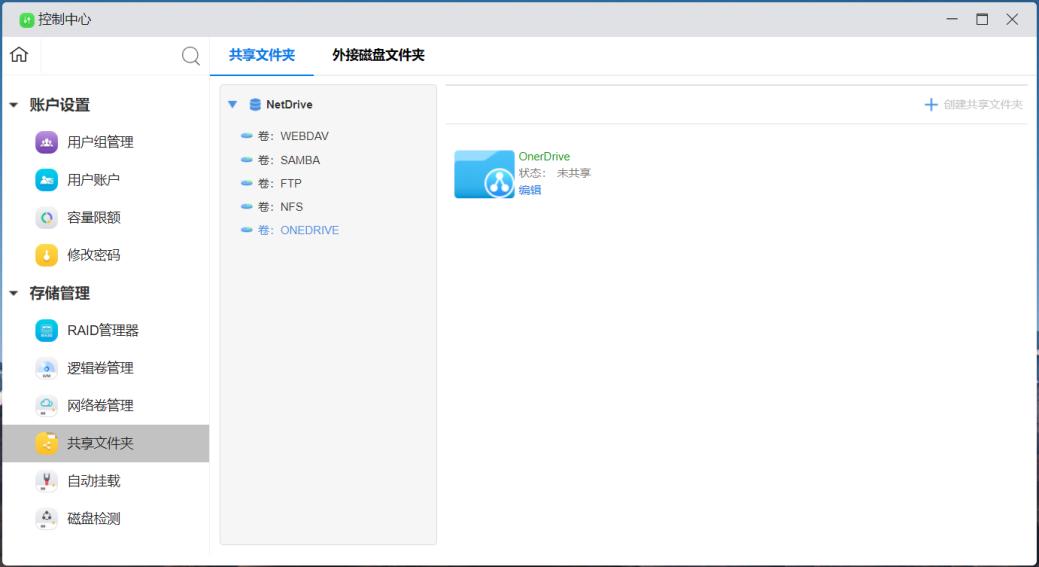

1.进入到共享文件夹下,查看刚才已经挂载上的网络卷

_images/共享网络卷.jpg

2.点击“编辑”>设置共享文件夹权限(这里可参考共享文件夹下的权限设置)

_images/共享网络卷_3.jpg

5.6.3查看挂载的网络卷下的文件

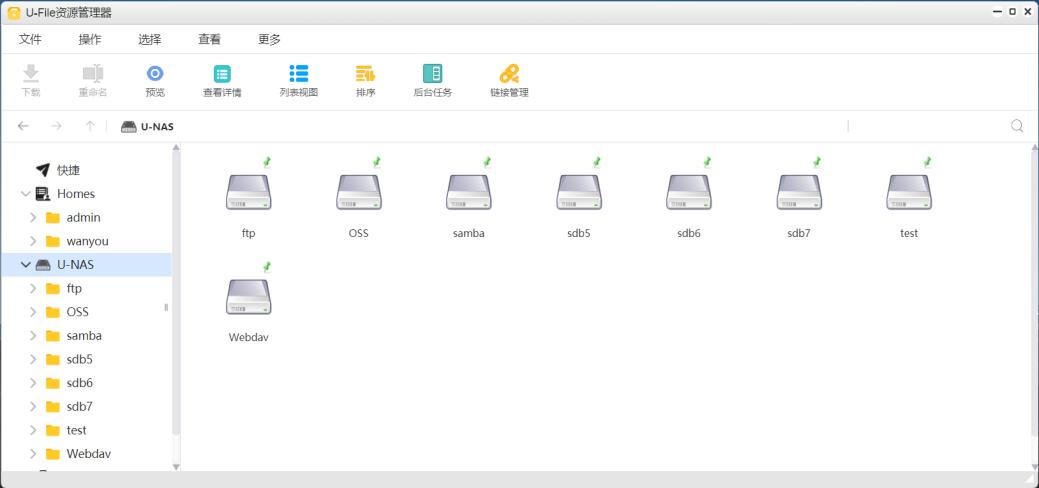

可以在U-File explorer 里查看挂载的文件

_images/共享网络卷_4.jpg

5.7 ISCSI

iSCSI 是一种存储区域网络 (SAN) 服务,可提供对整合的分段块数据存储的访问。 它加快了内部网上的数据传输和远程存储空间管理。通过将 iSCSI LUN 映射到 iSCSI Target,客户端服务器可以通过其 iSCSI 启动器进行连接,并在连接成功后,像访问本地硬盘一样访问存储空间。根据型号,U-NAS 支持在可映射的 iSCSI LUN 上创建多个 iSCSI 目标。

U-NAS 6 支持 iSCSI Target 和 iSCSI Initiator,可通过 Windows 启动器或 Linux 系统上的 iSCSI 启动器挂载使用。

下面将分别介绍:

进入“控制中心 > 存储管理 > iSCSI”

5.7.1 iSCSI Target 设置

※ 创建iSCSI 目标

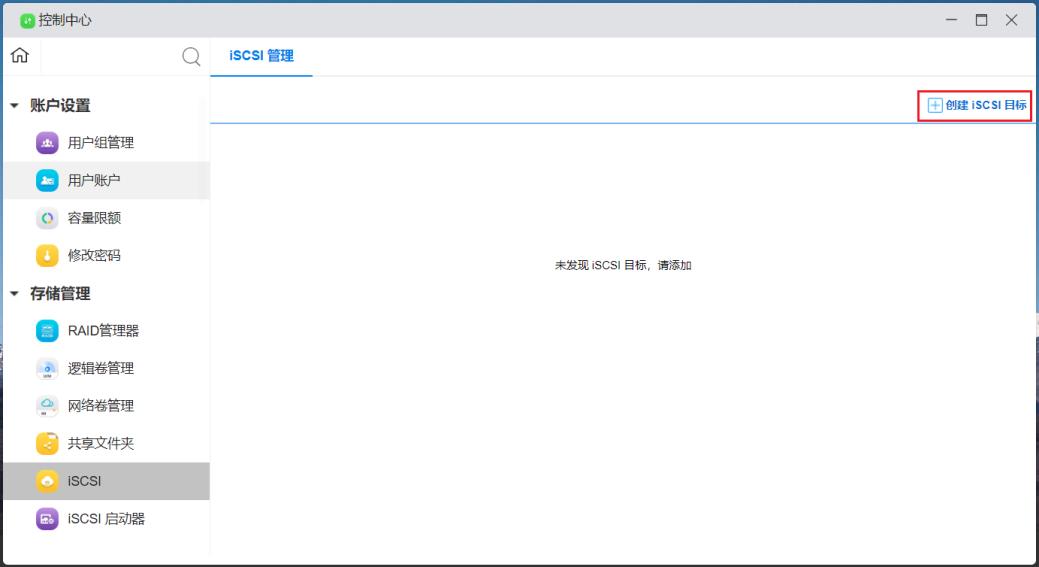

  1. 点击“创建ISCSI目标”

_images/55.jpg
  1. ISCSI具体参数配置

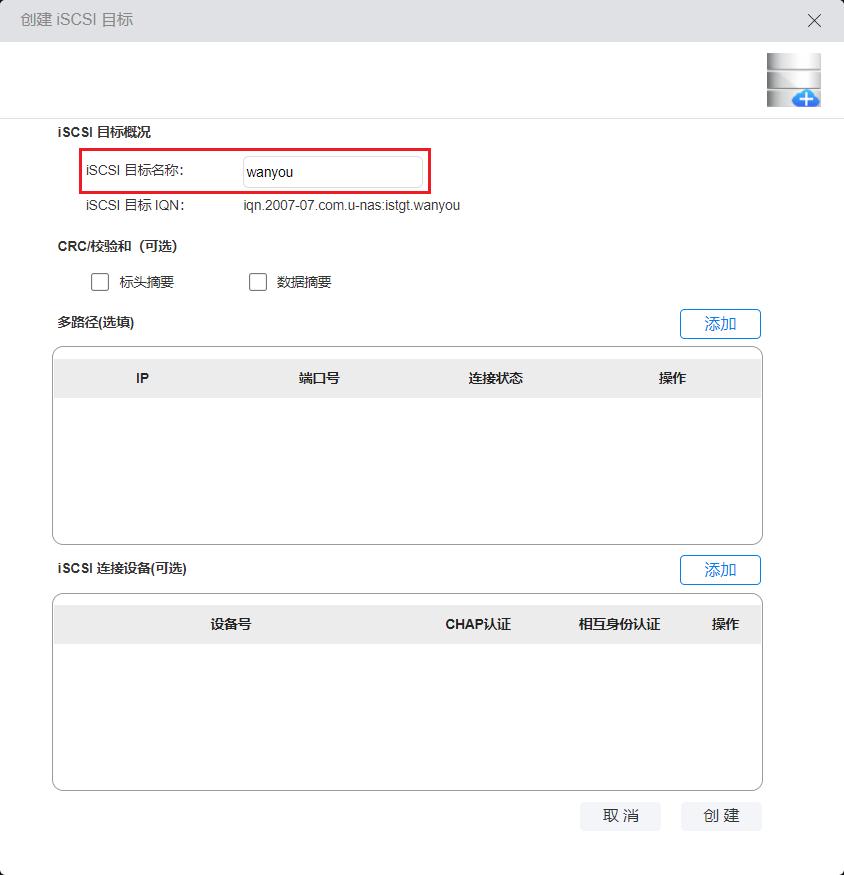

2.1 输入 iSCSI Target 的目标名称以及别名

_images/创建iSCSI目标_2_1.jpg

2.2 CRC 校验可根据自己需要选择是否要选中

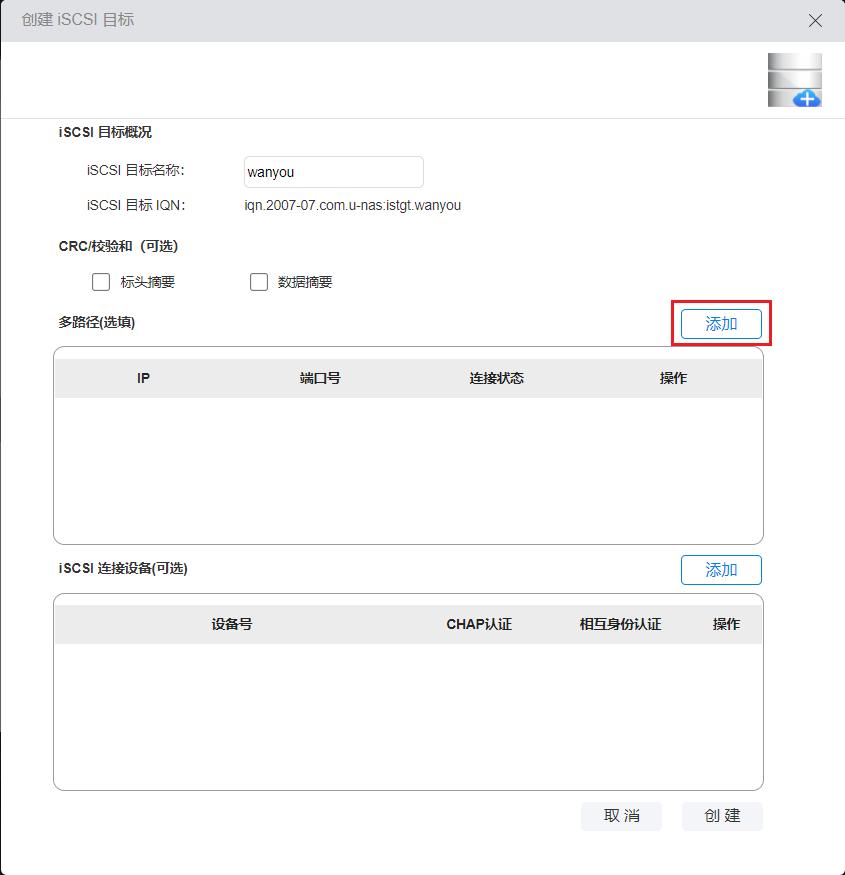

2.3 如果要启用多路径的话,点击“添加”(多路径需要多网卡的设备支持)

_images/创建iSCSI目标_2_3.jpg

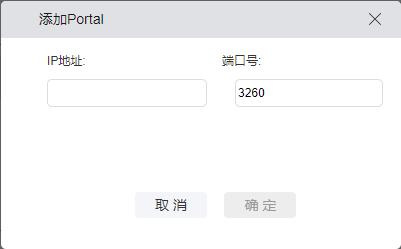

2.4 填入ip地址,设置完成后点击“确定”即可

_images/创建iSCSI目标_2_4.jpg

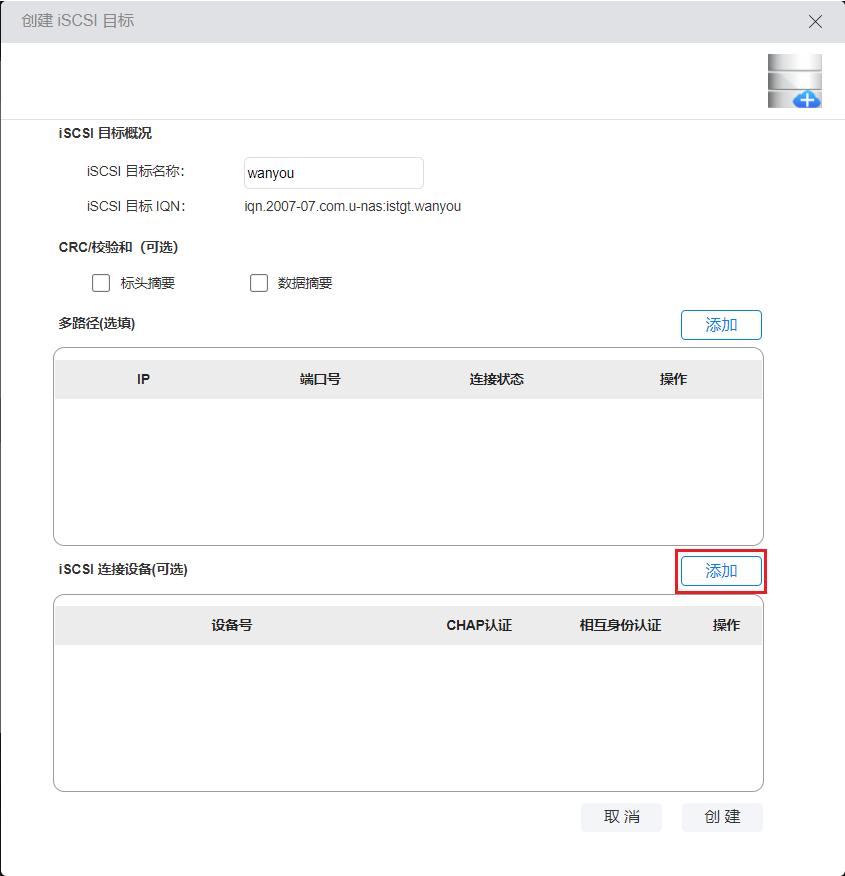

2.5 Iscsi连接设备号(如无需启用认证的情况,此步骤可忽略)

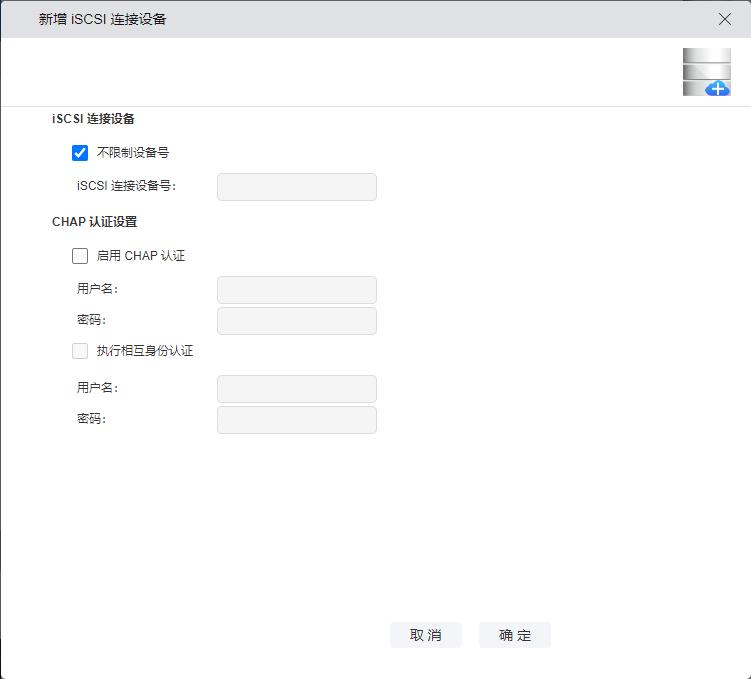

点击“添加”,进入到配置页面

_images/创建iSCSI目标_2_5_1.jpg _images/创建iSCSI目标_2_5_2.jpg

iscsi连接设备号通过iscsi 发起程序那边获取,CHAP 认证以及执行相互身份认证的账号和密码也是必须保证和ISCSI 发起程序那边发现门户认证方式保持一致。

U-NAS 系统上的设备连接号,可通过如下方式获取

  1. 进入 控制中心-》存储管理-》ISCSI initiator

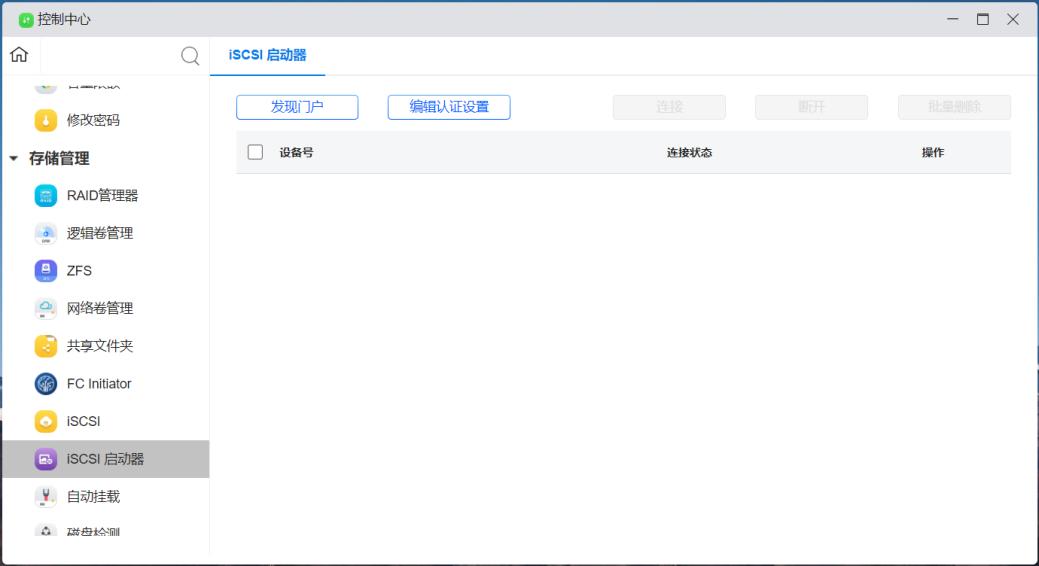

    _images/unas连接设备号.jpg

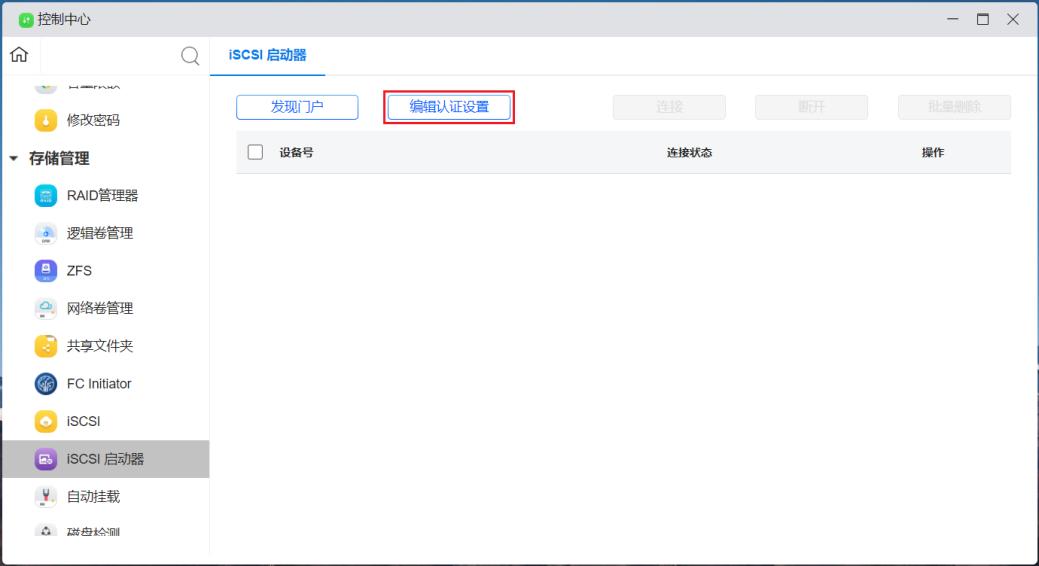

  2. 点击编辑认证设置

    _images/unas连接设备号_b.jpg
  3. ISCSI具体参数配置

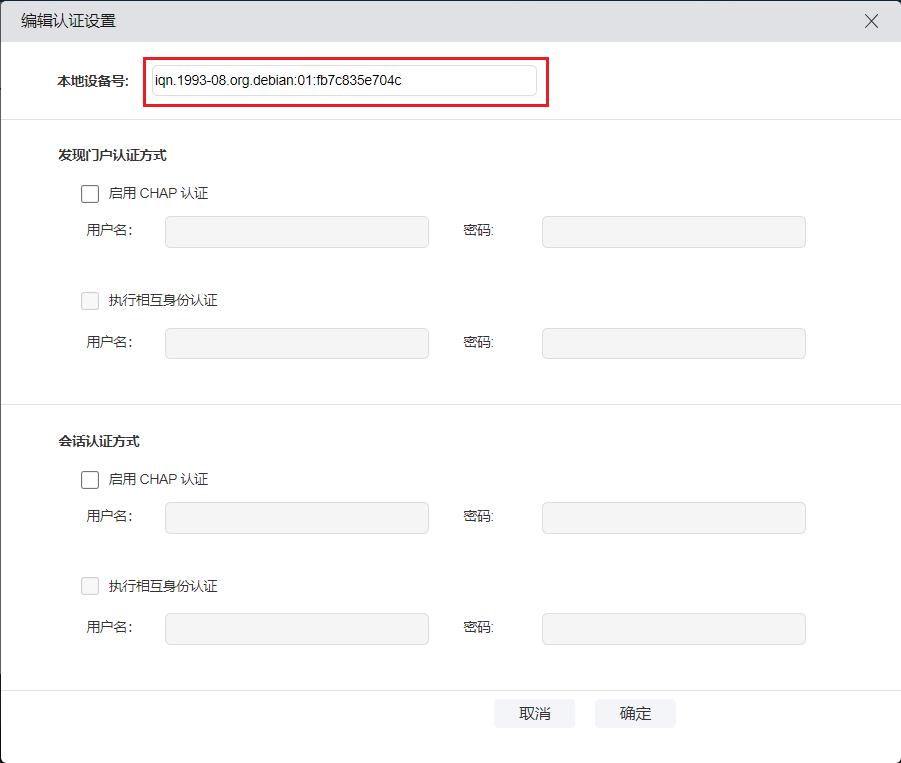

    _images/unas连接设备号_22.jpg

windows可根据如下方式获取iscsi连接设备号

a.找到一台您打算用iscsi发起程序连接NAS 的pc 或者服务器

b.计算机-开始-搜索程序框搜索搜索iscsi ,找到iscsi 发起程序

_images/windows连接设备号_b.jpg

c.进入iscsi 发起程序,找到配置下的,发起程序名称,如下图所示位置

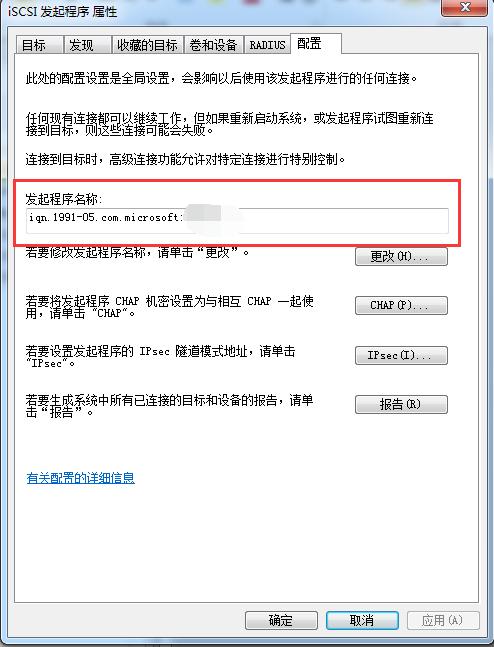

_images/windows连接设备号_c.jpg

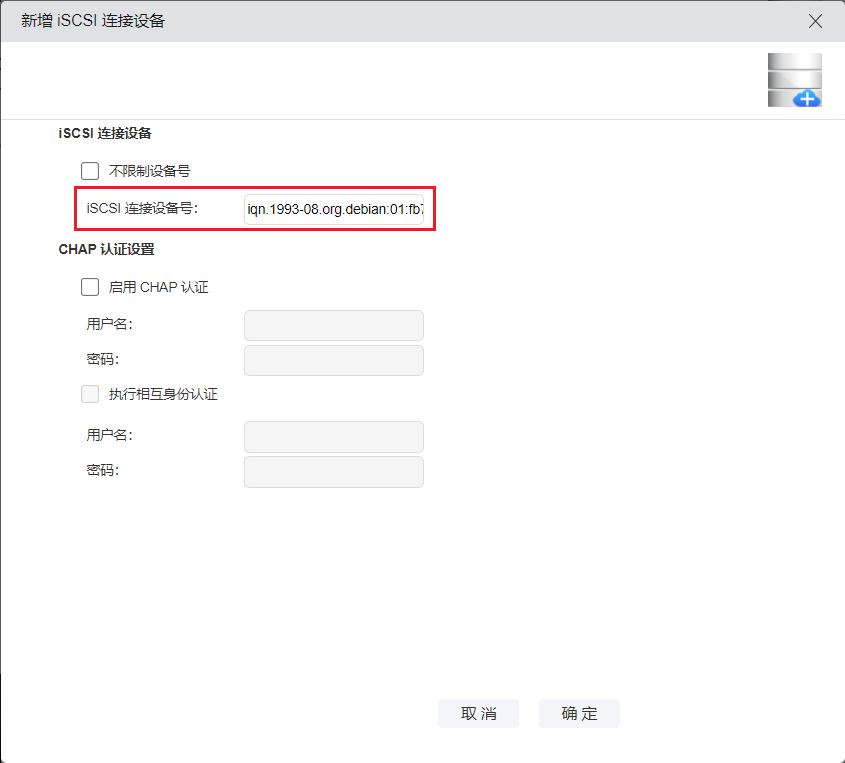

将上述获取到的ISCSI发起程序名称填写到U-NAS 管理界面的iscsi连接设备号里,如下图所示

_images/填写连接设备号.jpg

3.1 设置认证方式

启用CHAP认证

选中启用CHAP认证,填写用户名和密码,这里用户名可随意(可使用NAS中创建的用户账户)

提示

密码必须由需要12-16位字符组成,由英文和字母共同组成

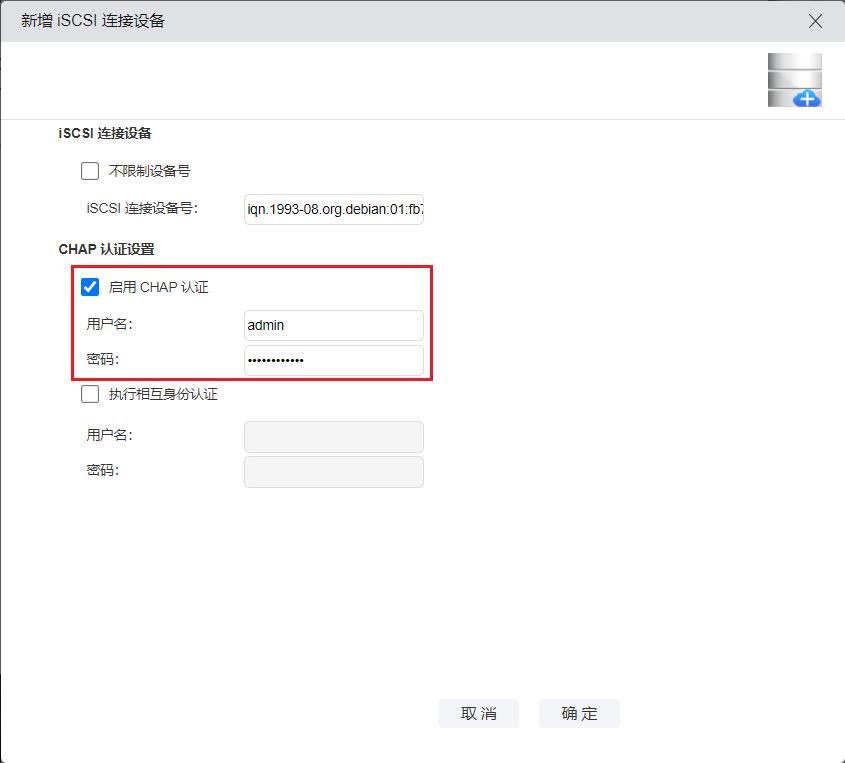

_images/启用CHAP认证_1.jpg

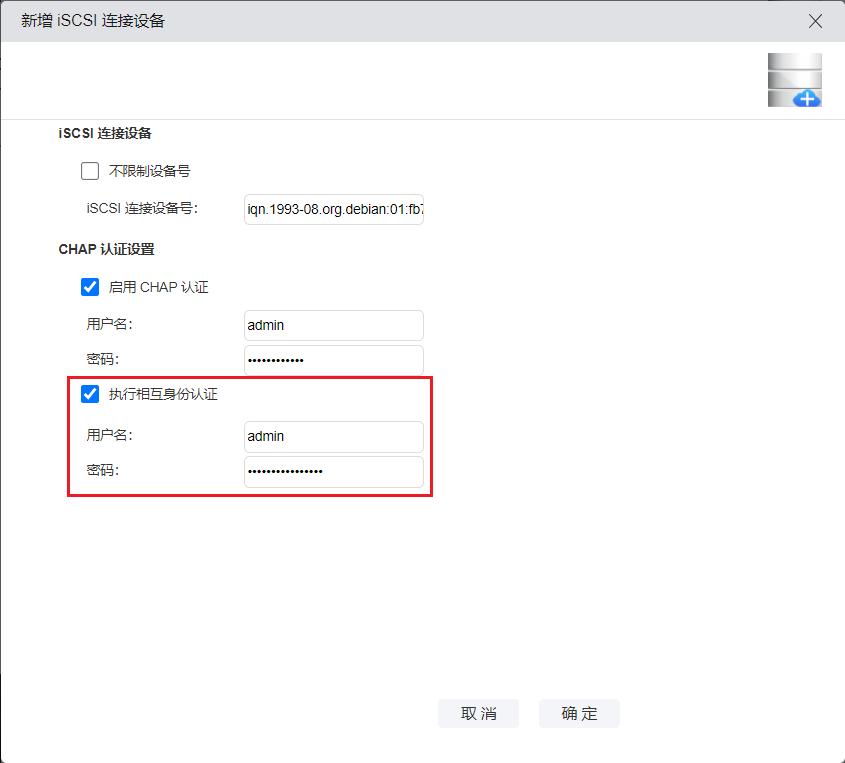

执行相互身份认证

提示

  1. 执行相互身份认证必须要在执行CHAP认证的基础上方可启用

  2. 用户名和上述iscsi连接设备名称一致

  3. 密码要求必须16位字符(可由数字和字母构成)

_images/执行相互身份认证_1.jpg

3.2 设置完成后点击“确定”

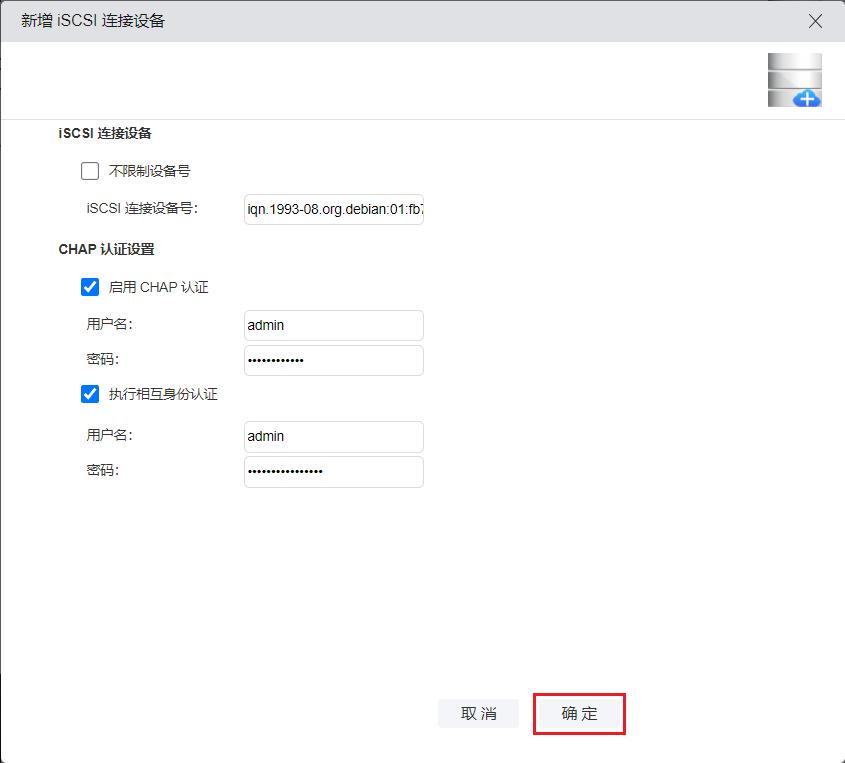

_images/执行相互身份认证_2.jpg

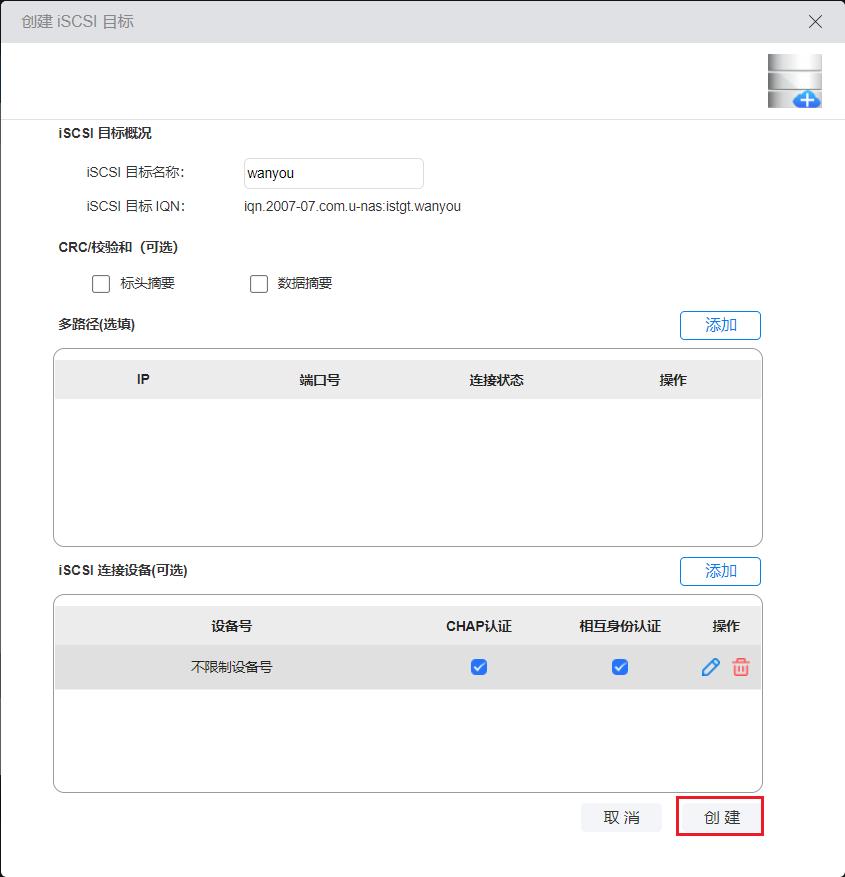

3.3 配置完成后,点击“创建”即可

_images/执行相互身份认证_3.jpg

提示

名词解释:

iSCSI目标名称:给ISCSI目标命名,此处命名为nas

CRC 总和检查码:启动 CRC 总和检查码来确认数据传输时是否有错误发生。

CHAP认证:如果您选择 CHAP,服务器将可以验证用户身分。名称必须由 1 到 12 个英文本母或数字所构成,而密码必须由 12 到 16 个英文本母或数字所构成。

相互 CHAP 认证: 若您选择相互 CHAP加密认证,客户端及服务端则要互相通过验证才能使用。

※ 添加LUN设备

若此处没有可用的lun 设备,请返回到 控制中心 > 存储管理 > 逻辑卷管理,新建文件系统为LUN设备的卷。

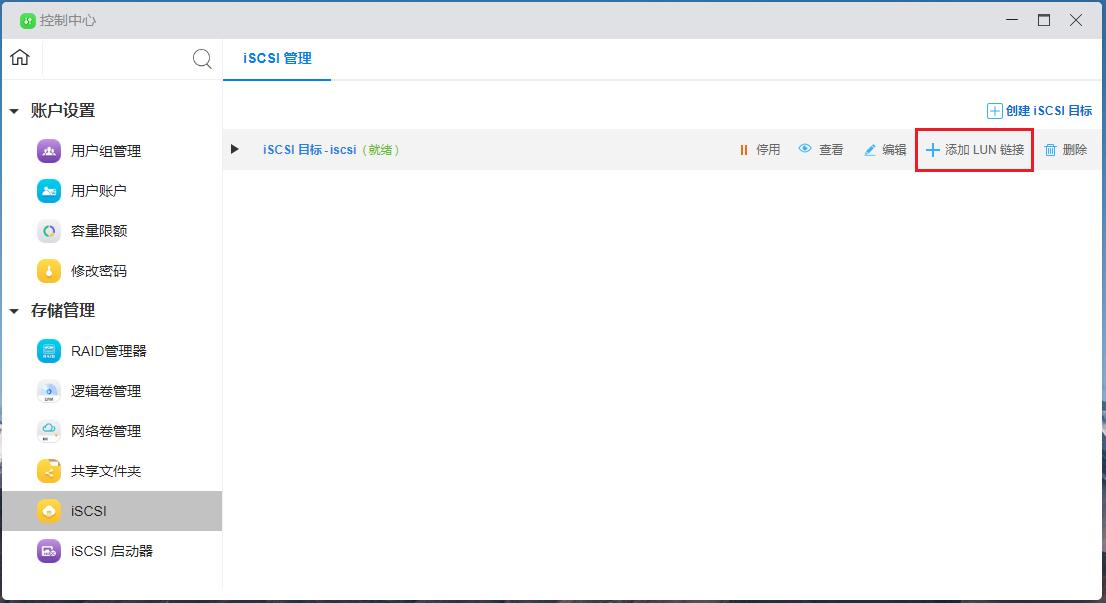

  1. 点击”添加LUN连接”

_images/63.jpg

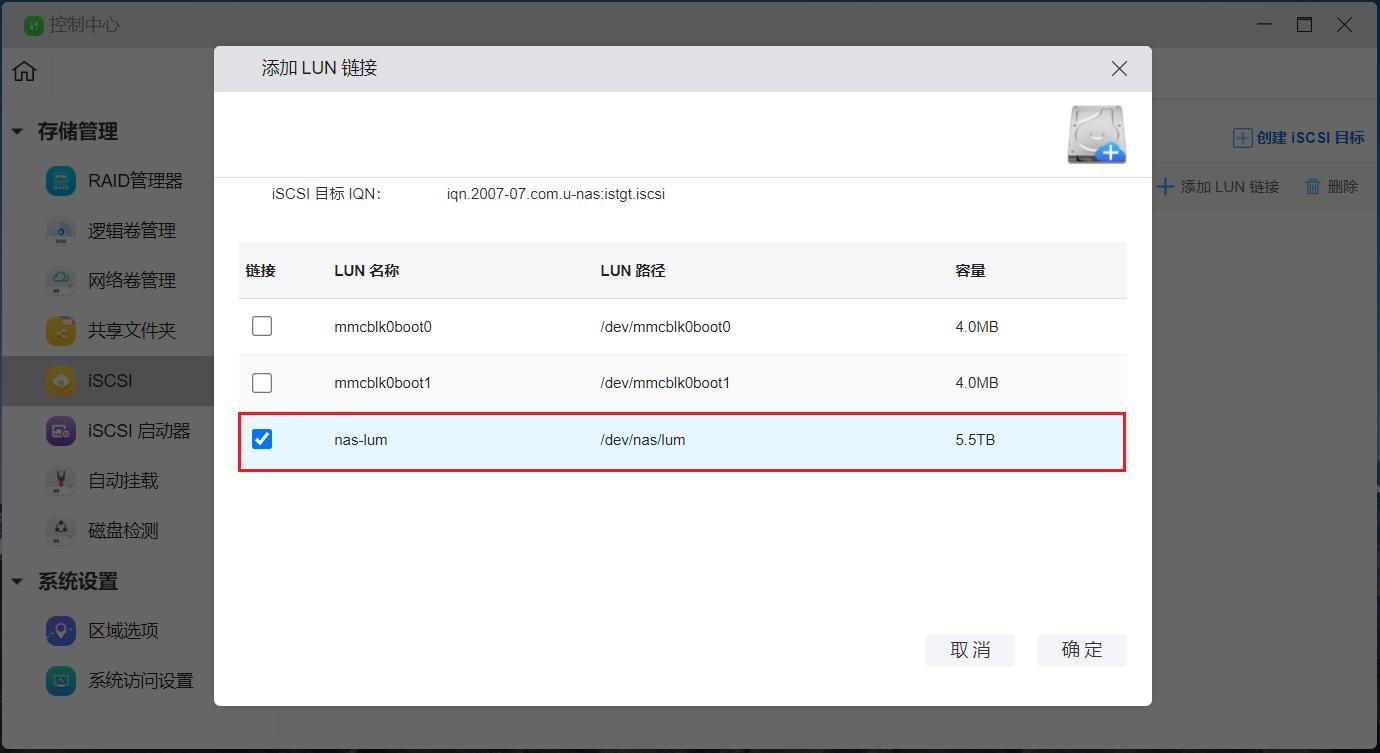

  1. 选中可添加的LUN 设备,点击“确定”

_images/64.jpg

※ 启动或停止iSCSI Target

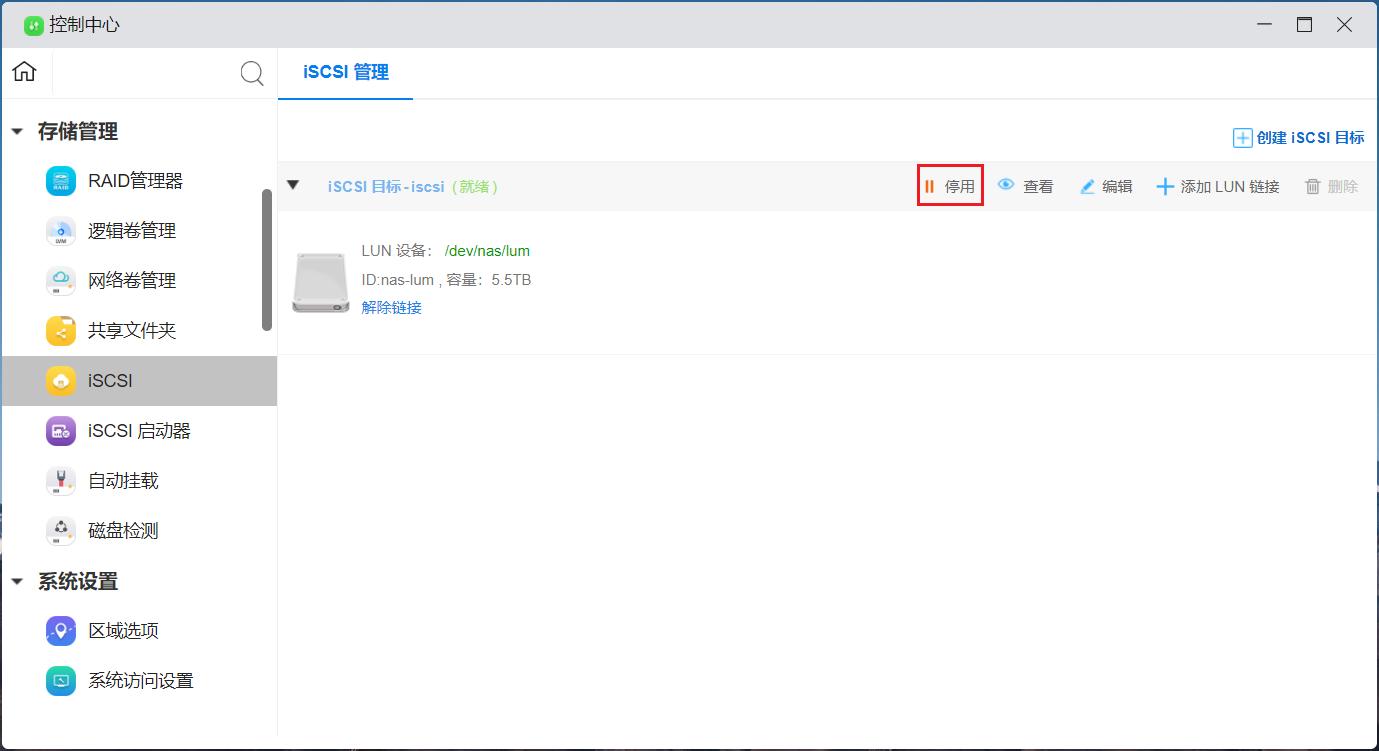

选择您想要启动或停用的 iSCSI Target,点击“启动”或“停用”。

提示

启动/停用是同一按钮。当iSCSI 目标为就绪的状态,此按钮显示为“停用”,当iSCSI目标显示为离线时,此按钮为“启动”。

_images/82.jpg

※ 查看ISCSI目标

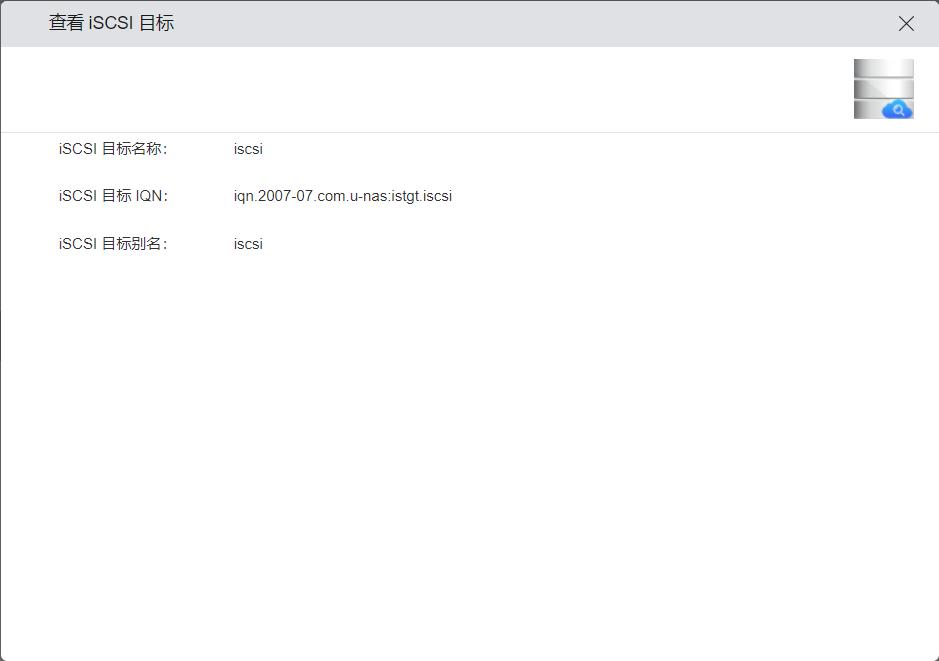

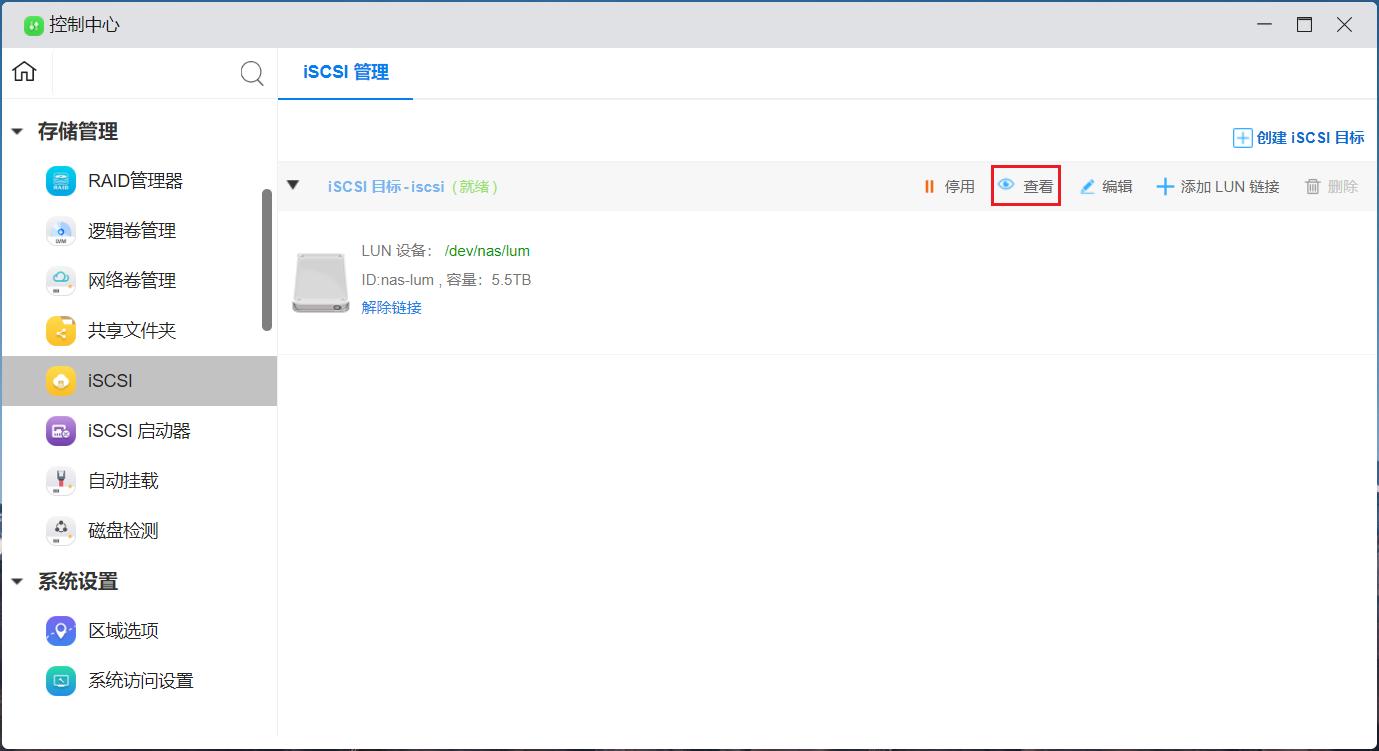

选中您想查看的iSCSI目标,点击“查看”

_images/83.jpg _images/831.jpg

※ 编辑ISCSI目标

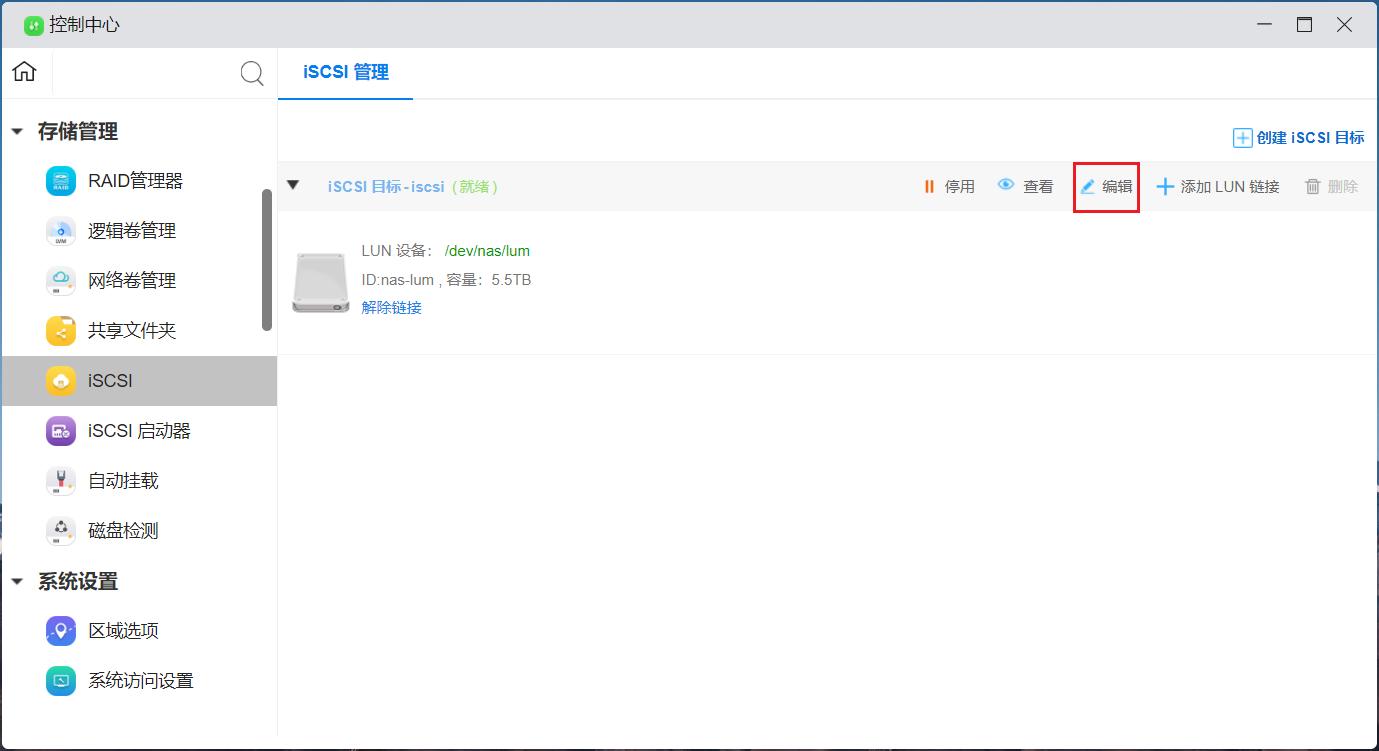

  1. 选中iSCSI 目标,点击“编辑”

_images/84.jpg

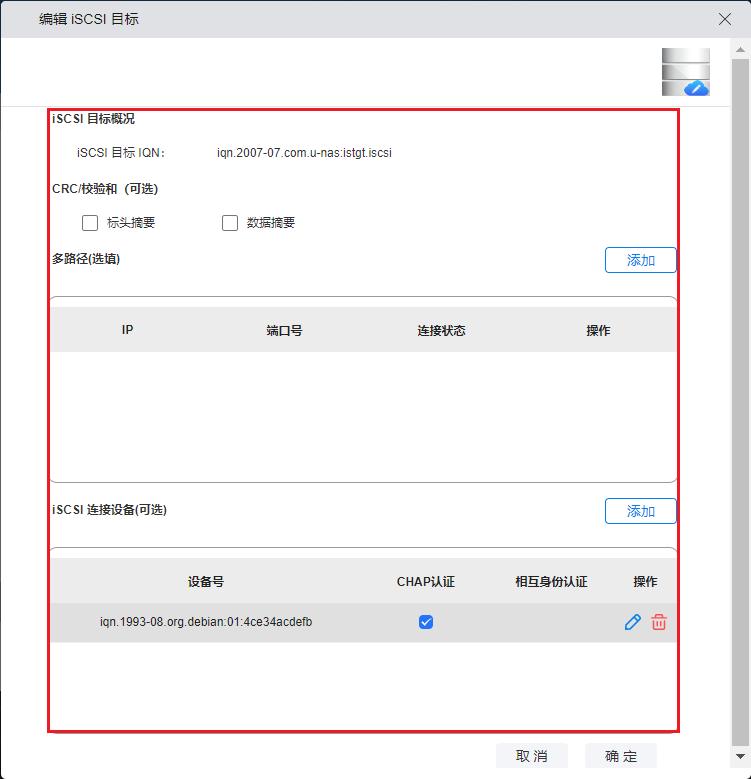

  1. 更改iSCSI 配置

下图红色方框内的为可修改项

_images/85.jpg

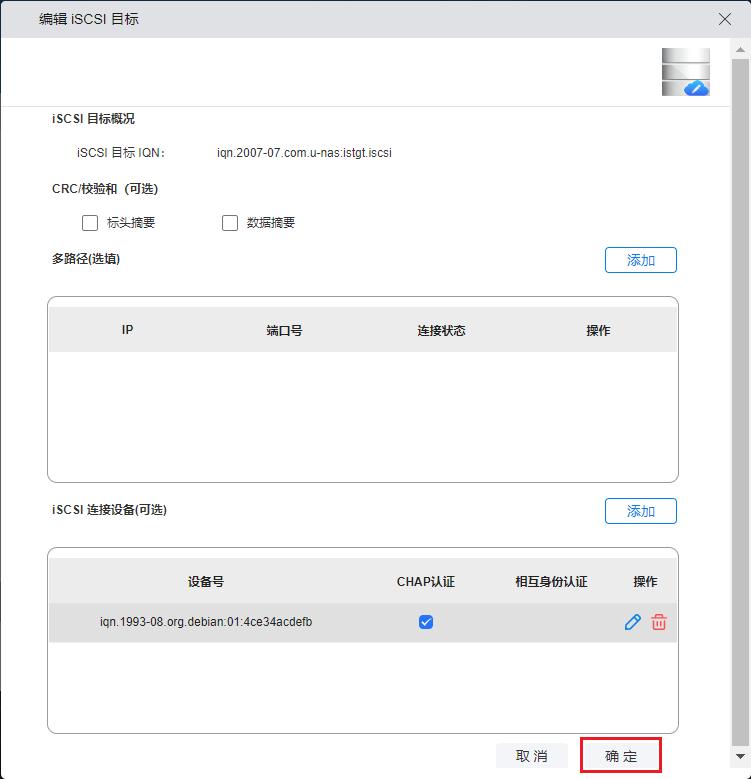

  1. 修改完成后,点击“确定”保存

_images/86.jpg

※ 删除ISCSI目标

如果要删除 iSCSI 目标,请取消与其连接的所有 LUN 的映射,然后将其删除。 当 iSCSI LUN 被删除时,其上的所有数据都会被删除,请小心。

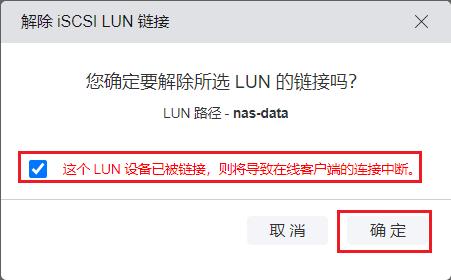

  1. 解除LUN 链接

_images/87.jpg _images/88.jpg

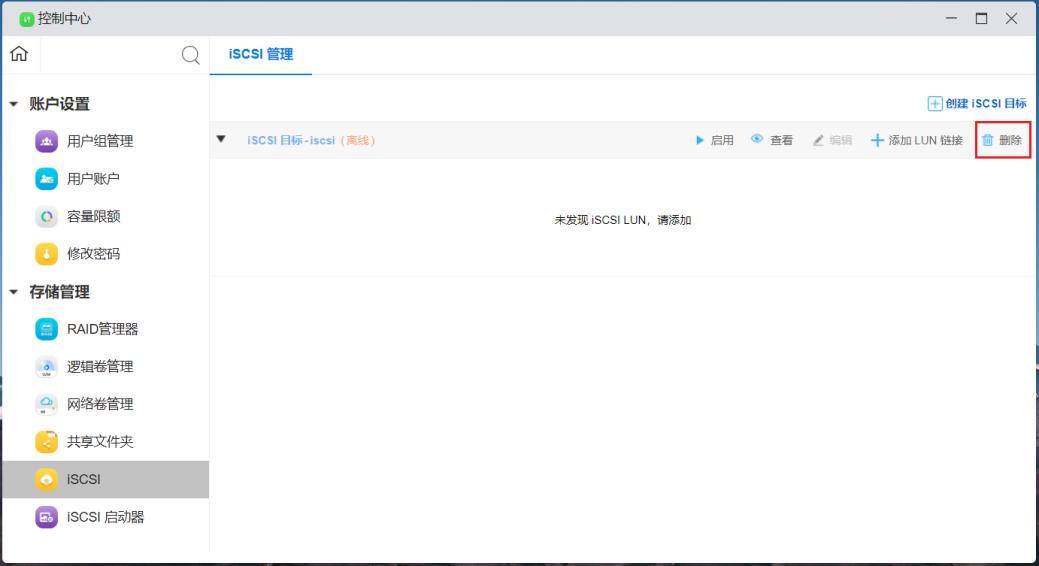

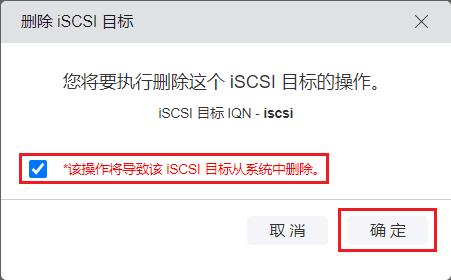

  1. 删除iSCSI目标

_images/89.jpg _images/90.jpg

5.7.2 iSCSI initiator 设置

※ 编辑认证设置

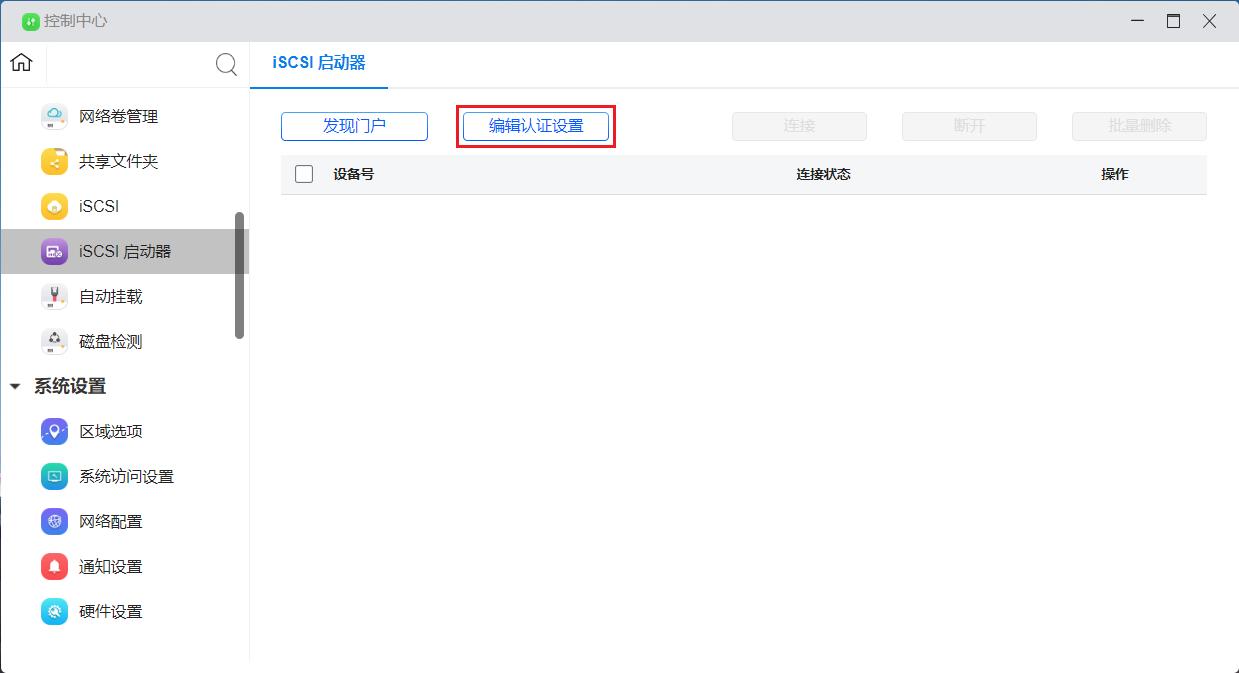

1.点击“编辑认证设置”

_images/编辑认证设置_1.jpg

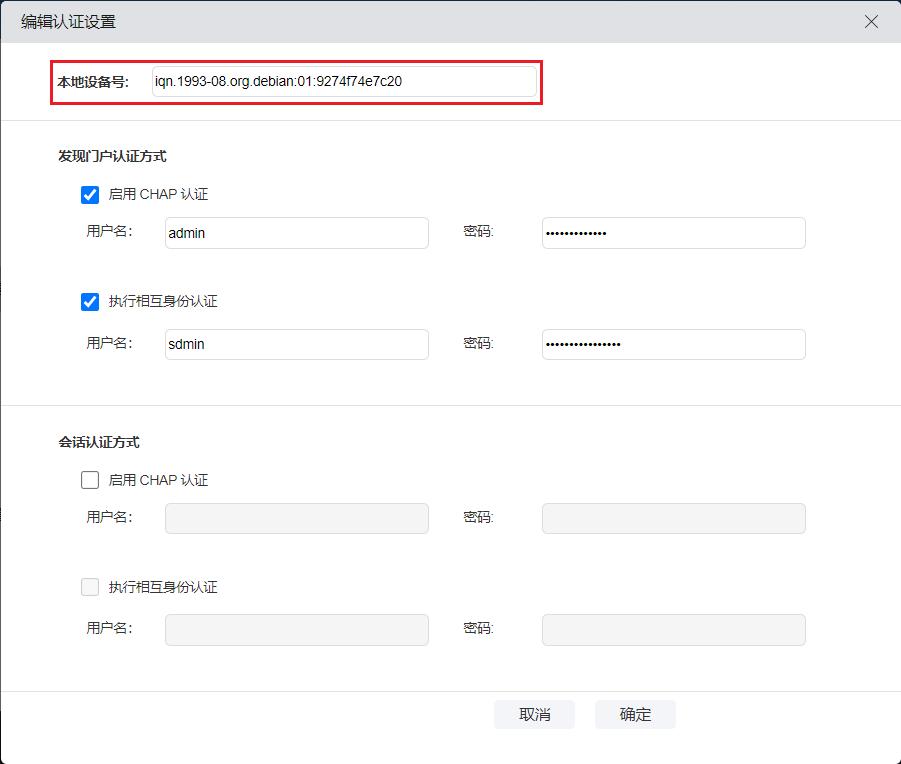

2.在这里可以修改本地设备号

_images/编辑认证设置_2.jpg

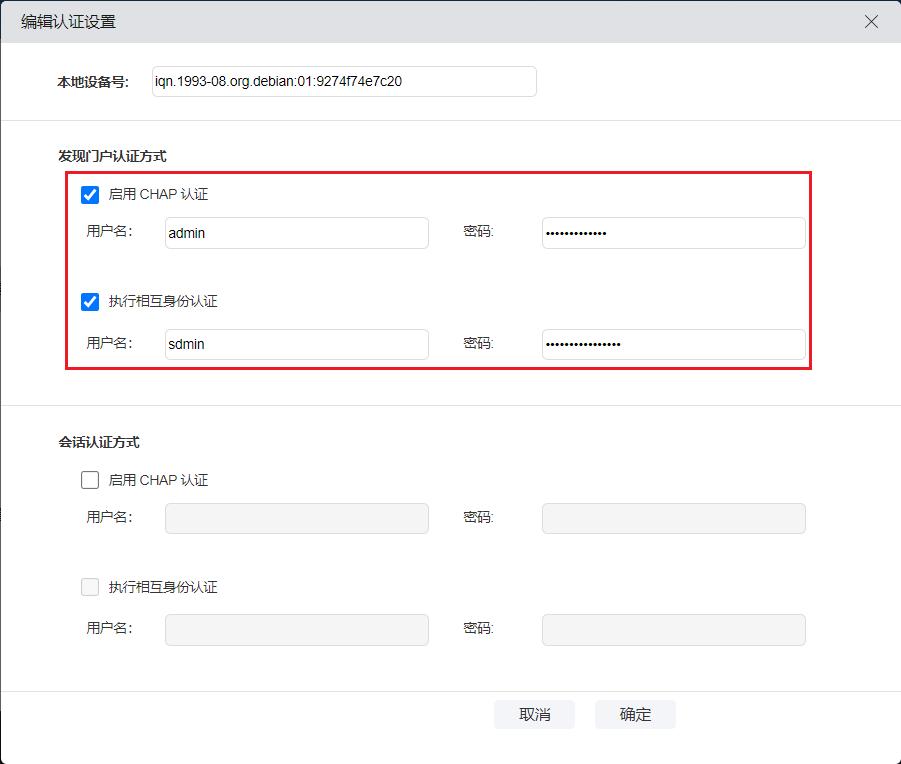

3.输入需要连接的iscsi Target 端启用的认证方式的账号和密码

_images/编辑认证设置_3.jpg

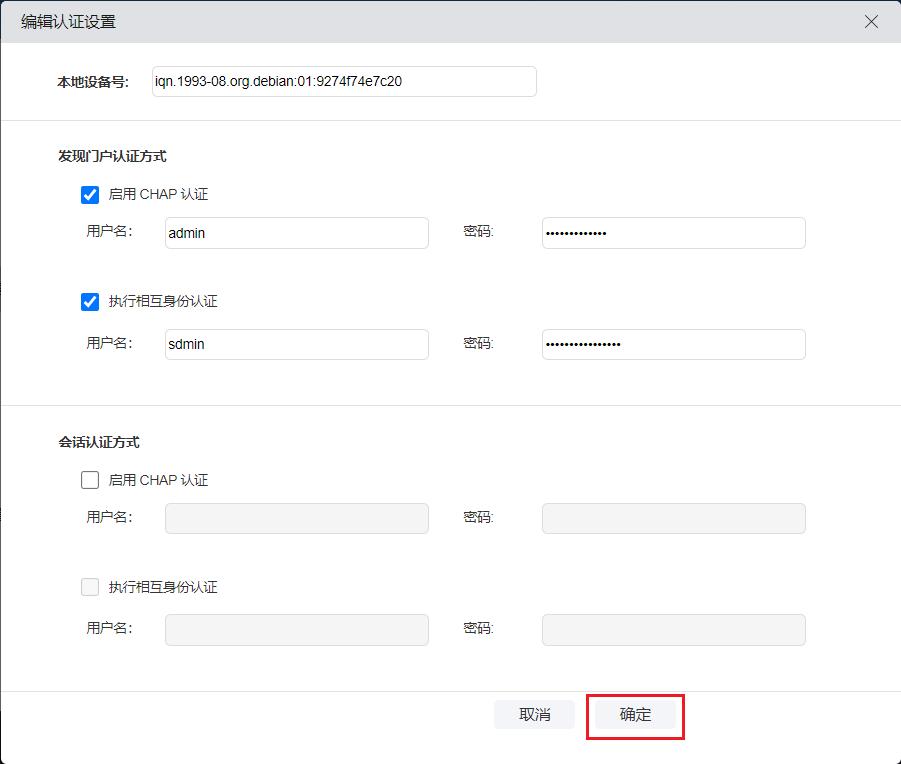

4.设置完成后点击“确定

_images/编辑认证设置_4.jpg

※ 发现门户(即连接ISCSI Target)

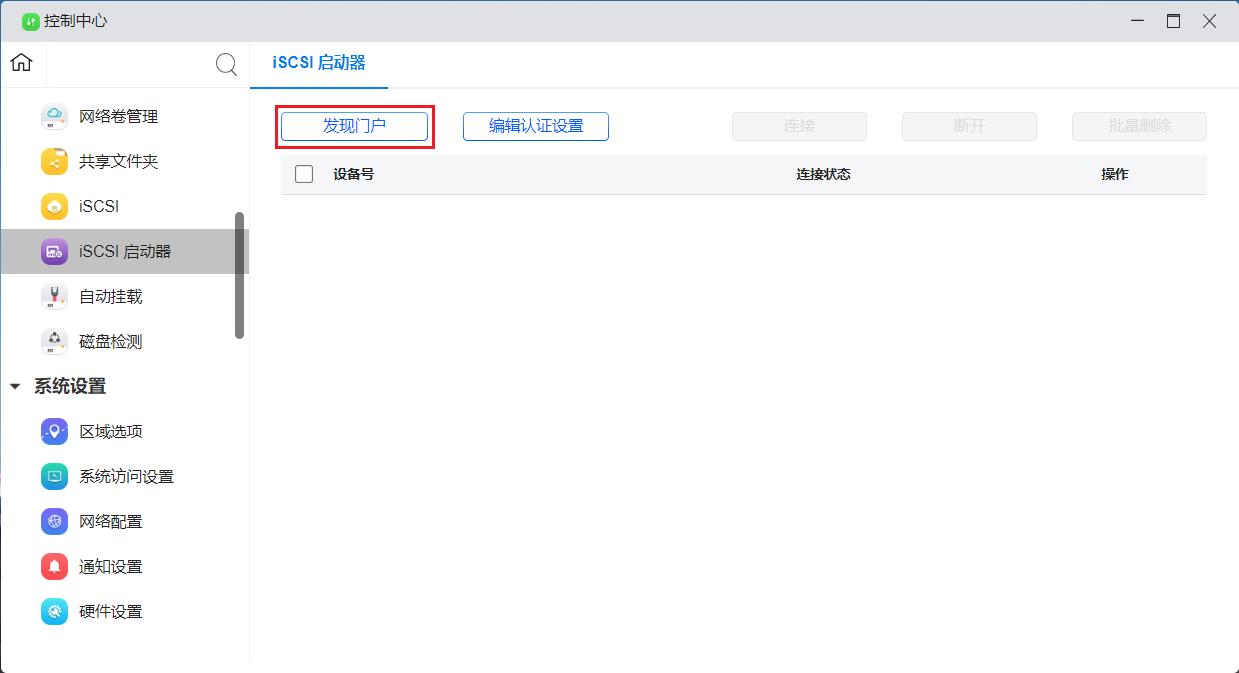

1.点击“发现门户”

_images/发现门户_1.jpg

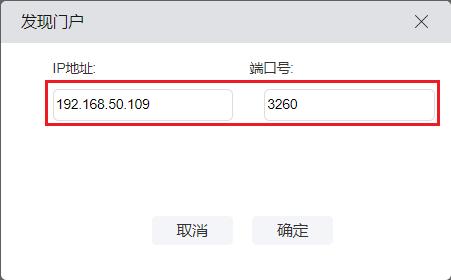

2.输入ISCSI Target 端的IP地址和端口号

_images/发现门户_2.jpg

3.点击“确定”

_images/发现门户_3.jpg

※ 连接设备号

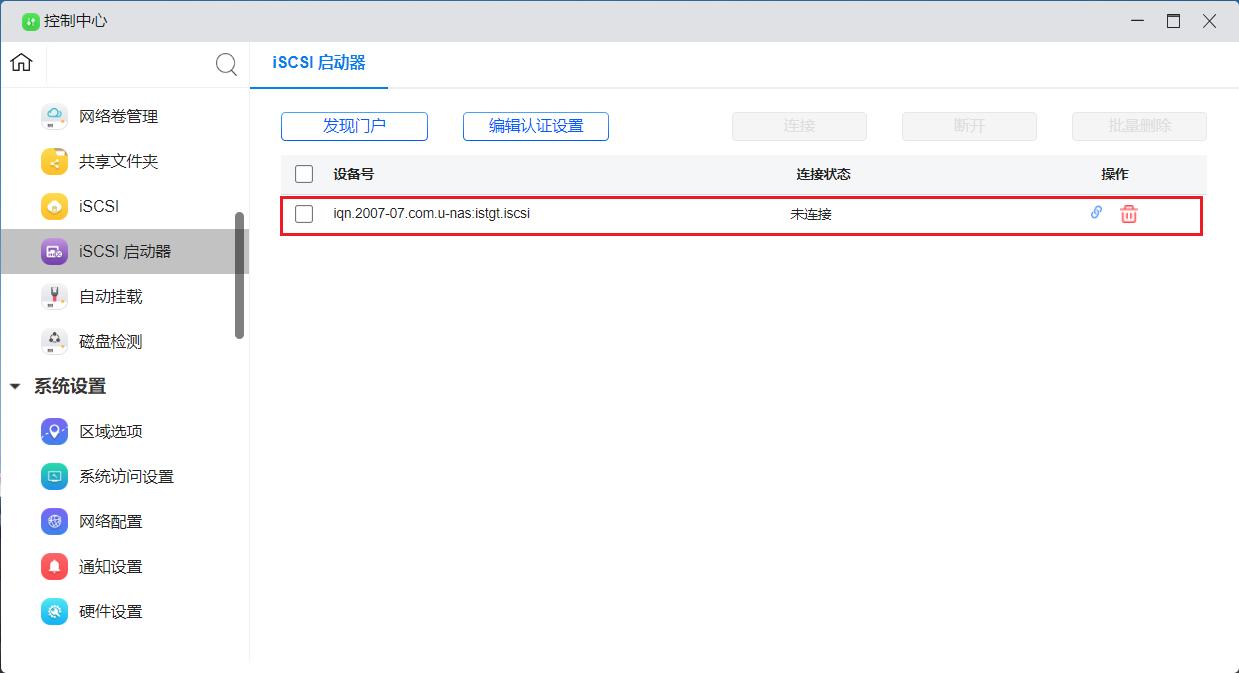

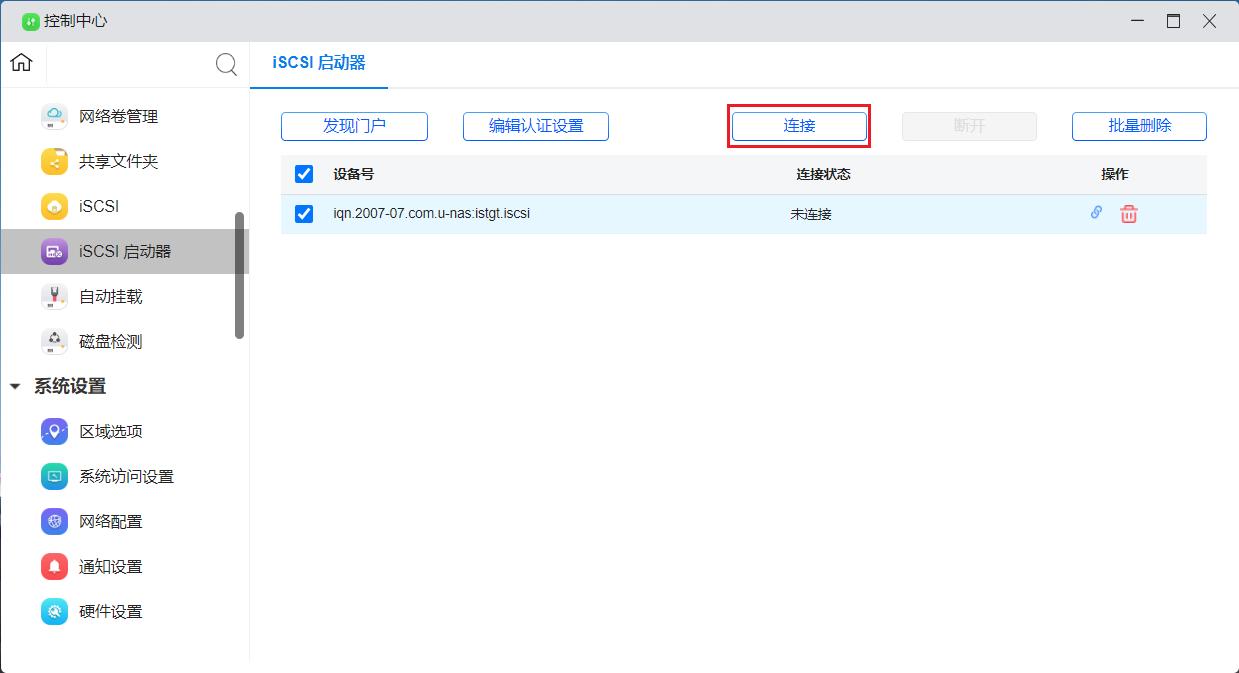

1.选中要连接的设备

_images/连接设备号_1.jpg

2.点击“连接”,连接成功后,可以看到设备状态已经变成“已连接”

_images/连接设备号_2.jpg _images/连接设备号_2_1.jpg

※ 断开iscsi连接

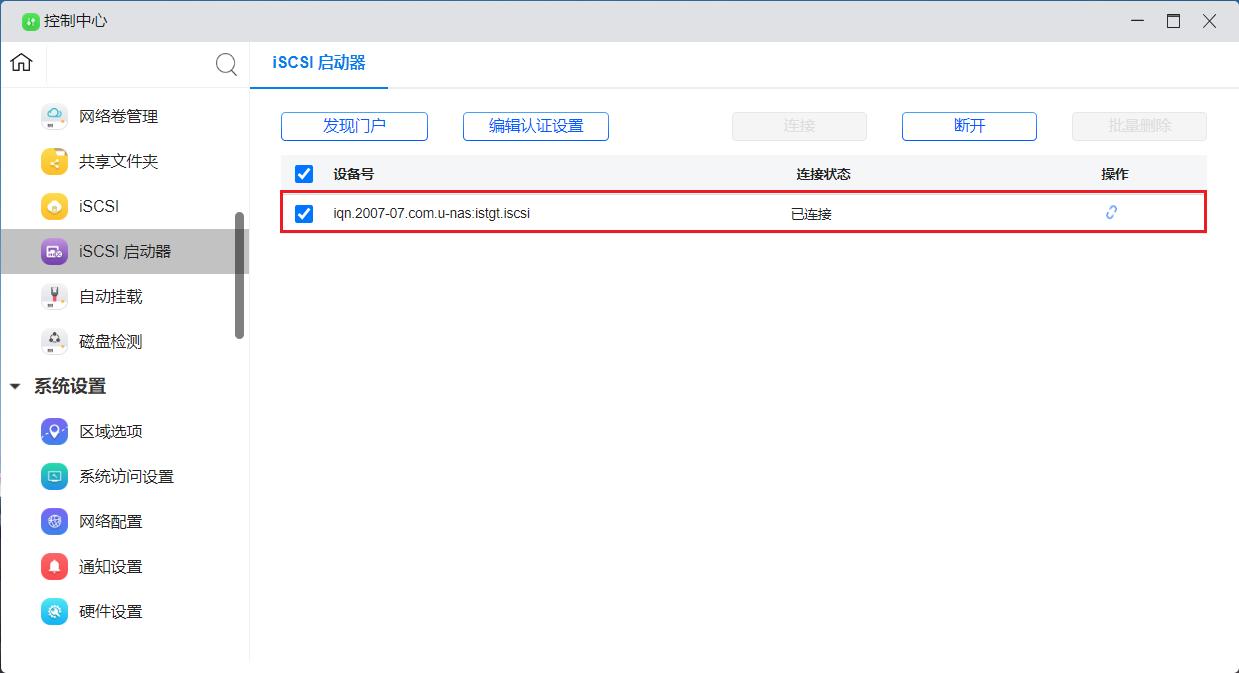

1.选中要断开的设备

_images/断开iscsi连接_1.jpg

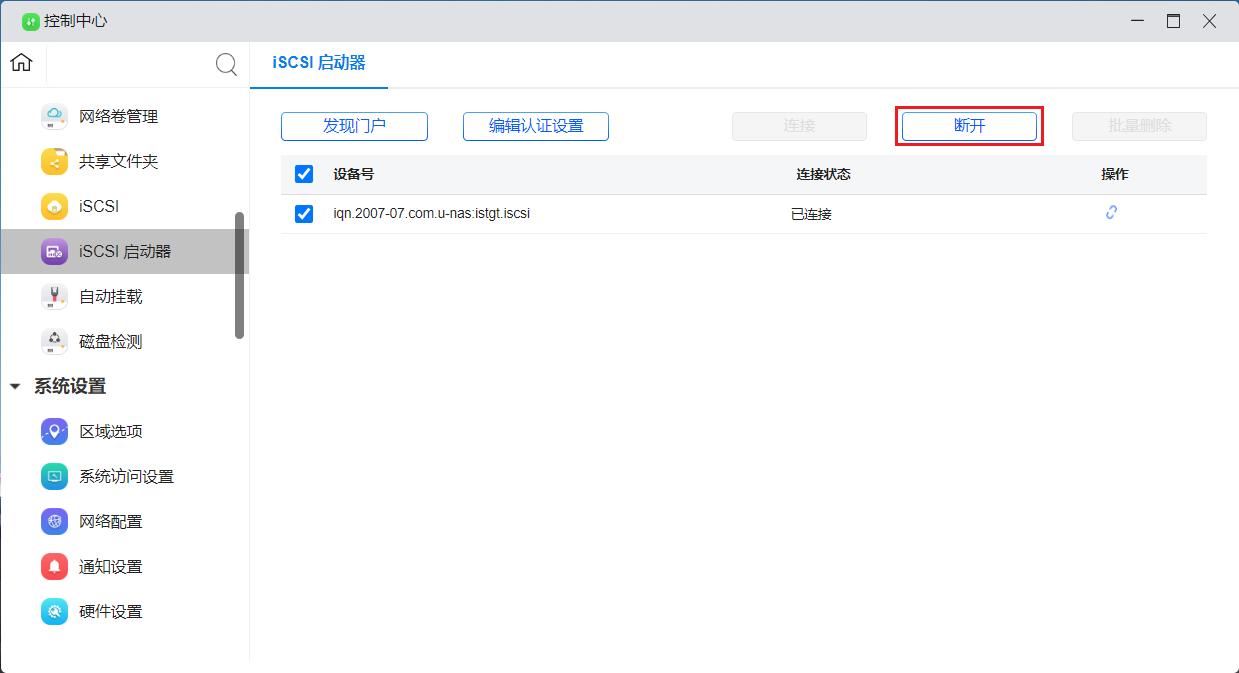

2.点击“断开”

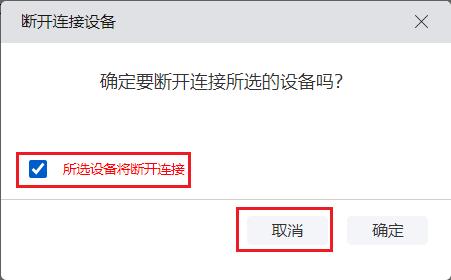

_images/断开iscsi连接_2.jpg _images/断开iscsi连接_2_1.jpg

※ 批量删除连接

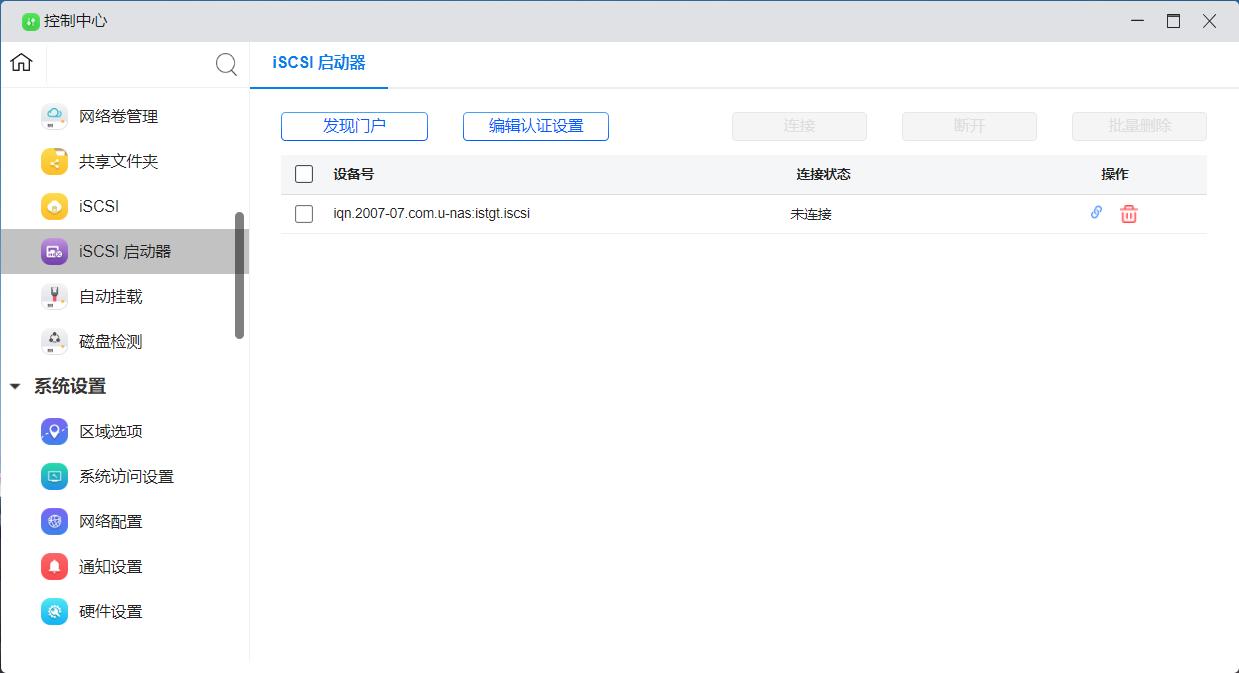

1.选中已经断开(或者是未连接上的),并且需要删除的设备

_images/批量删除连接_1.jpg

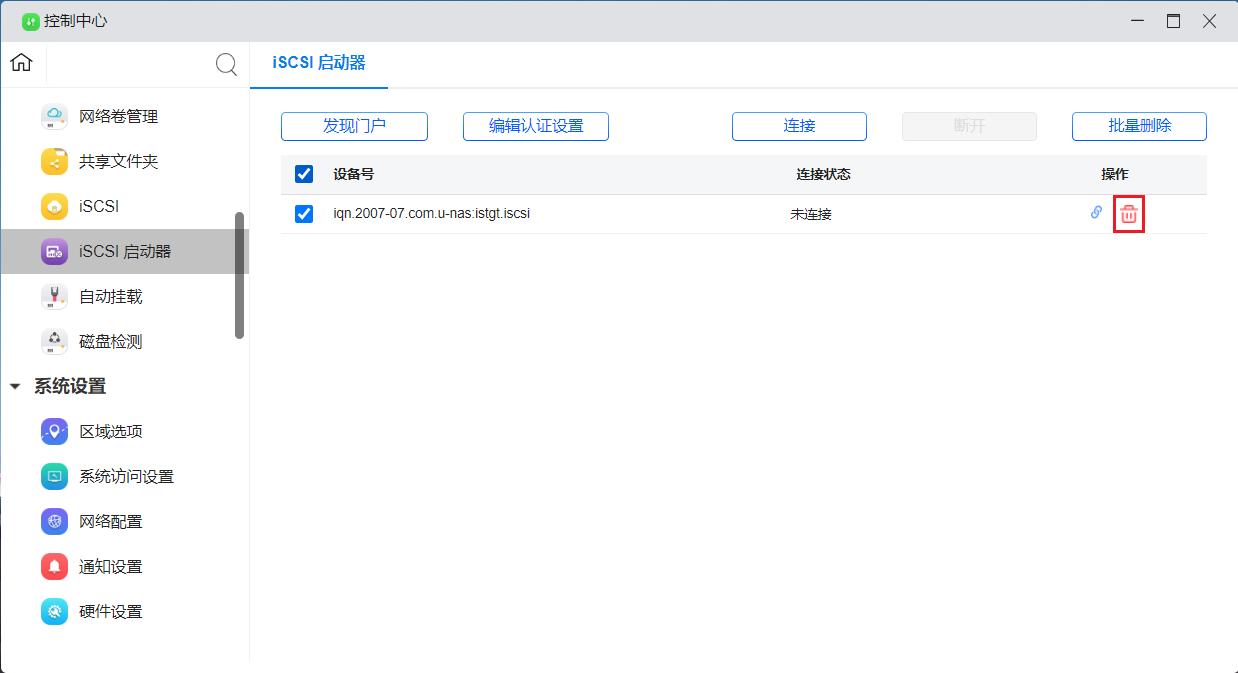

2.点击“删除按钮”

_images/批量删除连接_2.jpg

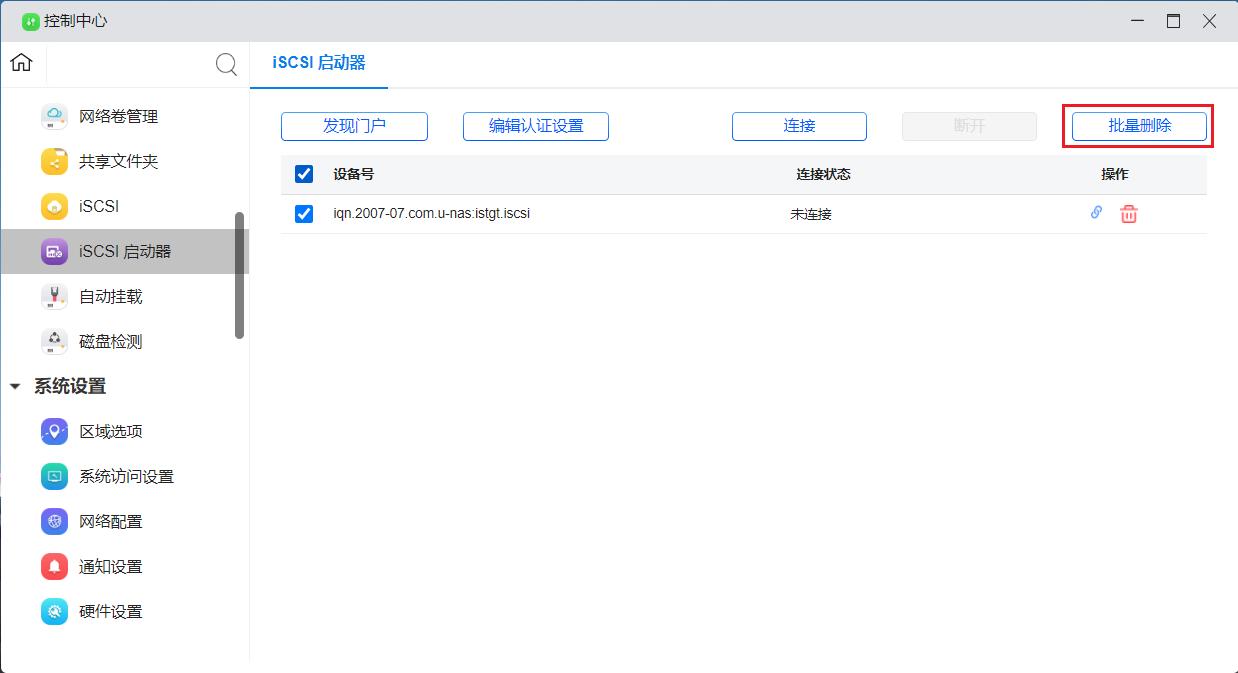

如果要批量删除的话,可以选中多个设备后,点击“批量删除”按钮删除设备

_images/批量删除连接_3.jpg

5.7.3 iSCSI Initiator连接

※ UNAS 上iscsi initiator 发起程序连接步骤

进入“控制中心-存储管理-Iscsi Initiator”

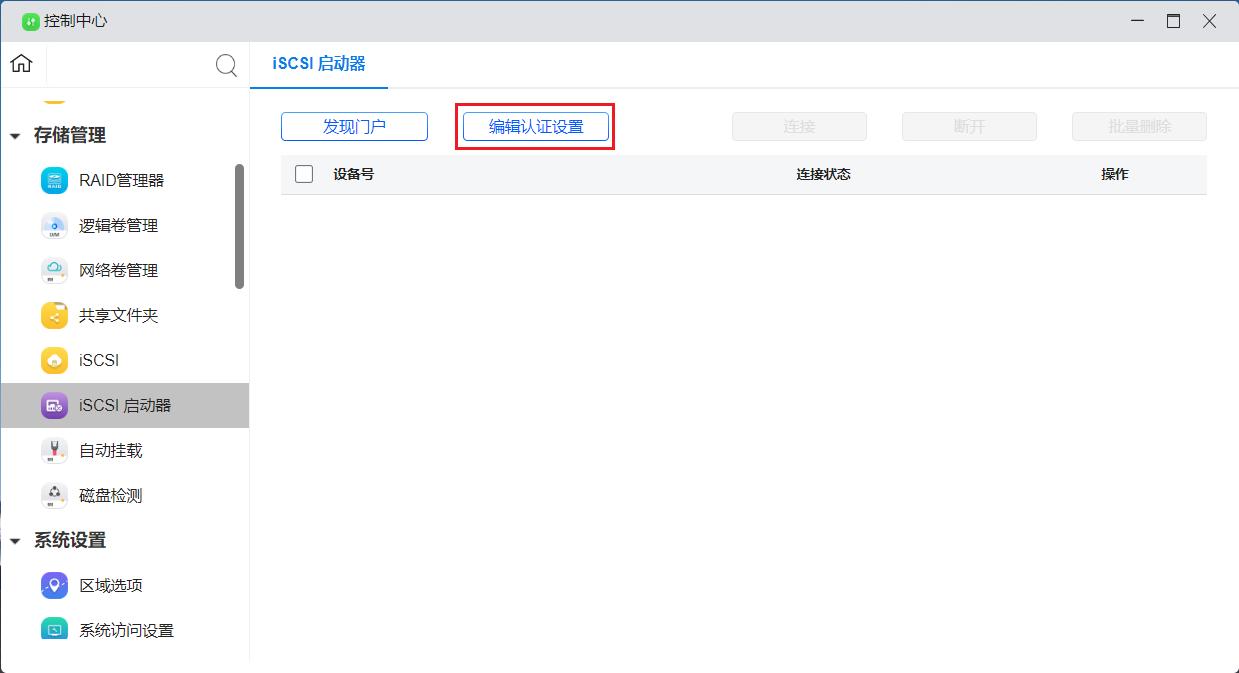

1.点击“编辑认证设置”(如果iscsi target端没有启用账号认证的话此处可忽略)

_images/UNAS上iscsiinitiator发起程序连接步骤_1.jpg

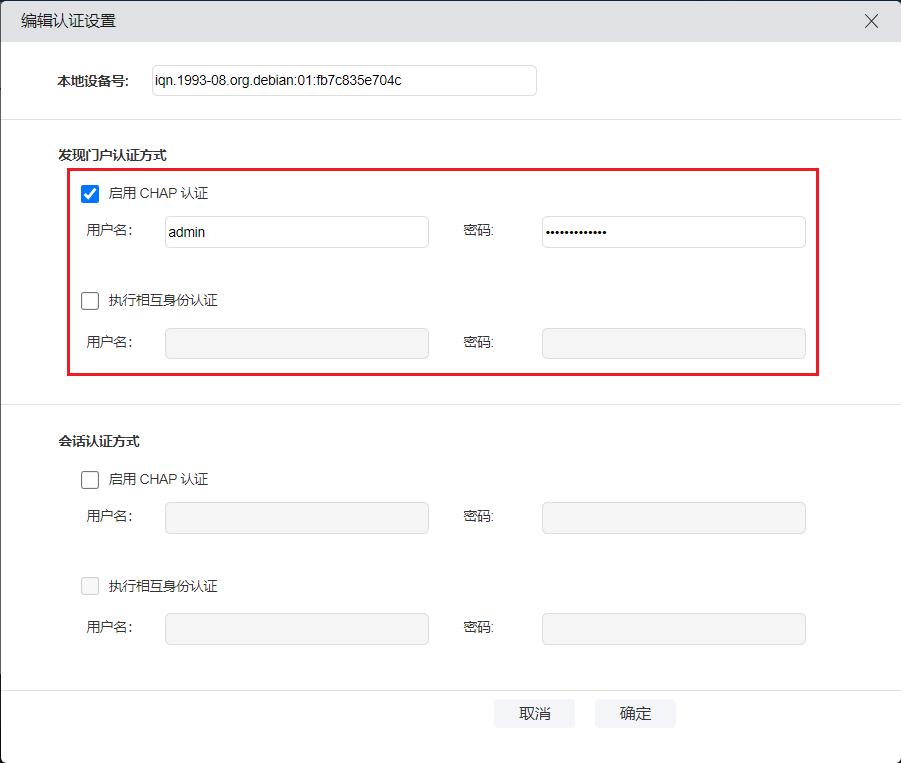

2.在发现认证方式上启用对应的认证方式,并填入iscsi Target 设置好的账号和密码

_images/UNAS上iscsiinitiator发起程序连接步骤_2.jpg

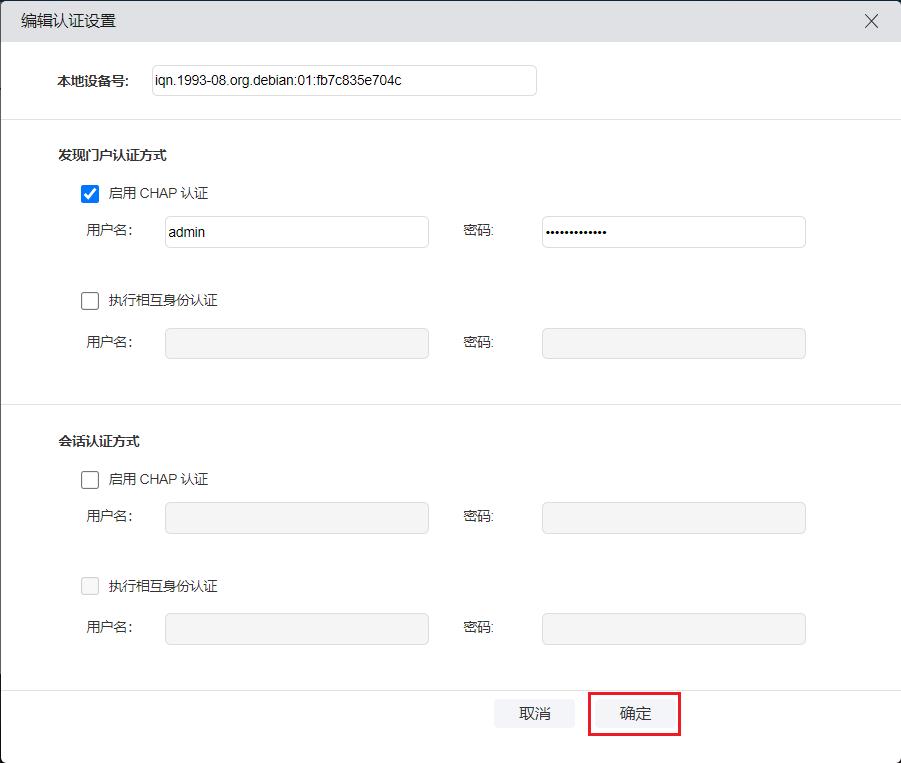

3.点击“确定”

_images/UNAS上iscsiinitiator发起程序连接步骤_3.jpg

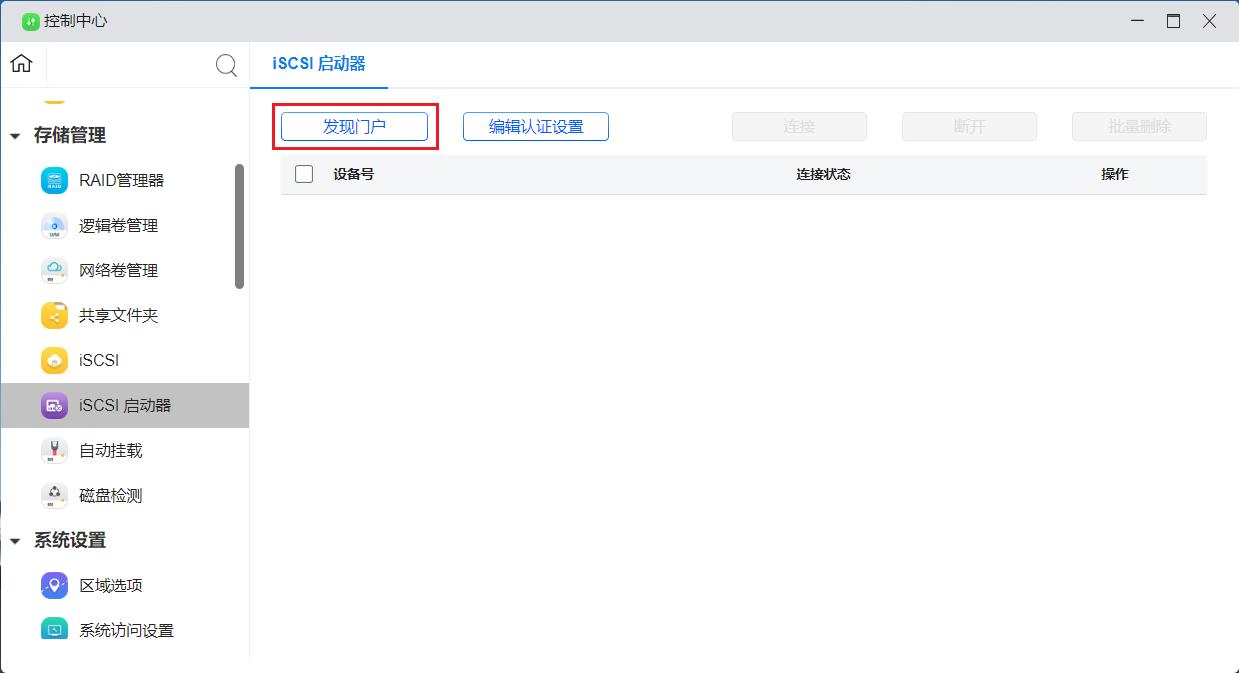

4.点击“发现门户”

_images/UNAS上iscsiinitiator发起程序连接步骤_4.jpg

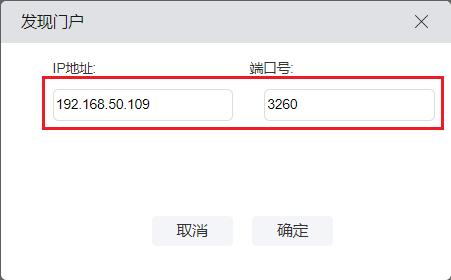

5.输入Target的IP地址和端口号

_images/UNAS上iscsiinitiator发起程序连接步骤_5.jpg

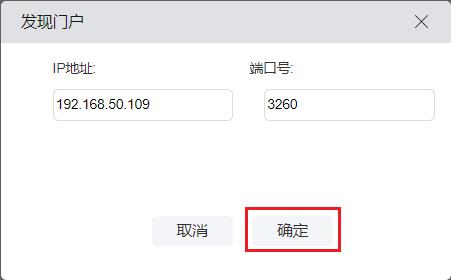

6.点击“确定”

_images/UNAS上iscsiinitiator发起程序连接步骤_6.jpg

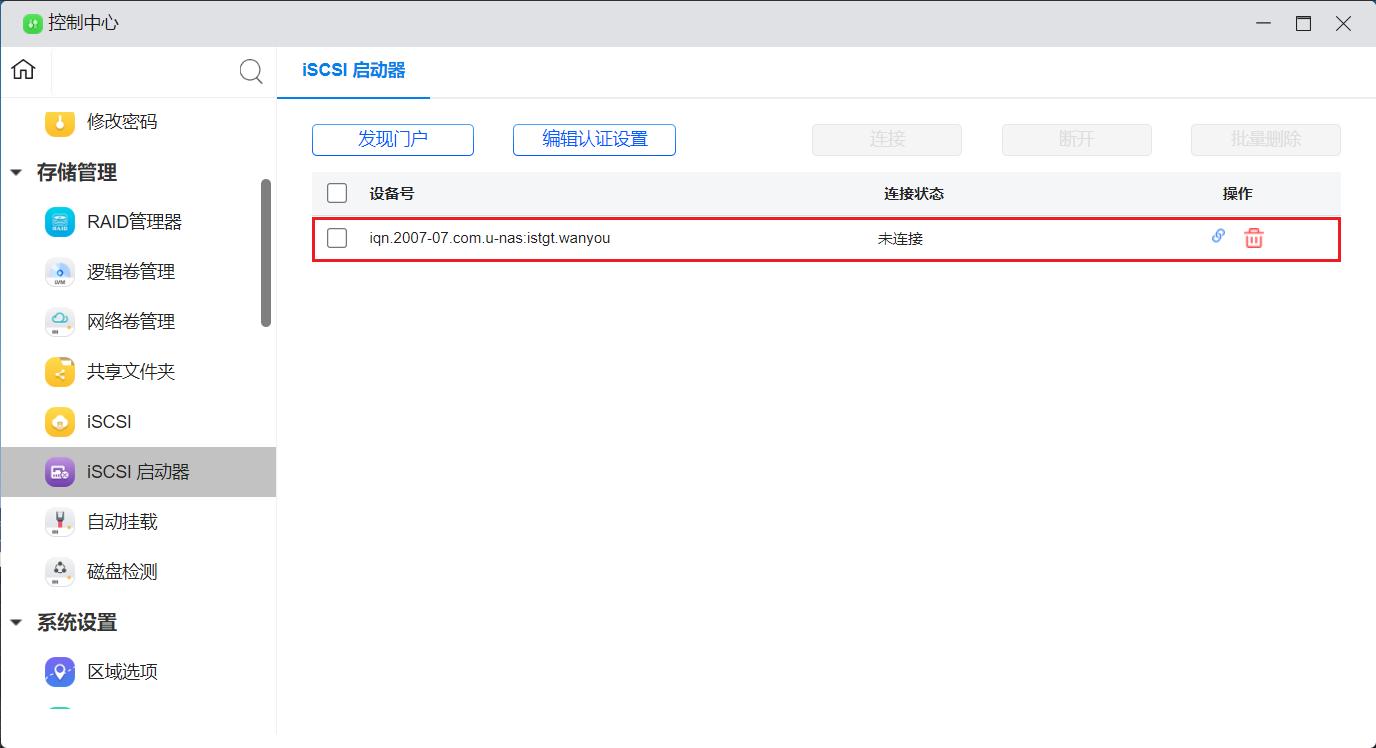

7.选中要连接的设备

_images/UNAS上iscsiinitiator发起程序连接步骤_7.jpg

8.点击“连接”

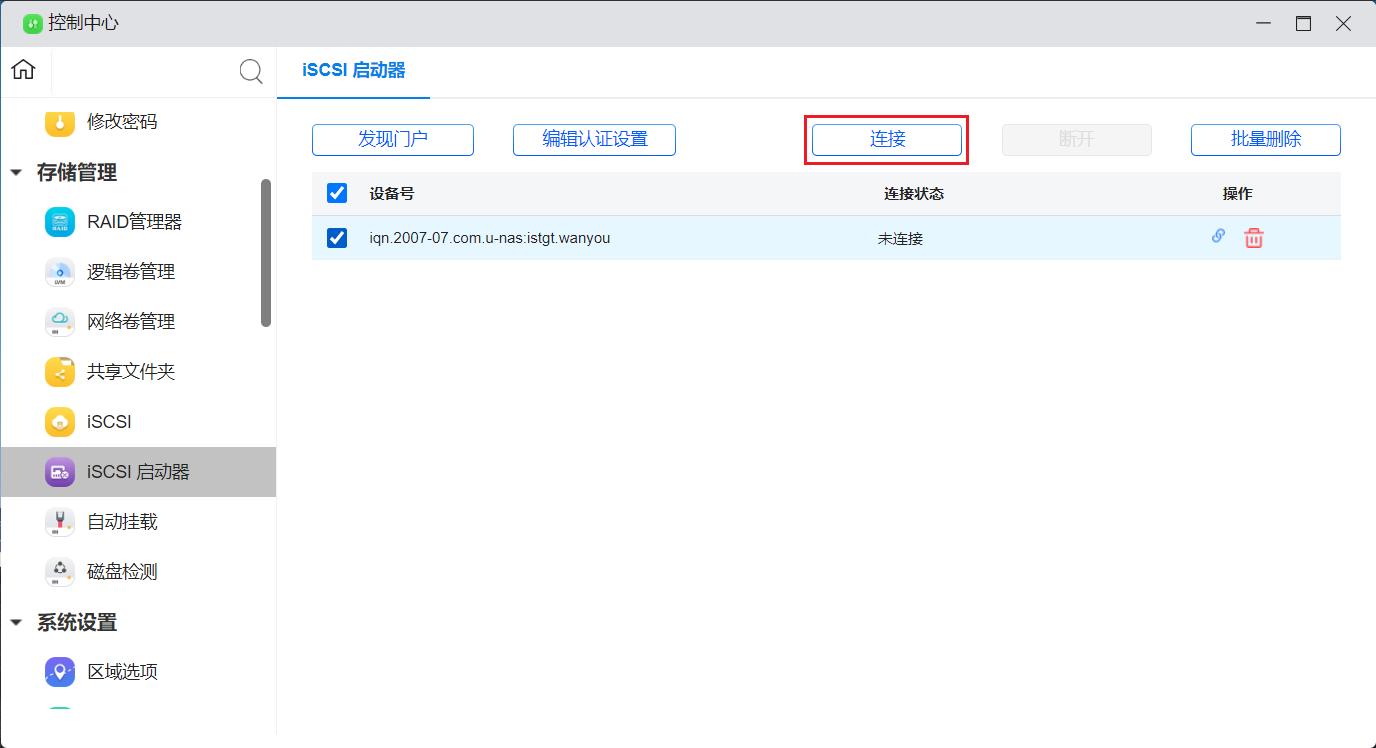

_images/UNAS上iscsiinitiator发起程序连接步骤_8.jpg

9.可查看到连接状态变成“已连接”

_images/UNAS上iscsiinitiator发起程序连接步骤_9.jpg

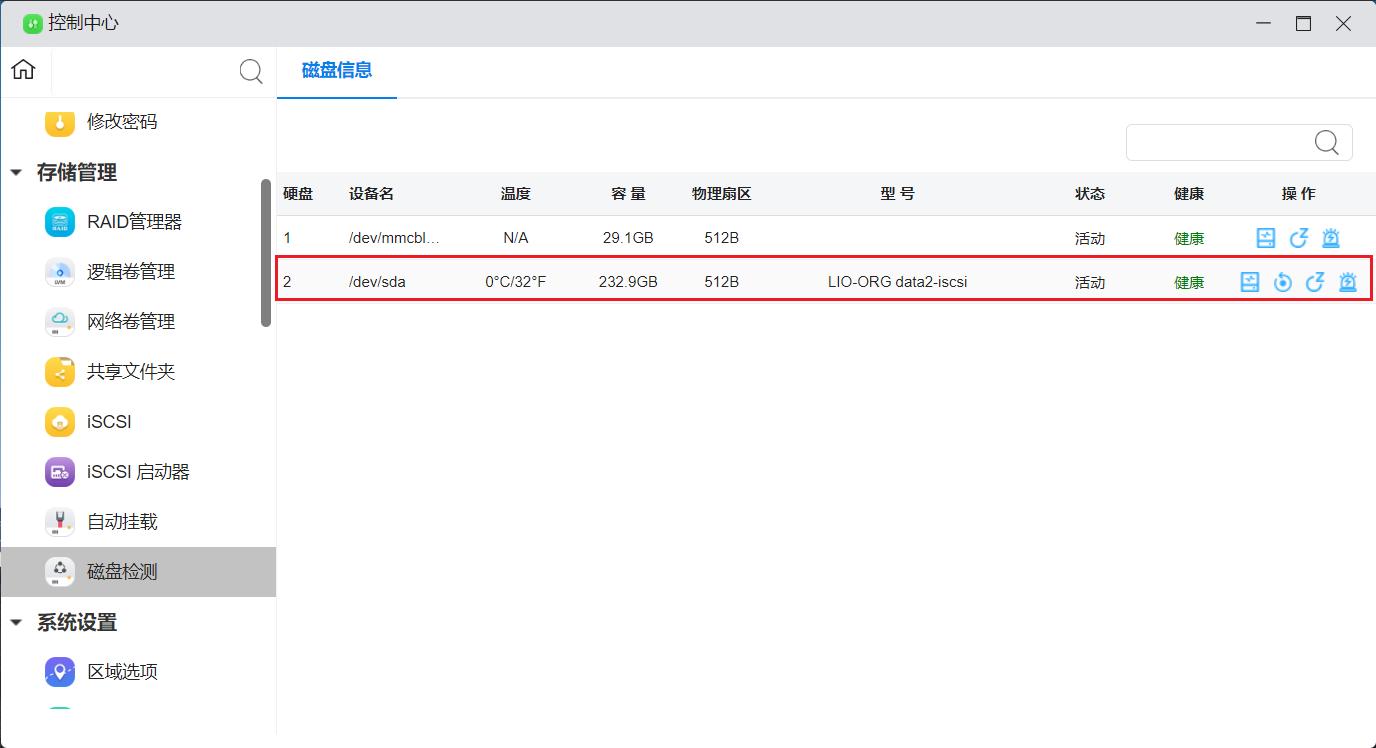

10.去到磁盘检测页面,查看是否有一个新的硬盘,这个硬盘就可以在NAS 上使用

_images/UNAS上iscsiinitiator发起程序连接步骤_10.jpg

※ Windows 上iscsi Initiator 连接

1.进入刚才找ISCSI连接设备名称的PC 下,找到ISCSI 发起程序

2.进入“发现”

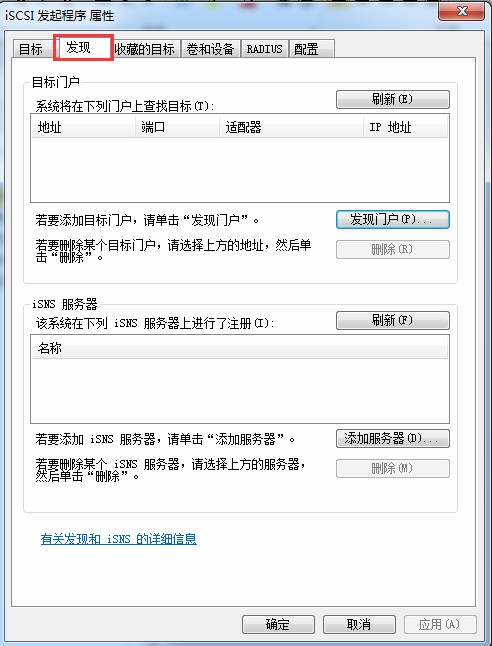

_images/Windows上iscsiInitiator连接_2.jpg

3.点击“发现门户”,在IP地址输入框输入您NAS 的ip

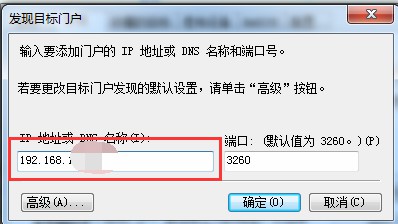

_images/Windows上iscsiInitiator连接_3.jpg

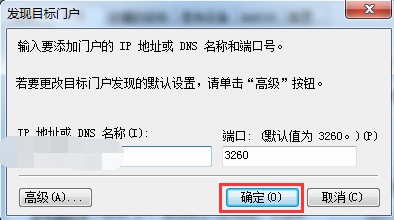

4.输入完成后,点击“确定”

_images/Windows上iscsiInitiator连接_4.jpg

5.进入“配置”页面,点击“CHAP”认证

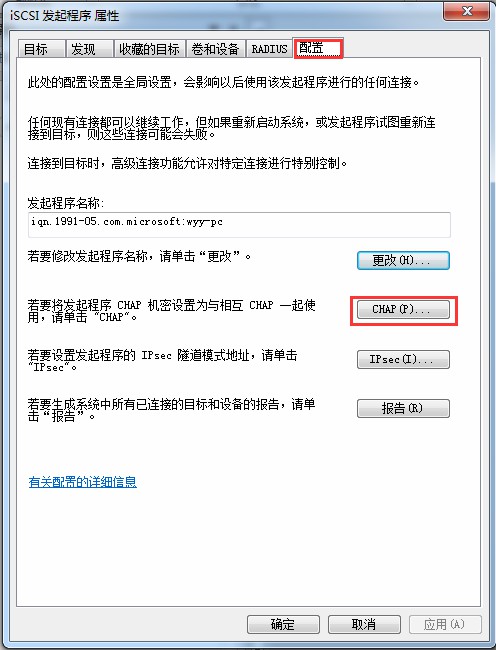

_images/Windows上iscsiInitiator连接_5.jpg

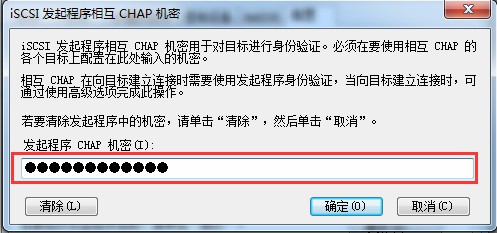

6.在里输入之前设置的相互认证的密码

_images/Windows上iscsiInitiator连接_6.jpg

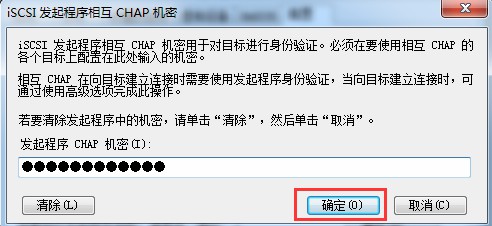

7.点击“确定”

_images/Windows上iscsiInitiator连接_7.jpg

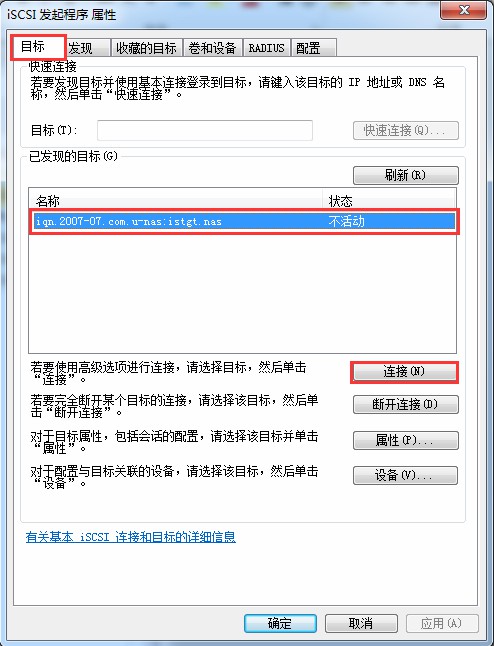

8.返回到“目标”页面,在已发现的目标里,选中刚才在服务器端配置的名称的iqn,点击下面的“连接”

_images/Windows上iscsiInitiator连接_8.jpg

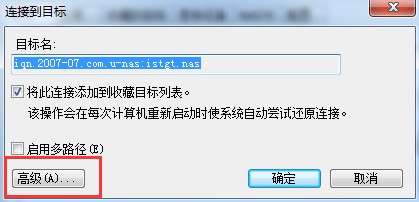

9.点击“高级”

_images/Windows上iscsiInitiator连接_9.jpg

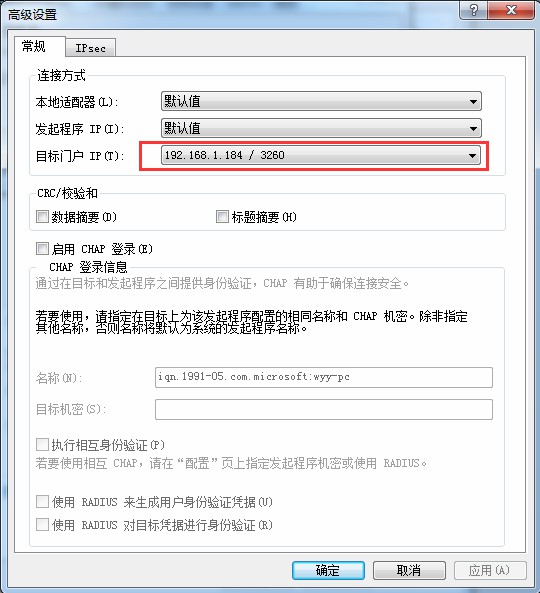

10.选中目标门户

_images/Windows上iscsiInitiator连接_10.jpg

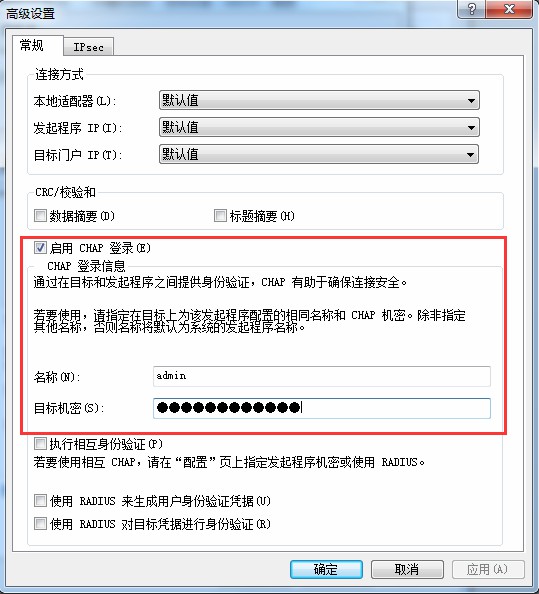

11.选中启用CHAP认证,填写之前在服务端(NAS 管理界面的ISCSI )设置的CHAP认证的名称和密码

_images/Windows上iscsiInitiator连接_11.jpg

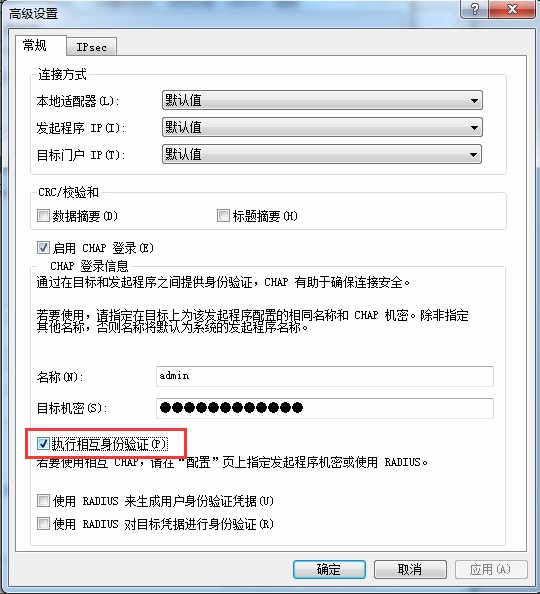

12.选中“执行相互身份认证”(如不需要启用相互认证,此步骤和步骤11可忽略)

_images/Windows上iscsiInitiator连接_12.jpg

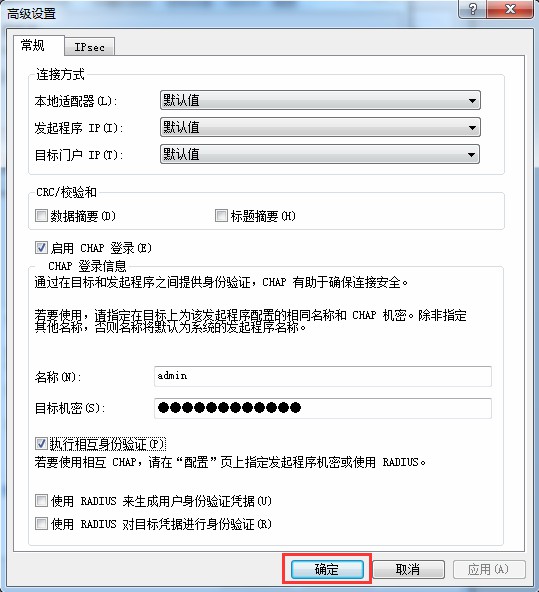

13.设置完成后点击“确定”

_images/Windows上iscsiInitiator连接_13.jpg

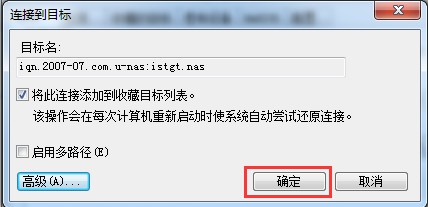

14.点击“确定”

_images/Windows上iscsiInitiator连接_14.jpg

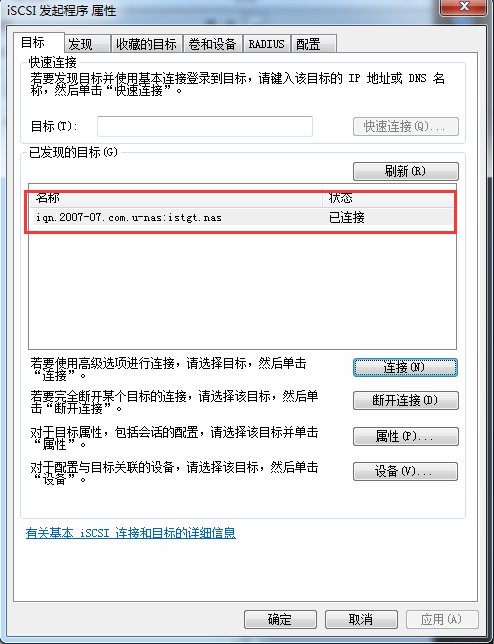

15.返回到目标下面,查看到状态显示为“已连接”

_images/Windows上iscsiInitiator连接_15.jpg

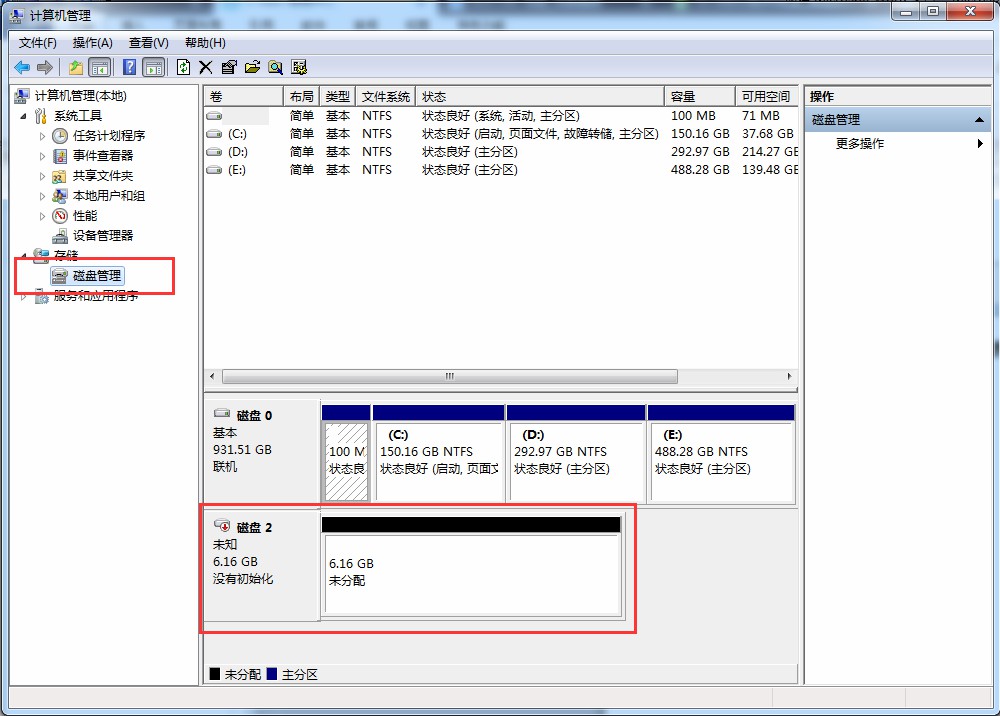

16.进入windows的计算机管理 > 磁盘管理

_images/Windows上iscsiInitiator连接_16.jpg

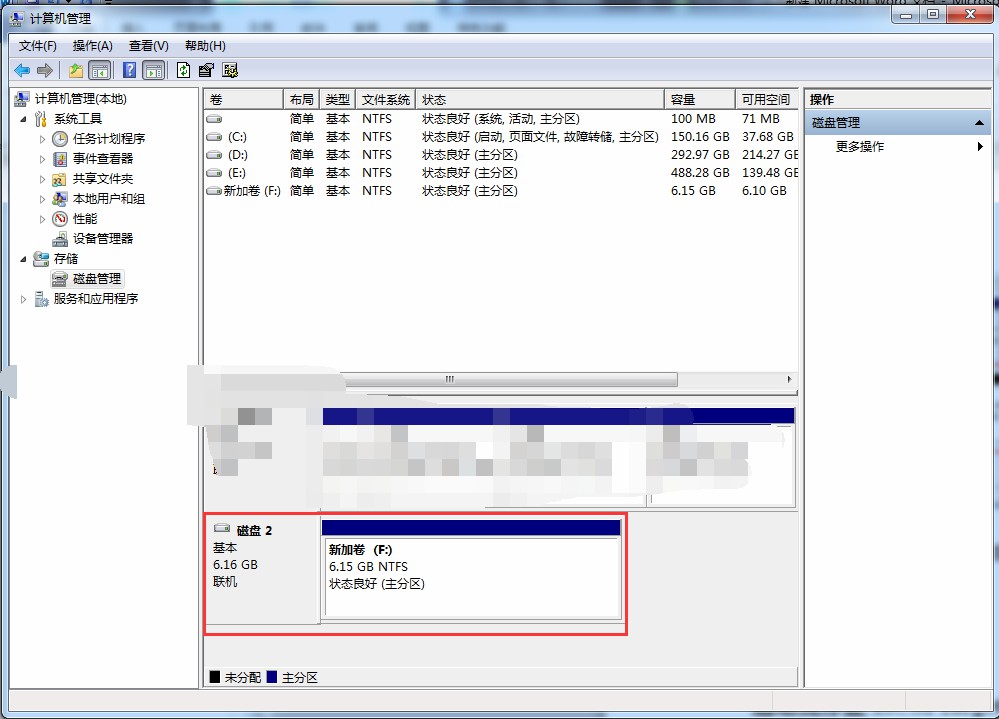

17.接着可以像操作本地硬盘一样进行磁盘分区格式化,可查看到本地多了一个磁盘

_images/Windows上iscsiInitiator连接_17.jpg

5.8 自动挂载

自动挂载可以将一块NTFS、FAT、ext2、ext3、ext4、xfs等文件系统格式的硬盘,通过热插拔接入系统时,如果启用自动挂载服务,则系统将会自动挂载硬盘中存在的各个分区。

进入 “控制中心 >存储管理> 自动挂载”

5.8.1 启动自动挂载服务

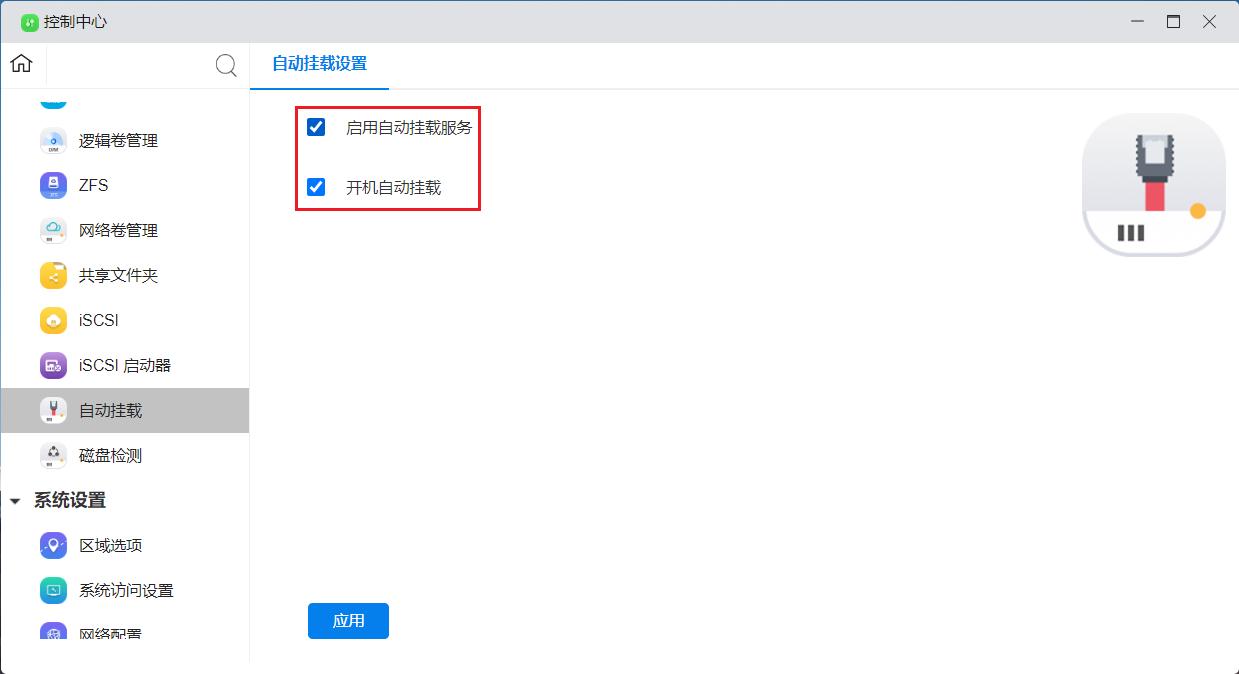

  1. 启用自动挂载服务和开机自动挂载

_images/启动自动挂载服务_1.jpg

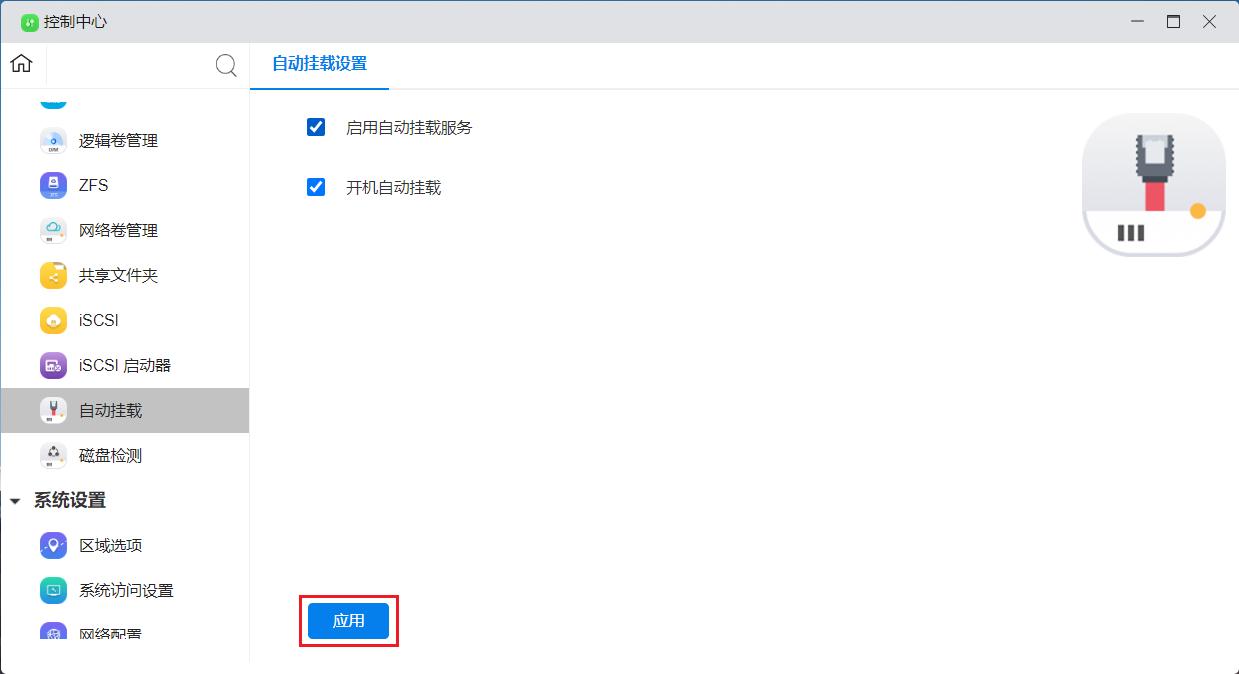

  1. 点击“应用”

_images/启动自动挂载服务_2.jpg

5.8.2 查看挂载结果

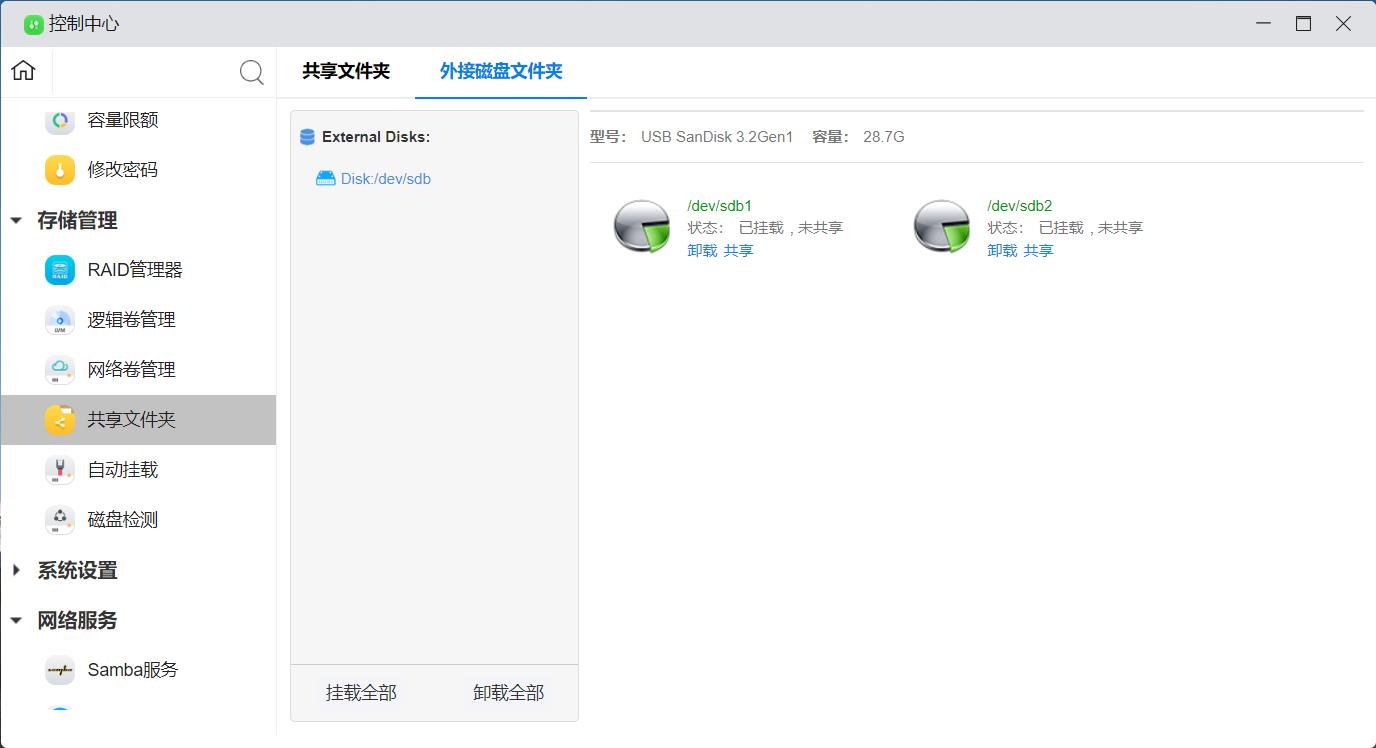

进入控制中心-存储管理-共享文件夹

进入到外接磁盘模块,可查看到各个分区已经挂载上,如需设置共享的话,直接点击“共享”

_images/查看挂载结果_1.jpg

5.8.3查看外接磁盘文件

在U-file explorer 里查看文件

在U-NAS 系统下的U-File explorer 里找到挂载的路径,点击进入可查看文件

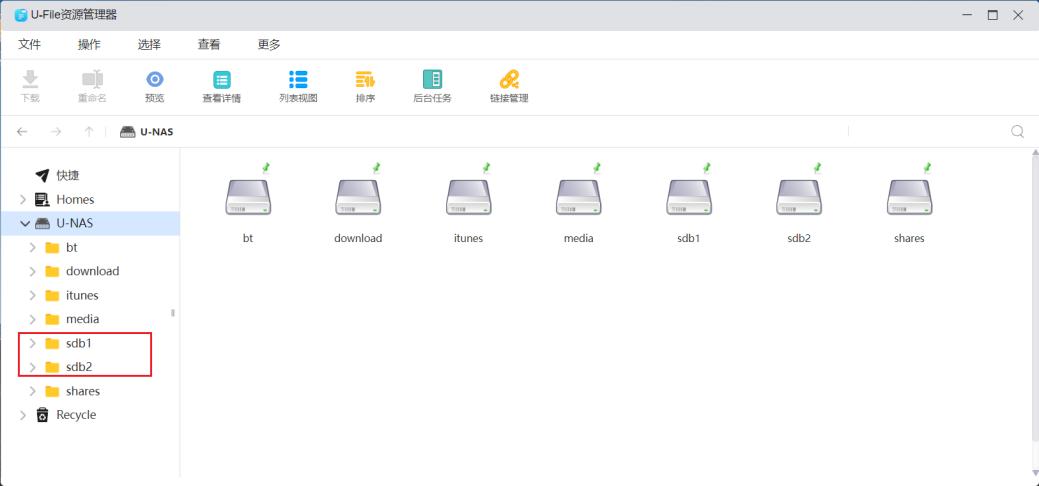

_images/U-Fileexplorer1.jpg

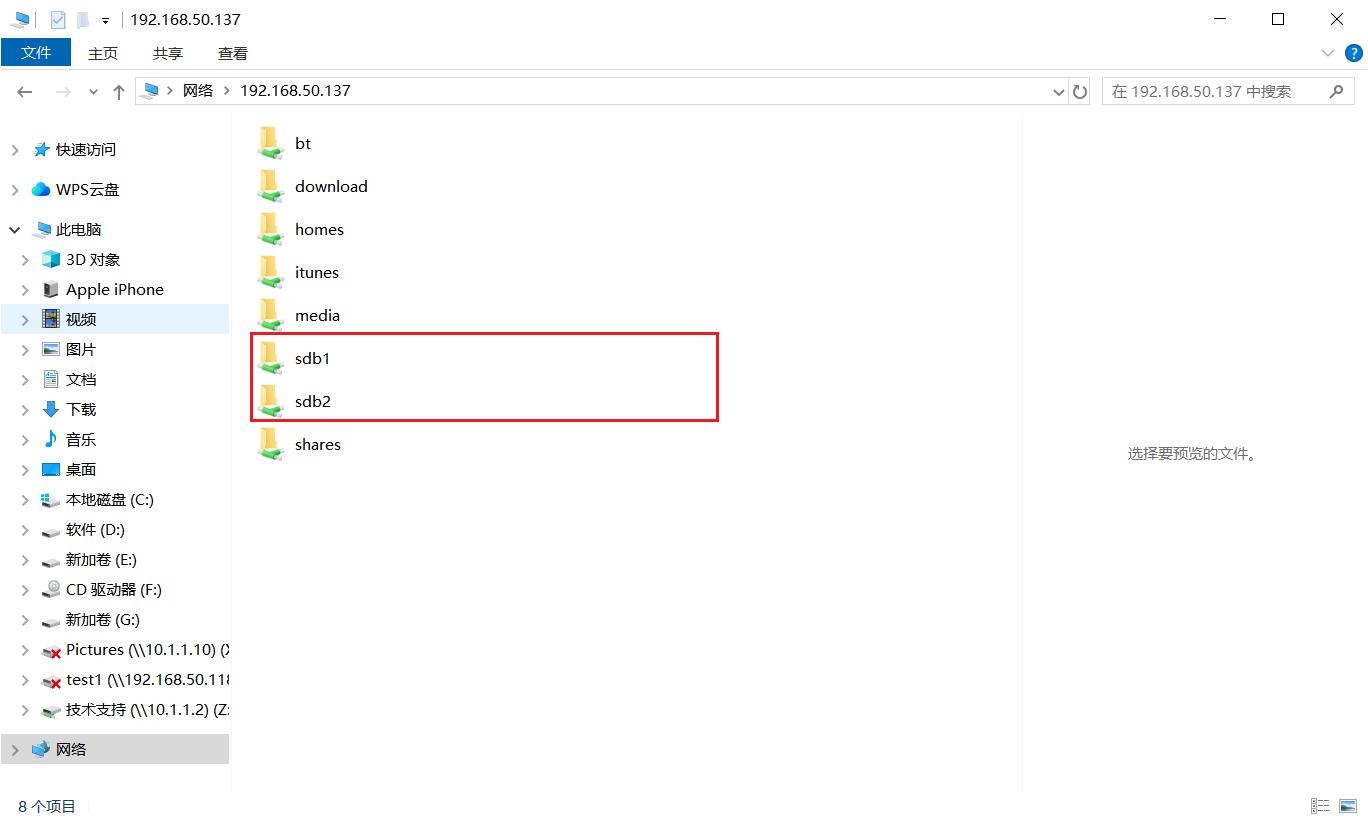

windows 通过Samba协议查看挂载路径下的文件

_images/U-Fileexplorer2.jpg

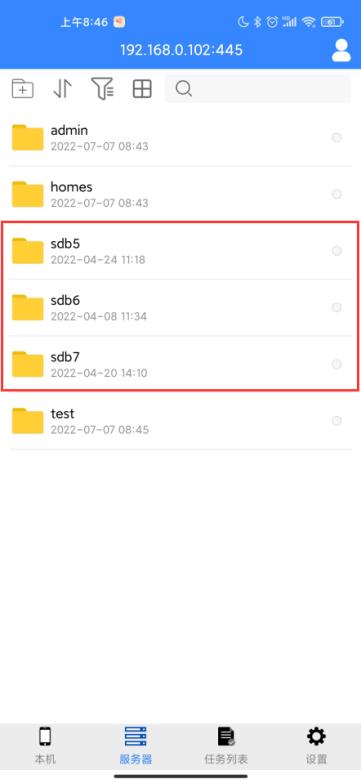

通过手持端访问外接磁盘共享文件夹

手持端利用U-File APP通过Samba协议连接,可查看挂载的目录下的文件

_images/U-Fileexplorer3.jpg

5.9 USB 助手

U-NAS 6 系统下集成了USB 助手。USB 助手可以快速的帮助您完成外接U 盘或者移动硬盘(只要在外接磁盘部分能被识别挂载上的,都可以在这里同步)里的数据和NAS 共享文件夹之间数据的同步。支持定时备份和实时同步,并且支持多种导入模式。让您可以直接在U-NAS 的系统管理界面完成数据同步的过程,不需要再去走其他共享协议。

在APP管理器里找到并安装USB 助手

5.9.1 创建备份任务

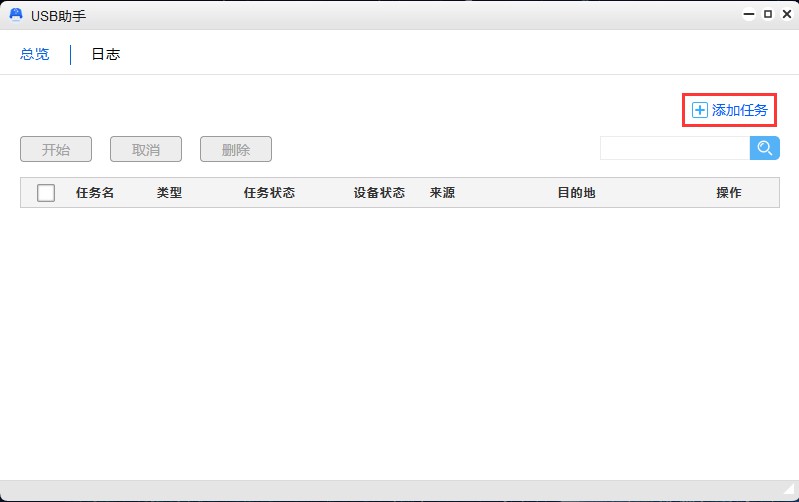

1.点击“添加任务”

_images/创建备份任务.jpg

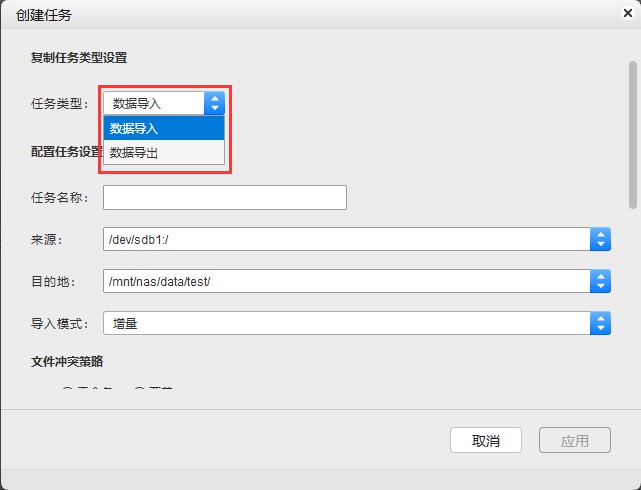

2.选择任务模式

数据导入:从外接U 盘复制数据到共享文件夹

数据导出:从共享文件夹复制数据到外接U盘

_images/创建备份任务_2.jpg

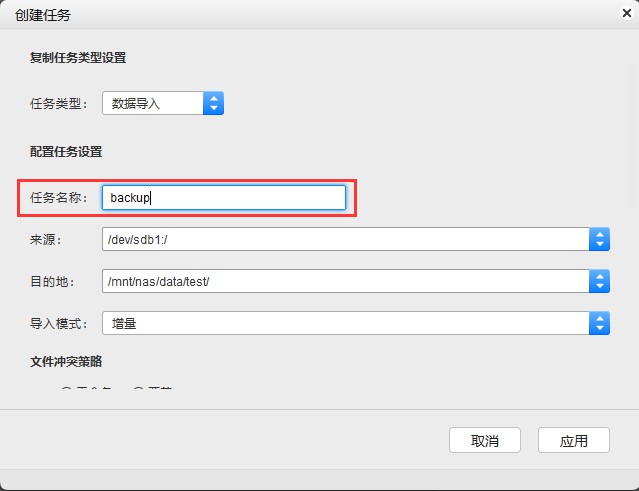

3.给任务名称命名

_images/创建备份任务_3.jpg

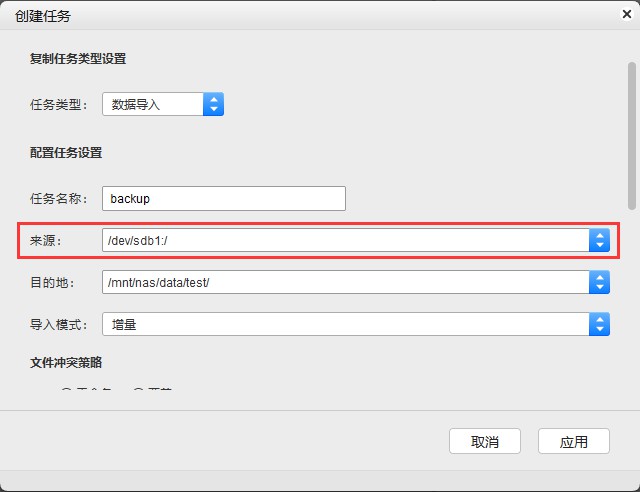

4.设置要复制的数据的来源和具体路径(/目录表示整个U盘)

_images/创建备份任务_4.jpg

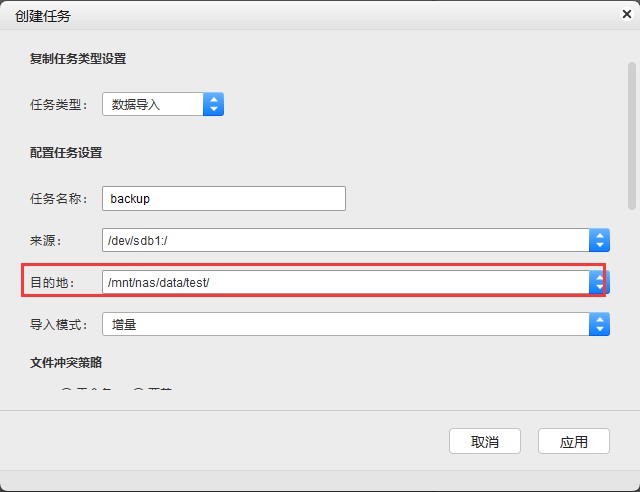

5.设置同步路径的目的地和具体路径(/表示的是整个文件夹)

_images/创建备份任务_5.jpg

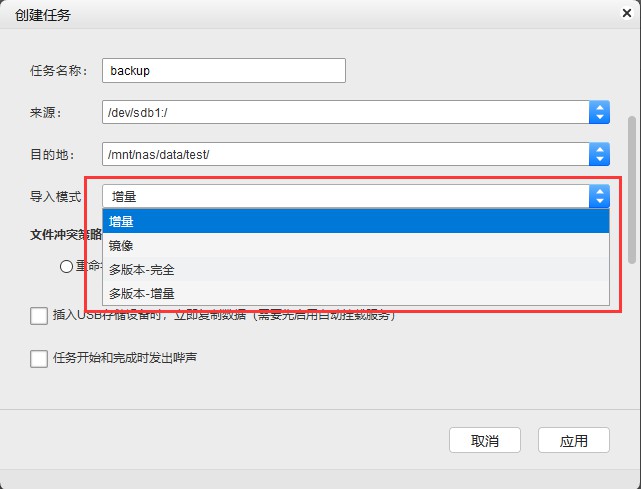

6.选择备份模式

注意

说明:

配置描述

镜像:保持和源目录结构完全一致,会删除不一致的部分

增量:只复制修改了的文件,可选覆盖或重命名原来的文件

多版本-增量:只复制修改的部分,每次运行都放到单独的文件夹里

多版本-完全:每次完全复制源目录,每次运行都放到单独的文件夹里

_images/创建备份任务_6.jpg

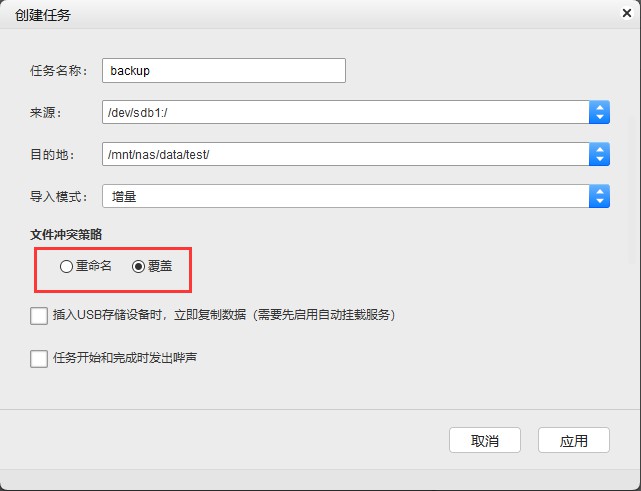

7.当文件有冲突时,选择覆盖或者备份

_images/创建备份任务_7.jpg

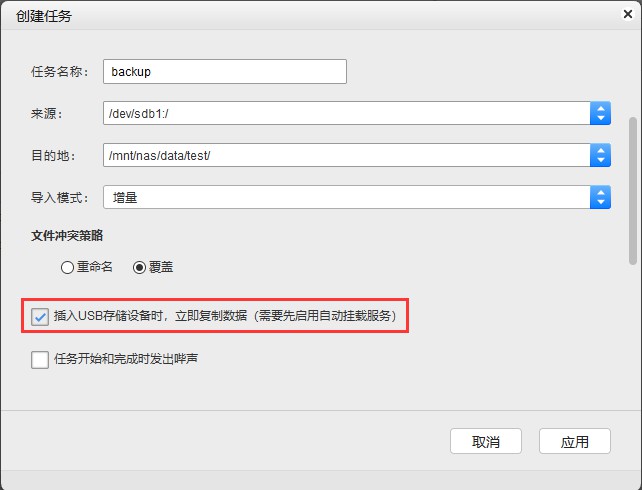

8.插上U 盘立即开始备份(前提是备份任务已经设置好,并且外接磁盘自动挂载默认是开启的)

_images/创建备份任务_8.jpg

9.开始复制数据和数据同步完成后发出声音(主板需要带扬声器)

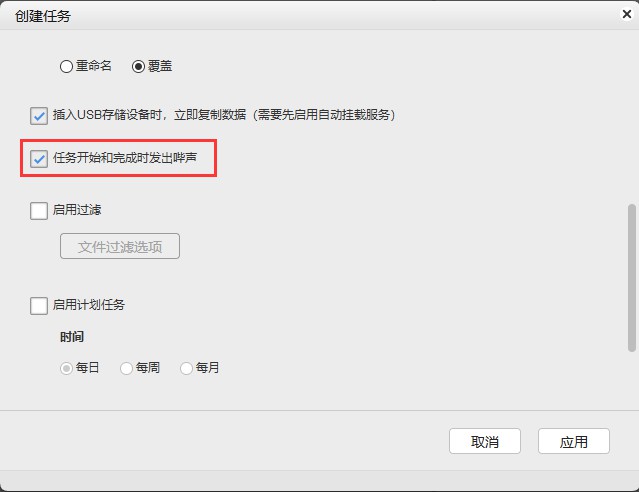

_images/创建备份任务_9.jpg

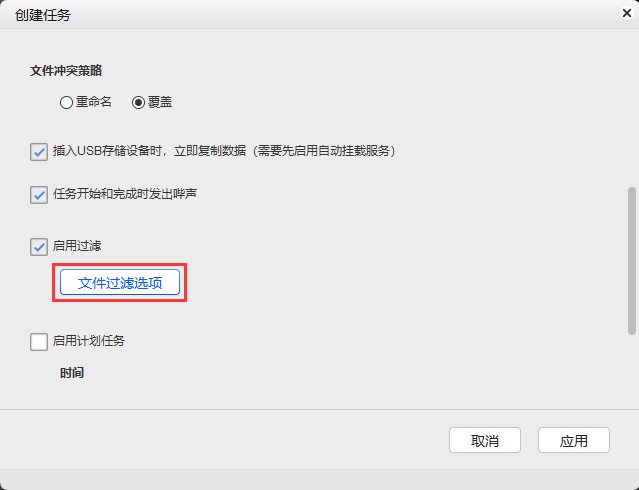

10.文件筛选(这里可以选择自己要复制的文件)

_images/创建备份任务_10.jpg

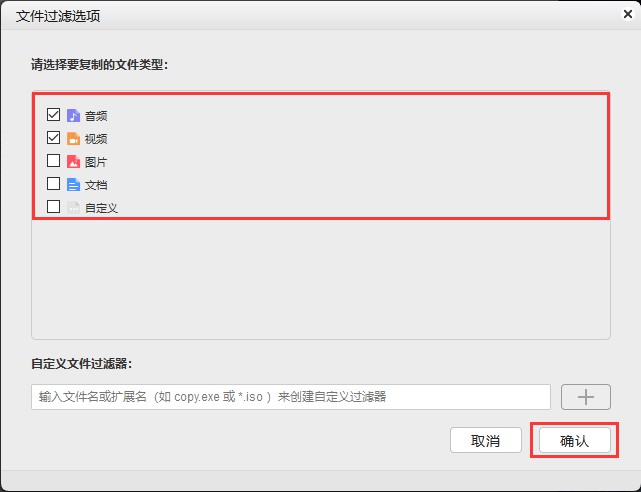

注意

这里设置的是选中之后只复制的某种格式的文件

_images/创建备份任务_10_1.jpg

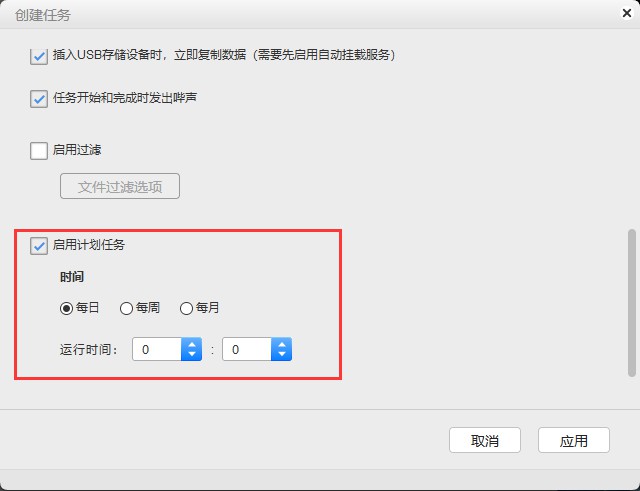

11.最后根据自己的需求设置定时备份任务

_images/创建备份任务_11.jpg

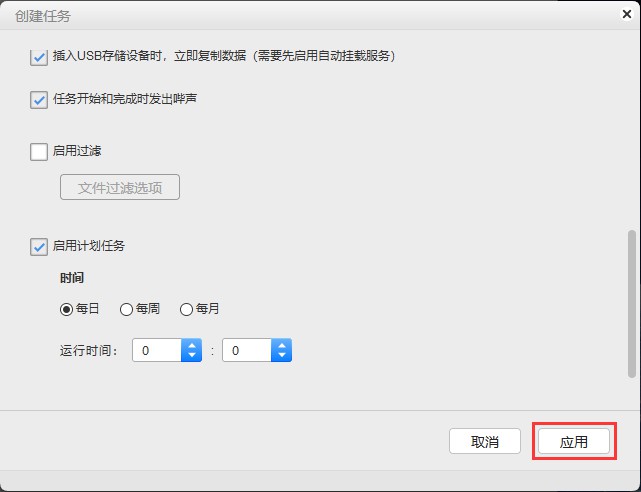

12.设置完成后,点击“应用”,一个同步任务即创建完成

_images/创建备份任务_12.jpg

5.9.2 开始执行同步任务

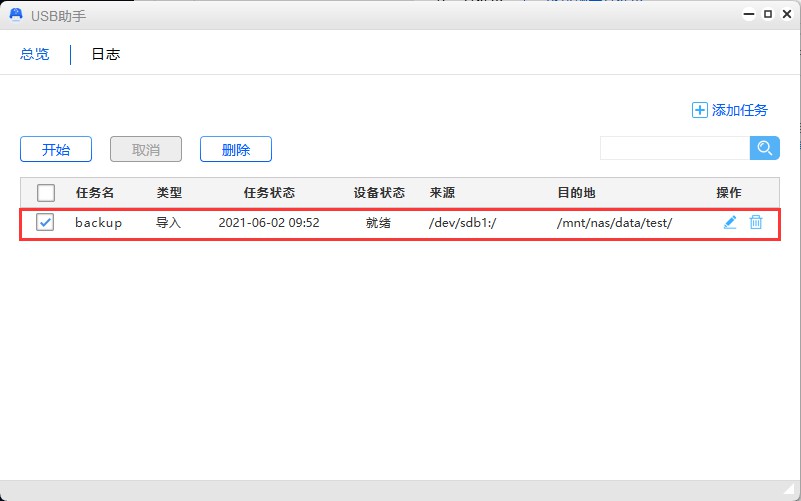

1.选择设置好的同步任务

_images/开始执行同步任务.jpg

2.点击“开始”按钮

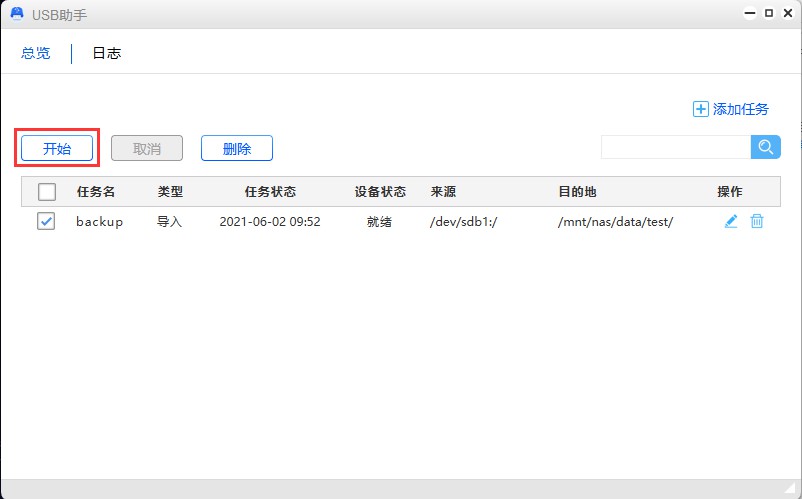

_images/开始执行同步任务_2.jpg

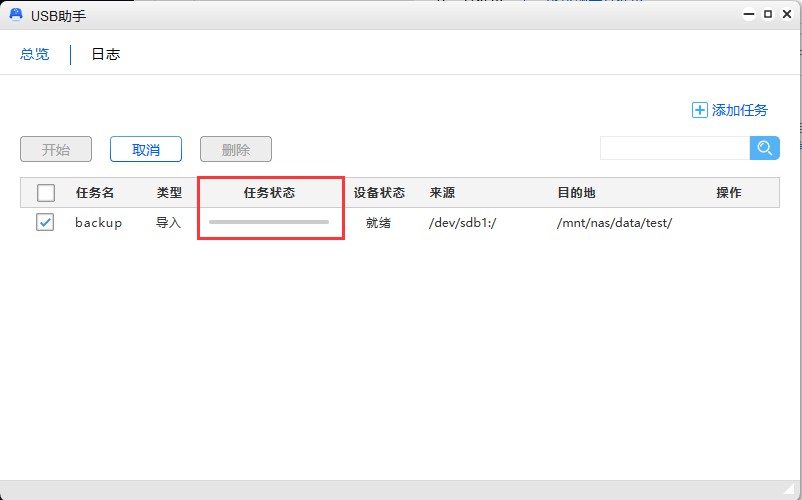

3.开始任务后,任务状态栏会显示一个同步进度条(如果有开启声音提醒,开始同步和同步完成后都会发出声音)

_images/开始执行同步任务_3.jpg

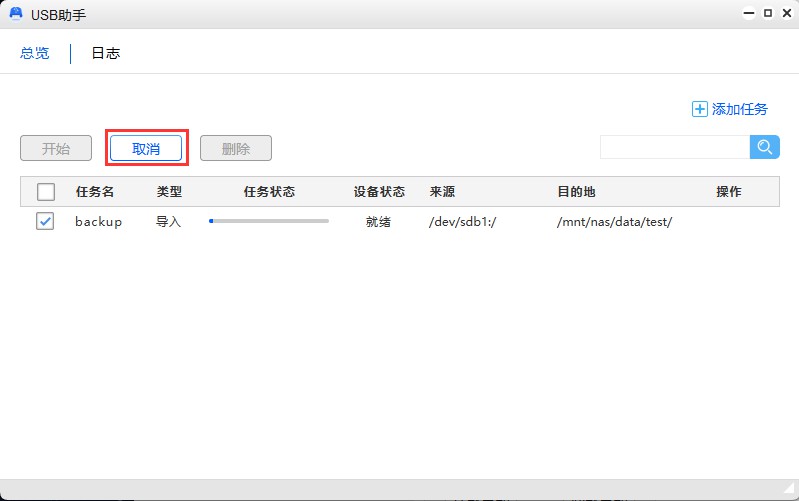

4.如果在同步过程中想取消同步任务的话,直接点击“取消”

_images/开始执行同步任务_4.jpg

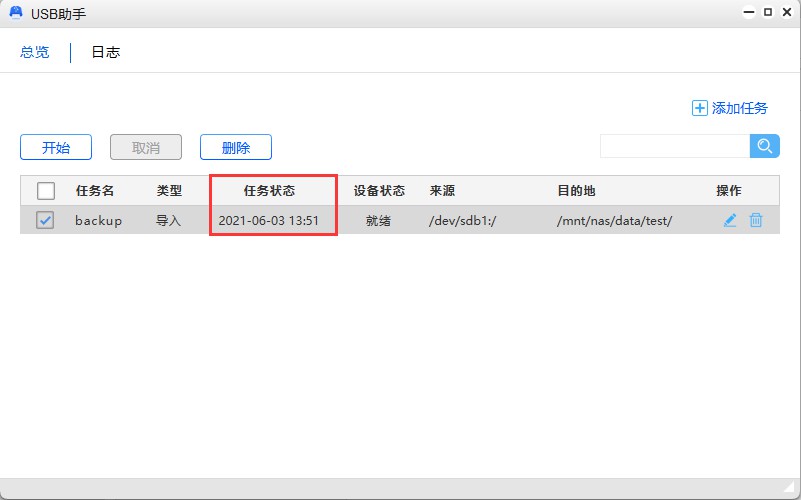

5.任务状态显示的时间是最后一次执行同步任务的时间

_images/开始执行同步任务_5.jpg

5.9.3 删除同步任务

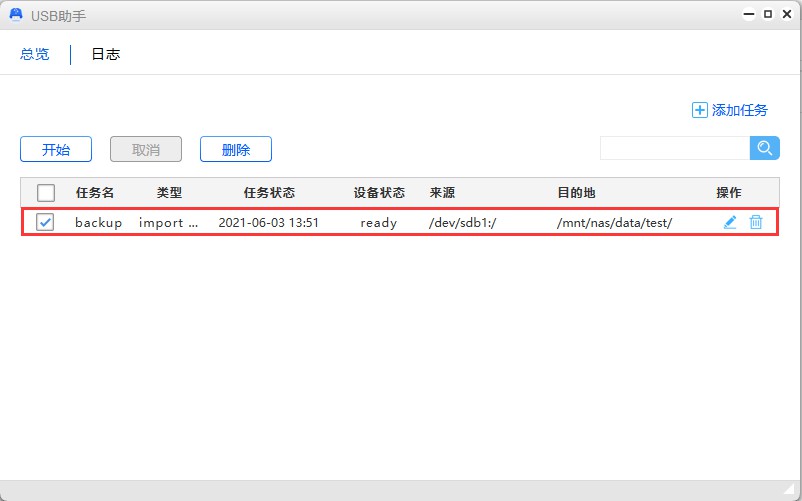

1.选择要删除的同步任务

_images/删除同步任务.jpg

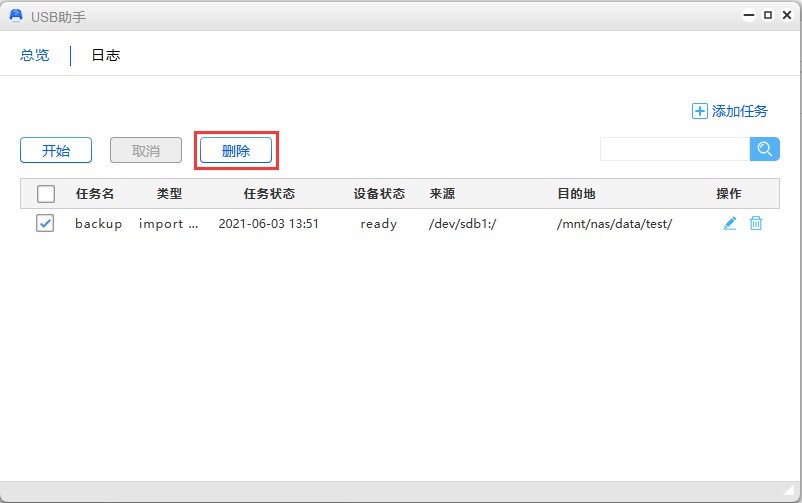

2.点击“删除”

_images/删除同步任务_2.jpg

5.9.4 编辑同步任务

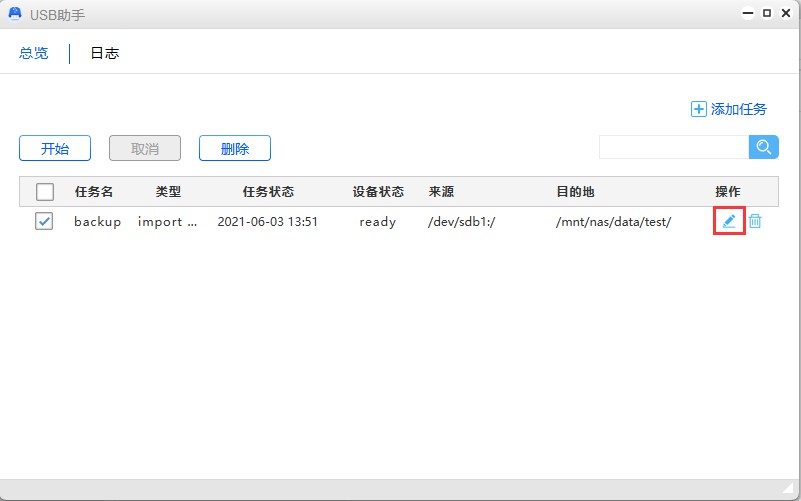

1.选中设置好的同步任务,点击“编辑”

_images/编辑同步任务.jpg

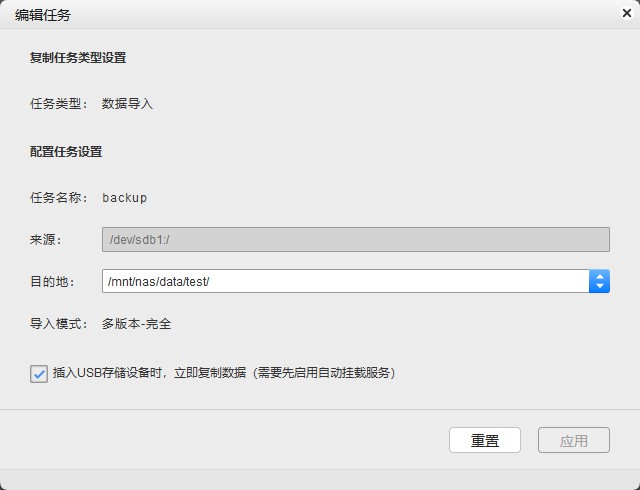

2.在编辑页面里修改相关参数(除了导入模式,其他都可以修改)

注意

这里的重置指的是在设置的时候,退回上一个选项

_images/编辑同步任务_2.jpg

3.设置完成后点击“应用”即可,新的同步任务就已经成功生成

5.9.5 查看日志

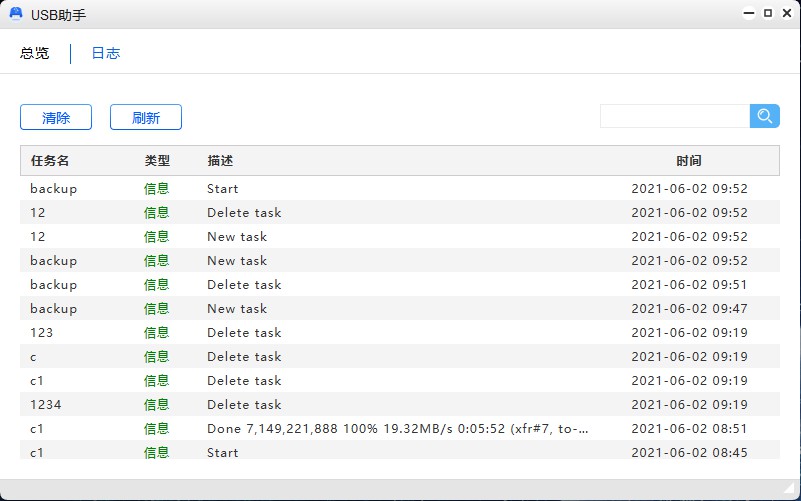

1.进入日志模块,即可查看到日志

_images/查看日志.jpg

2.在此页面,可清除日志,搜索自己想要查找的日志

5.10 磁盘检测

通过磁盘检测,用户可以在NAS设备中查看磁盘的基本信息,检查磁盘的健康状况,设置硬盘休眠等

进入“控制中心 >存储管理 > 磁盘检测”

5.10.1 查看磁盘基本信息

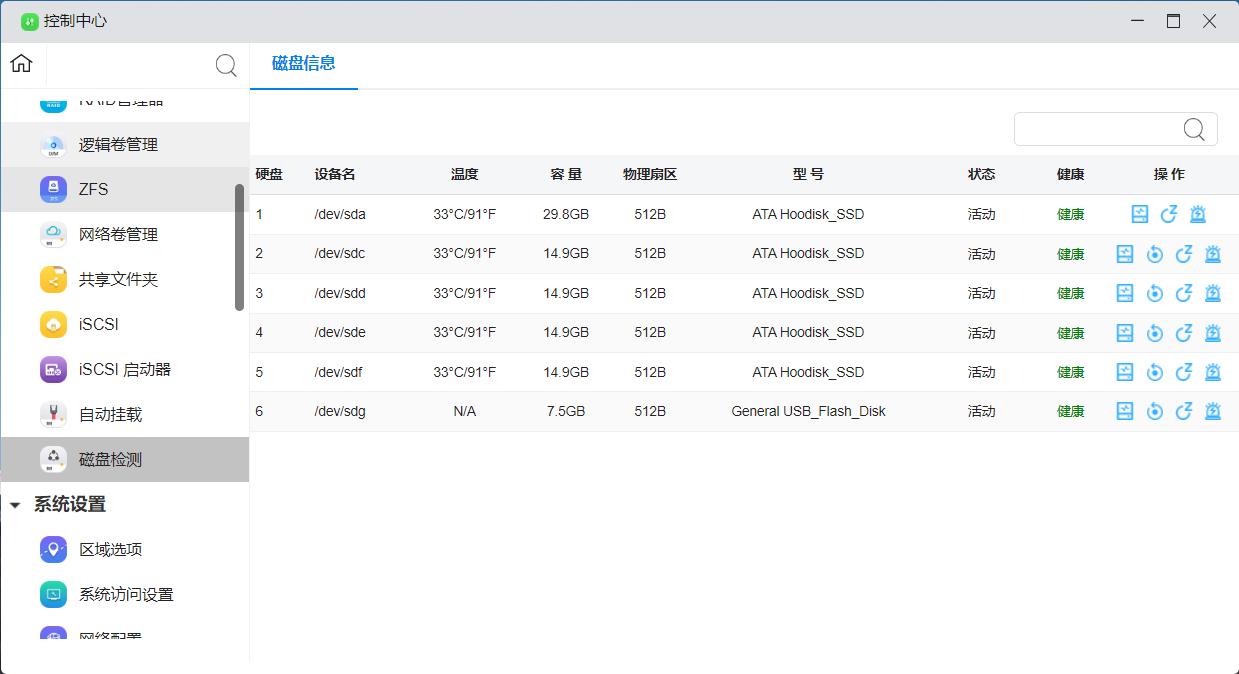

进入后可以看到目前系统中的磁盘的基本信息

_images/95.jpg

5.10.2 硬盘SMART检测

  1. 找到想要检测的磁盘,点击表格最后的“SMART信息”

_images/96.jpg

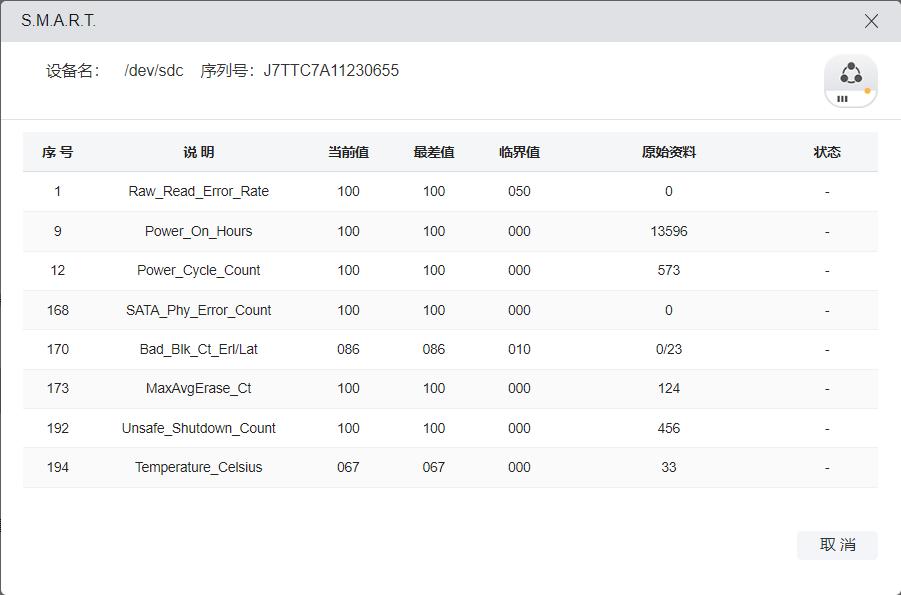

  1. 在弹出的子窗口中可以看到该磁盘的SMART信息。

_images/97.jpg

根据S.M.A.R.T属性本身的含义以及对硬盘故障预知的重要性不同,可以分为关键属性(Critical Attributes)和资料属性(Informative Attribute)。

关键属性(Critical Attributes):对硬盘的使用寿命、各机械组件的渐进性故障具有一定的监测作用。阈值(即U-NAS中的界限值)不是零的,属于关键属性。

资料属性(Informative Attribute):反馈硬盘的相关运行记录供参考。阈值(即U-NAS中的界限值)是零的,则属于资料属性。

提示

ID 属性描述

01 Raw Read Error Rate 底层数据读取出错率

03 Spin Up Time 主旋马达旋转到指定转速的时间

04 Start/Stop Count 主旋马达启动/停止次数

05 Reallocated Sector Count 重新分配扇区的数量 (此项中”原始资料”不为零时,说明此硬盘已存在不稳定扇区,即已经有物理坏道了,无法修复)

07 Seek Error Rate 寻道出错率

09 Power-On Time Count 加电累计时间

10(0A) Spin Retry Count 主旋马达重新旋转到指定转速的累计次数

11(0B) Calibration Retry Count 磁头校准重试次数

12(0C) Power Cycle Count 硬盘加电次数

192(C0) Power-Off Retract Count 硬盘断电回复次数

193(C1) Load/Unload Cycle Count 磁头载入、载出次数

194(C2 ) Temperature 温度

196(C4) Reallocation Event Count 重新映射扇区数据转移操作次数

197(C5) Current Pending Sector Count 当前待映射扇区数量(此项中”原始资料”不为零时,说明硬盘已经有坏道,但多数情况为逻辑坏道,一般均可修复)

198(C6) Off-Line Uncorrectable Sector Count 离线不可纠正扇区数量(此项中”原始资料”不为零时,说明硬盘已经有坏道,可尝试修复)

199(C7) Ultra ATA CRC Error Rate Ultra ATA数据传输出错率 (通信接口错误计数,数据线或接口接触不良的次数,对硬盘无影响)

200(C8) Write Error Rate 扇区写操作出错率

5.10.3 硬盘格式化

1.磁盘上的所有数据都将被破坏,依赖这块磁盘的资源将会失效。

_images/硬盘休眠_1.jpg

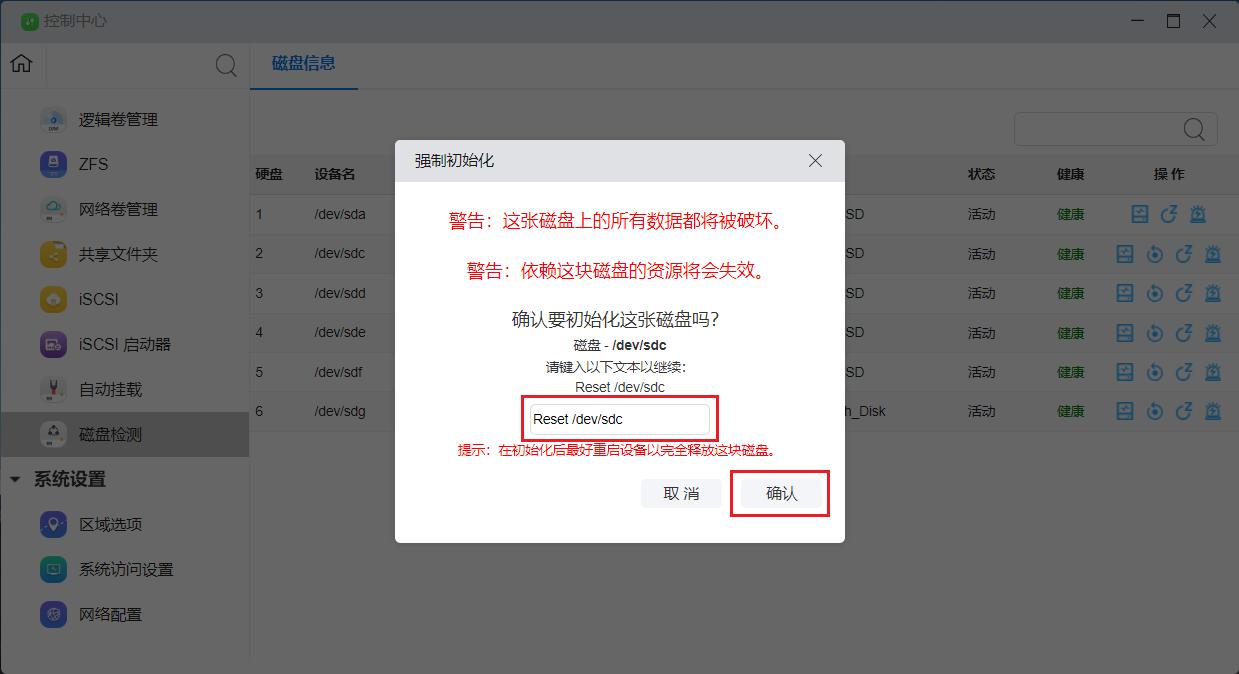

2.在弹出的子窗口中输入“Reset /dev/sda”

_images/硬盘休眠_2.jpg

5.10.4 磁盘休眠

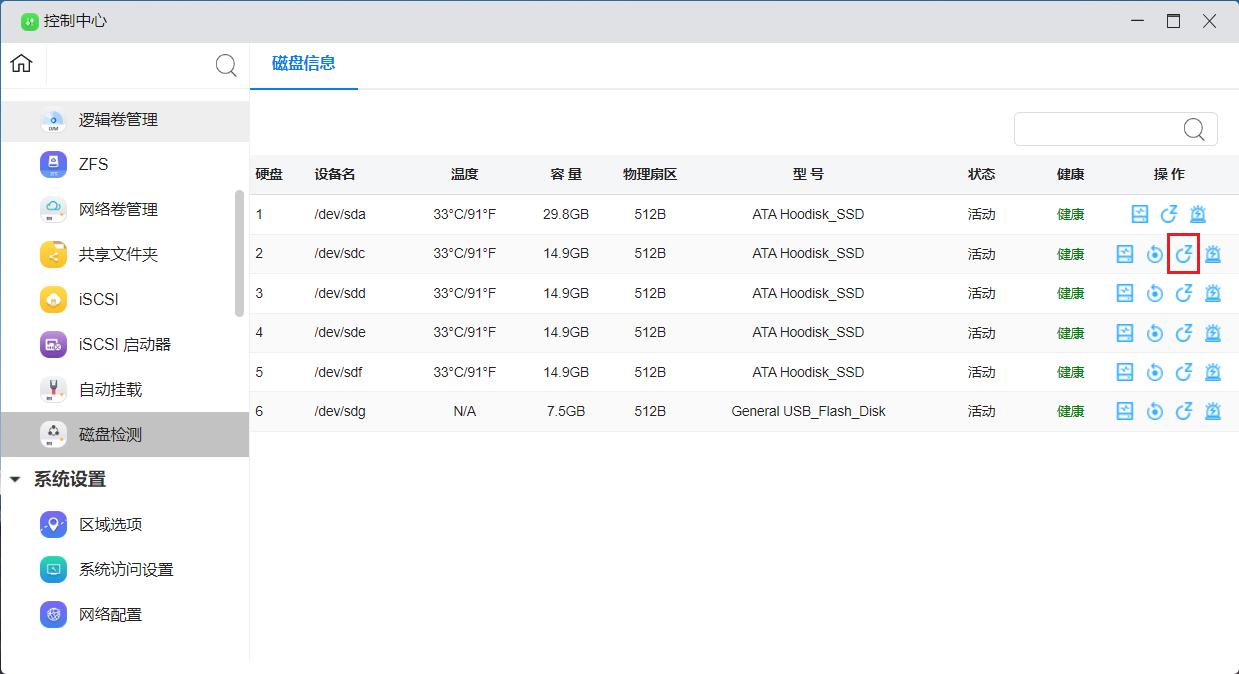

您可以在此处设置单个硬盘休眠。单击“休眠”按钮设置磁盘的休眠操作

_images/硬盘休眠_3.jpg

5.10.5 磁盘闪烁

当服务器有需要更换的硬盘,但您不确定它是哪个硬盘时,可以使用磁盘闪烁。

点击“磁盘闪烁”图标,磁盘物理读写灯会闪烁,可以快速定位磁盘。这样可以避免错误地更换磁盘,导致数据丢失

_images/磁盘闪烁_1.jpg

5.10.6 搜索磁盘

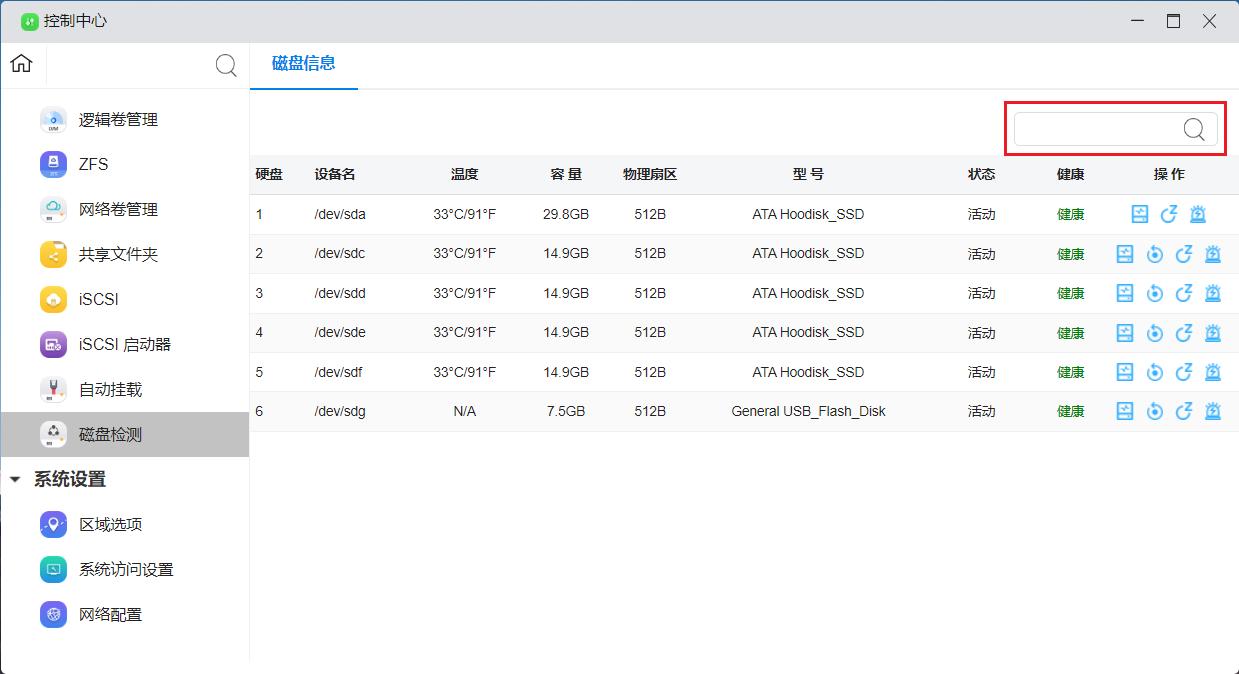

输入磁盘名称或者包含的关键字,点击 “搜索”,即可得到满足条件的磁盘。

_images/搜索磁盘_1.jpg
